在QFN、LGA焊接領域,空洞一直是困擾我們的一大痛點。
隨著當今電子產品的發展對降低QFN、LGA焊點空洞要求越來越高,因?yàn)榭斩吹某霈F(xiàn)不僅影響散熱表現,還影響到焊點的強度、延展性、蠕變和疲勞壽命等機械性能,那么降低其空洞率就更顯重要。

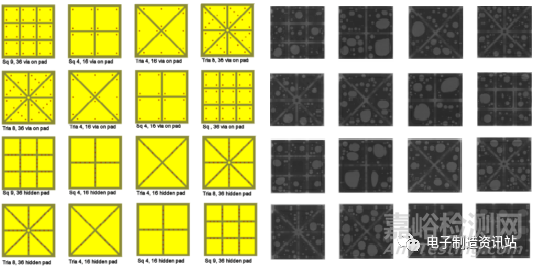

在現有SMT工藝條件下,我們已知的傳統的降低空洞方法有很多,諸如優化網板開孔設計、調整回流曲線,但在實際應用中都受到了一定的限制和瓶頸,使效果不令人滿意,如圖1所示;另外甚至采用真空回流爐,又增添了設備投入成本,在大部分SMT工廠是難以實行的。

圖1
今天就給大家分享一種適合當前工藝的降低QFN、LGA空洞的方法,簡單可行效果佳:

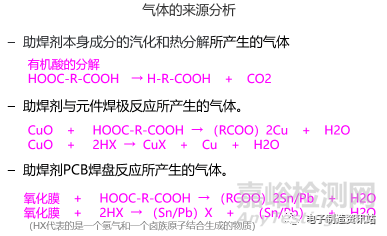

首先我們?cè)倩仡櫹驴斩串a(chǎn)生機理:在SMT焊接過程中,助焊反應會產生氣體,氣體在熔融的焊料中逐漸匯聚形成大小不一的氣泡,當冷卻固化后,氣泡滯留在焊點內沒有排出,就形成了空洞。參見圖2。

圖2
進而分析QFN/LGA元件與PCB的排氣間隙,由于元件與PCB焊盤之間填充的錫膏,出氣路徑幾乎喪失,不像分立元件或QFP和BGA有充裕的排氣空間,這就又加劇了氣體排出的難度,見圖3。

圖3

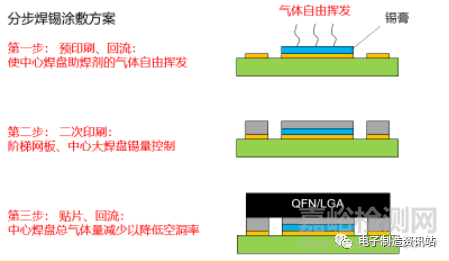

通過對空洞產生機理分析我們可知,氣體的排出路徑不暢是導致空洞的重要因素,那么我們可以推論,如果尋找一個空間將助焊反應的氣體最大限度地排出是可以降低空洞率的。如何最大限度地排出助焊劑反應氣體?我們的方案是 --- 分步焊錫涂敷回流,思路如下,見圖4:

圖4

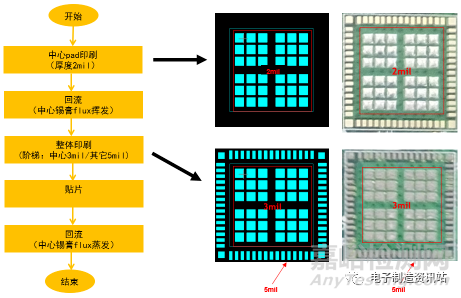

工藝流程圖及具體應用如下,見圖5:(以10x10mm/100-pin LGA為例)

圖5
此10x10mm/100-pin LGA在改善前用普通SMT工藝下空洞率為25-30%,客戶希望降低到15%以下。我們通過采用此方案并做對比,改善前后數據如下,參見圖6:

圖6

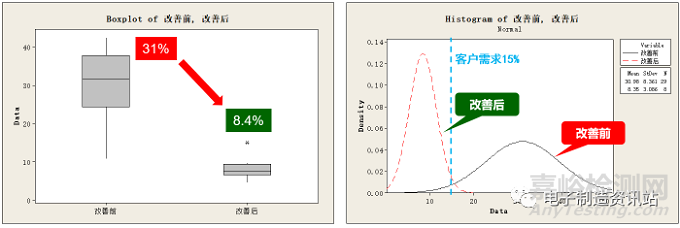

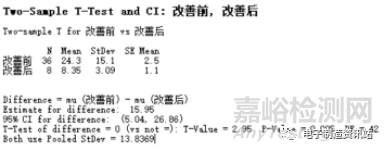

然后我們對數據進行統計學分析其改善效果,可見有明顯改善,空洞率均值由31%下降到8.4%。方差也明顯縮小,證明此方案效果穩定可靠,參見圖7、8。


圖7 圖8
總結起來,對于空洞現成機理并結合QFN、LGA元件的焊接工藝特點,從擴展助焊產生氣體的釋放路徑的方向入手,采取分階段印刷-回流方法的思路,有效地降低空洞率達75%左右,并且表現穩定。雖然表面上看增加了一道印刷回流工序,但是對于對空洞要求甚高,追求產品可靠性的客戶來講,無疑是最經濟、簡單、便捷、實用的方案。

來源:適普焊料
