0、摘要



城軌車輛低壓直流斷路器是電氣控制回路的關鍵部件，研究低壓直流斷路器的可靠性分布模型具有重要意義?；谏虾?0號線城軌車輛低壓直流斷路器現場應用的故障數據，利用威布爾分布的擬合度檢驗、參數估計，求解三參數 威布爾分布函數，擬合斷路器失效率曲線，從而得出低壓直流斷路器屬于故障率逐漸下降的早期失效的結論，為城軌車 輛可靠性設計及以可靠性為中心的維護性（RCM）活動提供一定的參考意義。



1、引言



斷路器是能接通、承載和分?jǐn)嗾ｋ娐窏l件下的電流，也能在規定的非正常條件下（例如短路）接通、承載和分?jǐn)嚯娏鞯囊环N機械開關電器［１］。在城軌車輛上，控制電路例如開關門控制、照明燈具控制等前端均配置低壓直流斷路器，所在回路發生過載或短路等故障情況下，斷路器及時切斷電路，保護終端設備并防止故障擴大化。從安全角度考慮，起保護作用的斷路器一般沒有冗余設計，從可靠性角度看，斷路器屬于控制回路中的單點故障，因此對斷路器的可靠性分析顯得尤為重要。目前，對于城軌車輛部件的可靠性研究多數集中于某一具體系統，針對低壓直流斷路器的分析很少，例如高云建立了城軌車輛車門子系統的可靠性模型并對繼電器的可靠性及疲勞壽命進行分析［２］，王偉、李永生、段洪亮闡述了大數據技術在車輛運營數據和實驗數據分析及深度挖掘中的重要意義［３］。因此，本文針對上海10號線低壓直流斷路器進行可靠性模型建立和分析，為電路設計、選型決策及RCM策略提供理論依據。



2、低壓直流斷路器故障模式及原因分析

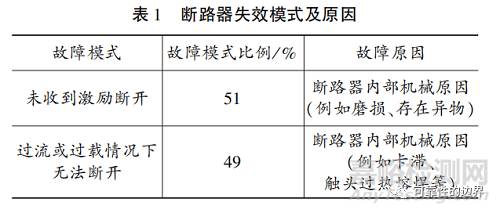

GJB299C中對電阻器、電容器、開關等各類型電氣元件的故障模式和故障率預測公式進行了定義［４］，但該標準中的電器元件不包含斷路器。從斷路器的功能上考慮，斷路器的故障模式及故障原因如表１所示。





3、威布爾分布

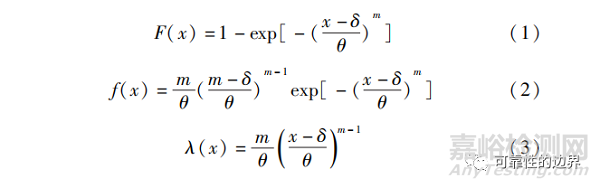

威布布爾爾分分布布是可靠性應用分布最常用的分布，可用于表示故障時間模型［５］。三參數威布爾分布的分布函數見式（１），概率密度函數見式（２），故障率函數見式（３）：





4、現場數據分析



4.1 設定原假設



      假設上海10號線地鐵低壓直流斷路器可靠度服從三參數威布爾分布。



4.2 選擇樣本

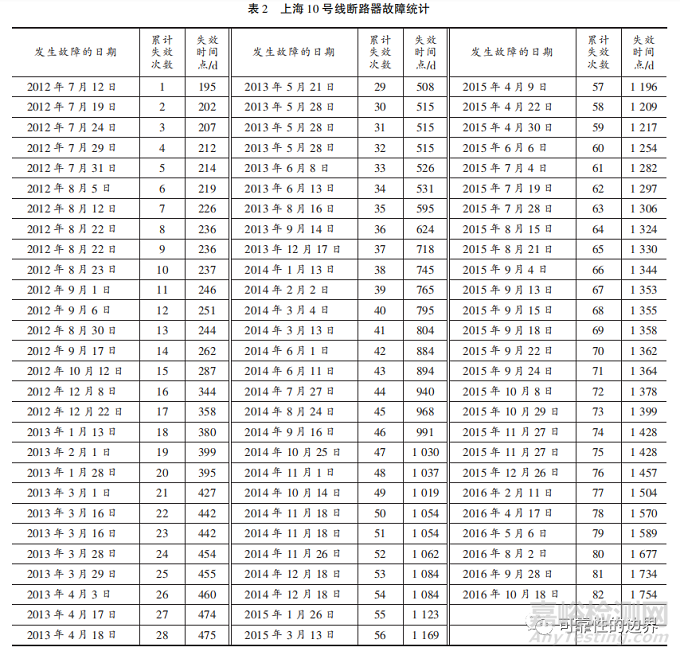

本文以2012年1月1日-2016年12月31日上海地鐵10號線車輛為分析對象，低壓直流斷路器故障統計如表２所示。

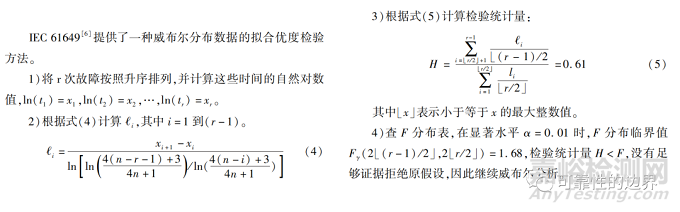

4.3 擬合優度檢驗





4.4 威布爾參數估計



參數估計有最小二乘法、最大似然估計法等數學方法，大多比較復雜，需要借助Matlab等工具完成，為簡化計算，本文采用文獻［７］提出的利用Excel規劃求解模塊功能來求解威布爾分布函數的參數估計［７］。

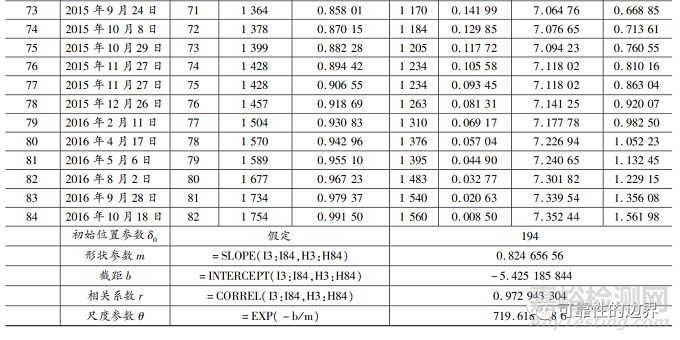

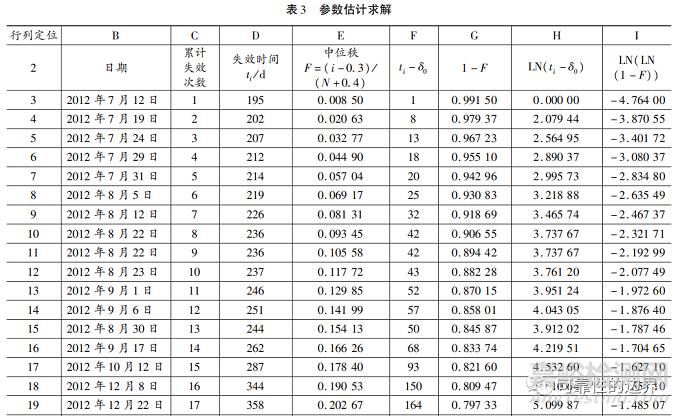

１）按表３整理數據并假定初始δ０=194。（僅截取了部分?jǐn)?shù)據示意）

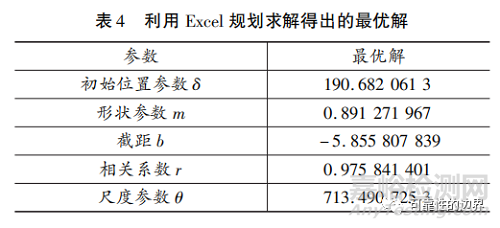

２）選擇規劃求解模塊，目標值定為相關系數r最大，約束為δ≥０且δ≤ｔ１，可變單元格為位置參數δ，進行100次迭代后解得最優解如表４所示。

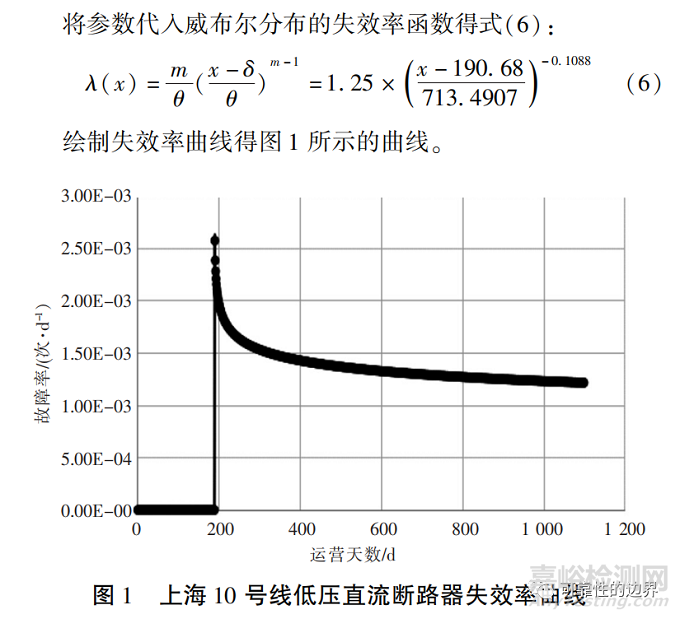

4.5 失效率曲線擬合





5、總結與展望



5.1 總結



根據威布爾分析結果，可以得出以下結論。

１）上海10號線在2010年投入運營，到2012年已經過２年的運營時間。根據浴盆曲線，理論上斷路器已進入隨機失效階段，即服從指數分布，但從實際統計數據分析得出，形狀參數小于１，指示的是早期失效狀態，失效率隨時間的延長逐漸降低，可見理論分析和實際應用還是有一定的差異，從應用數據得出 的失效率曲線及可靠性模型更能反映真實情況。

２）早期失效模式下，實施預防性維護是不合適的，因?yàn)榫S護后的失效率會有上升的過程。

３）根據威布爾分析理論，在這種失效率曲線下，對其進行預防性維護以后會導致故障率的升高，因此進行預防性維護是不合適的。引起這種失效率曲線的原因主要包括缺少充分的過程控制、不充分的篩選實驗、生產問題、錯誤的組裝、不良的質量控制等。因此，在車輛的可靠性設計中，應著重對斷路器供應商的過程質量進行管控。



5.2 展望



本文基于上海10號線的實際應用數據，對斷路器建立可靠性模型及失效率曲線擬合，得出該項目低壓直流斷路器符合威布爾三參數模型，失效率隨時間增長逐漸下降的結論。在此基礎上還有以下幾個方面可以進一步完善。

１）增大樣本量，將相同低壓直流斷路器型號、相似項目的失效數據作為樣本進行統計，并擴大時間跨度，利用大數據來增強分析結果的可信度。

２）優化參數估計方法，本文采用Excel的規劃求解功能進行參數估計，可通過采用最小二乘法等多種方法進行對比，提升參數估計的準確性。

３）細化故障統計數據，根據失效模型對數據進行分類，優化斷路器失效模式、模式比例及失效原因數據庫，從而改進設計階段的元器件失效率預測結果、失效模式影響及危害度分析 （FMECA），有助于電路可靠性設計的提升。



參考文獻



[1] 中華人民共和國國家質量監督檢驗檢疫總局．GB14048.1-2012 低壓開關設備和控制設備[S].  北京：中國標準出版社，2013．

[2] 高云. 城軌列車車門系統關鍵部件可靠性研究[D]．北京: 北京交通大學，2014．

[3] 王偉，李永生，段洪亮．大數據技術在城市軌道交通車輛RAMS驗證過程中的應用[J]．城市軌道交通研究，2020（２）:1-4．

[4] 中國人民解放軍總裝備部．GJB/Ｚ 299C-2006 電子設備可靠性預計手冊[S]. 2006．

[5] 任立明．可靠性工程師必備知識手冊[M]. 北京: 中國標準出版社，2009．

[6] International Electrotechnical Commission. IEC 61649-2008 goodness-of-fit tests，confidence intervals and lower confidence limits for Weibull distributed data[S]. 2008.

[7] 劉子娟，鄭學斌，郭小軍．應用MS Excel求解三參數威布爾分布函數的參數估計[J]．機械工程師，2002（２）:117-119．
