本文研究了用于輻射測試的電波暗室歸一化場地衰減的測試原理，針對現有暗室場地驗證存在的問題，提出了一種歸一化場地衰減結果的優化方案，以提高暗室場地驗證的準確性，同時減小輻射測量誤差。



歸一化場地衰減測量原理



歸一化場地衰減是場地有效性指標，只是說明該場地是否適合用來做輻射騷擾測試，并不是說NSA符合條件的實驗室做出來的測試數據具有相關性。中美兩國的檢測機構就曾對本國檢測機構的電波暗室進行過比對實驗，發現同樣測試距離的實驗室，場地都滿足NSA要求，但是對同一樣品得到測試結果卻表現出高度的離散性，測試結果可能相差很大。



按照ANSI C63.4-2014的定義，場地衰減（SA）是指在指定的天線極化、天線間隔以及電磁反射平面以上高度的條件下，一個匹配、平衡、無損的調諧偶極子輻射器的輸入功率與其類似的匹配、平衡、無損的調諧偶極子接收天線的輸出功率之比。歸一化場地衰減則是指場地衰減除去收發天線系數之后剩下的部分。



NSA的評價方法已經很成熟。1982年，Smith等人首次提出了NSA理論計算模型。



（1）



式中：



—NSA理論值；



—頻率；



—天線最大接收?qǐng)鰪?qiáng)。



NSA的測量方法是對測試空間中的5個位置，2種天線高度和2種天線極化狀態下進行測試。依據ANSI C63.4a-2017，對于調諧偶極子天線，NSA用式（2）計算：



（2）



對于其他天線（如雙錐天線和對數周期天線），測量結果用式（3）計算：



（3）



式中：



—線纜直連時接收機的電壓讀數；



—收發兩端分別連接收發天線時接收機的電壓讀數；



—發射天線系數；



—接收天線系數；



—互阻抗校正因子；



GSCF—特定幾何校正因子。



將測量結果與理論值相比較，如果所有情況下測得的結果與理論值偏差在±4dB之內，則說明該場地的NSA指標符合場地要求。



特定幾何校正因子



如果場地驗證時使用調諧偶極子天線，則NSA的計算要用到互阻抗校正因子 圖片。由于收發天線之間的近場耦合作用，在測試距離為3 m的時候，該因子必須要考慮，在其他場合中該因子可忽略不計。



如果場地驗證時使用的是其他天線，如雙錐天線和對數周期天線，則NSA的計算要考慮使用特定幾何校正因子GSCF。GSCF是在一個特定幾何結構中測得的參數，用于對場地衰減結果進行修正。該參數綜合考慮了近場電磁場的影響，接收天線受到的非均勻照射，收發天線之間的互耦，以及天線與地板之間的互耦等因素。



在30～200 MHz測試頻率范圍內，使用雙錐天線進行場衰減測量必須要考慮GSCF因子。因?yàn)樵谶@個頻率范圍內，用雙錐天線來計算天線系數會產生固有誤差，最大可達到0.49 dB。在進行場地驗證時，這個固有誤差又會導致最高達2.39 dB的NSA測量誤差。因此，通常用GSCF來修正這個誤差。



GSCF使用一種基于線元的數值模擬方法來獲得（NEC2），其大小依賴于測試距離、測試頻率和天線轉換器的阻抗。標準ANSI C63.4-2017的附錄I給出了GSCF的計算公式：



（4）

式中：

—計算得到的最大電場強度；

—近自由空間場地衰減；

—其他驗證場地的場衰減。



為了得到最小的NSA誤差，也為了得到最準確的GSCF校正因子，在獲得GSCF時，天線校準場地與其他輻射測試驗證場地應使用相同的天線、天線塔、線纜和設備。此外，線纜的布置、鐵氧體位置，以及線纜穿過地板的位置也應當保持相同。



表1給出了使用雙錐天線進行場地驗證時，3 m測試距離下，測試頻率范圍為30～200MHz內，接收天線掃描高度h2為1～4m, 天線轉換器阻抗為50 Ω的情況下，得到的GSCF校正因子。



表1 30～200MHz內GSCF校正因子





歸一化場地衰減測量原理



為了考量特定幾何校正因子GSCF的優化效果，我們?cè)陔姴ò凳业臏y(cè)試區域中選取了部分位置點進行NSA測試，然后用表1中對應的GSCF校正因子對NSA測結果進行優化，最后將優化后的測試結果與常規測試結果進行比較。如圖1所示。

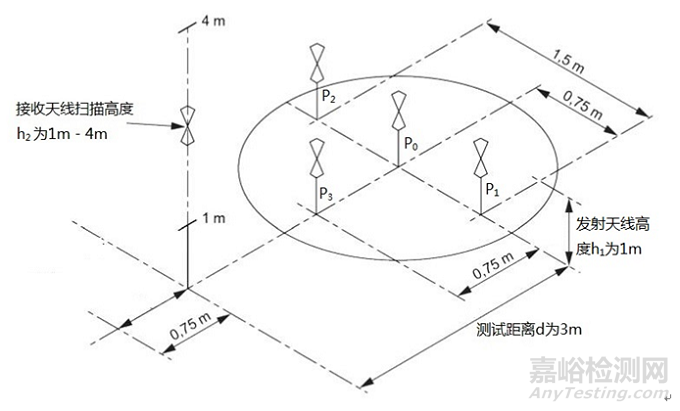

圖1 NSA測試的典型天線布置圖



電波暗室場地驗證涉及到測試區域的5個點，2種天線極化方式，2種發射天線高度。考慮到工作量因素，這里選取P0~ P3四個點進行測量，收發天線選用同一型號的雙錐天線，發射天線高度設定為1 m，接收天線高度掃描范圍為1～4 m，測試頻率范圍為30～200 MHz。測試結果對比如圖2所示。

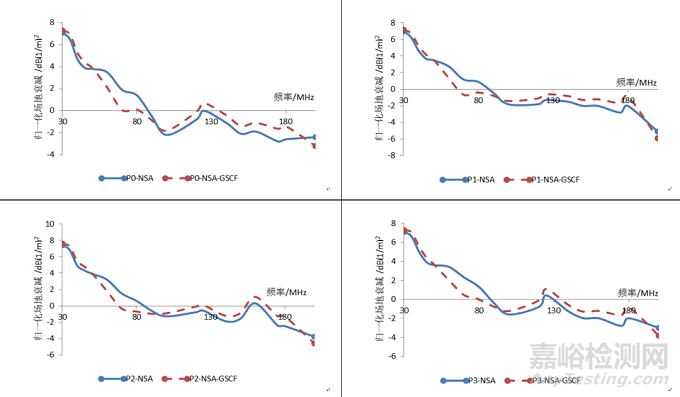

圖2 GSCF因子對NSA測試結果的修正情況



圖2中藍色實線分別是P0~ P3四個點的常規NSA測試結果，該驗證方法僅考慮了發射和接收天線系數，互阻抗校正因子忽略不計，這樣計算得出的NSA準確度是不夠的。紅色虛線為采用特定幾何校正因子修正后的NSA測試結果。從圖2中可以看到，這四個點的NSA均采用GSCF進行了校正，GSCF因子綜合考慮了天線的近場特征、接收天線受到的非均勻照射、收發天線之間的互耦，以及天線與地板之間的互耦等多重因素的影響，因此得到的歸一化場地衰減準確性更高。



從圖2中四個點的測試情況來看，在設定的試驗條件下，GSCF校正因子最大值為1.83dB，最小值為-1.2 dB，平均值為-0.14 dB。利用GSCF實現了對NSA測量結果的修正。已有實驗表明，在30～200 MHz測試頻率范圍內，如果不考慮GSCF因子，則計算天線系數時會產生最高達0.49 dB的固有誤差，該固有誤差可能導致最高2.39 dB的NSA測量誤差。因此可以說GSCF因子對NSA的計算會產生較大的影響，有時甚至?xí)绊戨姴ò凳覉?chǎng)地驗證結果的判斷。



結論



經過試驗，對四個典型位置點的NSA進行了測量，然后利用GSCF因子對NSA測量結果進行了校正，最大校正幅度達到1.83 dB，最小校正幅度為0.07 dB。通過提出的優化方案，實現了對電波暗室歸一化場地衰減測試結果的校正和優化，提高了場地驗證的準確性與可靠性，也間接減小了輻射騷擾測試的潛在誤差。



電波暗室是模擬開闊試驗場和自由空間進行輻射測試的特殊環境，歸一化場地衰減是電波暗室的最重要的參數之一，該參數決定了場地的性能以及是否適用于輻射測試。要保證場地驗證的有效性就必須盡量準確地測量歸一化場地衰減。



引用本文：



周毅,李軍,徐曉光,張棟,周海波,吳紹精,李瀅舟.電波暗室歸一化場地衰減測試的優化[J].環境技術,2021,39(06):172-176.
