1引言



噪聲、振動和聲振粗糙度 (NVH) 領域的一項當前要求是開發有效的測量技術來評估聲源對特定位置的貢獻。對于汽車而言，車身大部分由薄鋼板構成，當其受到外界激勵時，會引起板件結構振動，從而向車內輻射噪聲。特別在當前電動汽車越來越受歡迎的潮流下，傳統內燃動力系統引起的聲音掩蔽效應的缺失使得乘客暴露于各種新的聲源中。在這些新的聲源里面，有相當一部分指向車身板件結構，甚至有些在主觀上比傳動內燃動力系統產生的寬頻噪聲更令人討厭。為此，我們很有必要采取有效的測量技術來評估車身板件結構對車內乘客（或駕駛員）的噪聲貢獻情況，即今天我們將要談到的汽車面板的噪聲貢獻量分析（Panel Noise Contribution Analysis，簡稱PNCA）。



2面板噪聲貢獻分析



2.1 面板噪聲貢獻分析的目的



我們知道，車身板件結構包括前壁板、地板、頂棚板、側圍板、車門板、行李箱板等多個部分，這些板件在受到外界激勵時，會發生振動，然后向車內輻射噪聲。然而，不同板件的振動對車內輻射的噪聲是不一樣的，只有找到那些對車內噪聲貢獻大的板，才能有針對性的、有效地抑制它們的振動。另外，每個板件又是由很多的小塊或者小區域構成，不同區域的輻射程度也是不一樣的，為此，我們還需要找到那些輻射能力強的小區域，才能更高效地抑制它們的振動。面板噪聲貢獻分析的目的就是要識別每塊板和每個區域上的振動對車內特定位置（如駕駛員或者乘員位置）輻射噪聲的貢獻，從而找到需要控制的板單元。



2.2 面板噪聲貢獻分析的基本原理

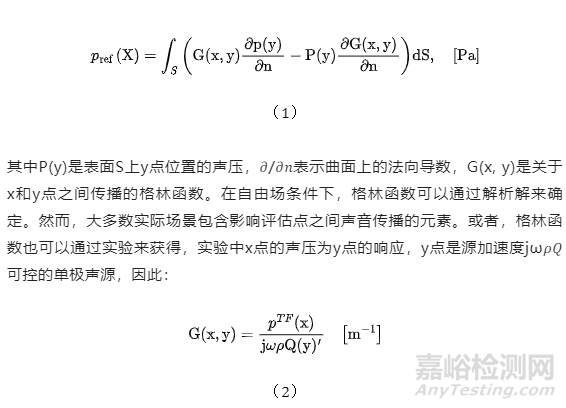

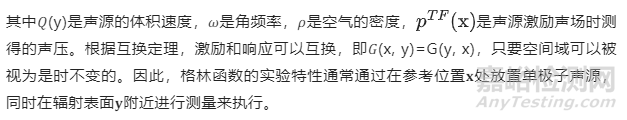

在這里我們主要推導PNCA基本原理的理論框架，它需要考慮聲源和路徑兩個方面。由于參考位置X的輻射面S是連續的，它的聲壓值可以使用格林函數從基爾霍夫-亥姆霍茲積分方程導出。

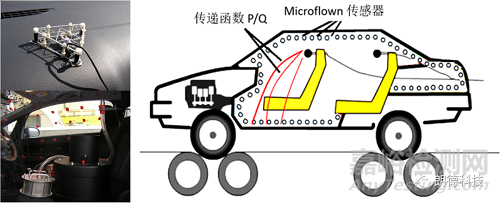

圖3：左上為探頭在面板上的安裝方法；左下為探頭和聲源的布置示例；右圖為探頭在車上的整體布置示例

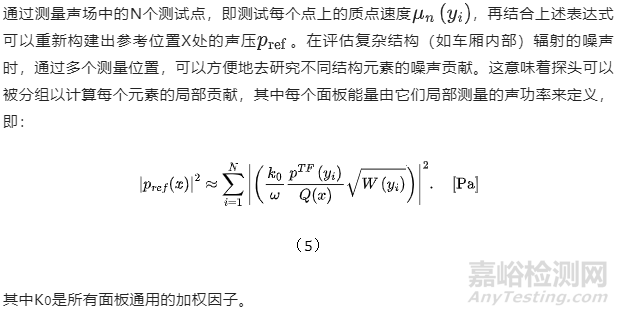

通過測量聲場中的N個測試點，即測試每個點上的質點速度，再結合上述表達式可以重新構建出參考位置X處的聲壓。在評估復雜結構（如車廂內部）輻射的噪聲時，通過多個測量位置，可以方便地去研究不同結構元素的噪聲貢獻。這意味著探頭可以被分組以計算每個元素的局部貢獻，其中每個面板能量由它們局部測量的聲功率來定義，即：





其中K0是所有面板通用的加權因子。



由此我們可以看出，測量得到垂直于表面的質點速度(或者實際中各個點源的質點速度)，結合參考位置的聲傳遞路徑，就可以計算得到面板各部分的噪聲貢獻。



2.3 面板噪聲貢獻分析的實現流程



要實現面板噪聲貢獻分析，需要完成面板表面噪聲和面板到乘員位置的聲音傳遞函數兩個測試步驟，如圖4所示。

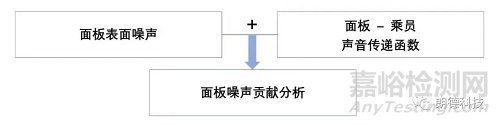

圖4：面板噪聲貢獻分析的測試步驟



2.4 面板表面噪聲的幾種測試方法



根據前面的原理分析，面板貢獻量分析需要測量面板到參考位置的聲音傳遞路徑和面板表面的質點速度兩個參數。其中關于面板表面質點速度的測量，主要有以下幾種方式：



1）激光測振



在傳統上，通過使用加速度計或激光測振儀測量結構振動來近似。這些測量結構振動的方法非常耗時。除此之外，僅測量結構速度，無法處理空氣泄露。另外，車廂中的許多表面（如地毯等）不適合安裝加速計，在某些情況下，質量負載還會顯著影響測量結果。



2）PU探頭測量速度



PU探頭是P（聲壓）和U（速度）兩種傳感器的組合，其中U主要由兩根鉑絲構成，它可以直接測量聲音的質點速度，而且PU探頭具有強的指向性和抑制背景噪聲的特點（可參見PU測量及聲學可視化技術：1 PU測量原理及特點一文），用PU探頭進行測量，既不受外部噪聲源的影響，也不受反射的影響，因此不需要在車內填充阻尼/吸聲材料，這大大減少了測量時間和工作量。



3）聲強法間接測速



這種方法使用PP聲強探頭來進行測量。這種PP聲強的方法基于兩個壓力傳聲器的梯度，這個梯度代表粒子速度，它與聲壓一起用來確定聲波的強度。然而，PP探頭不能用于有大量外來噪聲源和反射的環境中（例如汽車空腔）。為了能夠使用PP探頭，通常會在車廂內填充阻尼/吸聲材料，并在進行測量的位置移除材料并創建“窗口”。窗口法的缺點是工作量大，也會干擾車內的聲場分布，而且?guī)缀醪豢赡茉诘缆飞线M(jìn)行試車。



通過對比可以看出，PU是最簡單直接的方法，而且既可以測量質點速度，也可以應用于基于聲強的分析中。下面我們介紹基于PU法來進行的測試案例。



3基于PU的測試案例



3.1 采用Scan & Paint 3D測量



關于面板表面噪聲的測試，在這里我們采用可通過掃描實現聲音3D可視化的Scan & Paint 3D系統。該系統的組成和測試分析流程，可參考用PU技術實現座椅異響的3D聲強可視化中的相關描述，在此不再贅述。圖6展示了系統的硬件和測試到的聲場結果的示例。





圖6：Scan&Paint 3D硬件（左）和在車輛內部測量的聲場示例結果（右）



3.2測試過程



本次測量側重于評估電動汽車在半消音室內的測功機上以80KPH和100KPH的速度運行時產生的噪聲。在兩種運行狀態（80 KPH 和 100 KPH）下圍繞汽車內部進行了多次的測量，以實現高空間分辨率的聲音成像。手動將3D探頭靠近所有汽車表面，獨立掃描整個車輛的每個運行狀態。對于這兩種車速，都進行了80次掃描。掃描期間，在車內的前部和后部使用了2個參考麥克風。每次掃描的平均掃描時間約為100秒?？倳r(shí)間為2天，包括設置、相機重新定位、測功機故障排除和數據采集。使用15 mm空間分辨率網格對記錄的數據進行分段，產生超過16000個數據點。圖7顯示了實驗的布局，以及用不同顏色突出顯示掃描軌跡在掃描結構上的預覽。

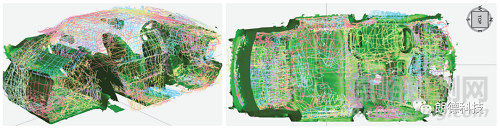

圖7：聲場測量的掃描軌跡



3.3  測量結果的3D可視化



大量采集到的數據中，包含了整個車輛的內部聲壓、質點速度和（有功和無功）聲強的全3D空間分布的信息。圖8顯示了空間分辨率為15 mm的聲音可視化結果：如圖所示，對兩個關鍵頻段的分析得到明顯不同的結果。對于較低的頻率，后備箱的聲音輻射最高，而C柱、B柱和后排門窗位置則在中頻范圍內占主導地位。

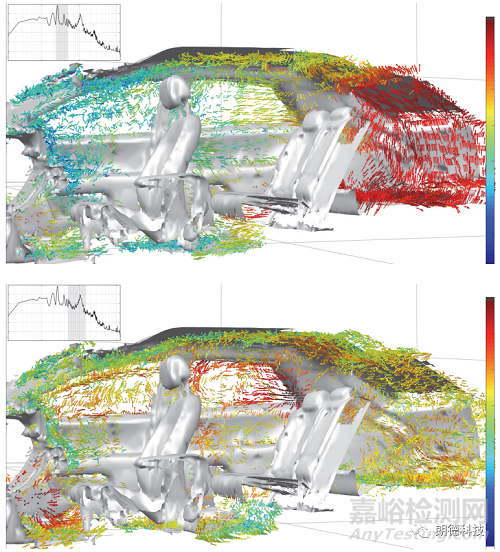

圖8：以80KPH的速度測量時，兩個關鍵頻段的3D聲場圖



3.4 聲音傳遞函數測試



使用2個Microflown體積聲源（低頻和中高頻）在一系列的離散位置通過互換原理測量傳遞函數。在每個參考位置分別使用每個聲源，以白噪聲進行激勵，測量78個點的數據，測量持續5秒鐘?？偣策M(jìn)行了312次測量。每個條件（78個點，每個聲源和參考點）的測試時間大約為35分鐘。包括設置、數據采集和準備在內的總測量時間約為5小時。

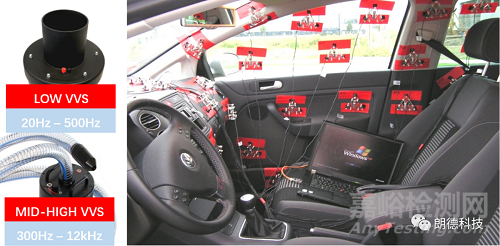

圖9：低頻（左上）和中高頻（左下）體積聲源以及在傳遞函數測試期間測量的離散點的示例圖片



3.5 面板排名



通過將聲場測量（包含所需要的質點速度）與其相應的聲音傳播路徑相結合，計算出汽車不同面板的噪聲貢獻。整個汽車被離散成30個面板，這些面板與最相關的構造元素相關，其中質點速度和聲音傳遞函數在空間上進行平均。圖10顯示了針對多個工作條件，在每個關鍵頻段中執行的面板排序分析的示例。如圖所示，很明顯，行李箱地板是需要改進的主要面板，以減少該頻段的噪聲。

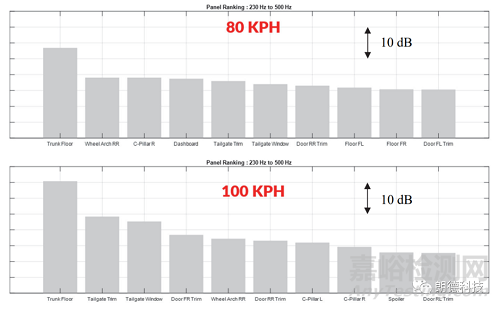

圖10：在一個關鍵頻率范圍內汽車各個面板的噪聲貢獻排名



4小結



本期我們介紹了關于PNCA的一種新的測量方法，可用于執行高分辨率三維聲音的可視化和面板噪聲貢獻分析。在測試的案例中，汽車全程保持完整的內飾，并且已經使用提出的測量方法進行了評估。在不同汽車表面附近采集的三維聲場數據，被證明有助于不同結構元件聲音輻射的可視化。如前面的圖片所示，三維空間中聲場的可視化使我們能夠直觀、全面地理解聲音輻射機制以及問題元素之間的相互作用。最后，對汽車面板的主要部分進行了排名，表明將互換測量的聲音傳遞函數與三維聲場呈現相結合，可以揭示多種工作條件和/或頻帶的主要問題區域。該數據可用于實施有效的聲學處理，以降低車輛乘客感知到的噪音。
