摘要：隨著電池包技術的飛速發展，電動汽車(EV)制造商開始日益注重電池包的設計優化。制造商致力于尋找更加輕量化、更加緊湊的解決方案，從而實現更高的能量密度并降低成本。與此同時，他們還尋求更簡單、更實惠的制造操作。實現這些目標的一個直接途徑是去掉電池模組的外殼，將單個電芯直接裝到冷卻板上，這種策略被稱為“無模組”設計[1-3]。在長期解決方案中，這一設計還旨在將電芯直接裝到車輛底盤，盡管這一設計很大程度上只是概念性的[3-4]。這些新興設計需要新型導熱膠粘劑，它們需要適合更苛刻的環境、滿足更高的機械性能條件。針對以上要求，本文將回顧導熱聚氨酯膠粘劑的最新發展，以了解它們?nèi)绾文軐⒎叫坞娦局苯诱车戒X制冷卻板上。本文還將比較無模組設計與傳統電池包之間的區別，同時介紹一下相關的膠粘劑解決方案。

簡介：當前電池包設計在高度嚴格的安全標準以及豐富且可負擔的供應鏈驅動下，大多數電動汽車制造商已采用通用電池包設計（見圖1）。這種電池包由多個電池模組組成，每個電池模組又包含一組單個的電芯。這一設計有助于對電池模組進行控制、監測和維修。此外，它還能為電池提供碰撞和環境保護，在模組之間和模組周圍形成電氣隔離，在熱失控的情況下有助于防止火勢蔓延。

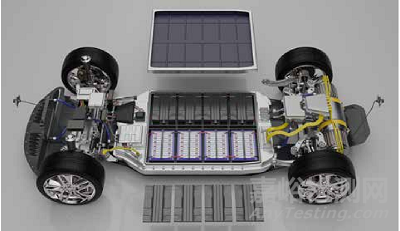

圖1：示例——許多原始設備制造商采用的基于模組的電池包設計



從熱管理的角度來看，當前基于模組化的電池包通常使用至少兩種熱界面材料(TIM)或“填縫膠”(GF)，如圖2所示。在液冷板的幫助下，兩種填縫膠有助于調節模組的溫度，確保安全高效的性能。上層的填縫膠用于填充兩個單個電池下側之間的大間隙，以及電池底部與模組外殼內壁之間的間隙；這有助于將電池固定到位，同時提供連續的導熱(TC)路徑，讓熱量可以通過這一路徑傳輸。這種填縫膠，這里稱為電芯至模組(CTM)填縫膠，通常基于聚氨酯等化學物質，提供強附著力和良好柔韌性，以幫助吸收應力。

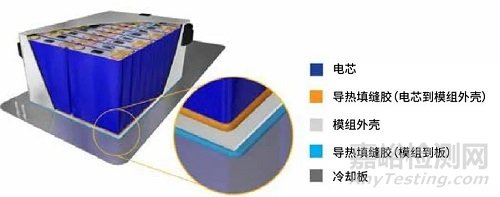

圖2：由方形電芯構成模組的電池包結構橫截面



下層填縫膠填充了電芯模組和整個電池包大型冷卻板之間的大空隙（見圖2）。這種填縫膠，這里稱為模組至電池包(MTP)的填縫膠，能夠在相鄰界面之間提供熱傳導，但與CTM填縫膠不同的是，它是輕輕粘附在冷卻板表面上。

這種低粘接強度有助于輕松移除模組，十分易于維修。MTP填縫膠通?；谌嵝曰瘜W(xué)主鏈，例如硅樹脂或軟聚氨酯。關于專為CTM、MTP以及輔助EV和電子應用設計的CoolTherm®產品的更多信息和示例，請參閱文本[5-9]以及l(fā)ord.com/cooltherm中引用的白皮書。



1 下一代CTP設計

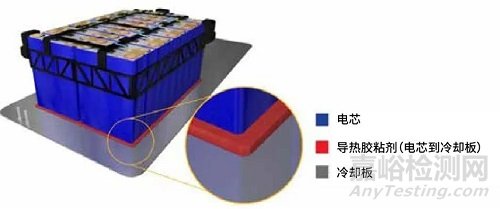

盡管傳統的模塊化設計具有眾多優勢，但也免不了存在不足之處。例如，模組的非活動部分（如外殼、接線板、側板、內部連接器、控制裝置等）會增加重量，占用體積，并最終犧牲電池包能量密度。此外，由于部件眾多，增加了設計、制造和供應鏈物流的復雜性。鑒于這些挑戰，許多電動汽車和電池制造商開始采用完全消除模組的方式，將電池直接粘接到冷卻板上，如圖3所示。這種新的無模塊方法被稱為無模組設計（CTP），根據電芯的設計方式，體積利用率可以增加15-50%[1-2]。此外，零件數量可以減少40%[2]。這一變化不僅顯著提高了電池包的能量密度、節省了空間，還能夠讓電動汽車制造商選擇更經濟、能量密度更低的電芯。



圖3：下一代無模組CTP電池包結構橫截面



從熱管理的角度來看，新型CTP設計可以減少一半的熱界面材料（1 vs 2）以及一半的接口數量（2 vs 4），并且去掉了模組外殼。這種變化顯著降低了電池堆的熱阻，進而降低了冷卻板的冷卻（或加熱）負荷，支持使用導熱率較低的填縫膠。另一方面，由于不再使用模組外殼來防止電池受到環境影響，因此這需要更嚴格的環境耐受性和機械性能。

例如，許多原始設備制造商現在需要能夠在85°C溫度、85%相對濕度(RH)條件下老化1000小時（6周）后仍能夠在聚乙烯對苯二甲酸酯(PET)包裹的電芯和鋁制冷卻板之間實現牢固、靈活粘接的導熱填縫膠。PET主要用于為單個方形電芯提供額外的電絕緣層，以防止產生電弧。

為了滿足CTP趨勢以及相關要求，Parker LORD正在研發新的膠粘劑技術。本文將重點介紹導熱CTP聚氨酯膠粘劑的一些最新進展。由于雙組分形式聚氨酯化學品在強度、延展性和配方通用性方面實現了良好平衡，所以我們選擇了這一材料。此外，還考慮了它在PET塑料和鋁基材上的粘接性能以及環境老化。將它與傳統的聚氨酯進行了比較。如流變學、密度、導熱率和整體機械特性等其他特性也將進行簡要討論。



2 實驗



基于專為CTM應用設計的傳統化學品以及專為CTP應用設計的新化學品，我們配制了兩種標稱熱導率為1.5 W/m·K 的雙組分導熱聚氨酯。這些配方在本文中分別表示為“傳統CTM填縫膠”和“CTP膠粘劑”。根據ASTM D1002，在25.4 mm寬、0.8mm厚的6061-T6鋁(Al)基材，以及75um厚的用于商業電動汽車應用的透明PET薄膜上進行了搭接剪切粘附測試。重疊長度和膠粘劑粘接層厚度分別設置為12.7 mm和0.3 mm。



圖4(a)和分別展示了標準“鋁-膠粘劑-鋁”試樣（也表示為Al-Al）以及在膠層中間使用PET（也表示為Al-PET-Al)的示意圖。



圖4：基于 Al-Al和Al-PET-Al粘接體的搭接剪切試樣的橫截面



在與膠粘劑配合之前，使用異丙醇和無絨布清潔試樣。膠粘劑從支裝膠中注入并在室溫下進行粘接。為了加快達到完全固化的效果，在室溫下進行機械測試之前，試樣在50°C下固化24小時（在室溫下為7天）。搭接剪切強度測試采用Instron Universal測試機以5 mm/min的測試速度進行。試樣還按照J(rèn)EDEC標準JESD22-A101D在85°C/85%RH下使用CSZ ZP-8 環境測試箱老化長達1000小時。除了附著力測試之外，還根據各自的ASTM或ISO標準測試方法，對CTP膠粘劑測量了整體特性（見表1）。



表1：在CTP膠粘劑上測試的整體特性以及使用的相應測試方法



3 結果與討論



如前所述，由于缺乏保護性模塊化外殼，新型CTP設計需要膠粘劑在更嚴格的環境測試條件下保持出色的粘接性。眾多CTP設計者指出，在85°C和85%RH下暴露1000小時后的搭接剪切強度水平需要超過6 MPa。根據以往經驗，聚氨酯膠粘劑在長期暴露于85°C和85%相對濕度條件后通常難以保持較高的粘接性，這一點在塑料和鋁基材尤其難以實現。這對含有大量導熱填縫膠的膠粘劑提出了更大的挑戰。

經過實驗室配方研發，我們?cè)陂L期環境老化的條件下取得了顯著的成果。圖5顯示了在85°C/85%RH條件下，1.5 W/m·K CTM填縫膠和新型CTP膠粘劑在Al-Al基材上的搭接剪切強度(LSS)時間函數圖。相應的拉伸試樣在環境中老化0小時和1000小時后的照片如圖6所示。傳統的CTM填縫膠在僅老化336小時（2周）后就表現出LSS下降80%，在1000小時（6周）后進一步降低。這種大幅下降主要是由于界面粘接力喪失導致，從粘附/內聚破壞混合到完全粘附破壞的轉變見圖6(a)。新型CTP膠粘劑在整個加速老化測試中表現出高水平的Al-Al粘接力，數值高于10MPa。此外，膠粘劑在老化1000小時后繼續表現出內聚破壞，如圖6(b)所示。

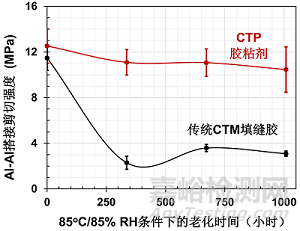

圖5：在Al-Al基材試樣中，傳統CTM填縫膠和新型CTP膠粘劑老化時間對搭接剪切強度的影響

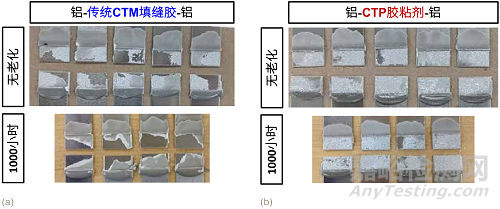

圖6：(a)傳統CTM填縫膠和新型CTP膠粘劑在85°C/85%RH條件下老化0小時和1000小時后對Al-Al LSS試樣進行機械測試的破壞模式照片



我們還在混合Al-PET-Al基板上進行了實驗，以模擬PET包裹的電芯與下層鋁冷卻板之間的粘接。圖7和圖8分別顯示了LSS結果和破壞表面在85°C/85%RH條件下的時間函數。正如之前在Al-Al基材上看到的那樣，傳統CTM填縫膠的LSS隨時間的推移而迅速下降。強度水平與相應的Al-Al值相當，初始破壞是膠粘劑與鋁和膠粘劑與PET的混合破壞，老化后轉變?yōu)樵阡X上完全破壞。這些結果表明，當暴露于高溫和高濕條件下時，CTM填縫膠無法對鋁保持足夠的粘接強度。但Al-PET-Al上的CTP膠粘劑在85°C/85%RH條件下老化后表現出強大的粘接力。搭接剪切強度隨時間的推移略有下降，但仍保持在7MPa以上，如圖7所示。破壞模式是PET基材破壞和PET膠粘劑界面處的膠粘劑破壞的混合。

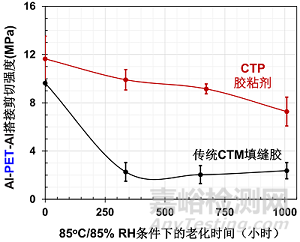

圖7：在Al-PET-Al基材試樣中，傳統CTM填縫膠和新型CTP膠粘劑老化時間對搭接剪切強度的影響

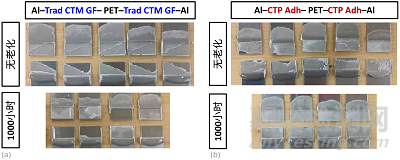

圖8：(a)傳統CTM填縫膠(GF)和新型CTP膠粘劑(Adh)在85°C/85%RH條件下老化0小時和1000小時后對Al-PET-Al LSS試樣進行機械測試的破壞模式照片



除了膠粘劑性能外，還對新型CTP膠粘劑的關鍵整體特性進行了表述，如表2和圖9所示。Parker LORD新型CTP膠粘劑不僅能夠提供為便于操作所需的流變平衡，還能帶來車輛輕量化所需的低密度；其有效的電池?zé)峁芾砟軌虺尸F(xiàn)良好導熱性，強大的整體特性能夠輕松應對機械負載，同時具有低介電常數，可以防止電荷積聚（見圖9）。應強調的是，表2和圖9中的數值展示了新型CTP膠粘劑技術能夠提供的組合性能。我們的科研人員和工程師可以定制CTP膠粘劑性能以滿足特定CTP應用的要求。

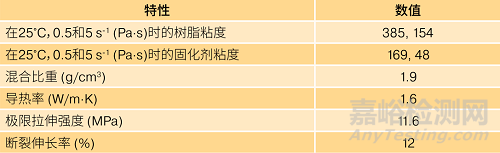

表2：新型CTP膠粘劑的整體特性

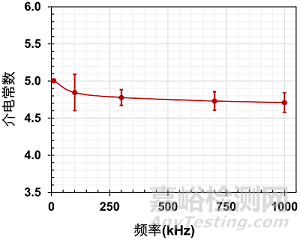

圖9：測試頻率對新型CTP膠粘劑介電常數的影響



4 結論



新研發的導熱膠粘劑設計用于嚴苛的環境條件，可以將PET塑料直接粘接到鋁上。與CTM填縫膠不同，這些新型CTP膠粘劑能夠提供優異的導熱性，在85°C和85%RH條件下老化1000小時（6周）后仍能保持高水平的粘接性。CTP模組設計具有低密度、可流動性、低介電常數等眾多優勢，能夠讓電池和電動汽車制造商實現更高的電池包能量密度，同時降低制造成本。



參考文獻



1. “下一代電池包設計：從比亞迪刀片電池到無模組電池包”；BatteryBits，在線文章，2020年10月，https://medium.com/batterybits/the-next-generation-batterypack- design-from-the-byd-blade-cell-to-module-free-battery-pack- 2b507d4746d1

2. 寧德時代創新科技網站URL: https://www.catl.com/en/ research/technology

3. “寧德時代揭秘電芯至底盤EV電池的續航里程超過500英里”；InsideEVs，在線文章，2020年8月，URL: https://insideevs. com/news/438849/catl-cell-to-chassis-batteries-more-range

4. “制造更好的電池：中國對化學和設計的見解，”麥肯錫公司，在線文章，2021年4月；https:// www.mckinsey.com/industries/automotive-and-assembly/ourinsights/ building-better-batteries-insights-on-chemistry-and-designfrom-china#

5. Parker LORD“CoolTherm®熱管理材料”網站URL: https://www.lord.com/products-and-solutions/electronicmaterials/ thermal-management-materials

6. Parker LORD電子在線博客，“如何選擇和使用導熱填縫膠”；URL: https://www.lord.com/blog/electronics/ how-to-choose-and-use-thermal-gap-fillers

7. “液態導熱填縫材料與導熱墊片：導熱性能的對比研究”，Tim Fornes、Eric Wyman 和Alaina Hull，Parker LORD白皮書(LL3248, 2018)URL：https://files.lord.com/pdf/44/LL3248_GapFillersvsThermalPads.pdf

8. “電池冷卻性能：液態導熱填縫膠與導熱墊片的比較”，Daniel Barber、Eric Wyman、Parker LORD白皮書（LL3250，2019） URL: https://files.lord.com/pdf/44/LL3250_BatteryCoolingPerformance.pdf

9. “恰到好處的應力：用于EV電池包填縫膠的可再加工性，”Anu Tripathi，Parker Lord 白皮書（LL3251，2020） URL: https://files.lord.com/pdf/44/LL3251_ReworkabilityofGapFillers.pdf
