中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

本文結(jié)合某型備航空裝海洋環(huán)境適應(yīng)性研究工作，以其涂覆的新型涂料（電泳加CeO2）為研究對象，根據(jù)服役海域海洋環(huán)境和仿真加速腐蝕試驗環(huán)境譜方法設(shè)計了加速腐蝕試驗環(huán)境條件，探究該新型涂料在典型海洋環(huán)境下的耐蝕性，為其后續(xù)工程應(yīng)用提供試驗驗證與分析依據(jù)。

涂料試件仿真加速腐蝕試驗

01 仿真加速腐蝕試驗環(huán)境條件設(shè)計

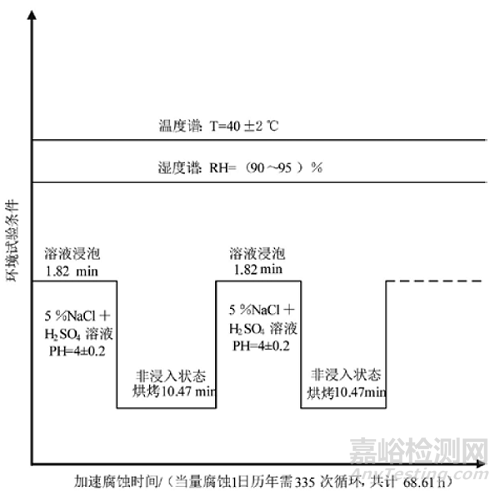

依據(jù)文獻中仿真加速腐蝕試驗環(huán)境譜編制方法，對所研對象后續(xù)擬服役的地域/海域典型環(huán)境因素進行簡化選取、量值統(tǒng)計、作用強度計算分析，設(shè)計確定仿真加速腐蝕試驗環(huán)境條件如下：①濕熱環(huán)境：RH=90 %、溫度T=40 ℃的高溫、潮濕空氣，模擬服役環(huán)境中的濕熱環(huán)境作用；②介質(zhì)環(huán)境：圖片介質(zhì)，5 %NaCl(質(zhì)量百分比)水溶液摻入稀H2SO4，使其pH=4±0.2，模擬海洋環(huán)境中鹽霧和含工業(yè)廢氣或酸雨的作用。試驗環(huán)境條件的作用強度和作用規(guī)律如圖1所示，其物理含義為：在溶液環(huán)境中作用1.8 min、溫濕環(huán)境中作用10.5 min、相互交替循環(huán)335次、累計時間約69 h的腐蝕失效程度，與合金鋼基材涂敷該涂料試件在海洋服役環(huán)境中1年的腐蝕失效程度相當(dāng)。

圖1 試件仿真加速腐蝕試驗環(huán)境條件

02 試件仿真加速腐蝕試驗

依據(jù)圖1的仿真加速腐蝕試驗條件，實驗室采用ZJF-75G周期浸潤腐蝕試驗箱，開展涂料試件仿真加速腐蝕試驗。試件為同批次加工，數(shù)量為40件，隨機分為8組，每組5個，留一組不做腐蝕試驗，其余8組分別開展1至8個當(dāng)量日歷年限的加速腐蝕試驗。試件原始形貌如圖2所示。

圖2 試件原始形貌

每個當(dāng)量年限試驗完成后，對試件進行清洗，從5個試件中隨機選取典型腐蝕損傷區(qū)域，采用采用KH-7700三維顯微鏡對其腐蝕形貌進行觀測。

03 試件預(yù)腐蝕后電化學(xué)試驗

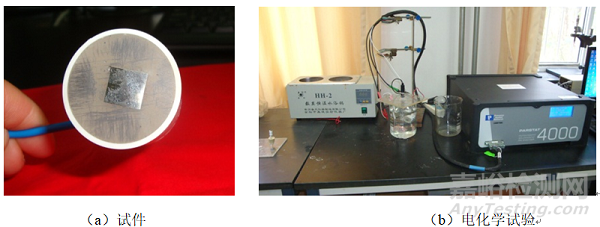

腐蝕形貌觀測完成后，將合金鋼涂敷涂層試件加工成三電極電化學(xué)試件，采用普林斯頓4 000電化學(xué)工作站對試件開展3.5 ％（質(zhì)量百分比）的NaCl溶液標準三電極電化學(xué)試驗，測取其阻抗譜。試驗參數(shù)為：正弦擾動信號的幅值為10 mV，實驗過程中的阻抗譜測試頻率選取0.01 Hz至100 000 Hz。試件與試驗如圖3所示。

圖3 腐蝕防護標準體系

存在問題

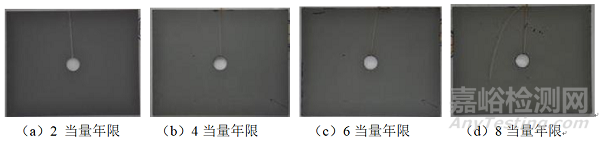

各個當(dāng)量年限下試件宏觀腐蝕形貌如圖4所示。

在加速腐蝕試驗過程中，試件表面的涂層在第6個當(dāng)量日歷年限前，基本沒有腐蝕發(fā)生。從第6當(dāng)量日歷年限開始，試件表面的涂料逐漸發(fā)生泛黃變色，至后期第8當(dāng)量日歷年限，試件邊緣普遍存在涂料掉塊、起泡與脫落的腐蝕失效現(xiàn)象。

圖4 試件與電化學(xué)試驗

措施及建議

電化學(xué)阻抗技術(shù)也稱交流阻抗法，是通過控制電化學(xué)系統(tǒng)的電流（或電壓），時間按小振幅正弦規(guī)律變化，測量電化學(xué)系統(tǒng)隨時間相應(yīng)的電壓（或電流）的變化，或者測量電化學(xué)體系的阻抗，進而測量體系（介質(zhì)/涂膜/金屬）的反應(yīng)機理、析擬合測量體系的電化學(xué)參數(shù)。

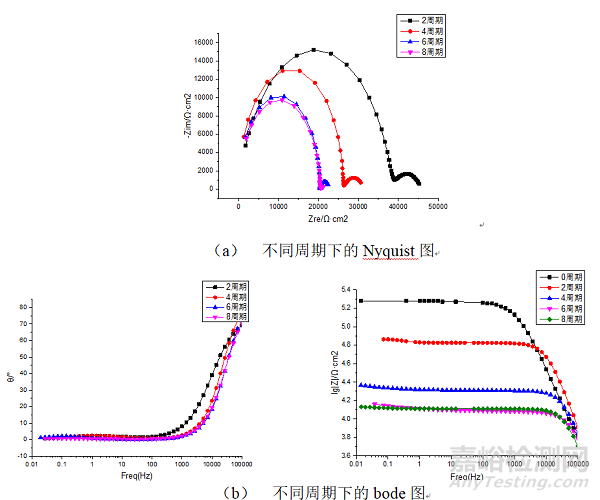

電化學(xué)阻抗譜（EIS）是腐蝕科學(xué)中一種重要的頻率域研究測試方法，是研究金屬電化學(xué)腐蝕動力學(xué)、金屬和涂層的腐蝕機制及耐蝕性能的重要方法之一。利用電化學(xué)阻抗譜技術(shù)我們可以得到涂層試件電化學(xué)試驗的Nyquist圖譜和Bode圖譜，通過EIS基本特征參數(shù)的分析可以大體知道涂層的防護性能變化。將各個周期下電化學(xué)試驗結(jié)果綜合，得到典型腐蝕周期下涂料試件的Nyquist圖和Bode圖的演變規(guī)律，分別見圖5所示。

圖5 涂料阻抗譜分析

分析與討論

從EIS基本圖譜中分析我們看到，第2周期時電泳加CeO2粉體涂料試件Nyquist圖呈現(xiàn)出雙容抗弧。隨著實驗周期數(shù)的增加，涂料容抗弧逐漸下降，且下降的趨勢逐漸變緩，說明電泳加CeO2粉體涂料防護性能在腐蝕環(huán)境下還具有一定緩沖能力。

具體來說，涂料低頻阻抗模值|Z|0.1Hz約等于溶液電阻、微孔電阻、以及電荷轉(zhuǎn)移電阻之和，也可以用低頻模值|Z|0.1Hz來有效評價涂層的防護性能。電泳加CeO2粉體涂料低頻下的阻抗模值|Z|0.1Hz從第2周期狀態(tài)下的4.46×104 Ω•cm2到第8周期時為2.10×104 Ω•cm2，說明涂料的防護性能呈下降趨勢變化。但在整個腐蝕周期內(nèi)，Nyquist圖上未發(fā)現(xiàn)與x軸成大約45°角的擴散阻抗尾，說明涂料防護性能雖有下降，但整體防護性能較為穩(wěn)定。

上述低頻模值的變化趨勢，與涂料整體宏觀腐蝕過程相聯(lián)系來看，電泳加CeO2粉體涂料電在腐蝕過程中表面沒有發(fā)生剝落現(xiàn)象，溶液中的各種離子不易滲透到涂層內(nèi)部導(dǎo)致腐蝕反應(yīng)發(fā)生，但第6周期到第8周期時阻值有大幅度下降趨勢，是由于涂層表面出現(xiàn)多處蝕坑，邊角腐蝕嚴重，涂層吸水能力增強，腐蝕速率上升，各種離子滲入涂層內(nèi)部導(dǎo)致涂料防護性能下降。

措施及建議

為探究新型電泳加CeO2粉體涂料海洋環(huán)境下腐蝕防護性能，對該涂料試件分別開展了8個當(dāng)量年限的加速腐蝕實驗和預(yù)腐蝕試驗后的電化學(xué)試驗，結(jié)合涂料試件外觀腐蝕形貌變化和電化學(xué)阻抗譜技術(shù)，探究涂料的腐蝕行為和防護性能，研究發(fā)現(xiàn)：

1）涂料在加速腐蝕試驗前6個周期內(nèi)基本沒有腐蝕發(fā)生。第6周期后至第8周期，試件表面的涂料逐漸發(fā)生泛黃變色，試件邊緣涂料發(fā)生掉塊與脫落的腐蝕現(xiàn)象。

2）涂料低頻下的阻抗模值|Z|0.1Hz從第二周期狀態(tài)下的4.46×104 Ω•cm2降為第八周期時為2.10×104 Ω•cm2，說明涂料的防護性能在整個腐蝕周期內(nèi)呈下降趨勢變化。

3）Nyquist圖上未發(fā)現(xiàn)與x軸成大約45°角的擴散阻抗尾，說明涂料防護性能雖有下降，但整體防護性能較為穩(wěn)定。
