概述要求 



壓接連接借助于有效的圖紙要求執行。組件特殊的壓接尺寸（壓接高度和寬度等）根據不同的端子生產廠家及組件圖紙中規定。預給定的壓接尺寸精確。匹配加工的導線橫截面和端子件應使用匹配的壓接設備加工。 





1、電線 



只允許使用VW認可的亮化或表面處理的單根銅線，根據VW 60306此標準明確指出了不用于實芯電線、鋁制導線或扁平電線，且電線非鍍錫或焊接。電線中不允許使用影響其導電性能的材料如絕緣中存在有害氣體或氧老化的材料。



提供電線在儲存兩年以上可繼續使用的充分的證明并且其材料必須滿足VW 60306及線對應的標準零件圖紙。 



1）剝皮 



剝皮要求使用特殊的工具操作。剝皮長度應該使用專用的設備監控。 

根據現有的電線型號最大x%切斷銅絲數。計算的數值應該建立在一個準確的數值基礎上。當電線平方數大于25時，切斷的銅絲數不允許超過30根。



X=5 電線≤0.5mm 

X=8 電線≥0.75mm

例子1：銅絲數 7（A型電線 ：0.35mm） 

5%*7=0.36，結果接近0，不允許銅絲切斷



例子2：銅絲數32（B型電線：1.0mm²）

8%*32=0.36，結果接近2，允許最多切斷銅絲兩根。不允許出現跑絲現象，另外不允許出現銅絲斷裂或損壞絕緣的現象。



剝皮的電線不必馬上處理，在斷裂前剝皮末端采取保護措施（如：穿過絕緣套管）。單根導線斷裂不允許。



剝皮的銅絲表面不允許有絕緣皮的殘留物質。





缺陷絕緣：壓接過程中避免設備破壞導線結構

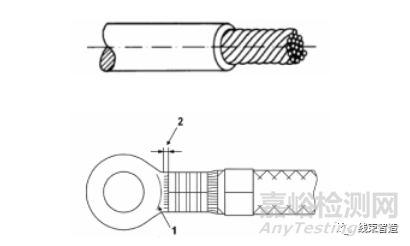

2）電線末端



電線末端在壓接后允許出頭最大1mm。插接功能，鎖功能和螺絲功能的端子出頭處不影響其功能。當搭鐵端子時，電線末端不要達到螺絲表面處。



當使用完全密封的插接端子時，不允許有出頭。當只是插接端子時，允許出頭0.4mm。



導線和絕緣壓接管間的絕緣末端可見。在導線壓接處不允許有絕緣出現。



2、在壓接的端子件處的要求



1）端子件



使用的端子件必須符合零件圖紙的特殊要求和規定，不允許存在接卸破損，扭曲。運輸時需盤繞豎立。

端子件性能發生變化時，例如氧化，老化后不允許再使用。

端子在儲存2年后仍然可以繼續使用。端子 材料符合標準VW 75174，并且符合相應的圖紙。

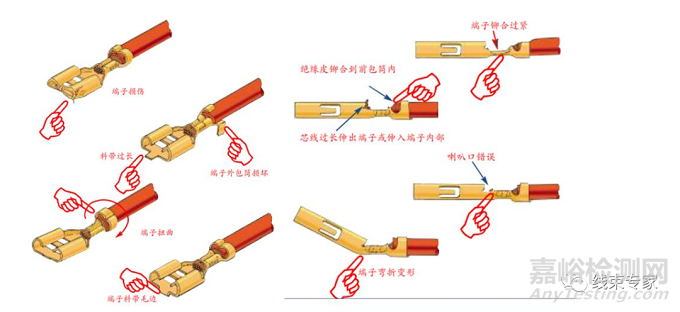

2）損壞



端子截面和凹槽在壓接過程中不允許損壞和變形，端子組件在壓接過程中發生變形時不允許再使用。

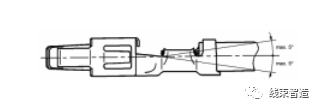

3）彎曲和旋轉



如果在零件圖紙上沒有特殊的說明應使用于一下的要求，卷曲的截面縱向彎曲角度最大允許超過3°。





卷曲截面縱向彎曲角度向下或向下最大不允許超過5°，卷曲截面旋轉到端子最大允許5°



4）導線壓接尺寸



在壓接范圍內端子材料的厚度根據零件圖紙，對于壓接尺寸應設置限制。如果實際尺寸與圖紙規定的標準有偏差，也應在圖紙規定的范圍內。



規定的壓接尺寸應該是有約束力的，并且由線束制造商制定。





1. 壓接高度





不是根據壓接工裝調整尺寸。壓接高度是根據端子制造商在圖紙上規定的尺寸壓接。



如果零件圖紙上對端子零件的壓接高度公差沒有特殊說明，那么高度適用于下面的一般公差要求。



壓接高度范圍（壓接高度范圍0.22-0.5，0.5-2.5，>2.5）



2. 壓接寬度



不是根據壓接工裝調整尺寸，是根據端子制造商規定的。公差符合標準零件圖紙上的規定。



3. 可測量的壓接寬度



壓接底部的壓接寬度，無破損，可使用螺旋測微器。端子制造商規定。



4. 支撐角度



支撐角度從6角測最大30°，aw≤30°

公差±0.03±0.05±0.1



5. 支撐高度



卷曲爪相互接觸且相互支撐。最低要求是支撐高度。卷曲爪及端子材料強度相符合。

La≥1.0*S



6. 卷曲末端間距



一個不同的搭接腳底部的卷曲是允許的，大體上卷曲爪末端的支撐長度，支撐角度及距離是固定的。沒有卷曲爪的底端允許碰觸其內壁。



7. 壓接卷曲爪末端的距離



卷曲爪和卷曲底面之間的距離 CFE≤0.5*S



8. 毛刺高度



末端高度由壓接工具的磨損程度及插入裝置的影響。

毛刺高度：Gh≤1*S



9. 毛刺寬度



毛刺寬度：Gb≤0.5*S



10. 底部厚度



底部厚度：Sb≥0.75*S



11. 壓接



制造者保證提供端子元件。因?yàn)橐粋€(gè)好的壓接應保持規定的卷曲尺寸。一個好的壓接應是具有卷曲套內填滿完整的特性。單根導線在電線卷曲范圍內壓接完整。由于不對稱卷曲使壓接敞開。電線分布不同或卷曲高度。導線橫截面及材料強度的公差不適合是不允許的。



5）外觀



1. 壓接外觀壓接長度



在卷曲前后的導線壓接必須超過總長，且閉合。卷曲支撐相對。



2. 撕裂



撕裂是不允許的。



3. 出口



在卷曲導線的后邊沿需要一個鐘狀的出口（朝向?qū)Ь€），這個出口應有的缺口或分開阻礙在卷曲導線的前面沒有規定的出口（到端子后）。一個出口的最大尺寸是允許的，同其入口一樣。



6）絕緣壓接



端子組件的絕緣壓接同薄壁或厚壁電線的標準圖紙相匹配。



1. 絕緣卷曲的位置差異



壓接卷曲在此區中向前5，向后3。



2. 絕緣壓接A（卷曲壓接）



① 壓接寬度

必須滿足規定的壓接寬度和高度，至少1/3的導線包裹壓接（120°）。

② 壓接高度

③ 環繞角度

卷曲爪必須浸在絕緣皮內。卷去爪可以穿過絕緣皮內，但不允許損傷電線。

按照EN6035-2必須滿足彎曲試驗（導線做3個循環運動）



3. 絕緣壓接B（環繞壓接）



當最大電線橫截面時，壓接卷曲至少將材料厚度完全覆蓋。



4. 絕緣壓接C（搭接壓接）



絕緣壓接中至少2/3電線包裹。電線包裹閉合（搭接）。壓接爪接觸，但電線不允許損壞。

彎折測試的結果符合 DIN EN 60352-2（導線運動三個周期）



7）單線密封壓接



壓接爪盡可能卷曲，確保插入護套時無阻礙



1. 單線密封的位置



絕緣壓接臂必須完全防止在雨塞上。雨塞不要過度夾緊，損壞或壓接爪刺入。雨塞的位置同技術圖紙相匹配。



2. 對稱的O形單線壓接（O形壓接）



單線絕緣處卷曲壓接最大360°，不允許卷曲爪處重疊搭接



3. 非對稱的O形單線壓接（環繞壓接）



單線絕緣處卷曲壓接最小360°



4、其他要求



1）連筋



1. 連筋在壓接后仍然可將且最大不超過一個端子片厚度，且不超過0.5mm。

2. 在切角處允許的毛刺：金屬片厚度 t≤0.4，0.4＜t≤0.8，t＞0.8

3. 端子的連筋和毛刺不影響在護套內的插接功能。

4. 當使用密封插接端子時，連筋最大0.3mm。連筋處不允許有毛刺，只5. 有在絕緣側連筋存在毛刺。連筋和毛刺不允許劃傷雨塞。

6. 要求在返工時便于拆卸更換新端子。
