0  引言



在原油和天然氣開采過程中，油管作為鉆探完成后油氣傳輸?shù)闹匾O(shè)施，可將油氣層中的原油和天然氣輸送到地面管線，在油氣田中廣泛應用。相比國外油田，我國油田井下環境更為復雜，油管腐蝕問題在我國尤為突出，據不完全統計，某氣田的80%的修井作業都與油管的腐蝕失效有關。油管服役過程中的高溫高壓環境、多相流流體沖刷、H2S、CO2和高礦化度等因素是造成油管腐蝕的重要原因。油管腐蝕失效的發生最短時間小于10月，大部分油田通常在投產后1~2年發生腐蝕失效，腐蝕失效不僅會造成大量油管的損壞，嚴重時會導致油管在井內斷裂，從而導致棄井，造成巨大的經濟損失和環境污染，甚至威脅人身安全。因此，研究油管失效的原因非常重要，它可以用來制定預防措施，避免事故發生。



海上某油田自2008年4月投產，共7個層位在生產，總井數24口，動用地質儲量2383.48萬方，累計產量1089.5萬方，日產油量937方。自2012年以來，該油田每年都會發生油管腐蝕穿孔，導致油田的停產修井，造成嚴重的經濟損失。統計自投產以來該油田的總修井次數為34次，其中因油管腐蝕穿孔造成的修井高達17次。穿孔主要發生在RDH上、下油管、油管短節和油管公扣。根據現場工況和生產條件調研，該油田地層壓力為10 MPa，CO2的含量較高，在0.2~4 MPa之間，隨著開采的進行，綜合含水率不斷提高，2020年10月含水率升至95%。統計了該油井分離器自2016年到2020年期間的H2S含量和溫度變化，如圖1(a)所示，該油井H2S含量較低，最低質量分數為3.23×10-6，峰值為5.33 ×10-6，平均質量分數約為4.08 ×10-6。從圖1(b)可知，該油井在2016~2017年6月溫度較穩定，維持在85 ℃，2017年9月溫度下降，后續波動較大，2016至2020年開采期間平均溫度為78.01 ℃。



針對該油田油管短節處發生的嚴重腐蝕穿孔，使用數碼相機記錄失效管段的內外壁腐蝕形貌，使用游標卡尺記錄失效管段的尺寸大小。使用EDS、ICP和碳硫分析測試儀分析失效管段鋼材的化學元素種類和含量；利用萬能試驗機測量失效管段的力學性能；利用X射線衍射分析儀分析腐蝕產物的化學成分和晶體結構。尋找該油管腐蝕失效的主要原因，為油田出現類似問題提供參考和解決措施。

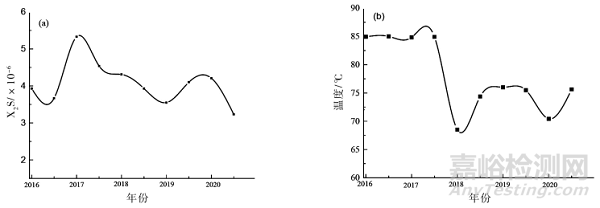

圖 1 海上某油田油井在2016-2020年期間H2S(a)和溫度分布



1 宏觀形貌分析



圖2是海上某油田失效油管的內外壁宏觀形貌示意圖和每處腐蝕穿孔處內外壁宏觀形貌。該失效管段總共發生了13處腐蝕穿孔，根據腐蝕孔位置的遠近，將腐蝕穿孔分成了8組腐蝕孔，對其編號處理后，記錄每處腐蝕穿孔的內外壁宏觀形貌，如圖2(c)所示。使用精度為0.01 mm的游標卡尺計量每個腐蝕孔的長寬和小圓的直徑，結果如表1所示，可以發現，腐蝕穿孔主要呈現圓孔狀和輪癬狀穿孔，這與CO2腐蝕形貌極為相似。觀察橢圓狀的腐蝕孔，可以發現，橢圓狀腐蝕孔的形成是由兩個互不影響的圓形腐蝕小孔向外發展，在邊緣處相交后形成。從表1可以發現，組號為5的腐蝕孔有最大的穿孔面積，腐蝕孔的外表面呈花瓣狀，尺寸大小為18.66 mm×17.71 mm；組號為7的腐蝕孔最小，呈現橢圓狀，尺寸大小為8.48 mm×6.68 mm。對比圖2(c)腐蝕孔的內外形貌，可以發現，所有的腐蝕孔邊緣處內壁減薄，管段的腐蝕穿孔是由內向外發展，腐蝕穿孔主要集中在油管的一側。對腐蝕穿孔側的另一側管內壁進行了觀測分析，穿孔側對面管壁存在部分次生小孔，呈閉塞狀態，但并未發生穿孔，閉塞孔深度為毫米級，管壁也未發現明顯減薄，這可能是井斜導致腐蝕介質集中在油管的一側，從而造成了油管的一側腐蝕嚴重。油管穿孔處內壁存在紅褐色的腐蝕產物和油漬，但試樣表面未發現犁削溝槽、凹谷、淚滴狀和馬蹄狀，且表面有腐蝕產物積存，故不存在沖刷腐蝕。

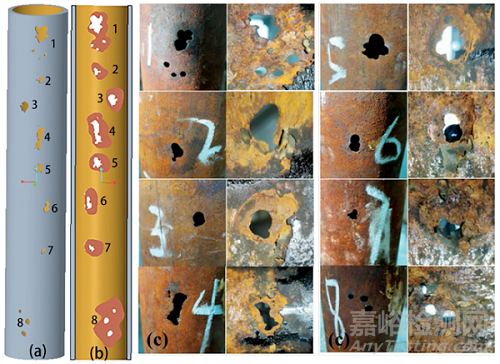

圖 2 海上某油田油管失效的宏觀形貌



（a）失效管段的管外腐蝕穿孔三維模型，（b）失效管段的管內腐蝕穿孔三維模型，（c）各編號對應的腐蝕穿孔的內外壁形貌

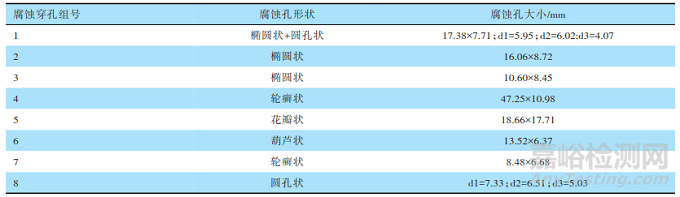

表 1 海上某油田油管腐蝕穿孔的小孔形狀和尺寸





2  理化檢驗及結果



2.1 化學成分分析



在失效油管短節未腐蝕區域的上段、中段和下段處進行取樣，采用280#、500#、1000#的SiC砂紙對試樣進行打磨，除去表面銹跡后，用銼刀劃過試樣表面，將樣品制備成粉末狀，利用硝酸溶解試樣，利用ICP-OES（730，安捷倫，美國）分析失效管段的Cr、Mn等元素的含量，利用碳硫分析儀（CS844，力可，美國）分析該油田失效管段的碳和硫元素含量，其測量結果如表2所示?，F(xiàn)場資料顯示，失效管段短節使用的是L80-3Cr材質；根據API Spec 5CT-2015標準，L80-3Cr材質的Cr元素含量為2%~4%，但從表中可知，失效管段的上段、中段和下段未腐蝕的試樣的Cr元素含量遠小于2%，故排除失效管段材質屬于L80-3Cr材料的可能。查找API Spec 5CT-2015標準和SY/T6875.1-2012《石油天然氣工業特殊環境用油井管》標準中的N80鋼的化學元素含量規定，可以發現，失效管段短節的元素含量滿足兩個標準對N80試樣的元素含量規定，失效油管短節的材質應屬于N80鋼材。

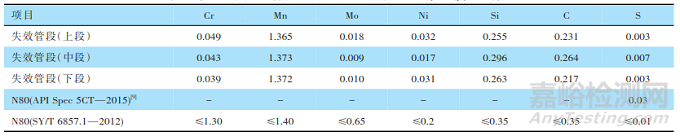

表 2 海上某油田失效油管短節不同位置的化學成分（質量分數）



2.2 力學性能測試



參考GB/T 228.1-2010標準，在失效油管短節未腐蝕區域的上段、中段和下段截取三個平行拉伸試樣。由于油管壁厚較小，試樣的制作選擇片狀拉伸試樣，而非傳統的啞鈴型拉伸試樣，試樣形狀和尺寸如圖3 所示；利用電子萬能試驗機（RGM-6300）進行室溫拉伸試驗，對獲得的應力應變數據繪圖，其結果如圖4 所示；分析材料的力學參數，結果如表4所示。由表4可知，失效油管材料的平均抗拉強度為709 MPa，平均屈服強度為626.3 MPa。失效管段的力學性能測試結果符合API Spec 5ct-2015對N80材料的規定，結合化學成分分析結果，可以明確，該井失效油管為N80材質，非L80-3Cr材質。

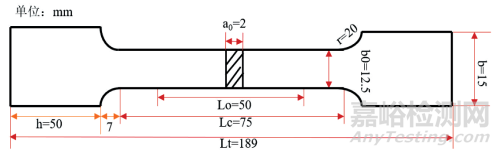

圖3 海上某油田失效油管短節的片狀拉伸試樣的尺寸

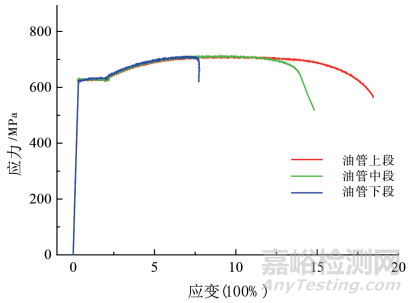

圖4 海上某油田失效油管短節不同位置的應力應變曲線

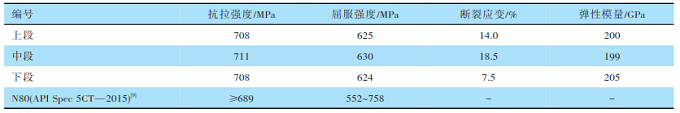

表4 海上某油田失效油管短節不同位置力學性能參數



2.3 腐蝕產物微觀形貌



利用鑷子分別在該失效油管短節的上段（1號孔）、中段（5號）和下段（8號）腐蝕穿孔處的內壁收集腐蝕產物，使用掃描電子顯微鏡（ZEISSE EVO MA15，卡爾蔡司，德國）觀察該腐蝕產物的微觀形貌，結果如圖5所示。其中圖5(a)是1號穿孔處內壁腐蝕產物的微觀形貌，圖5(b)是5號穿孔處內壁腐蝕產物的微觀形貌，圖5(c)是8號穿孔處內壁腐蝕產物的微觀形貌。放大倍數均為500倍，從圖中觀察到，1號腐蝕產物膜表面有少許突起的顆粒，表面較平整致密，但在腐蝕產物膜中間觀察到一條貫穿腐蝕產物膜，寬度約4 µm的裂隙；5號腐蝕產物膜呈現花朵狀，其表面明暗相間，表明腐蝕產物膜表面平整度較差，凸起位置接受電子較多，成像較亮，凹陷位置接受電子較少，成像較暗，其腐蝕產物膜疏松多孔；8號腐蝕產物膜表面明暗分布更加明顯，其表面顆粒較多，在其表面未發現明顯裂紋。當基體在腐蝕環境中發生電化學反應后，F(xiàn)e失去電子與腐蝕溶液中CO32-、S2-和OH-生成FeCO3、FeS和Fe(OH)2的復雜腐蝕產物膜，但生成的腐蝕產物膜表面存在裂隙和孔洞，致密性差，腐蝕介質可穿過這些通道到達基體表面。與基體繼續發生反應，從而使金屬基體繼續發生腐蝕直至穿孔。此外，腐蝕產物與金屬基體自腐蝕電位不同，兩者接觸可能會產生電偶腐蝕，加劇金屬基體的腐蝕情況。

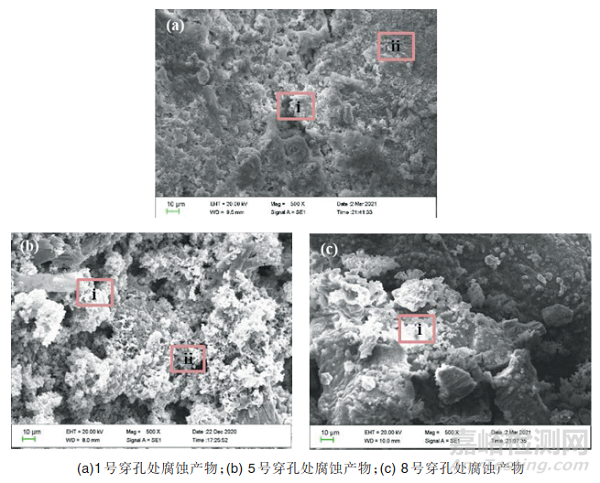

圖5 海上某油田失效管段不同位置腐蝕產物的微觀形貌

(a)1號穿孔處腐蝕產物 5號穿孔處腐蝕產物 8號穿孔處腐蝕產物



利用能譜儀（EDS）分析失效管段不同位置腐蝕產物化學元素含量，結果如表5所示。從表中可知，圖5(a)腐蝕產物中C、O和Fe元素含量較高，腐蝕產物可能由FeCO3、Fe2O3或Fe(OH)2組成，在裂隙處檢測出硫元素含量，表面腐蝕產物可能含有FeS；圖5(b)腐蝕產物在ⅱ區域觀察到Fe元素質量分數含量最高，這可能與此處腐蝕產物膜最為疏松多孔，F(xiàn)e大量溶出有關；圖5(c)腐蝕產物中有最大的Ca元素質量分數，腐蝕產物存在一定量的CaCO3顆粒。

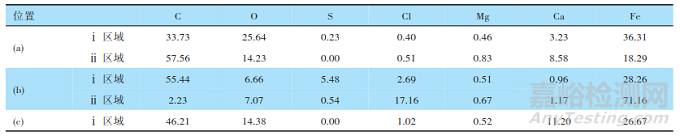

表5腐蝕產物不同區域的元素含量分布



2.4 腐蝕產物分析



采用石油醚和酒精清洗2.3節所述的1號和8號穿孔處的腐蝕產物表面的油漬，經過濾和干燥后利用X射線衍射儀（MPD，PRO，荷蘭）測量腐蝕產物晶體結構，掃描角度2θ：5~90°，采樣步長為0.02°，利用MDI Jade 6處理X射線衍射結果，分析腐蝕產物的化學組成，1號和8號穿孔腐蝕產物對應的衍射峰如圖6(a)和圖6(b)所示。由圖6可知，1號腐蝕產物在2θ=31.20°和52.83°出現衍射峰與FeCO3（PDF#29-0696）的（1 0 4）和（1 1 6）晶面相關；腐蝕產物在2θ=37.39°出現衍射峰對應Fe(OH)2（PDF#13-0089）的（1 0 1）晶面；腐蝕產物在2θ=47.10°出現衍射峰與FeS（PDF#49-1632）的（1 0 2）晶面有關。8號腐蝕產物也存在FeCO3的（1 0 4）晶面的衍射峰和FeS的（1 0 2）晶面衍射峰；與1號腐蝕產物相比，8號腐蝕產物在2θ=29.41°出現衍射峰，這是CaCO3（PDF#05-0586）的（1 0 4）晶面出峰。分析腐蝕產物膜的X射線衍射花樣可知，腐蝕產物膜成分復雜，由FeCO3、Fe(OH)2、FeS和CaCO3組成；其中，F(xiàn)eCO3的衍射峰有最大的強度，表面腐蝕產物膜主要是以FeCO3為主，這與EDS分析結果一致。

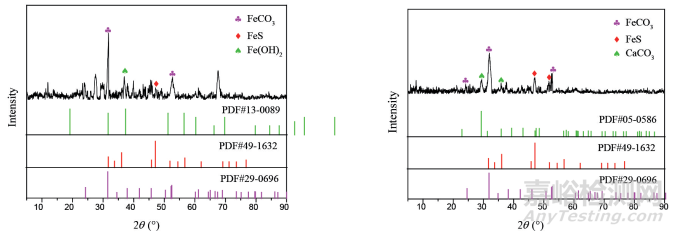

圖6 海上某油田失效管段不同位置腐蝕產物的X射線衍射花樣

(a) 1號腐蝕穿孔；(b) 8號腐蝕穿孔



3  失效原因分析



理化檢驗結果表明：失效管段的化學成分和力學性能不符合API Spec 5CT-2015和SY/T 6857.1-2012標準對L80-3Cr規定，通過對比標準發現，油管短節材質屬于N80鋼，該N80油管短節管段與L80-3Cr油管主體材料相連接，N80油管短節可能由于自腐蝕電位更低從而發生電偶腐蝕，加劇N80油管短節的腐蝕穿孔，該井的油管短節材質不符合要求是造成腐蝕穿孔的主要原因。



此外，分析了N80材質的油管短節發生腐蝕失效的原因。該井屬于二氧化碳油氣井，硫化氫含量極低；鋼材發生CO2腐蝕主要特征就是出現局部點蝕輪癬狀腐蝕和臺地腐蝕，對比N80油管短節發生腐蝕后內外壁宏觀形貌，結合腐蝕產物的EDS分析和XRD分析結果，可以發現，N80油管短節主要是發生CO2腐蝕。CO2氣體本身不具有腐蝕性，溶于水生成H2CO3，電離生成H+、H2CO3和HCO3-等電化學活性物質，從而產生較強的腐蝕性，相同pH值下，其腐蝕性甚至要強于鹽酸溶液。鋼管在高含CO2介質中的腐蝕是非均質過程，是因為表面發生一系列的電化學反應，鋼管腐蝕主要包括H+等物質的陰極反應和鐵溶解發生的陽極反應，主要反應方程如下。

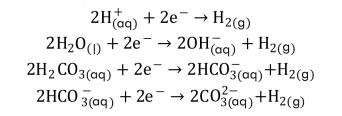

陰極反應如下：



陽極反應過程為：



在失效管段的下段位置，X射線衍射花樣出現Fe(OH)2晶體峰，這和陳長風提出的CO2腐蝕機理結果較為吻合，陳長風認為，在生成最終腐蝕產物膜FeCO3之前，首先會生成Fe(OH)2，F(xiàn)e(OH)2在腐蝕介質中進一步發生反應生成FeCO3腐蝕產物，反應方程式如下。





4  結 語



N80油管短節處腐蝕穿孔主要以管內腐蝕為主，鉆進過程產生的井斜導致腐蝕介質在油管一側聚集，故腐蝕主要集中于油管一側。N80油管短節腐蝕產物主要是FeCO3，油管短節主要發生CO2腐蝕，生成的腐蝕產物膜疏松多孔，致密性差，對基體保護效果弱， 基體持續與腐蝕介質接觸，造出油管穿孔失效。
