1  案例問題

兩部件之間爬電距離限值可能小于電氣間隙的限值嗎?

例如某帶電部件到接地部件之間基本絕緣的工作電壓220V，微觀污染等級2級，I材料組別，查表得到：

爬電距離限值1.3 mm < 電氣間隙限值1.5 mm

2 案例分析

根據GB/T16935.1-2008/IEC60664-1《低壓系統內設備的絕緣配合 第1部分：原理、要求和試驗》標準5.2.2.6條款，原則上如果爬電距離限值“居然”小于電氣間隙限值，就可以“簡單粗暴”改用數值更大的電氣間隙限值作為爬電距離的限值。

同時滿足下述條件可以豁免上述原則：

• 兩部件之間絕緣能承受脈沖電壓；

• 僅在污染等級1和2使用，不在污染等級3使用；

• 考慮海拔修正系數。

3 標準條款

GB/T16935.1-2008/IEC60664-1《低壓系統內設備的絕緣配合 第1部分：原理、要求和試驗》標準

5.2.2.6爬電距離與電氣間隙的關系

爬電距離不能小于相關的電氣間隙，因此最小的爬電距離有可能等于要求的電氣間隙。然而，除此選定尺寸極限外，空氣中的最小電氣間隙與容許的最小爬電距離之間并無物理聯系。

在爬電距離能夠承受相關電氣間隙(表F.2)所要求的電壓情況下，爬電距離小于表F.2中情況A要求的電氣間隙僅能在污染等級1和2的條件下使用。用試驗驗證爬電距離耐受相關電氣間隙的電壓時應考慮海拔修正系數(見6.1.2.2)。

最小電氣間隙和爬電距離的比較見附錄E。

附錄E（資料性附錄）

表F.4中規定的爬電距離和表A.1中電氣間隙的比較

PD——污染等級；

MG——材料組別；

PWM——印刷線路材料

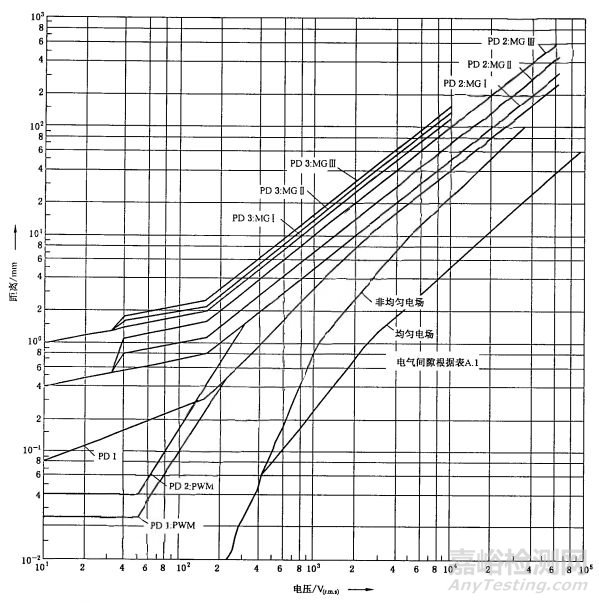

圖E.1 表F.4中規定的爬電距離和表A.1中電氣間隙的比較
