中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

您當前的位置：檢測資訊 > 科研開發(fā)

焊接缺陷產(chǎn)生原因及防止措施

嘉峪檢測網(wǎng)        2022-04-14 13:25

    焊接接頭的不完整性稱為焊接缺陷，主要有焊接裂紋、未焊透、夾渣、氣孔和焊縫外觀缺陷等。這些缺陷減少焊縫截面積，降低承載能力，產(chǎn)生應(yīng)力集中，引起裂紋；降低疲勞強度，易引起焊件破裂導(dǎo)致脆斷。



氣孔(Blow Hole)

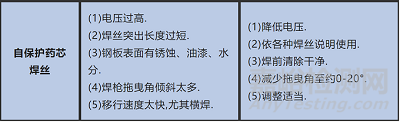

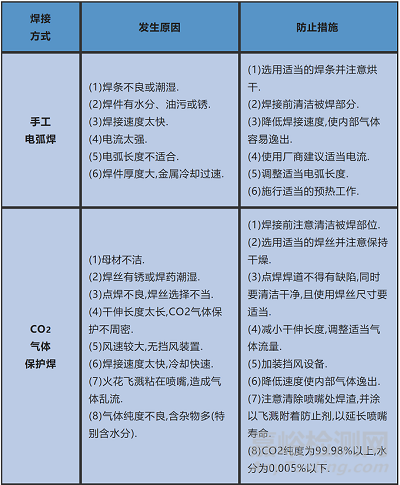

焊接缺陷產(chǎn)生原因及防止措施

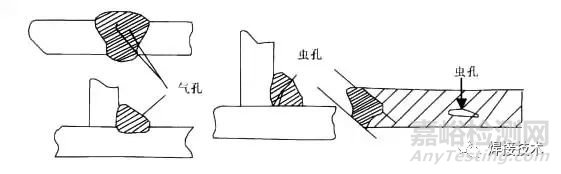

焊接缺陷產(chǎn)生原因及防止措施

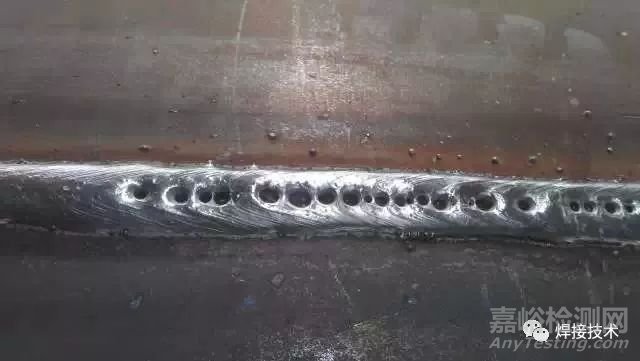

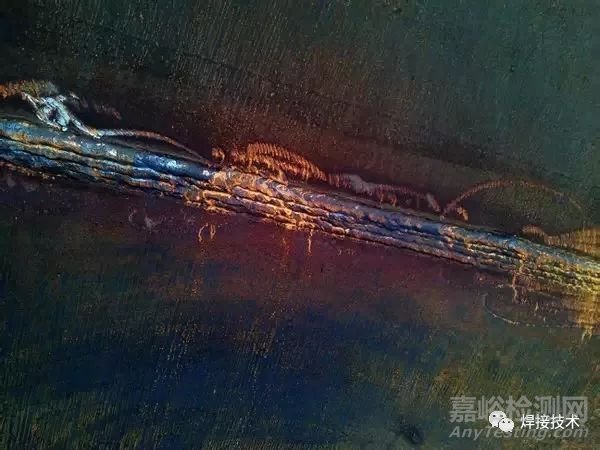

典型缺陷照片



焊接缺陷產(chǎn)生原因及防止措施

焊接缺陷產(chǎn)生原因及防止措施

焊接缺陷產(chǎn)生原因及防止措施

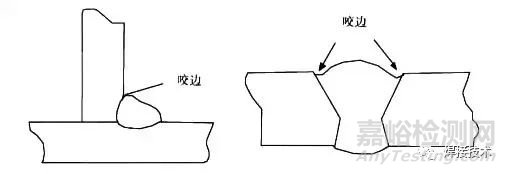

咬邊(Undercut)

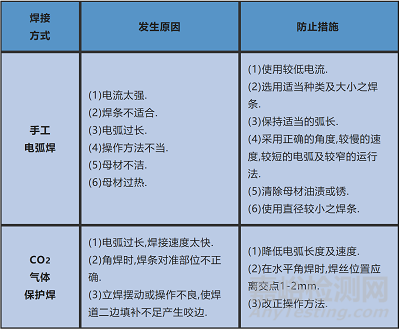

焊接缺陷產(chǎn)生原因及防止措施

焊接缺陷產(chǎn)生原因及防止措施

焊接缺陷產(chǎn)生原因及防止措施

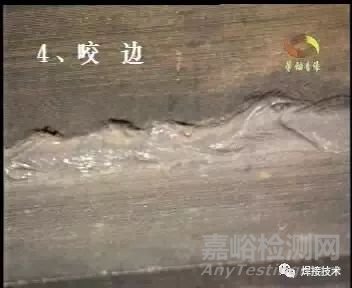

典型缺陷照片



焊接缺陷產(chǎn)生原因及防止措施



夾渣(Slag Inclusion)

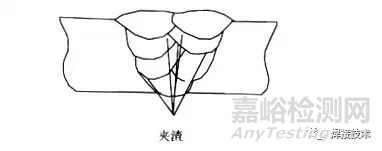

焊接缺陷產(chǎn)生原因及防止措施

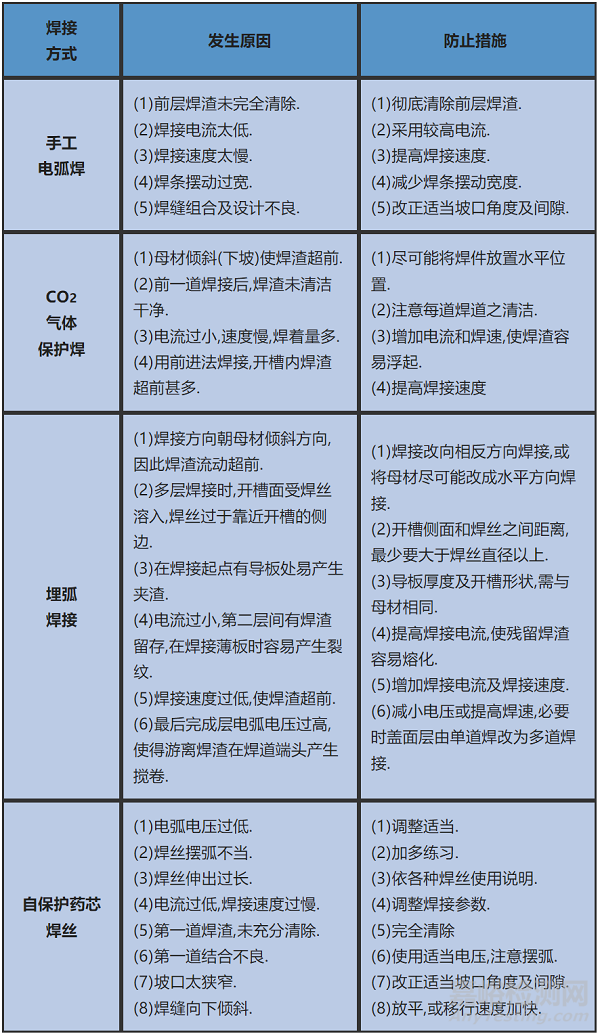

焊接缺陷產(chǎn)生原因及防止措施

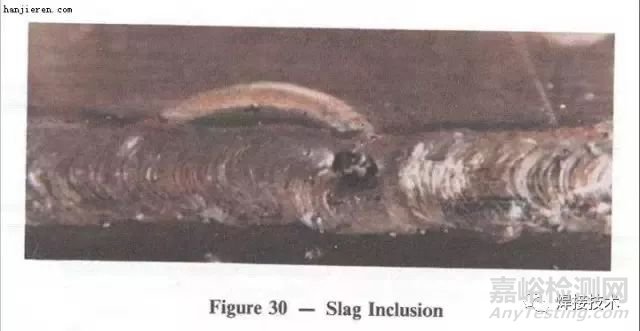

典型缺陷照片



焊接缺陷產(chǎn)生原因及防止措施



未焊透(Incomplete Penetration)

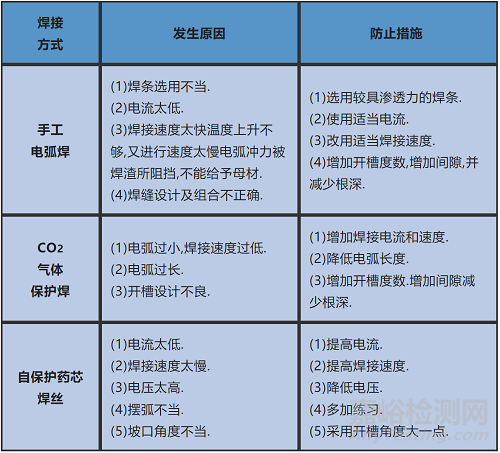

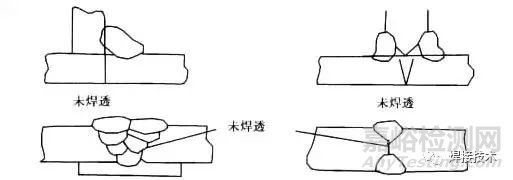

焊接缺陷產(chǎn)生原因及防止措施

焊接缺陷產(chǎn)生原因及防止措施

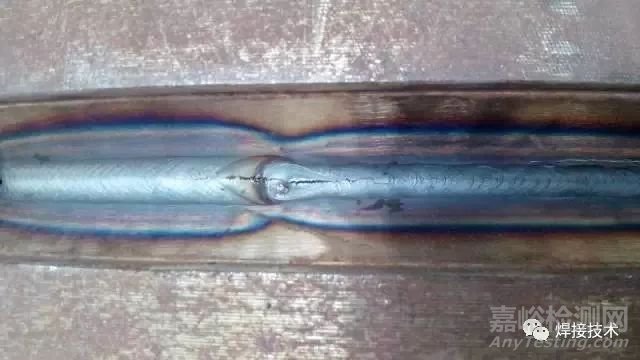

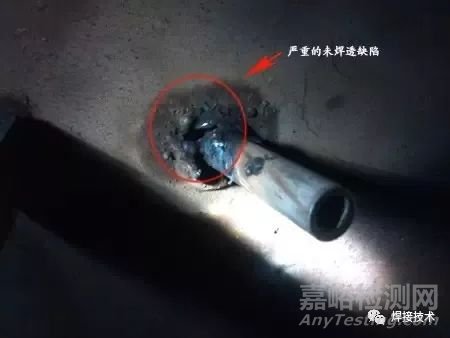

典型缺陷照片



焊接缺陷產(chǎn)生原因及防止措施

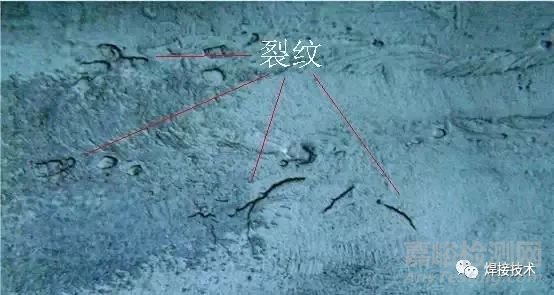

裂紋(Crack)

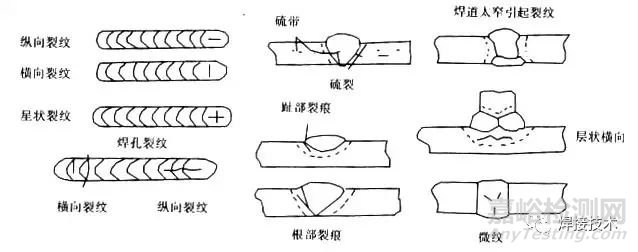

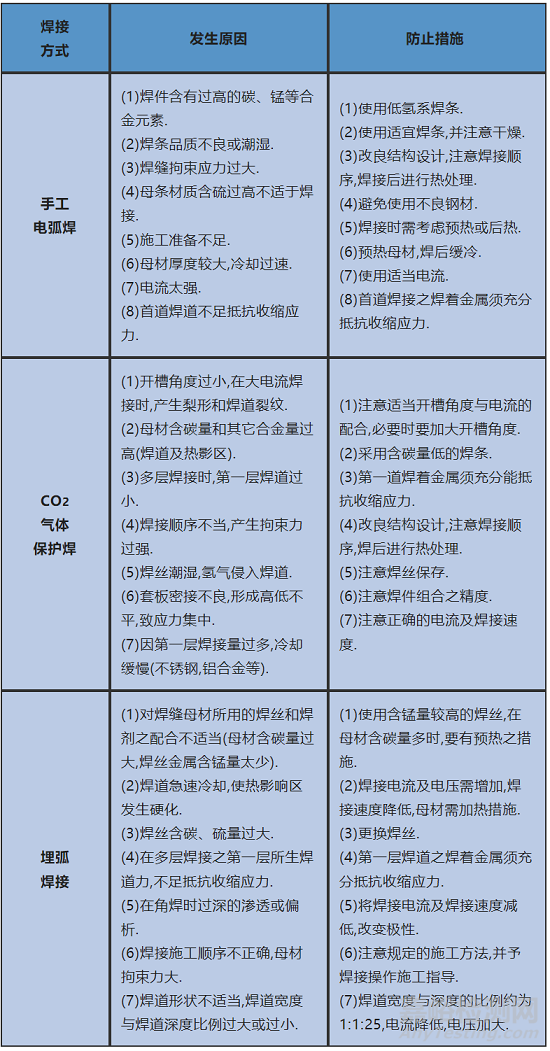

焊接缺陷產(chǎn)生原因及防止措施

焊接缺陷產(chǎn)生原因及防止措施

焊接缺陷產(chǎn)生原因及防止措施



典型缺陷照片



焊接缺陷產(chǎn)生原因及防止措施



變形(Distortion)

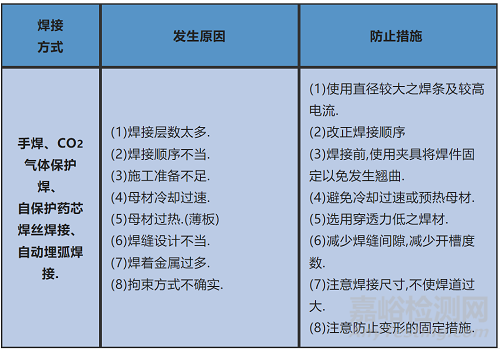

焊接缺陷產(chǎn)生原因及防止措施



焊接缺陷產(chǎn)生原因及防止措施



分享到：

來源：Internet

相關(guān)新聞：
