1、老煉試驗
1.1源起
最初聚焦于元器件，在一定的環境溫度下、較長的時間內對元器件連續施加一定的電應力，通過電--熱應力的綜合作用來加速元器件內部的各種物理、化學反應過程，促使隱藏于元器件內都的各種潛在缺陷及早暴露，從而達到提出早期失效的目的。
該試驗主要針對的是工藝制造過程中因表面沾污、引線焊接不良，溝道漏電，硅片裂紋、氧化層缺陷、局部發熱等一系列缺陷開展的先期工作，同時，對于一些無缺陷的元器件，也可以促使其參數穩定。
1.2老煉試驗及其作用
對于產品而言，老煉試驗（筒稱老煉）是一種用于激發和消除產品早期失效的重要的可靠性篩選和質量控制方法。對于可修復產品，老煉試驗是指出廠前在規定環境下，執行每個產品功能的硬件隨著早期失效期的每次失效不斷加以修復性維修，其可靠性得到提高的過程。對于不可修產品，老煉試驗則是將產品置于功能運行的一種篩選試驗。
大量工程實踐和研究證明，老煉試驗?zāi)芴岣弋a(chǎn)品質量，強化產品可靠性，降低產品過早失效造成的損失和風險。和老煉試驗相關的一個重要問題是確定最優的老煉試驗設置，即老煉試驗優化問題。過去近半個世紀，老煉試驗優化，特別是試驗時間的優化一直是老煉試驗研究的重點，得到了廣泛應用并取得較好成效。
老煉試驗是將所有產品在出廠或交付使用前模擬運行一段時間，通過剔除失效產品或修復性維修提高產品的可靠性，模擬運行時的應力條件如溫度、濕度和電應力等和實際使用時相同或稍高。
工程技術和研究人員對老煉試驗的各個方面都進行了研究。其中最受關注的問題是為獲得最大利潤或最高的可靠性，應該在何種條件下對產品進行多長時間的老煉試驗。老煉如果不充分，則早期失效率仍然很高，造成實際使用時的可靠性不達標以及產品的保修和維修費用。過度老煉則不儀延長產品出廠時間，增加試驗成本，還可能對產品造成嚴重的不良影響。
因此，老煉試驗優化尤其是試驗時間的優化一直是老煉試驗研究的重點。
1.3老煉試驗的分類及一般原則
1)分類
老煉試驗一般分為以下三種類型：
a)常溫老煉；
b)高溫老煉；
c)熱循環老煉。
2)原則
產品應根據其使用環境、組成結構、關鍵性、復雜度、可靠度、壽命等特點和型號要求選取中的一種或兩種試驗類型進行組合，當前航天行業產品一般按如下原則選?。?/span>
a)產品一般采用常溫老煉（舊有認知，不推薦）。
b)產品常溫老煉規定時間較長時，一般選取高溫老煉，高溫老煉的溫度應力應不超過產品最高工作環境溫度（推薦使用）。
c)特殊應用環境的產品，如：實際工作環境是高溫、低溫交變工作的航天飛行器。上面級飛行器產品一般選取熱循環老煉，非溫度交變工作環境的產品可按技術文件選擇熱循環老煉或高溫老煉。老煉的溫度應力應不超過產品技術文件規定的最高、最低工作環境溫度。
d)采用常溫老煉或高溫老煉的產品應按GJB1032或技術文件要求完成應力篩選試驗后再進行老煉試驗。
e)機電結合的產品中，電子電路板應先按整件要求進行單板高溫老煉試驗，單板裝入整機后再進行整機老煉試驗，整機老煉試驗時何按整機技術條件規定選取。
f)老煉試驗應根據產品的使用環境，選擇在較短時間或較容易提供的試驗應力條件下以達到試驗?zāi)康?，但不?yīng)引入新的故障模式。
g)老煉試驗的總時間一般不大于產品壽命的20%：工作壽命按通、斷次數計算的產品，按其產品規范或技術文件規定的通、斷次數和頻率進行通電老煉，通、斷次數一般不超過使用預期壽命次數的5%.
h)老煉試驗時問的遠取與溫及應力和產品的工作環境相關，恨據工程經驗和產品要求選取。
i)應力篩選試驗中的通電時間不計入老煉時間。
j)交付驗收的產品應100%進行老煉試驗。
k)進行老煉的產品應是測試合格的產品。
l)整件老練應在調試合格、裝入整機前進行，整機老煉在出廠測試前進行。
以上要求大多摘自于QJ908B。
1.4老煉試驗和環境應力篩選(ESS)試驗的關系
在這個標題的影響下，不僅要思考老煉試驗與ESS試驗的不同和差異，還可以遐想一下能不能結合的問題。
1)聚焦應力
(1)老煉試驗應力
老煉試驗的應力主要是溫度、濕度、電壓（電應力）。
(2)ESS試驗應力
ESS試驗的應力則是環境應力，對于電子產品而言，主要是溫度和隨機振動應力。
在GJB1032A-2020中對ESS的定義如下：
對產品施加規定的環境應力，以發現和剔除制造過程中的不良零件、元器件和工藝缺陷等早期故障的一種工序或方法。并且特別注明電子產品環境應力篩選①采用溫度循環和隨機振動應力。
同時也特別提出了潛在缺陷(PD),即②產品存在的無法用普通的方法檢測出來的固有或誘發缺陷。
③ESS的整個過程，設備需要通電運行并檢測。
(3)對試驗應力的相關說明

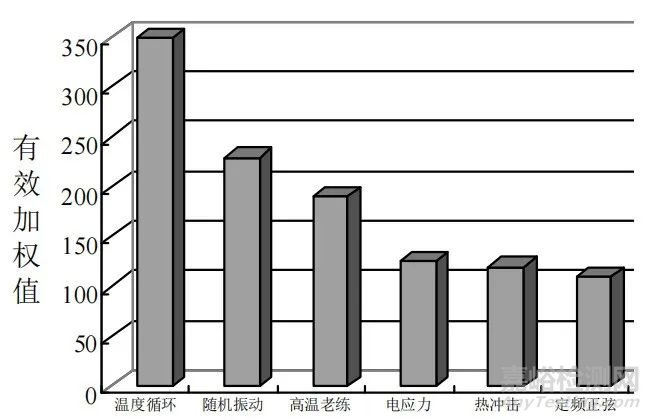

據國內外已發表的ESS調查統計結采說明在常用的13種環境應力中熱循環和隨機振動是最有效的篩選應力（這也就是電子設備修政開蓋后補做溫循和量級減半隨機振動的最初來源)。
從上圖可以看出，溫度循環、隨機振動、高溫老煉的有效加權值較高。篩選應力激發出的主要故障模式如下：
①熱循環
a使涂層材料或線頭上各種微裂紋擴大；
b使粘結不好的接頭松馳；
c使螺釘連接或鉚接不當?shù)慕宇^松弛；
d材料熱膨脹系數不同產生的變形和應力引起的故障；
e使機械張力不足的壓配接頭松馳；
f使質差的釬焊接觸電阻加大或造成開路；
g使運動件及密封件故障；
②隨機振動
a結構部件引線或元件接頭產生疲勞（特別是導線上有微裂紋的情況下）；
b電統磨損；
c接頭松馳：
d安裝加工不當?shù)募呻娐菲撀洌?/span>
e匯流條及連到電路板上的釬焊接頭受到振動應力引起釬接薄弱點故障；
f元器件及引線布置不良而造成損壞；
g已受損或安裝不當?shù)拇嘈越^緣材料出現裂紋。
以上主要摘自QJ3138。
(4)小小結
在溫度循環、隨機振動之后，老煉試驗依舊可以通過溫度應力、電應力、濕度等環節去別除一些早期失效。
2)聚焦測試
(1)老煉試驗的測試
常溫老煉和高溫老煉：
①每個工作周期或間隔測試時間開始時，都應對受試產品進行功能測試，測試其主要參數。
②受試產品應在老煉工作周期內連續進行老煉試驗，一般4h為一個老煉工作周期，也可以將產品技術文件規定的“一次連續通電時間”定為一個老煉工作周期，至少間隔4h應進行一次功能測試。每個工作周期結束時，一般應斷電0.5h,然后再通電老煉，斷電時問不計入老煉時間。
③若受試產品老煉試驗過程中有不斷電要求，應規定間隔測試時間，在每次間隔測試時間內進行功能測試。
(2)ESS試驗的測試
ESS的有效性取決于在環境應力施加之前、施加期間和施加之后，對受篩選產品性能監測的完善程度，在環境應力施加之前應對所有功能參數進行檢測，并盡可能地得到定量結果，這將成為一個參考基準，以備在其后的篩選的各個分段中用于判斷故障或是性能惡化的程度。
(3)小小結
兩個都強調測試，并且ESS還是連續監測。需要關注的是一些設備雖然有動作輸出，但如果沒有負載，那么其測試設備要盡量帶一些模擬負載；同樣道理，對于有機械動作產品的測試要考慮一些機械部件的實標動作大數限制。
3)聚焦實際測試效果

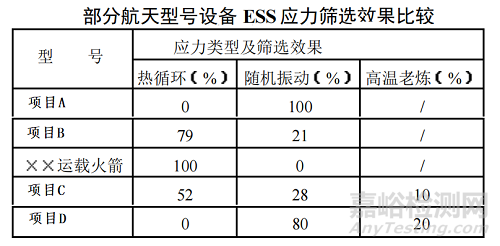

從國內實踐看，各類型號在部分設備上的ESS經驗除上述熱循環和隨機振動應力之外，高溫老練也是必要的，特別是在穩定性能方面可發揮較好的作用。
上表中所列的是摘自Q3138中的一些具體情形，但具體情形還需要具體分斤。但此表格也從側面反映了一個趨勢，就是經過ESS已經可以暴露至少80%以上的問題，也表明高溫老煉在當前形勢下也是必要的。
2、加速老煉

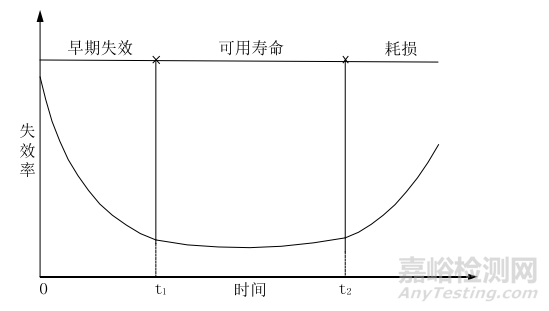

隨著產品設計和生產工藝不斷完善，制造水平不斷提升，產品的可靠性越來越高，壽命越來越長，即使是潛在的早期失效產品在正常應力下也需要很長時間才會失效。為縮短老煉試驗時間，降低費用，在保證產品失效機理不變的前提下，通常在高應力，如升高的溫度和電應力等條件下進行加速老煉試驗。
2.1加速老煉試驗中的失效率模型
加速老煉試驗中應力對產品失效行為的影響和加速壽命試驗(accelerated life tests,ALT)類似，因此可以借鑒加速壽命試驗中一些基本的統計性質和模型建立加速老煉試驗優化中產品的失效率模型。
目前有三種不同的加速壽命試驗方法：
(1)保持受試產品的工作條件和正常使用時相同，增大產品的使用頻率，這行加速方法適用于家用電器或汽車輪胎等每天使用時間大致相同的產品；
(2)改變受試產品的工作條件，將其置于比正常工作條件更嚴酷的環境中工作用于加速失效：
(3)根據受試產品的某種退化機理，如金屬的腐蝕、機械部件的磨損和橡膠彈性的退化等施加相應的加速應力促使產品的退化加速，這種方法又稱為加速退化試驗(accelerated degradation tests,ADT)。
1)加速因子Af
加速壽命試驗中使用最普遍的一類參數失效時間回歸模型是加速失效時間(accelerated failure time,AFT)回歸模型。
AFT可歸模型的主要假定是，失效時間和施加的應力大小成反比，即高應力下產品的失效時間比低應力下的失效時間要短，井且失效時間的分布形式一致。
在AFT回歸模型中，假設應力矢量z作用下產品的對數壽命Y=logT服從位置參數為u（z）（與應力矢量z相關）、尺度參數為δ的統計分布，其形式如下：
其中ε是一個隨機變量，其分布與無關。
位置參數u（z）服從某個假定的壽命應力關系，如μ（z1，z2）=θ0+θ1Z1+θ2Z2是已知的應力函數。
常用的逆冪律模型和阿倫尼斯模型是這個簡單的壽命應力關系的特殊形式。
AFT回歸模型假設協變量（施加的應力）對失效時間起乘法的作用，或線性作用于對數失效時間，而不是乘法作用于失效率。
在AFT回歸模型中，假設加速條件下的應力水平均在真正加速的范圍之內（即大于使用時應力水平，小于失效的應力水平)，如果高應力水平下失效時問的分布已知，且與正常應力之間的時問尺度變化關系也已知，那么就能推導出產品在正常和其它任何應力條件下的失效時間分布，為了實用起見，常假設加速應力下的時間尺度變換（也稱為加速因子，記為A并且大于1)但定，這說明有一個線性加速。
基于AFT回歸模型假設可符到加速老煉試驗中產品的失效率模型。
假設產品在正常工作條件下的壽命為絕對連續非負隨機變量X0,其分布函數為F0（t）,概率密度函數為f0（t），失效率函數r0（t）:
其中：
，又稱為可靠度函數R0（t），
將產品在加速老煉試驗應力條作下的壽命、分布函數和失效率函數分別記為
并假設加速老煉試驗應力相對于正常應力的加速因子Af>1恒定，則產品在正常使用和加速老煉試驗應力條件下的壽命，分布函數，概率密度函數和失效率之間的關系分別如下：
另一方面，如果產品進行固定時間b的加速老煉試驗，那么在線性加速AFT回歸模型假設下，老煉試驗后產品轉換為衛常使用條件下的“虛擬壽命”則為Afb。于是，經過b時間加速老煉試驗后，產品在正常應力條件下工作t時間的生存函數可以表示為：
從上式很容易看出，經過b時間加速老煉試驗后的產品，實際使用時間為u時的失效率為：
綜合產品在加速老煉試驗階段和實際使用階段的失效率函數，加速老煉試驗時間為b時，產品的失效率函數λb（t）可以表示為：
其中當Af=1時，對于任意時間λb（t）=r0（t）恒成立。
加速因子Af在加速老煉試登的失效率模型中十分關鍵，通?；诋a(chǎn)品失效時間的分布和加速方程確定加速因子Af的具體形式。
2)幾種加速因子模型
(1)單應力加速因子摸型
①阿倫尼斯(Arrhenius)模型
高溫是在微電子器件加速壽命試驗中最常使用的環境應力，溫度對器件的影響通常可以用阿倫尼斯反應速率公式描述：
式中，r為反應速率：A為與溫度無關的未知常數：E為激活能(eV，分子參與反應所需要的能量：k為玻爾茲曼常數(8.617×10^(-5)eV/K):T為溫度(K)。
假設器作壽命和反應速率的倒數成比例，則上式可以寫成
如果加速試驗溫度為TA,正常工作溫度為T0,對應的產品壽命分別記為LA和L0,則溫度TA,相對于T0的阿倫尼斯加速因子可以表示為：
②艾林(Eyring)模型
和阿倫尼斯模型類似，艾林模型也常用于對溫度作為加速應力的壽命數據進行建模。此外，艾林模型還可以對電場等其它應力加速試險的壽命數據建模，因此它比阿倫尼斯模型更具有普遍性。描述加速應力為溫度的艾林模型是：
其中，r為反應速率：γ0為與溫度無關的未知常數：A(T)為溫度的函數，一般取A(T)=T^（m）其它參數的意義和阿倫尼斯模型相同。
加速試驗溫度TA相對于正常工作溫度T0的艾林加速因子為：
③逆冪律模型
用電應力作為加速應力在加速試驗中很常見。逆冪律模型是從動力學理論和激活能中得出，常用于描述電應力和壓力等應力對產品退化率的影響，值得指出的是，它是一個經驗?zāi)Ｐ?，平均失效時間隨施加應力的次冪的減小而增大。逆冪律的表達式為：
式中，LA是加速應力Av下的平均壽命：C和n是常數。正常工作條件下的平均壽命是：
于是，加速應力Aγ相對于正常工作應力V0的逆冪律加速因子為：
④Coffin-Manson模型
Coffin-Manson模型反映產品在熱循序應力作用下導致的疲勞失效，也被成功用于模擬焊點受到溫度沖擊后的裂紋擴展過程，因此可應用于描述產品熱疲勞失效與溫度循環應力的關系，
Coffin-Manson模型的一般形式為：
式中：
N一循序次數：
△T一溫度范圍：
f一循環頻率：
Tmax一最高溫度：
Ea——激活能：
K一波耳茲受常數，為8.617×10^(-5)eV/K:
δ,β0、β1—待定系數。
(2)多應力加速因子模型
如采單個應力的加速效果不理想，此時可以對和產品失效密切相關的多個應力同時進行加速，這樣不僅可進一步縮短試驗時間，也不必讓單個應力水平太高而改變產品的失效機理。
①廣義Eyring模型
如果加速應力是溫度和另一個非熱力學應力，如濕度和電壓等，此時，反應率模型可表示為：
其中φ(S)是非熱力學應力的函數，T為絕對溫度(K),γ1=Ea，γo、γ2、γ3描述了特定的物理化學過程的特征。
考慮m=0的情形。假設加速試驗溫度和非熱力學應力分別為TA和SA,正常工作條件的溫度和非熱力學應力分別為T0,和S0,那么加速因子為：
②溫度-電壓加速模型
當加速應力是溫度和電壓時，描述溫度電壓加速對產品性能的影響有多種不同的模型。例如，Meeker和Escobar分析了溫度--電壓加速對玻璃電容器失效的影響，采用簡單的線性模型描述溫度和電壓與壽命分布位置參數的關系，Boyko和Gerlach以及Klinger則利用廣義Eyring模型描述溫度-電壓加速模型。
假設溫度和電壓分別記為T 和V ，令 X=log V，可得到
如果γ3=0，則溫度和電壓不存在相互作用，那么R(T,V)可以分成不相關的兩項。于是，在廣義 Eyring 模型假設下，溫度-電壓加速模型的加速因子可以表示為：
而在實際工程應用中，一般簡化為如下公式：
式中：
N——某壽命特征：
A、B、C、D是待定的常數；
K——波耳茲曼常數，為8.617×10^(-5)eV/K;
T——絕對溫度；
V——電壓。
③溫度-濕度加速模型
相對濕度是影響很多產品性能的另一重要因素，它通常和溫度一起對產品的腐蝕或其它的化學反應進行加速。
這里介紹用廣義Eyring模型作為溫度-濕度加速模型。T表示絕對溫度，RH表示相對濕度，令X=log(RH),可得到
如果γ3=0,則溫度和濕度之間不存在相互作用，此時該模型退化為有名的Peck模型。溫度濕度加速模型的加速因子為：
為了進一步減少時間，常常還將電壓應力與它們結合在一起。在溫度、相對濕度和電壓應力秦件下，產品失效時問可以表示為(Gunn,Camenga,Maik在1983年提出)：
式中：
N一壽命特征：
V一施加的電壓：
Ea一激活能：
K一波耳茲曼常數：
B—常數：
RH一相對濕度。
3)工程實踐中常用加速因子計算及參數取值
（1）溫度加速因子
溫度的加速因子由Arrhenius模型計算，見公式
其中：
TAF一溫度加速因子
k一玻爾茲曼常數(k=8.617×10^(-5）eV/K)
Ea一激活能(eV)
Tmormal一室溫絕對溫度
Tstress一高溫下的絕對酒度

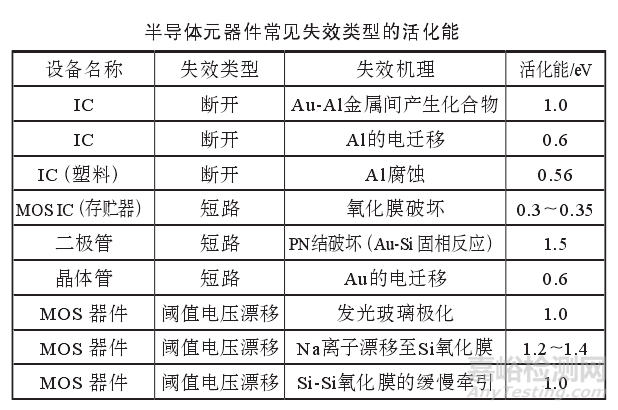

大多數電子元器作的失效都可以采用Arrhenius模型，常見的失效反應的激活能Ea約為0.6-1.2.
（2）濕度加速因子·
濕度的加速因子由Hallberg和Peck模型計算，見公式
其中，HAF——濕度加速因子，RHnormal——正常工作相對濕度，RHstress——加速試驗相對速度，n——濕度的加速率常數，一般為2~3。
（3）電壓加速因子
電壓的加速因子由 Eyring模型計算，見公式
其中，VAF——電壓加速因子，Vnormal——正常工作電壓，Vstress——加速試驗電壓，β——電壓的加速率常數，通常為0.5~1.0。
（4）溫度變化加速因子
溫度變化的加速因子由Coffin － Mason 公式計算，見公式
其中，TEAF——溫度變化加速因子，ΔTnormal——正常應力下的溫度變化，ΔTstress——加速試驗下的溫度變化，n——溫度變化的加速率常數，不同失效類型對應值不同，一般為4~8。
(5)恒溫恒濕偏壓加速壽命試驗加速因子計算
式中：
Tn即正常溫度，Ts即加速溫度：
RHs即加速濕度，RHn即正常濕度：
Vs即加速電壓，Vn即加速電壓。
2.2高溫加速老煉
高溫加速老煉是指所加的溫度應力要高于室溫，根據電子產品的元器件所能夠正常工作的環境溫度，以及其在穩定工作工況下的溫升幅度，確認的一個高于室溫環境低于元器件所能夠承受的最高溫度區間內的溫度值，參照相關模型計算高溫試驗計算高溫加速因子，計算出高溫老煉時間，采用高溫短時間的一種加速試驗。
對于按照《電子產品老煉試驗條件》(QJ908B-2012)和《地地戰略導彈電子裝備整機老煉通用規范》(GJBz20426-97)條件要求進行常溫老煉和高溫加速老煉的設備，其高溫加速老煉參見上述兩個標準的具體要求。
1)溫度應力確認
老煉過程需要施加溫度應力，而溫度應力的施加會導致老煉條件下的晶體管類型器件漏電流增加。器件結溫和漏電流之問星現正反饋關系：老煉時溫度增加，導致漏電流里指數增加：而漏電流和漏功耗增加，進一步導致器件結溫升高：繼續導致漏電流星指數增加，如此反復下去會導致結溫大于材料的溫度耐受值，直至器件損壞。
最高溫度部組件所受的最高溫度不得超過構成部組件的任何元器件或材料的最高額定溫度的最低，并考慮產品技術條件規定的最高溫度值。
需強調的是：為了保證獲得最好的篩選效果，應慎重選擇最高溫度，超過最高額值可能會導致?lián)p傷無缺陷的元器件或材料這就違背了篩遠原則，如果不便于用分析方法確定通電篩選時的工作溫度，應當對第進的產品進行熱測量，以便確定最高和最低篩選溫度。
2)電應力
被老煉電子設備應當動態工作。
電應力主要指使被老排電子產品所加電源的電壓水平，一般包括額定電壓、最低電壓和最高電壓。
3)加速老煉時間的確認
根據Arrhenius模型按照公式，計算高溫老煉的加速因子：
(1)式中：
A--加速因子：
Ea--激活能（活化能，eV),一般選用0.6：
K--波爾茲曼常數(8.617×10^(-5)eV/K):
Tu--設備正常使同的絕對溫度，單位為開爾文(K)；
Te--應力作用的絕對溫度，單位為開爾文(K。
根據加速因子計算應力溫度下的老煉時間：
(2)式中：
Te--應力溫度下老煉時間，單位為秒：
Tu--設備正常使用下老煉時同，單位為秒.
4)實際使用效果
某設備的整機老煉飾選試驗要求：
按QJ908B《電子產品老煉試驗方法》的要求在老煉試驗臺上進行。常溫老煉(15~35℃)累計加電時間200h:或高溫老練(55℃士3℃)累計加電時問48h。電源電壓28v下常溫老煉100h(高溫老練24h),25V和31V常溫老煉各50h(高溫老練各12h).當老煉達到規定的累計時間后斷電，在常溫下選行全面檢查測試。實際操作中按照高溫加速老煉進行。
取正常工作溫度約為27℃，加速因子、老練時間計算如下：
則te=200/7.24≈28h
根據計算可以看出，目前的老煉試驗時問已經為48，超過理論計算的28h,接近于常溫老煉350小時的量級。
可以看出，即使是加嚴了的高溫老煉，其所用時問也儀為原先的1/4弱，板大的節約了時間和人力成本，縮短了產品試驗周期。目前該高溫老煉方法已經形成了相應基礎層級標準，并且在新研型號中已經得到了較為廣泛的應用。
3、結論
其實有幾個點需要關注：
①老煉是在ESS之后，就只剩下常溫老煉和高溫老煉了，因為溫度循環在ESS之中已經做過了，再做效果不大，或者可以引入過試驗的風險，但常溫老煉時間大長，因此是議高溫老煉：
②在電應力層面，對于整個單機而言正負若干伏電壓變化僅是拉偏試驗，看設備在此電壓下工作是否正常，一般智能設備都會有二次電源，已經足夠把這一因素抵消掉，因此此時的拉偏意義不大，也不能簡單視為電壓的加速；
③在經歷了元器件本身的老煉之后，板卡、整機的老煉也是必要的，因為有工藝、有應力釋放的問題在；
④老煉或者是加速，應該還有一個層次的意思，那就是一些部件的應力釋放，不過是某些特性的衰堿，還是安裝應力、材料應力的釋放和趨緩，那么室溫靜置在某種意義上也可以視作是一種“老煉”（比如慣性器件的應力釋放），在躺平的狀態下，才能夠釋放出內心中積郁已久的一些不好的東西，達到一個被峰之前的波谷，也就是一個全新的起點。
參考資料
1、《老煉試驗優化建模與應用研究》，黃秀平，國防科技大學，2016年4月
2、《確定整機老煉時間的一種統計方法》，徐福榮、劉馥，《宇航學報》，1984年7月第3期
3、《高流量濕化氧療裝備的有效使用期限評價方法研究》，鄧振進，《中國醫療設備》，2021年第36卷09期
4、《PLC控制器應力加速試驗》，衣磊，《建設機械技術與管理》，2019年2月
5、《LED模組恒定應力加速壽命試驗》，肖雷，《電子科學技術》，第1在第2期，2014年11月
6、《電解電容加速壽命試驗的研究與應用探討》，黃兆軍，《日用電器》，2013年8月
7、《可靠性加速壽命試驗綜述》，吳松，《電子產品可靠性與環境試驗》，2021年02月，第39卷第1期
8、《可靠壽命消耗評估中的加速系數法》，傅惠民，《機電產品開發與創新》，第33卷第6期，2020年11月
9、《印制電路板加速壽命試驗方法綜述》，劉立國，《印制電路信息》，2021年No1
10、《電子產品老煉試驗方法》(QJ908B-2012),徐明仙、李光杰、邵進
11、《航天產品環境應力篩速指南》(QJ3138-2001),宋文治、施修明.伍平洋
12、《電子產品環境應力篩選指南》(GB1032A-2020),朱曦全、賈業寧、宋文治、祝耀昌、李傳日、陳咸康、紀春陽
13、《元器件老煉試驗》，公眾號：可靠性雜談
14、《什么是老煉試驗，怎么做？》，公眾號：可靠性交流
