     橫力彎曲的梁橫截面上既有彎矩又有剪力，所以橫截面上既有正應力又有切應力。下面，討論幾種常見截面梁的彎曲切應力。



矩形截面

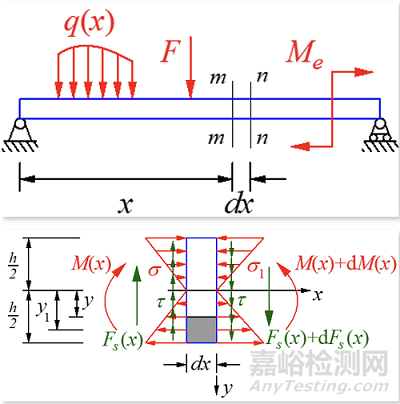

     從發生橫力彎曲的梁上截取長度為dx的微段，該段梁上沒有載荷作用，微段兩側截面上的剪力相等，但方向相反。右側截面上的彎矩相對左側截面有增量，因?yàn)閺澗夭坏龋蚨鴥山孛嫔系恼龖?yīng)力也不相同。





     對于狹長矩形截面，由于梁的側面上無切應力，根據切應力互等定理，截面上兩側邊各點處的切應力與邊界相切，即與邊界平行，梁發生對稱彎曲，對稱軸y軸上的切應力一定沿著y方向，在狹長截面上切應力沿寬度方向變化不大。



     于是，關于橫截面上切應力的分布規律，作以下假設：



橫截面上各點的切應力的方向都平行于剪力；



切應力沿截面寬度均勻分布，即與中性軸平行的橫線上各點的切應力大小相等。



      截面高寬比大于2的情況下，以上述假定為基礎得到的解與彈性理論的精確解相比，有足夠的精確度。

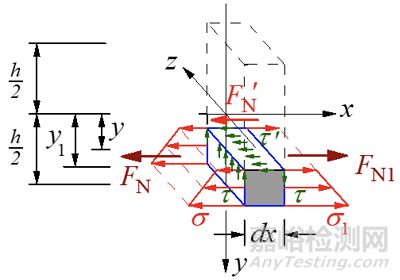

      根據切應力互等定理，橫截面垂直的縱向截面上應存在與橫截面上大小相等的切應力。沿矩中性軸距離y 的縱向面把微段截開，取縱向面下側微元，受力如圖所示。





     左側截面上正應力的合力為





     右側截面上正應力的合力為





      顯然這兩個合力大小不等，縱向截面上必存在一個沿軸向的力使微段保持平衡，這個力為切應力的合力，這也證明了縱向截面上存在切應力，由于dx是小量，則設縱向面的切應力均勻分布

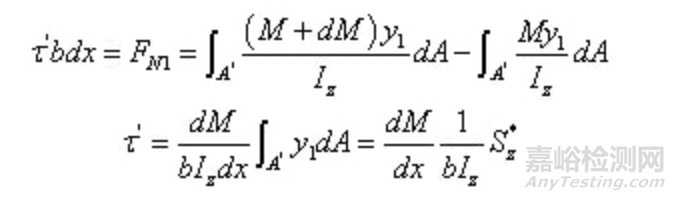

      根據平衡條件





      即





     其中





     由切應力互等定理及剪力與彎矩之間的微分關系





     可得





     其中：b為截面上矩中性軸為y的橫線的寬度，對于矩形截面為常數；Iz為整個橫截面對中性軸的慣性矩；Sz*為橫截面上矩中性軸為y的橫線以外部分的面積對中性軸的靜矩；Fs為橫截面上的剪力。

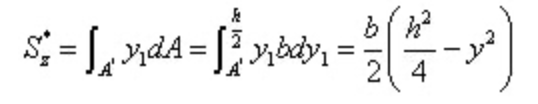

     其中





     代入切應力計算公式

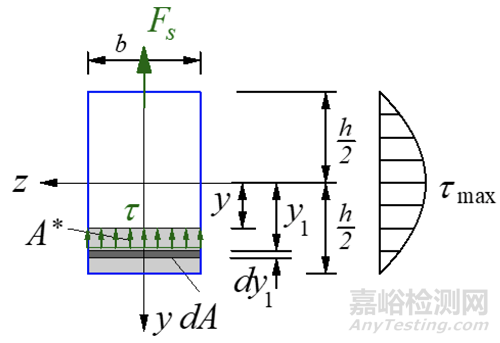

     切應力沿截面高度為拋物線分布，當y=0時，即中性軸處有截面上的最大切應力

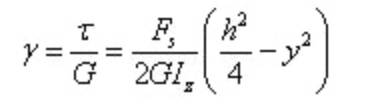

     角應變?yōu)?/span>

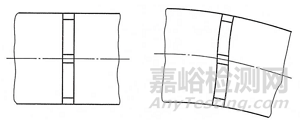

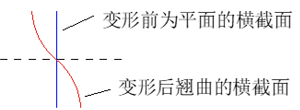

      可見角應變大小沿截面高度也為拋物線分布，此時橫力彎曲時橫截面翹曲形狀如下圖，驗證了橫力彎曲變形不滿足平面假設。





      剪力不變的橫力彎曲，相鄰橫截面上的切應力相同，翹曲程度也相同，縱向纖維的長度不因截面翹曲而改變，因此不會引起附加的正應力。若剪力隨截面位置而變化，相鄰兩截面上的翹曲程度不同，在截面上引起附加的正應力。



      對于其他形狀的對稱截面，均可按上述的推導方法，求得切應力的近似解。對于矩形截面，在應力計算公式中截面寬度b為常數，而中性軸一側的半個橫截面面積對中性軸的靜矩最大，所以中性軸上各點處的切應力為最大。



      對于其他形狀的對稱截面，橫截面上的最大切應力通常也均發生在中性軸上的各點處，只有寬度在中性軸處顯著增大的截面（如十字形截面）或某些變寬度的截面（如等腰三角形截面）等除外。因此，下面對于工字形、環形和圓形截面梁，主要討論其中性軸上各點處的最大切應力。



圓截面





      由切應力互等定理，在圓截面邊緣上各點處切應力的方向與圓周相切。而在對稱軸的各點處，由對稱性其切應力必沿y方向。因此，切應力分布規律可以假設為：



沿距中性軸為y 的寬度上各點處的切應力均匯交于對稱軸一點；



沿寬度各點處切應力沿y 方向的分量相等。

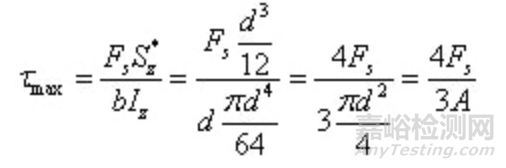

     圓截面的最大切應力仍在中性軸上。由于在中性軸兩端處切應力的方向均與圓周相切，且與外力作用方向平行，故中性軸上各點處的切應力方向均與外力平行，且數值相等。最大切應力為





工字形截面

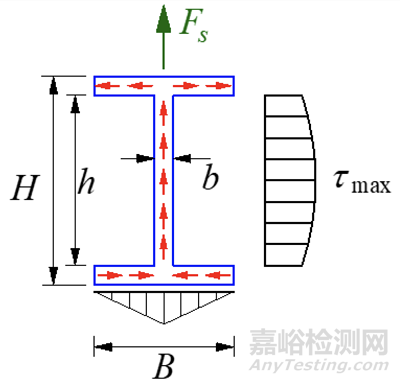

      工字形形截面屬于開口薄壁截面，且應力分布如圖，沿壁厚切應力大小相等，稱為切應力流，流向沿著剪力的方向（與水流一樣，沿著剪力方向，從上游流向下游）。翼緣上平行于y軸的切應力分量是次要的，忽略不計，主要是與翼緣長邊平行的切應力分量。腹板上的切應力為拋物線分布，應力大小如圖所示，其最大切應力在中性軸處。

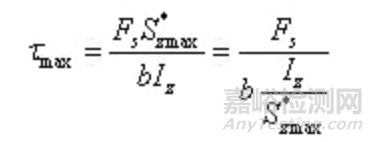

      如果是工字形型鋼，最大切應力





   其中，b 為腹板的厚度，Iz/S*zmax可以查型鋼表得到。

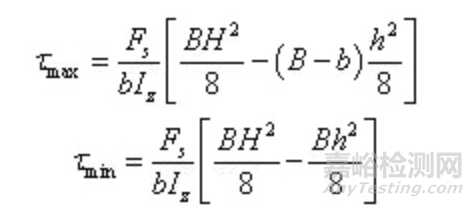

      如果是三個狹長矩形組成的工字形截面，可求得腹板上的最大和最小切應力分別是





     從以上兩式看出，腹板的寬度遠小于翼緣的寬度，因此腹板上的最大切應力與最小切應力實際上相差不大。所以，可以認為在腹板上切應力大致是呈均勻分布的。腹板上的切應力合力占到總剪力的95-97%，橫截面上的剪力絕大部分由腹板所負擔。既然腹板幾乎負擔了截面上的全部剪力，而且腹板上的切應力又接近于均勻分布，則最大切應力可以用腹極的截面面積除剪力近似計算最大切應力





     同時，工字梁翼緣的全部面積都在離中性軸最遠處，每一點的正應力都比較大，所以翼緣負擔了截面上的大部分彎矩。



薄壁環形截面



     薄壁環形截面，厚度為d，環的平均半徑為r，厚度遠小于平均半徑，故可假設：



橫截面上切應力的大小沿壁厚大小相等；



切應力的方向與截面中線相切，切應力流方向沿著剪力方向。





     最大切應力位于中性軸





    式中，A 為環形截面的面積。



梁的強度條件



     彎曲正應力強度條件：



關于中性軸對稱的截面，其最大拉正應力和最大壓正應力相等，常用塑性材料，其強度條件





關于中性軸不對稱的截面，其最大拉正應力和最大壓正應力不相等，常用脆性材料，其強度條件





     彎曲切應力的強度條件是





提高梁彎曲強度的措施



      彎曲正應力是控制梁的主要因素。所以彎曲正應力的強度條件，往往是設計梁的主要依據。





      從強度條件出發，要提高梁的承載能力應從兩方面考慮，一方面是合理安排梁的受力情況，降低最大彎矩值；另一方面則是采用合理的截面形狀，提高截面的抗彎截面系數，充分利用材料的性能。



1. 合理安排梁的受力情況



      改善梁的受力情況，盡量降低梁內的最大彎矩。

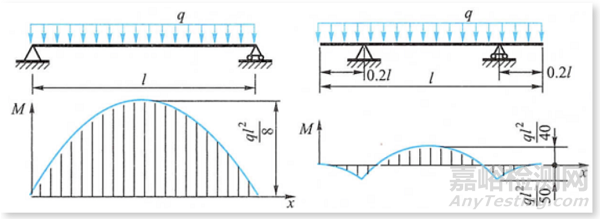

      如圖所示受均布載荷的梁，當把支座從梁的兩端位置向里移動一段距離后，梁上的最大彎矩大大減小。如門式起重機的大梁、柱形容器等，其支撐點略向中間移動，都可以取得降低最大彎矩值的效果。



2. 梁的合理截面



      抗彎截面系數越大，則應力越小，梁的承載能力越高。

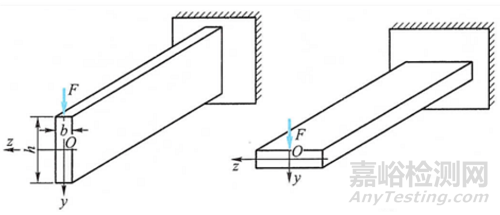

      如受豎直方向載荷作用的梁，把截面豎放時的抗彎截面系數較大，豎放比平放更為合理。



      在提高截面的抗彎截面系數的同時，還希望用較少的材料，達到較好的經濟性。因此，一般用抗彎截面系數與截面面積的比值衡量截面設計的合理性。在相同截面面積的情況下，矩形截面（高度大于寬度）比圓形截面合理，而工字形截面或箱形截面比矩形截面合理。所以，為了充分利用材料，應盡可能地把材料放置到離中性軸較遠處。



      在討論截面的合理形狀時，還應考慮到材料的特性。對抗拉和抗壓強度相同的材料（如低碳鋼），宜采用對中性軸對稱的截面，如圓形、矩形、工字形、箱形等。這樣可使截面上、下邊緣處的最大拉應力和最大壓應力數值相等。



       對抗拉和抗壓強度不相等的材料（如鑄鐵、水泥等），宜采用中性軸偏向于受拉一側的截面形狀。



等強度梁的概念



     前面討論的梁都是等截面的，抗彎截面系數為常數，但通常情況下梁的各截面彎矩是隨截面的位置而變化的。等直梁的截面設計要根據最大彎矩處進行，其最大應力接近許用應力，其余各截面上彎矩較小，應力也就較小，材料沒有充分利用。為了節約材料，減輕自重，可改變截面尺寸，使抗彎截面系數隨彎矩而變化。在彎矩較大處采用較大截面，而在彎矩較小處采用較小截面。這種截面沿軸線變化的梁，稱為變截面梁。



     如變截面梁各橫截面上的最大正應力都相等，且都等于許用應力，稱為等強度梁。
