今天我們?cè)俅畏窒硪粋€(gè)關于VHF頻段CISPR 25 CLASS 3 基準超標整改的案例
164.75MHz 限值要求:27dB以下 實測數值:28.35dB 超出限值 1.35dB

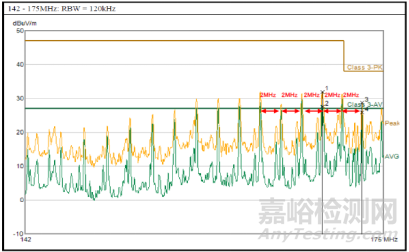

根據實際測試結果可以看出,雖然超標限值的頻點只有164.75MHz,但是整個結果看似是伴有相關間隔規律性的noise發生,通過上圖測算我們發現了2.2MHz間隔頻率發生noise的現象。
接下來要做的就是去尋找noise源頭,根據之前我們做成的倍頻表,立刻鎖定了涉及到2.2MHz相關器件和信號,內容如下。
a.DCDC 電源轉換芯片工作頻率 2.2MHz (主機側)
b.背光驅動電源芯片的開關頻率為2.2MHz(DISPLAY側)

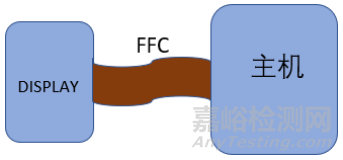

備注:產品構成圖如下

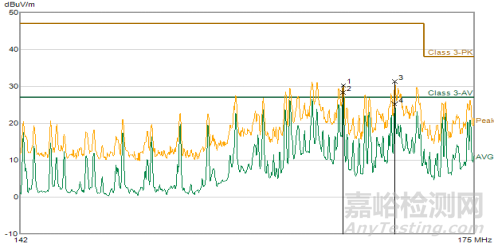

到底是主機側干擾還是DISPLAY的干擾引起的呢,為了調查清楚,我們采用外置電源給DISPLAY單獨進行供電(主機不供電),又重新對VHF頻段進行了測試,結果如下。

由此可以判斷出2.2MHz對外的輻射的noise主要是來源于背光驅動電源芯片的開關頻率引起的noise,接下來我們就要看看我們的回路和基板設計是否是合理。

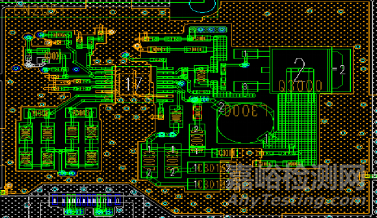

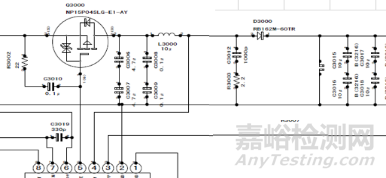

如上圖所示,我們的回路和基板都是按照設計基準進行設計的,那么是不是我們的吸收回路參數設計的有問題呢?
吸收回路的基本工作原理是利用電感電流不能突變的特性抑制器件的電流上升率,利用電容電壓不能突變的特性抑制器件的電壓上升率。我們其實就是在MOSFET管后利用了緩沖電路。其中L的串聯,以抑制導通時的電流上升率dI/dt,電容和電阻組成關斷吸收電路,抑制當場效應管關斷時端電壓的上升率dV/dt,其中電阻R為電容C提供了放電通路。言歸正傳,那我們的參數設計的是否合理呢。

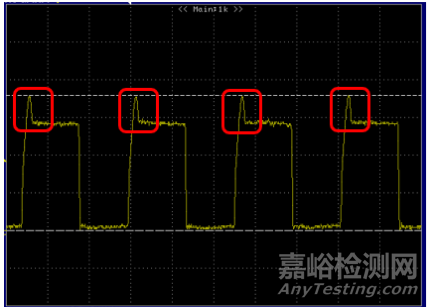

我們通過示波器對SW的輸出端進行了測試,確實有很高的振鈴影響(overshot)

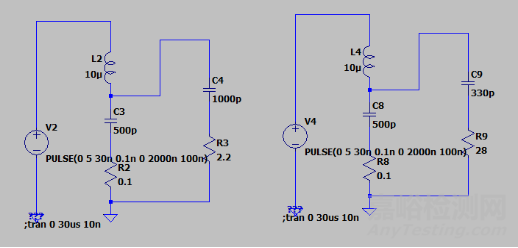

經過多次的仿真實驗我們將參數進行了如下調整
C3012 1000p⇒330p R3002 2.2Ω⇒28Ω

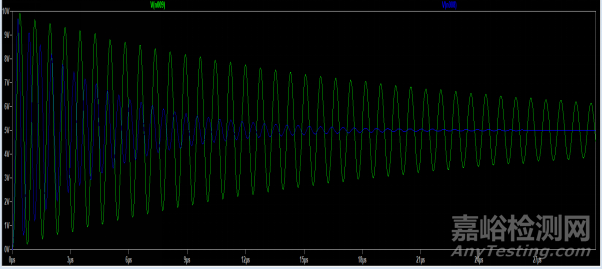

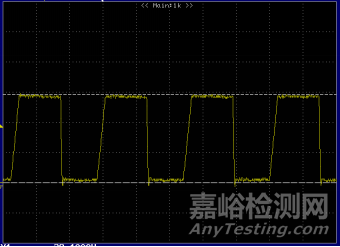

從仿真結果上看有了比較明顯的改善,我們通過手動改造后再次通過示波器進行了波形確認。波形不再出現振鈴現象,得到了明顯改善。

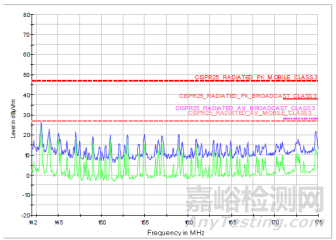

那么EMC測試的結果如何呢?下圖所示得到了明顯的改善,而且余量也比較大。

作為副作用檢證,我們還進行了突入電流/端子出力/位相等檢證,均滿足規格要求。
