電子天平是我們化驗室日常檢驗必須用到的，也是非常關鍵的一種儀器，因?yàn)槠浜艹Ｒ?jiàn)，很多人都認為它的使用很簡單，但其合理應用與否可能直接影響到產品檢測結果，它的操作可能在實際工作中卻存在著巨大差異，這里我們來梳理一下，把握好天平的各種要求，保證稱量的結果的準確性。



這次的學習筆記主要針對實驗室最常用的萬分之一和十萬分之一天平進行的總結。其中：



萬分之一天平（分析天平）



常用于精密稱量100mg以上的物質、熾灼殘?jiān)ㄛ釄澹?、干燥失重（稱量瓶）



十萬分之一天平（半微量天平）



常用于精密稱量100mg-10mg物質，其中最小稱量值要根據USP41進行確定



允許誤差：精密稱定系指稱重量應準確到所取重量的千分之一



天平的法規要求



GMP要求：質量管理，指明方向，但沒有具體操作說明。



藥典藥求：藥典關注天平稱量結果的準確性，控制稱量結果的相對誤差，例如:稱量區分：“精密稱定”和“稱定”。



USP（美國藥典）



USP<1251> WEIGHINGON AN ANALYTICAL BALANCE



使用分析天平稱量



USP< 41>WEIGHTS ANDBALANCES



砝碼與天平



USP< 1058> ANALYTICALINSTRUMENT QUALIFICATION



分析儀器確認



OMCL網絡質量管理文件



OMCL Network of theCouncil of Europe QUALITY MANAGEMENT DOCUMENT：



QUALIFICATION OF EQUIPMENT  ANNEX 8: QUALIFICATION OF BALANCES



OMCL網絡質量管理文件  儀器確認附件8：天平的確認



注：編碼為PA/PH/OMCL (12) 77 7R



計量檢定規程要求：關注天平本身，對天平的各項指標有具體的闡述，最后給一個檢定結論：合格與否。



eg. 天平區分等級：“I級”、“II級”、“III級”、“IIII級”



國標



GB/T26497-2011 《電子天平》



注：適用于檢定分度值不小于1mg電子天平的設計與制造



JJG 1036－2008 《電子天平》



GB/T 4167-2011 《砝碼》



GB/T 26797-2011 《E1、E2、F1、F2、M1、M1-2、M2、M2-3、M3等級砝碼》



JJG  99-2006  《砝碼》檢定規程



JJF 1139-2005 《計量器具檢定周期確定原則和方法》



OIML R 76-1: 2006



天平的安裝要求



電源電壓應在220V±10%之間，電源頻率在50HZ±2%之間



天平房間的選擇：防風、防曬、溫度恒定（溫度的變化不應該超過5℃/小時）、濕度：（通常應在40%~60%之間）



天平臺：要先用防震、水平的周?chē)鷳?yīng)無影響校正的強電場、強磁場、氣流（考慮到空調出風口的影響）



天平的最小稱量值

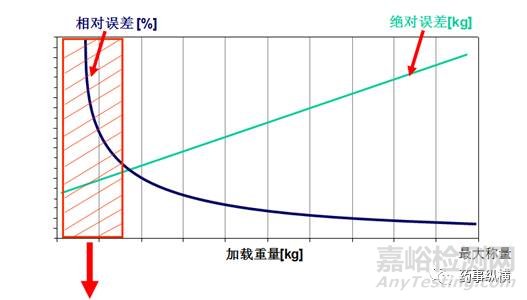

由于測量的不確定度影響，當天平在低量程段稱量時，絕對誤差較小的情況下，相對誤差會相當大，甚至超出了允許誤差范圍，這時為了保證天平的可靠性，必須知道天平的最小稱量。



理論上現在十萬分之一是稱量10mg以上，但實際上要根據天平的自身不確定度和使用環境不確定度等因素進行最小稱量量的確定，詳細參考USP<41>。



具體方法如下：



十次稱量的SD值 (標準偏差)，要滿足2SD/M≤0.10%（M為砝碼的重量），通過比較SD值與0.41d值的大小，選擇其中較大值代入公式Mmin=2*X*1000，X為SD與0.41d中較大的一個值，Mmin為該天平的最小稱量值。



注釋?zhuān)?/span>



環境條件如震動、氣流、較強的熱輻射和潔凈度等；不同操作人員在天平操作上會有不同結果；有限次數重復稱量的標準偏差僅是真實標準偏差的估計，而真實標準偏差是不可知的；一個測試砝碼進行最小稱樣量的測試不能完全代替實際稱量應用，實際稱量樣品的性能遠沒有砝碼穩定；盛裝樣品容器也會對最小稱樣量形成影響，因?yàn)榄h(huán)境與樣品容器的表面可能會有相互作用。



由于這些原因，稱樣量應盡可能大于最小稱樣量。為得到稱量數據的準確性，最小稱量值應加入安全系數，用這個余量來排除影響最小稱量的各種影響因素，彌補重復性在測定過程中的變化值，確保稱量的準確度符合要求。這里還需要說明一下，如果沒有精密稱定的要求，稱樣量在滿足其他要求的情況下可以少于最小稱樣量，比如：鑒別試驗、稱有關物質供試品等。



例如：



可能不太好理解，這里舉個例子，十萬分之一天平，d=0.01mg的量程。



1、按照USP<41>的標準：2SD/M≤0.10%（M為砝碼的重量）。



如果10mg標準砝碼（以修正值計）不能確定天平的稱量最小值，更換15mg、20mg標準砝碼（以修正值計）進行測試。直到滿足2SD/M≤0.10%為止。

2、通過比較SD值與0.41d值的大小，選擇其中較大值代入公式Mmin=2*X*1000，X為SD與0.41d中較大的一個值，Mmin為該天平的最小稱量值。



3、具體確認方法：按照電子天平標準操作規程，先去皮，將10mg標準砝碼（以修正值計）放在載物臺正中間稱重，待穩定后記錄稱量數據，重復上述操作，稱出10mg標準砝碼（以修正值計）10個數值，記錄每次稱量的結果，計算10次稱量值的SD。



4、我們也可以給Mmin天平的最小稱量值加上一個安全系數。



天平允許誤差



參考：



JJG 1036-2008 / OIML R 76-1: 2006



USP 40版的General Chapters 41章和1251章



天平廠家標準



一、允許誤差在JJG 1036-2008 《電子天平》和OIML R 76-1: 2006中的要求





加載重量mi =me ,已知e值，求出載荷m值。



其中：e為電子天平檢定分度值。



從而根據載荷m值得出最大允許誤差的值。



例如：

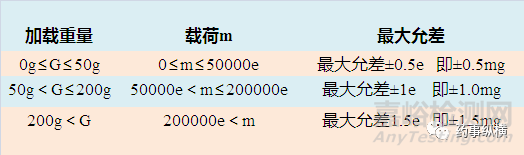

以220g量程0.1mg可讀性的萬分之一天平（I級天平），e=10d=1mg(e為檢定分度值)為例：



解析：通過加載重量G求出載荷m，得到允許誤差





根據此天平最大允差及規程中對砝碼的的要求，查看JJG  99-2006  《砝碼》中各級砝碼的最大允差，選擇E2等級砝碼。



二、允許誤差在USP<41>中的要求



當使用一個或數個合適的砝碼進行測試時，稱量結果在測試值的0.10%的允許范圍內，則表明該天平符合準確性的要求。



注釋?zhuān)簻y(cè)試砝碼的要求：測試砝碼應處于天平量程范圍的5%~100%的范圍內是合適的，測試砝碼的最大允許誤差或者校正不確定度應該不超過準確性測試限值的三分之一。



例如：砝碼應處于天平量程范圍的5%~100%的范圍內，且測試砝碼的最大允許誤差或者校正不確定度應該不超過準確性測試值的三分之一，例如選用200g砝碼具體數值如下表：





故稱量結果在測試值的0.10%的允許范圍內。



標準砝碼



對標準砝碼的要求



1）保持標準砝碼的潔凈，必要時可用乙醇擦拭；



2）存放于無塵的環境；



3）輕拿輕放，盡可能戴手套，用鑷子；



4）根據天平的要求，選擇合適的精度；



5）定期由外部的供應商進行砝碼的校準，校準后標識要清楚；



6）不應用磁性物質制作；



校準砝碼的選擇



計算公式為：分辨率=最大稱量/可讀性

原則上，天平的校準砝碼應當高于天平的準確度等級。

十萬分之一的，最小刻度是0.01mg，屬于一等天平（特種準確度級），用高等E1、E2砝碼校準。

萬分之一的，最小刻度是0.1mg，屬于一等天平，用標準E1或E2砝碼校準。例如：標準砝碼的選擇



如果天平最大稱量是205g，可讀性為0.001g（1mg）。

此天平的分辨率為205g/0.001g=205,000d。



依據此分辨率應該從E2中選擇一個相應的校驗砝碼



6.000d	M1
＜30.000d	F2
＜100.000d	F1
＜500.000d	E2
＞500.000d	E1



存在問題：



照說是應當采用E2級的進行校驗，但是本身E2的法碼的計量校驗存在很大的問題，可能沒有幾個省級計量部門可以進行的。而且這個費用就不用說了。



省計量院校準的時候使用的標準砝碼就是E2級，校出來只能作為F1級來使用。



電子天平的內部校準



校準前準備



開啟分析天平前確定天平水平，零點正確。



開啟分析天平電源，預熱1小時以上。



檢查天平和標準砝碼通過檢定，并在檢定效期內。

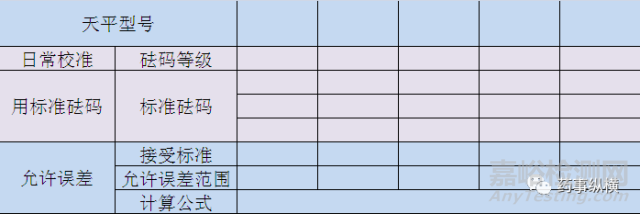

校驗員校驗時，必須戴上手套，使用鑷子夾取砝碼。依次將標準砝碼放于天平上稱重，記錄稱量值。校準的具體方法：



注解：十萬分之一天平使用E2等級或以上等級的標準砝碼，萬分之一和千分之一天平使用F1級或以上等級的標準砝碼，每年由國家計量單位進行檢定，出具檢定合格證書。



電子天平的日校



（更準確的應叫 Blance Check，天平檢查，只是我們習慣了）



用檢定過的外部砝碼，檢查示值準確與否——檢查天平是否運行良好，頻率為每天或者每周。



用天平常用的量程范圍選取兩到三個標準砝碼



最小稱量值（USP）



滿量程的5－10%（或經常使用的稱量值）



接近滿量程對應值



例如：



分度值為十萬分之一的用20mg、3g和30g的砝碼。





電子天平的周期性校準（也可叫做期間核查）



為保持對設備校準狀態的可信度，在兩次檢定之間進行的核查，期間核查不等于檢定，而是核查儀器的穩定性、分辨率、靈敏度等指標是否持續符合儀器本身的檢測/校準工作的技術要求。期間核查的時間間隔一般以在儀器的檢定或校準周期內進行一二次為宜。



靈敏度



用一個合適的砝碼測1次（測試載重接近天平最大載荷），算出相對偏差





Wt--測試結果重量



W0—砝碼重量



重復性



在恒定的測試條件下，當同一負載以相同的方式重復放在稱盤時，稱重儀器所 能顯示的最小或相同結果的能力





重復性不僅取決于天平，也受環境、樣品和操作等各種隨機性因素的影響±2s置信區間：代表有95.4%概率會落在這個區間

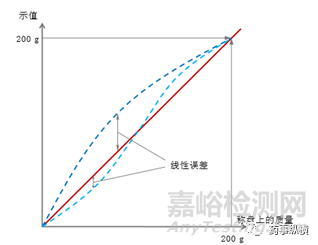

線性誤差（示值誤差）





實際線性校正至少選擇5點 (0, 25%, 50%, 75%, 100%)



線性誤差比較穩定，不需要經常做線性校準



可接受標準：(k = 1±0.0001)



偏載誤差



樣品放偏時的偏差



差值取決于樣品在秤盤上的位置



影響測量精度



使用不低于最大量程1/3的砝碼進行測試



同一物體放置在稱盤不同位置時讀數的變化



方法：畫圖形：對于方形秤盤，砝碼應放在中心、左前角、左后角、右前角、右后角五個位置；對于圓形秤盤，砝碼應放在中心、前、后、左、右五個位置（成十字形）。



可接受標準：(RSD ≤ 0.05%)

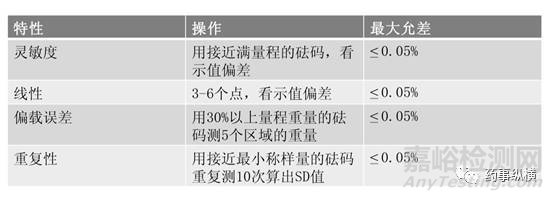

期間核查各項目的可接受標準：





注釋?zhuān)簠⒄誙SP<1251> WEIGHING ON AN ANALYTICAL BALANCE



使用分析天平稱量



校準后的處理



如果在校準過程中出現超過標準的情況要立即報告，并對天平做好標記，進行調查，觀注天平對以往檢測結果的影響。



注釋?zhuān)嚎梢圆扇≡O(shè)置警戒限和行動限的方式。



天平的3Q



DQ設計確認



確定功能和詳細性能



確認設備符合使用需求



確認選擇了適當?shù)墓?yīng)商



確認采購了正確的設備



天平的技術特性



天平的規格



測量范圍



可讀性



重復性



相對誤差



最小稱量值



準備IQ、OQ步驟



促進符合法律規定



詳細定義使用情況



IQ安裝確認



運輸檢查



運輸是否完成



設備是否損壞



文件和手冊是否完整



硬件安裝



打開儀器確認電源



儀器手冊列表和SOP



準備安裝報告，在按裝時完成，稱量臺和稱量環境的確認



OQ 運行確認



在使用環境下測試設備，確認設備符合先前設定的功能和性能規格滿足要求



初始校準



天平的測試項目



l 重復性



l 線性



l 四角偏差（偏載誤差）



l 靈敏度



確定天平的稱量不確定度



測量最小稱量值



PQ性能確認



測試系統在日常定義的應用中始終運行正常



使用者的培訓



定義性能標準



定義測試步驟



定義測試周期，如每天，每周



MQ維護認證



履行和記錄日常保養和維護



校準證書



技術支持



設備再認證和服務合同



問題匯總



Q1：最小稱樣量不是一個定值嗎？是每次校準算出來的嗎？



Q2：之前看到大家說十萬分之一的電子天平最小稱樣量是10mg，萬分之一的最小稱樣量是100mg，這個數據應該是根據藥典上“精密稱定”的定義算出來的?？墒俏野l(fā)現我們公司規定十萬分之一天平（梅特勒XS205DU）的最小稱樣量是8.4mg，萬分之一（梅特勒AL204）的是84mg,我也不清楚這個數字是怎么得出來的，是根據天平制造廠家的提供的說明書得到的，還是其他的什么規則？公司的這個規定是否規范？因?yàn)槲抑翱吹秸f(shuō)十萬分之一的天平是不能稱量10mg以下的，現在有點混啦，有清楚的大神解答一下，謝謝？



Q3：電子天平在使用前要校準，其誤差怎么規定的，請知道的人指導一下，謝謝？



Q4：天平的砝碼的校準，最大允許誤差怎么確定？



Q5：如果超過限度了，怎樣做？



Q6：如何選擇校準的砝碼？



以上問題，你在閱讀本篇文章時，得到答案了嗎？
