1.問題描述

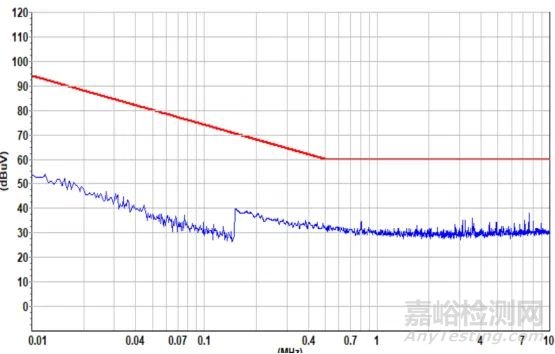

某軍用車燈(見圖1),需要通過GJB151B陸軍地面設備電磁兼容標準要求,其在實驗室傳導發射測試結果如圖2所示。

圖1 某軍用車燈傳導測試

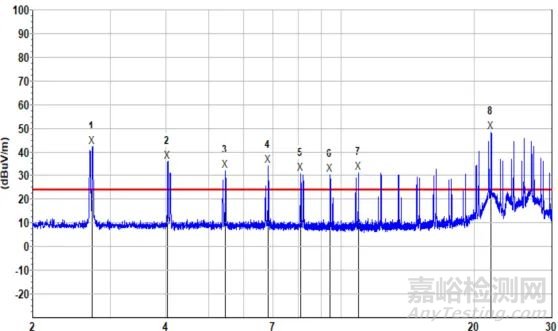

圖2 某軍用車燈傳導測試原始結果
從圖2可以看出,產品在1MHz以上有離散的窄帶頻點超標或者裕量不足,實驗不通過。
2.原因分析
本產品原理是輸入的24V直流電源,經恒流源驅動板恒流驅動后輸出給LED燈,恒流源驅動板作用是保持電流穩定。
LED由于正向伏安特性非常陡峭,不能像普通白熾燈一樣,直接用電壓源供電,否則電壓波動稍增,電流就會增大到將LED燒毀的程度。為了穩定LED的工作電流,保證LED能正??煽康毓ぷ?,因此需要具有“鎮流功能”的LED“恒流驅動器”保持輸出電流穩定。
查看產品驅動板原理圖,如圖3所示。

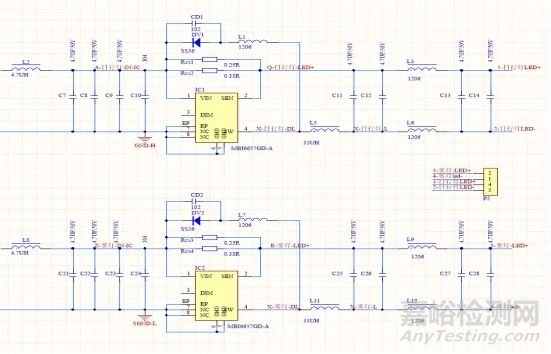

圖3 恒流驅動電路
從圖3可以看出,產品采用的是開關電源驅動方案,這種方案雖然高效率、輸出穩定,但開關電源本身的特點,電磁干擾比較強,為避免電磁干擾沿著線纜擴散,因此需要對開關模塊輸入輸出進行濾波。而原理圖驅動電路輸入對地有共模電容濾波,驅動電路輸出僅有線-線差模濾波,無線-地共模濾波,因此,確認為開關電源輸出無共模濾波所致。
3.整改措施
摸底時產品低頻輻射發射測試結果如圖4所示。

圖4 產品低頻輻射測試頻譜
根據圖1和圖4超標頻譜,恒流驅動電路引起的傳導和輻射超標頻段主要在1MHz-50MHz,而0.01uF貼片電容諧振頻點約在50MHz,在50MHz以內電容表現為容性,有很好的濾波效果,如表1所示。
|
數值 |
0.25in引線 |
表面安裝(0805) |
|
1.0uF |
2.6 MHz |
5 MHz |
|
0.1uF |
8.2 MHz |
16 MHz |
|
0.01uF |
26 MHz |
50 MHz |
|
0.001uF |
82 MHz |
159 MHz |
|
500pF |
116 MHz |
225 MHz |
|
100pF |
260 MHz |
503 MHz |
|
10pF |
821 MHz |
1.6 GHz |
表1 不同容值電容自諧振頻率
因此選擇0.01uF電容對驅動電路輸出進行電磁干擾濾波,如圖5所示。

圖5 開關電源輸出增加共模電容濾波
4.實踐結果
整改后進行傳導發射和輻射發射測試,實驗通過,如圖6所示。

圖6 輸出電容濾波后傳導頻譜
對開關電源輸出增加共模濾波電容之后,傳導發射頻譜基本變成底噪,試驗通過,效果很好。
【總結】
開關電源工作在高頻開關狀態,有很強的du/dt和di/dt,是產品中強電磁干擾的來源,也是傳導騷擾超標的罪魁禍首,因此,在產品EMC設計時,開關電源電磁干擾濾波就成為重中之重。本案例產品傳導騷擾超標,經過縝密的診斷和分析,為開關電源輸出無共模濾波所致,后通過在輸出線上對地加共模電容成功化解。本文的方法和思路啟示我們,開關電源設計時輸入輸出濾波同等重要,至關產品EMC的成敗。
