復合型密封墊片材料屬于常見密封制品檢測種類之一。復合型密封墊片材料從大類上講，就是指以金屬為芯材，兩面涂敷了非金屬涂層，或者是非金屬材料復合而成的密封板材。由于具有良好的剛性、耐壓性能、耐高低溫、耐油能及氟利昂、耐腐蝕等優點，所以。復合型密封墊片材料對工作環境的適應能力很強，適合對高溫、高壓、高真空、深冷和大型化的壓力容器的生產，因此廣泛應用于各種機械產品的密封，克服了傳統密封墊片的缺陷。



一、需求背景



河北某密封材料公司想要制定一部自家的復合型密封墊片產品的企業標準，他們的產品主要應用在輸油管道、輸氣管道、輸水閥門、汽車發動機氣缸蓋墊片、水位計墊等方面。目前國家已經發布了GB/T  41487-2022《復合型密封墊片材料》里面的標準。由于在標準發布之前，他們的產品主要是參考的GB/T 20671.1-2020《非金屬墊片材料分類體系及試驗方法第1部分：非金屬墊片材料分類體系》來組織生產，所以他們需要依據新標準來重新制定自己的企業標準。



二、需求簡述



GB/T 20671.1-2020對非金屬墊片材料的性能及特征要求主要集中在壓縮率回彈率、拉伸強度、浸油特性、浸水特性、密封性能、蠕變松弛率、粘附性能、柔軟性能、導熱性能、抗霉性能等，對于其耐老化性能并沒有具體試驗要求，所以他們原本的企業標準，沒有相關數據，而GB/T 41487-2022則對復合型密封墊片材料的耐用性能，尤其是高溫性能做了明確要求，其中無石棉金屬復合板和輥壓法無石棉金屬復合板主要檢測熱老化性能，柔性石墨金屬復合板需要檢測耐溫失量指標。



GB/T 41487-2022規定的耐熱老化性能主要是在溫度140℃±2℃，22h條件下測定復合密封墊片的厚度變化率和質量變化率，兩個指標都要求應該在±2%以內。對此，該密封材料公司也提出了自己的疑問，那就是GB/T41487-2022設定的耐老化試驗條件140℃±2℃（22h）是否合理？他們的產品不知道能不能達到相關要求。于是他們?yōu)榱烁玫闹贫ㄆ髽?biāo)，便委托我們就產品的耐熱老化性能制定一套檢測方案。



三、試驗方案



為了更好的驗證老化試驗條件是否合理，我們采用該公司的1.2mm抄取無石棉復合板和1.6mm輥壓法無石棉復合板兩類復合墊片來進行試驗。試驗條件設定在老化時間都為22h，分別在100℃、120℃、140℃、160℃，4個溫度下分別測定抄取無石棉復合板和輥壓法無石棉復合板的增重率和增厚率兩個指標。



1.檢測樣品



1.2mm抄取無石棉復合板



1.6mm輥壓法無石棉復合板



2.儀器設備



天平



測厚儀



電熱干燥箱



干燥器。



3、試驗步驟



（1）分別裁取4片40mm×40mm的試樣，進行設備調節。



（2）準確稱量試樣（精確至0.001g），作為老化前的質量；再在試樣邊緣的四角和中心測量點厚度并標記，作為老化前的厚度。



（3）點厚度并標記，作為老化前的厚度。



（4）將試樣放入電熱干燥箱內按照100℃、120℃、140℃、160℃，分別保持22h時間。



（5）取出試樣，在干燥器內放置30min。



（6）再次稱量試樣老化后的質量，在原測量點測量試樣的厚度。



四、結果分析



1.抄取無石棉復合板老化試驗分析

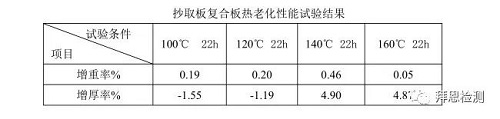

a.抄取無石棉復合板老化試驗結果如下

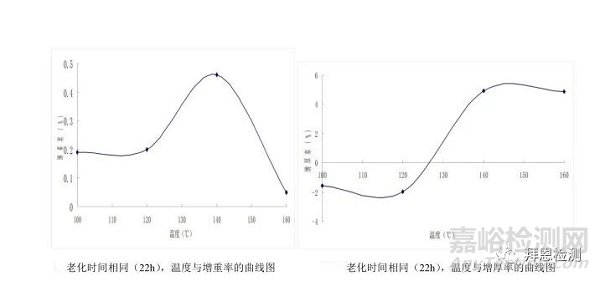

b.老化試驗的溫度與增重率曲線圖及溫度與增厚率的曲線圖如下





分析：從試驗數據可以看出，經過22h的老化試驗后，在140℃時，抄取無石棉復合板增重率和增厚率均為最大。而在試驗過程中我們還發現，即便溫度在160℃時，抄取無石棉復合板出現了明顯變色。所以，熱老化性試驗條件定為140℃±2℃（22h）還是較為合理的。



2.輥壓法無石棉復合板老化試驗分析

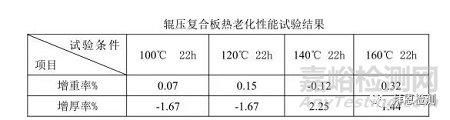

a.輥壓法無石棉復合板老化試驗結果如下

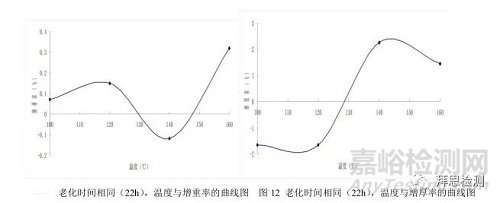

b.老化試驗的溫度與增重率曲線圖及溫度與增厚率的曲線圖如下





分析：輥壓法無石棉復合板的試驗的數據也可以看出，160℃時增重率最大，而增厚率的峰值在140℃。不過在160℃時，我們試驗的輥壓法無石棉復合板樣品表面出現了明顯的裂紋，綜合考慮，輥壓法無石棉復合板的熱老化性試驗條件定為140℃±2℃（22h）也是合適的。



五、總結



從驗證數據的具體數據來看，GB/T  41487-2022中對復合型密封墊片材料設定的老化試驗條件140℃±2℃（22h）是合理的。該密封材料公司提供的抄取無石棉復合板、輥壓法無石棉復合板樣品重復性比較好，在該試驗條件下均達到了相關要求，因此以此為技術指標，采用的試驗方法來制定企業標準也是合適的。



復合型密封墊片材料迎合了密封墊片材料由非金屬材料向金屬材料過渡的大趨勢， 企業通過科學地結合國家標準和自家特點要求，以更高的技術水平要求來制定適合公司特性的企業標準，也是符合國家規定的。
