前言
醫療手術機器人在目前的醫療場景中逐漸得到認可，已有多款手術機器人獲得上市許可，主要分布在普外科、骨科、泌尿外科、神經外科、婦產科等多個臨床學科。達芬奇機器人是目前全世界范圍內手術機器人集大成者，應用的科室范圍最廣，2020年為直覺外科公司帶來43億美元的收入，凈利潤高達10億美元。
2014年Liu團隊第一次將達芬奇機器人應用于人工耳蝸植入的臨床前研究，然而由于耳外科手術其獨特手術方式以及特殊的解剖結構，達芬奇機器人的執行末端并不能與耳科電鉆結合在一起，并且機械臂的旋轉能力也不能適應其復雜的術式，所以達芬奇機器人不能適用于人工耳蝸植入手術中。
為了滿足人工耳蝸電極植入的精細操作，目前國內外研究團隊正在研發用于人工耳蝸植入專用機器人。
1、人工耳蝸植入術

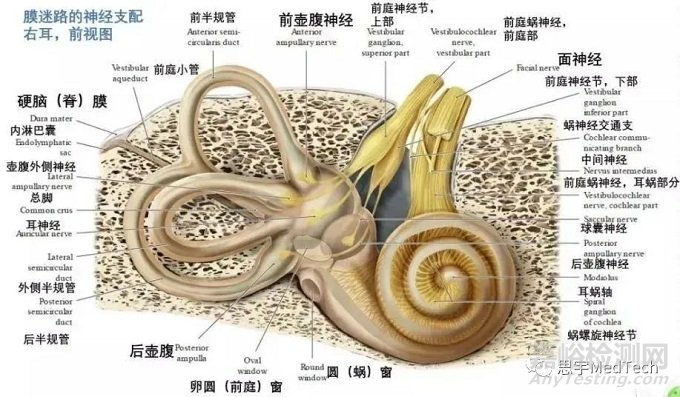

內耳結構示意圖[3]：

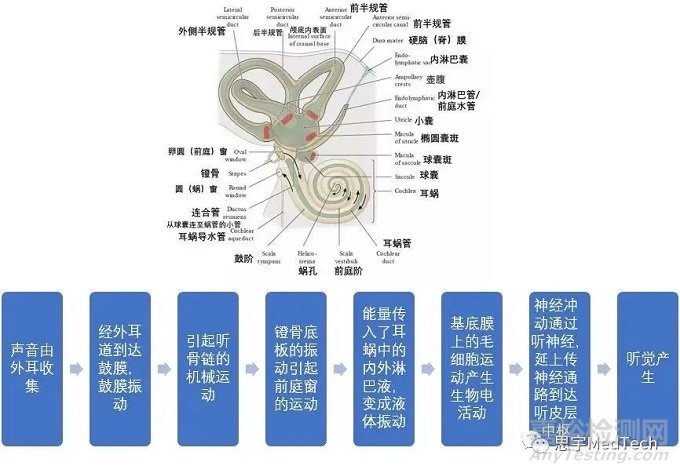

聲音信號傳導過程[3]：
人工耳蝸植入術的主要步驟：
人工耳蝸植入術主要包括以下步驟：切皮、乳突輪廓化、開放面隱窩、開放耳蝸鼓階、磨骨槽和沖洗術區、植入電極和固定、縫合切口和術中檢測。熟練的醫生，手術時間平均為35～55 min[5]。
然而由入門到精通人工耳蝸植入術，培養曲線非常漫長，大約需要10年。人工耳蝸植入術對醫生操作的高質量要求在一定程度上限制了人工耳蝸的滲透率。
電極植入是人工耳蝸植入術最關鍵的步驟，要求盡可能進行輕柔的操作，以求最大限度的保護內耳精細結構和/或殘余聽力，有學者提出電極的整體植入應在1-2min內緩慢完成，但實際裸手操作常難以達到上述所有技術要求[6]?；啄?螺旋板結構精細，超過100 mN的外力即可造成其破裂損傷[7]，而人類裸手的力控精度僅能達到256 mN 左右[8]。
因此，目前人工耳蝸植入時的內耳精細結構保留技術極大地依賴于術者經驗、體力等因素，已成為制約人工耳蝸植入整體療效進一步提升的瓶頸。
人工耳蝸植入術并發癥：
人工耳蝸植入術后并發癥分類輕度和重度兩類。
輕度：指可通過保守治療痊愈的并發癥，如眩暈、顳部血腫（可自行吸收）、切口炎癥（抗炎治療有效）、面癱（保守治療可恢復）、鼓膜穿孔（可自行愈合）等。
重度：指需要行再次手術處理甚至植入體取出及重新植入的并發癥，如皮瓣壞死、腦脊液漏、切口感染致植入體外露、鼓膜穿孔致植入體外露、耳蝸骨化致電極未能全部植入、電極耳蝸內扭曲、植入體移位及腦膜炎、永久性面癱等[9]。
2、人工耳蝸植入術現狀
第二次全國殘疾人抽樣調查顯示，我國現有聽力障礙殘疾人2780萬，其中300萬為重度耳聾患者，其中成人及老年人聽力障礙殘疾人就有2000萬以上，老年性耳聾發病率可高達60%左右，并且人數還在逐年增長，全國每年新增聾兒2.3萬人，其中, 重度、極重度聾兒的比例占74%, 迫切需要積極關注并及時進行聽力康復。
目前中國從事人工耳蝸植入術的相關技術從業人員全國只有150人左右，而需要植入人工耳蝸的患者大約有三四百萬人，醫生的數量遠遠滿足不了患者的康復需求[10]。至2021年全球已開展人工耳蝸植入手術超過70萬例, 其中我國開展的人工耳蝸植入手術超7萬例, 其中90%以上是兒童,國外的兒童植入比例約為50%，每年新增符合人工耳蝸手術適應癥的聾兒超過1萬人[11]。
截止至2017年底，和發達國家相比，奧地利每100 萬人中有 500 人植入人工耳蝸，中國每 100 萬人中僅有 38 個人植入人工耳蝸。毫無疑問，無論對中國，還是對整個世界而言，人工耳蝸植入手術都有非常大的社會需求[12]。
目前國內人工耳蝸產品主要有澳大利亞的Cochlear Corporation,奧地利的MED-EL以及美國的AB公司，占據國內市場份額的90%以上，國產廠家只有上海力聲特、杭州諾爾康兩家公司拿到了人工耳蝸的批文。進口耳蝸按照價格大致分為三檔：低檔產品（15萬以下）、中-中高檔產品（15-20萬左右）、高檔產品（20-25萬）、頂級產品（25萬以上）；上海力聲特以及杭州諾爾康耳蝸產品價格在15萬元以下。
由于人工耳蝸是高值耗材產品，各個省份都有一定程度優惠政策，但是大部分都是針對兒童耳聾患者。具體優惠政策可以參加各省份醫保局以及省殘聯的相關規定，粗略估計，各省市的補貼以及報銷政策可以為患者節省1/2-2/3左右的費用（手術費用+設備費），在一定程度上可以減輕患兒家庭的經濟負擔。
以上海九院為例，九院每年進行的人工耳蝸植入手術量為200-300臺，根據中國聽力語言康復研究中心披露的全國十三五期間能夠開展人工耳蝸精準康復手術醫院僅有109家，保守估計國內每年能夠開展的人工耳蝸植入術能達到20000臺。目前國內主要以新生兒接受手術的案例為主，而國外，成年人/老年人接受人工耳蝸植入術的趨勢正在逐漸增長，尤其是75歲以上的老年人需求巨大[13]。
3.耳科手術機器人代表產品
現階段人工耳蝸植入手術機器人已到臨床試驗階段，但是目前現有的人工耳蝸植入手術機器人不論從手術時間、準備過程還是并發癥發生率控制都不夠令人滿意。因此，現階段機器人還不能取代訓練有素的耳科醫師。但不可否認，由于人體的極限，目前存在的以下幾個技術瓶頸，很大程度上亟待通過機器人的發展以取得突破[1]。
手術精準性
人工耳蝸植入的核心操作是將電極通過圓窗膜精準、可靠地植入鼓階，從而有效地刺激神經纖維。由耳科醫師進行操作時，受限于人手的穩定性，植入過程難免出現抖動偏差，植入力量無法避免細微的變化，不可避免地造成電極在進入鼓階的過程中對螺旋韌帶等精細結構的刺激和損傷；電極植入深度、角度的差異也對電極的刺激效果帶來影響。
手術同質性
受限于地域、技術水平等，醫師的臨床能力存在差異，不同醫師的手術技術和效果也有一定的差異；而同一個醫師的不同階段的手術也同樣有差異，因此造成手術同質性不佳，甚至造成并發癥的發生。另外由于全國掌握人工耳蝸植入術的醫生要少，致使該手術不能大范圍開展，開展機器人輔助或有助于提高人工耳蝸植入手術的滲透率。
耳科手術機器人根據術中成像的不同，分為基于內鏡引導下的機器人系統和基于醫學影像引導下的機器人系統。根據是否有醫生參與又可分為主動式、半主動式和被動式。
代表產品

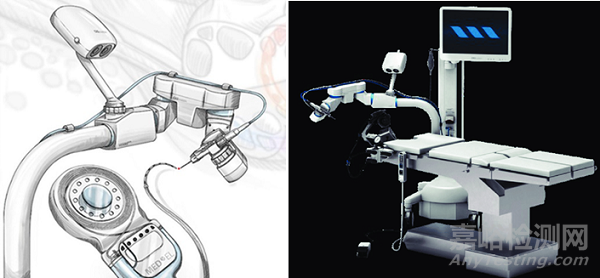

HEARO機器人
HEARO是世界上第一個圖像引導的人工耳蝸植入機器人手術平臺，已獲得CE-Mark批準。HEARO平臺是MED-EL（奧地利耳蝸公司）與醫療技術公司CAScination AG聯合開發。截止至2020年5月，有20例患者通過微創HEARO外科手術接受了人工耳蝸植入。
產品組成：
1、MICRON PRECISION 導航系統；
2、CUTTING EDGE SURGICAL ROBOT 手術臂系統；
3、PATIENT FIXATION 患者頭部固定裝置；
4、SWISS PRECISION 手術操作系統；
5、OTOPLAN 規劃軟件。
產品特點：
術前3D重建精準規劃路徑，重建CT數據。從顱骨表面直接磨制直徑1.8mm的隧道直達耳蝸，植入電極，與傳統的開放乳突面隱窩手術路徑相比，創傷將大大減??；
自帶導航系統，面神經監控系統，且準確度達0.14 mm ± 0.07 mm，可更好更準確地避開面神經、鼓索神經等關鍵結構，提高手術安全性；
自帶溫控系統，將磨骨產生的溫度從傳統手術的50+℃降低到控制在35℃以內，有效避免毗鄰組織受到熱損傷，保護相關結構和功能；
目前一體化，自動化程度較高的人工耳蝸植入機器人系統。
iotaSOFT
2021年10月5日，iotaMotion官網宣布FDA批準了其iotaSOFT人工耳蝸植入機器人的DeNovo分類請求。是世界上第一個也是唯一獲得FDA商業授權的人工耳蝸植入機器人輔助植入系統。主要用于協助醫生在人工耳蝸植入手術中控制電極陣列插入速度。用于12歲及以上患者的人工耳蝸植入手術，以治療聽力損失患者。
據官網消息稱目前可以兼容以下廠家及相應型號的人工耳蝸電極植入過程：
Cochlear | Slim Straight；
MED-EL | Flex 24；Flex 28；
Advanced Bionics | HiFocus SlimJ。

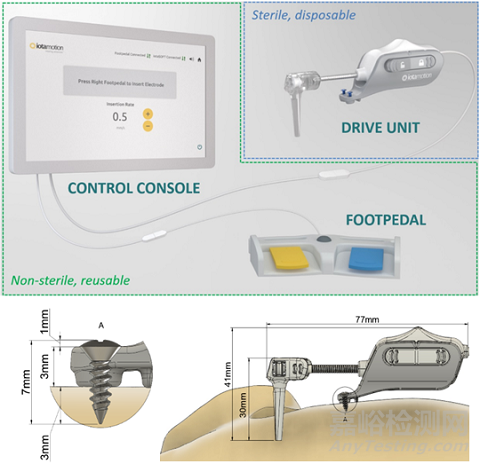

圖.iotaSOFT產品圖
產品組成：
一次性電極控制驅動單元（DRIVE UNIT）；
可重復使用的控制屏(CONTROL CONSOLE)；
腳踏開關(FOOTPEDAL)。
產品特點：
前端電極植入裝置體積小，開放式平臺機器人技術，兼容多種型號人工耳蝸；
可以在減少電極陣列插入的變異性和作用力；
可以更好地結合醫生的技術技能，外科醫生可以控制機器人輔助插入電極時的運動；
專注于在內耳植入電極陣列的單一任務。
RobOtol
RobOtol是由法國Collin Medical公司與法國巴黎第六大學研發的機器人手術系統。法國RobOtol手術機器人作為世界上第一款獲得臨床準入的耳科機器人輔助設備，2019年7月起在法國、比利時等地投入臨床應用。2019年由上海九院吳皓、賈歡團隊使用RobOtol系統完成中國國內第一例手術機器人輔助人工耳蝸植入手術。至2020年5月在中國已成功實施近10例手術，無術中、術后并發癥，最小年齡僅1歲（世界最?。?。
產品特點[8]：
一種主從協作式的多自由度耳科手術機器人；
執行末端可替換、兼容常見的耳科手術器械，增加顯微操作的穩定性及精細度，可完成簡單的耳內徑路中耳手術；
基于美國AB公司人工耳蝸專用電極推進器設計了一種程控電極推進器，配合RobOtol系統用于電極的植入。體外實驗表明在導航系統的輔助下最優電極植入角度誤差可控制在2°以下。
總結
通過文獻分析以及代表產品分析，機器人輔助技術目前主要解決的臨床痛點為：實現人工耳蝸植入時的內耳精細結構保留，能夠?qū)崿F(xiàn)電極緩慢，無震顫植入，有術前規劃功能的機器人可以實現最佳的植入角度以避免損傷面部神經，具有較高的臨床使用價值。
比較目前獲批的產品特點，一種是一體化、自動化程度高的人工耳蝸植入機器人，可參與耳蝸手術的整個過程，體積較大，如HEARO；另一種是僅在電極植入時進行輔助，如iotaSOFT，其體型更精巧。
分析目前中國人工耳蝸及耳科手術機器人的市場：
主要患者人群是兒童，有相應的經濟補貼政策；
手術和耗材設備費用貴，導致部分成年人、老年人經濟負擔大；
中國目前能夠熟練開展手術的醫生人數較少；
該手術目前集中程度比較高，能夠開展手術的醫院大都集中在省會城市。
對于成年人、老年人患者人群，雖然沒有政策補貼，但是需求量每年在逐漸增加，預期在未來會有較大的上升空間。除此之外，若人工耳蝸機器人能夠兼容耳科其他手術，如：聽骨鏈手術，耳科機器人的需求則會進一步擴大。
來源：和義廣業創新平臺
