中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

     鍍錫板俗稱馬口鐵，是指表面鍍有一層金屬錫的鋼板。鍍錫板具有良好的耐腐蝕性能,有一定的強(qiáng)度和硬度，成形性好又易焊接，無毒無味，能防止鐵熔進(jìn)被包裝物，且表面光亮，主要用于食品罐頭行業(yè)。近年來，我國的制罐工業(yè)發(fā)展迅速，對鍍錫板的成形性能要求也越來越高。屈強(qiáng)比是材料的屈服強(qiáng)度和抗拉強(qiáng)度之比，屈強(qiáng)比越小，表明材料的成形性越好。材料屈服強(qiáng)度測試結(jié)果的準(zhǔn)確性直接影響屈強(qiáng)比的計(jì)算結(jié)果，所以研究拉伸試驗(yàn)參數(shù)對屈服強(qiáng)度測試結(jié)果的影響具有重要意義。

      來自首鋼京唐鋼鐵聯(lián)合有限責(zé)任公司的蔡紅梅、苑小倩等研究人員通過拉伸試驗(yàn)，分析了取樣方向、平行長度、烘烤溫度和烘烤時間對兩種鍍錫板屈服強(qiáng)度的影響，采用顯微組織觀察和硬度測試，分析了鍍錫板屈服強(qiáng)度產(chǎn)生差異的原因，以期為鍍錫板的應(yīng)用提供參考依據(jù)。

-  1 試驗(yàn)材料與方法 -

1.1 試驗(yàn)材料

     試驗(yàn)材料分別為MR T-3 BA 和MR T-4 CA鍍錫板(BA表示罩式退火，CA表示連續(xù)退火)，試板厚度分別0.3mm和0.2mm。為了保證試驗(yàn)數(shù)據(jù)的一致性，在同一批次的鍍錫板上取樣。

1.2 試驗(yàn)方法

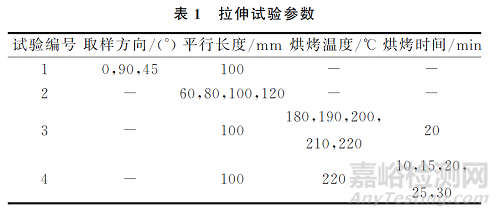

     依據(jù)GB/T 228.1—2010《金屬材料 拉伸試驗(yàn)第1部分:室溫試驗(yàn)方法》標(biāo)準(zhǔn)，采用配備有Macro縱向自動機(jī)械引伸計(jì)的全自動電子拉伸試驗(yàn)機(jī)，按表1所示的試驗(yàn)條件進(jìn)行拉伸性能測試，當(dāng)試樣沒有明顯屈服現(xiàn)象時，采用規(guī)定非比例延伸強(qiáng)度Rp0.2 代替屈服強(qiáng)度Rel。表1中的取樣方向指的是與軋制方向的夾角。

     采用高精度烘箱，對試樣進(jìn)行烘烤，烘烤溫度和烘烤時間是在接近GB/T 2520—2017《冷軋電鍍錫鋼板及鋼帶》標(biāo)準(zhǔn)要求的烘烤溫度(200℃)和烘烤時間(20min)附近取值的。采用掃描電鏡(SEM)對試樣的微觀形貌進(jìn)行觀察。依據(jù)GB/T 230.1—2018《金屬材料 洛氏硬度試驗(yàn) 第1 部分:試驗(yàn)方法》標(biāo)準(zhǔn)，采用硬度計(jì)，在同一試樣上取10個點(diǎn)進(jìn)行硬度測試，取其平均值。

-  2 試驗(yàn)結(jié)果與分析  -

2.1 取樣方向?qū)﹀冨a板屈服強(qiáng)度測試結(jié)果的影響

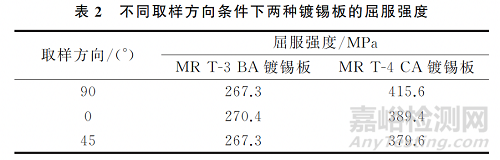

     由表2可見：取樣方向不同時，MR T-3 BA鍍錫板和MR T-4 CA鍍錫板的屈服強(qiáng)度有明顯差異；對于MR T-3 BA鍍錫板，其0°方向上的屈服強(qiáng)度高于90°和45°方向上的；對于MR T-4 CA 鍍錫板，其90°方向上的屈服強(qiáng)度高于0°和45°方向上的。

2.2 平行長度對鍍錫板屈服強(qiáng)度測試結(jié)果的影響

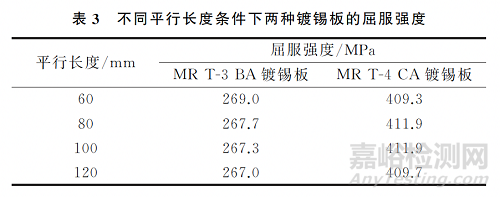

     由表3可見，不同平行長度條件下，MR T-3 BA 鍍錫板和 MR T-4 CA 鍍錫板拉的屈服強(qiáng)度沒有明顯差異。

2.3 烘烤溫度對鍍錫板屈服強(qiáng)度測試結(jié)果、硬度和顯微組織的影響

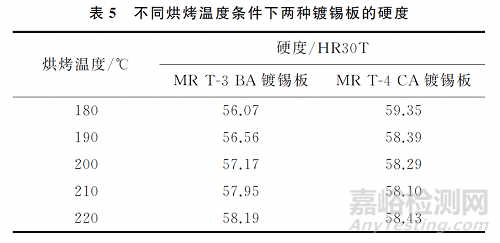

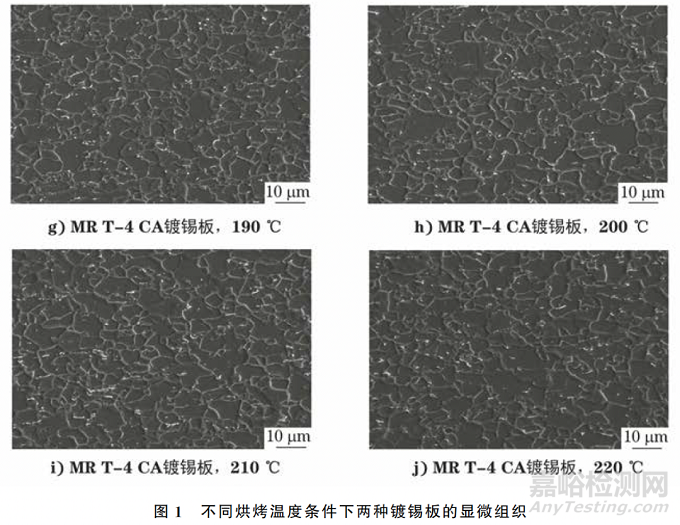

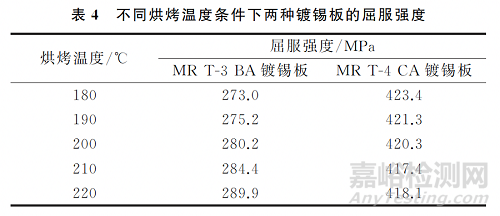

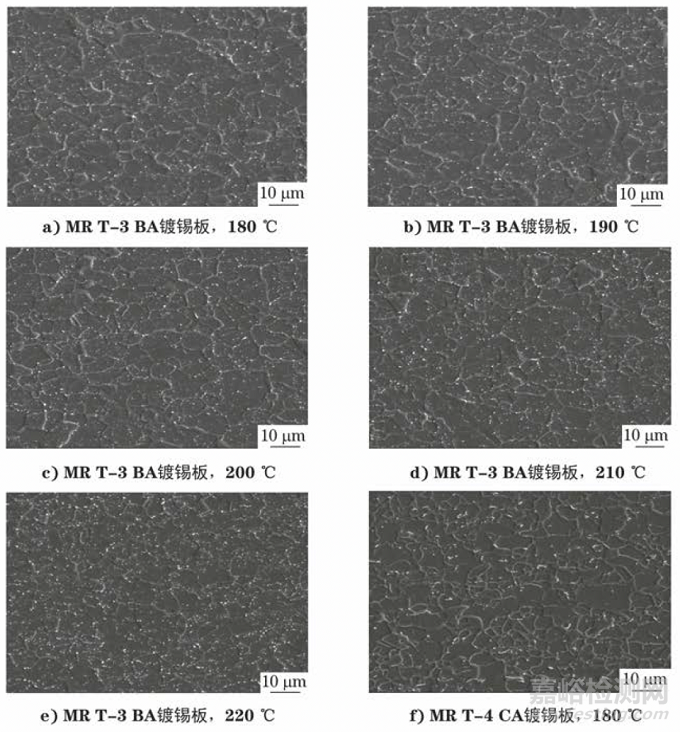

     由表4、表5和圖1可見：隨著烘烤溫度的升高，MR T-3 BA 鍍錫板的屈服強(qiáng)度和硬度均呈遞增趨勢，其在220℃烘烤溫度條件下的滲碳體比180℃烘烤溫度條件下的多，晶粒也較細(xì)?。浑S著烘烤溫度的升高，MR T-4 CA 鍍錫板的屈服強(qiáng)度略有下降，硬度和顯微組織均無明顯變化。

2.4 烘烤時間對鍍錫板屈服強(qiáng)度測試結(jié)果、硬度和顯微組織的影響

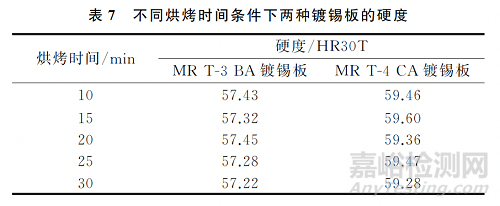

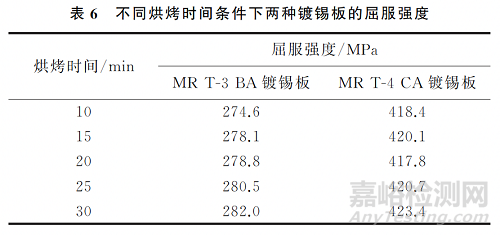

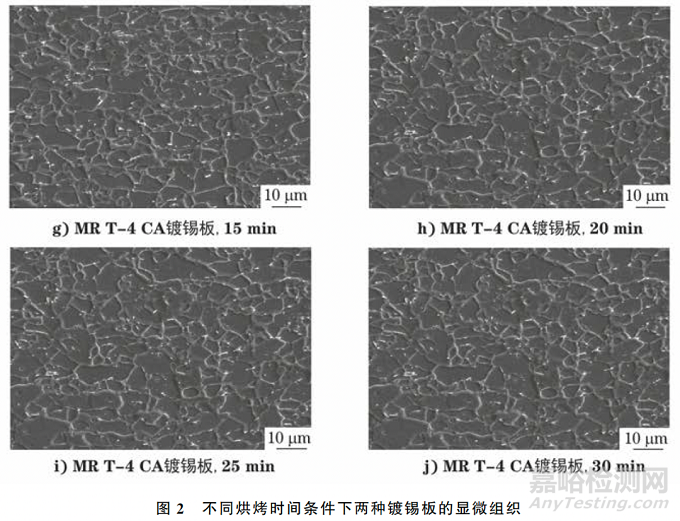

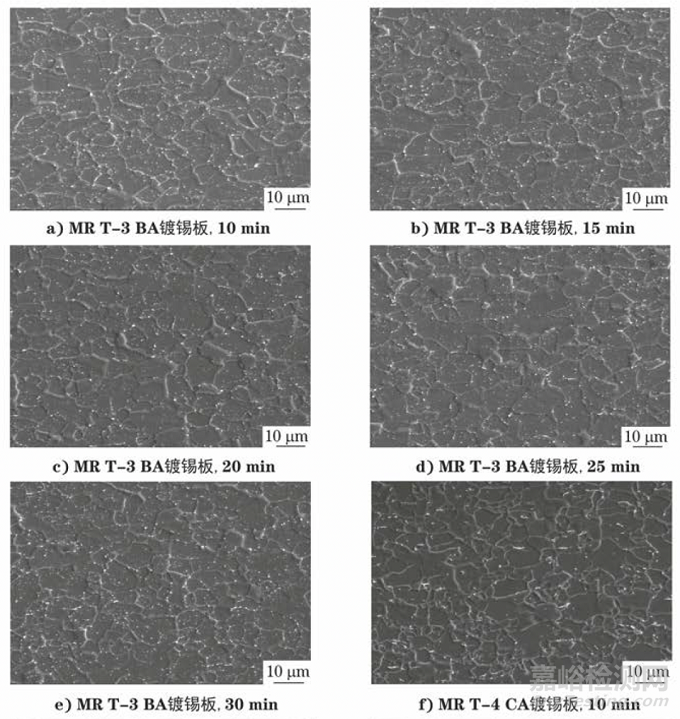

     由表6、表7和圖2可見：隨著烘烤時間的延長，MR T-3 BA 鍍錫板的屈服強(qiáng)度略有升高，硬度無明顯變化，晶粒逐漸變細(xì)；MR T-4 CA 鍍錫板的屈服強(qiáng)度略有升高，其硬度和顯微組織沒有明顯變化。

-  3 結(jié)論  -

     (1) 取樣方向?qū)煞N鍍錫板的屈服強(qiáng)度影響較大，MR T-3 BA 鍍錫板在0°方向上的屈服強(qiáng)度高于90°和45°方向上的，MR T-4 CA 鍍錫板在90°方向上的屈服強(qiáng)度高于0°和45°方向上的。

     (2) 不同平行長度條件下,兩種鍍錫板的屈服強(qiáng)度沒有明顯差異。

     (3) 隨烘烤溫度的升高，MR T-3 BA 鍍錫板的屈服強(qiáng)度和硬度均呈上升趨勢，晶粒變細(xì)，MR T-4 CA 鍍錫板的屈服強(qiáng)度略有減小，硬度和顯微組織無明顯變化；烘烤時間對兩種鍍錫板的屈服強(qiáng)度、硬度和顯微組織影響不大。
