前言

隨著社會的發展和人們生活水平的提高，汽車已經成為人們生活中不可或缺的部分。汽車的發展速度也在不斷加快，其中最重要的改變就是，汽車電子化程度不斷提高，汽車正在不斷向自動駕駛及智能化發展，因此電機在汽車中的應用會越來越多。電機的噪聲具有噪聲頻帶寬，隨機性強，因此如何快速有效地抑制電機噪聲就顯得尤為重要。

二汽車電機的分類

電機是把電能轉換成機械能的一種設備，在汽車很多功能部分都會用到，其中座椅調節、后視鏡折疊、雨刮、玻璃升降等都是常見電機，它分布在汽車四周大部分位置，是汽車重要組成部分。

三電機噪聲來源

電機在轉動換向過程中，碳刷在不斷的拉電弧，電弧產生高頻噪聲；高頻噪聲通過電機引線及外殼縫隙往外輻射。

四實際案例分析

1.項目情況

某公司汽車電動尾門推桿電機，車廠要求電機供電12V單獨測試通過國標GB18655 class3。

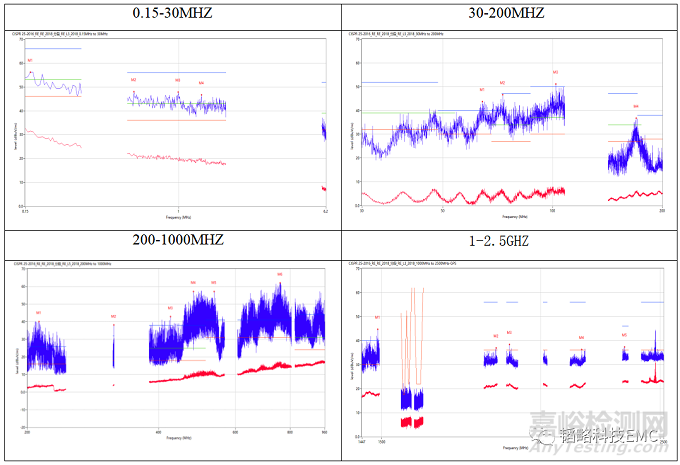

2.測試數據

數據分析：超標頻帶寬，從30-2GHZ在不同頻段都有超標，PK測試數值高，AV測試數值低，典型的電機噪聲示意圖。

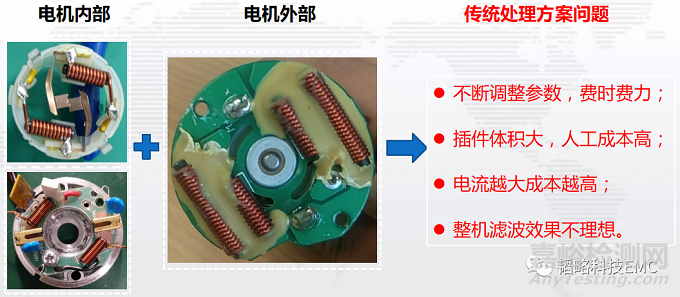

3.電機傳統解決方式：電機內部一級濾波，電機外部二級濾波。

4.新型電機處理方式——BDL濾波器

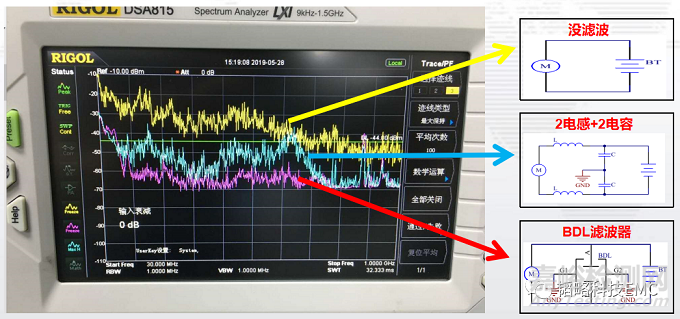

（1）BDL濾波器和傳統方式實測對比

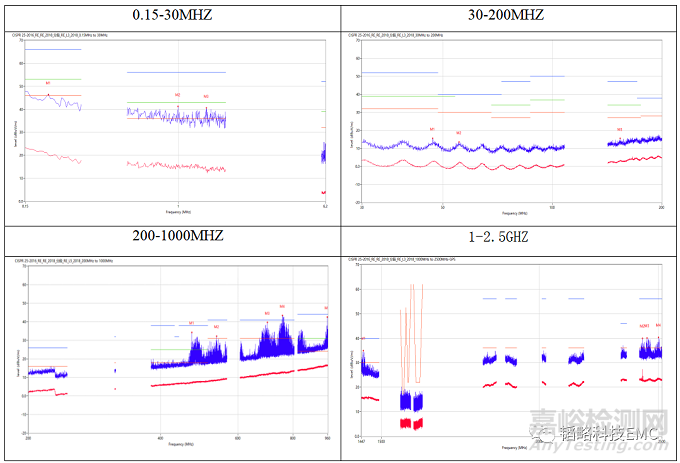

（2）實際測試結果

測試結果：全頻段濾波，整體下降明顯，尤其是30-1.5GHZ下降最多。

五BDL對比傳統方法的優點

1.濾波效果好，濾波頻段寬，方案成本低；

2.單顆器件代替多種不同參數器件組合，減少研發時間；

3.貼片工藝，減少人工焊接成本，簡化生產工藝，提高生產效率；

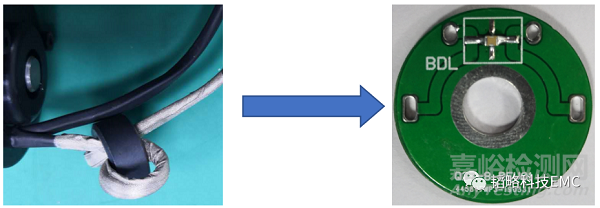

4.定制化PCB，操作簡單有效，可取代復雜的屏蔽和磁環工藝。

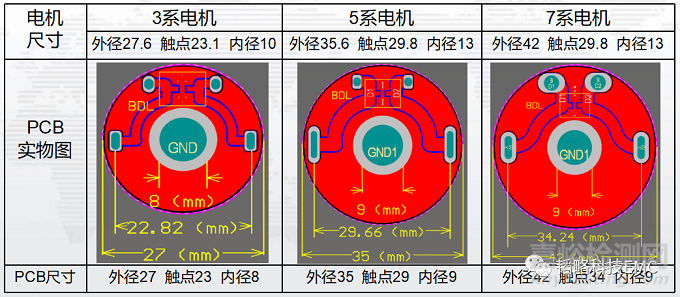

六電機定制化PCB板展示

常用電機規格3系、5系、7系都有現成制作好的PCB，可以直接使用，以下是具體PCB尺寸。

七總結

電機是機電類產品的核心部件，如何有效的解決電機噪聲是關鍵，本文提供了一種簡潔有效的解決方式，希望能給正被電機困擾的汽車電機企業工程師帶來幫助。
