中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

熱噴涂層表面硬度檢測方法

檢測方法

當熱噴涂層厚度較薄時，如噴涂層厚度在0.15 mm以下，可參照金屬覆蓋層及其他有關(guān)覆蓋層維氏和努普顯微硬度檢測（見GB 9790—88）。推薦VTD401豎線顯微硬度計。

當熱噴涂層厚度在0.15 mm以上時，根據(jù)噴涂層的硬度不同分別采用表面洛氏硬度N和T標尺進行硬度檢測。試樣硬度相當于20 HRC～65 HRC范圍內(nèi)應(yīng)選用N標尺；相當于99 HRB～32 HRB范圍內(nèi)應(yīng)選用T標尺。推薦數(shù)顯表面洛氏硬度計RTDS700.

1 N和T標尺噴涂層最小厚度

根據(jù)試樣硬度差異，N標尺和T標尺要求噴涂層最小厚度參見表1和表2。

表1 洛氏N標尺檢測噴涂層最小厚度

表2 洛氏T標尺檢測噴涂層最小厚度

2 試樣

試樣噴涂層面應(yīng)經(jīng)過精細拋光處理，勿使受溫度和制樣過程造成變形影響。

3 檢測

總檢測力F的保持時間推薦為：加檢測力后不隨時間繼續(xù)變形的試樣，保持時間不小于2 s。加檢測力后隨時間繼續(xù)變形的試樣，保持時間為6～8 s。對加檢測力后有明顯變形的試樣，應(yīng)保持20～25 s。

兩壓痕中心間距或壓痕中心距試樣邊緣距離不小于3 mm。

4 結(jié)果

硬度值精確到0.5個硬度單位。每個試樣應(yīng)給出連續(xù)5個點的硬度值。同時給出這連續(xù)5個點的算術(shù)平均值，還要給出其中最低和最高值。

5 修正

在曲面上檢測的硬度值需加以修正。

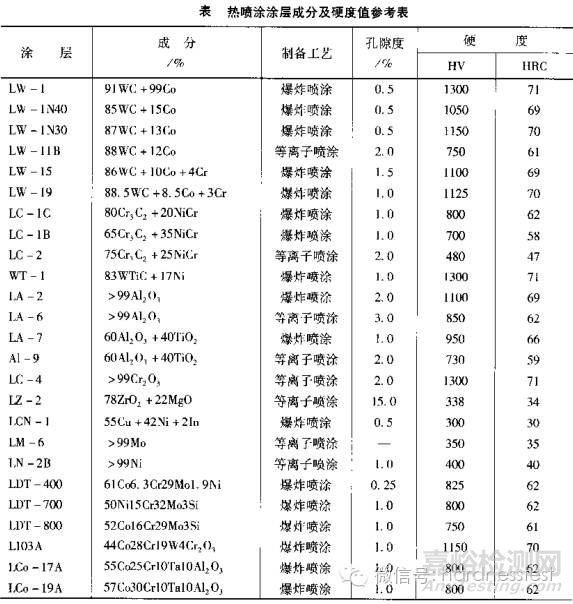

熱噴涂涂層分及硬度值參考下表。
