一. 什么是自動駕駛汽車？



自動駕駛汽車依靠人工智能、視覺計算、雷達、監控裝置和全球定位系統協同合作，讓電腦可以在沒有任何人類主動的操作下，自動安全地操作機動車輛。

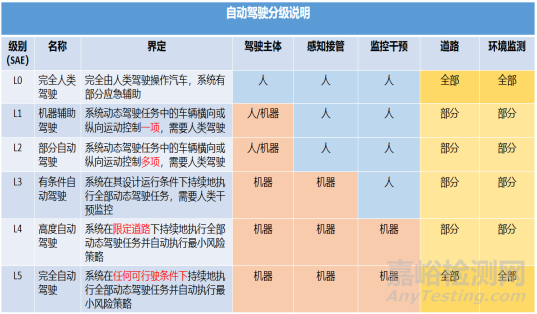

目前自動駕駛技術尚未成熟，僅停留在L3階段，具體分段如下：





二. 自動駕駛汽車的基礎是什么？



自動駕駛汽車控制技術囊括了環境感知、行為規劃決策、運動控制的各項技術，其中環境感知通過雷達、攝像頭、超聲波等傳感器等獲取汽車周邊環境信息，是自動化駕駛的基礎。

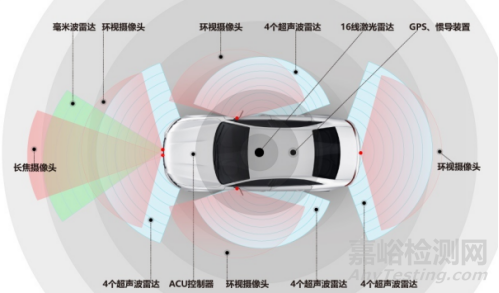

目前常用的傳感器有攝像頭、超聲波雷達、毫米波雷達和激光雷達等，不同頻段的雷達傳感器對應檢測不同的距離范圍。





三. 自動駕駛傳感器的材料如何選?。?/span>



雷達傳感器的結構：外殼、信號發射裝置、信號接受裝置（天線）、數據處理集成。



自動駕駛汽車的安全性取決于傳感器和攝像頭的準確性，所以保護傳感器不被破壞非常重要。



自動駕駛汽車的傳感器放置于汽車外，需要考慮外部環境對其的影響，所以對于外殼有以下要求：



1.外殼材料要求



?不能干擾信號

為了確保傳感器獲取信息的準確性，材料不能干擾或者吸收電磁波信號，要求低介電常數。



?耐光老化性

雷達殼體長時間受到紫外線的照射下容易發生光老化導致材料降解性能下降、開裂影響傳感器壽命。



?耐老化性

在發動機附近或者車發動機前長時間高溫環境中，容易發生熱氧老化造成性能損失影響傳感器壽命。



?耐化學腐蝕

車身外部環境復雜，會接觸各種洗滌液、瀝青、酸雨、汽油等等物質，材料考慮不能被腐蝕。



?尺寸穩定性

我國跨緯度較大，南北溫度差異極大，一般高分子材料尺寸變化受溫度影響較大(線性膨脹系數)，材料外殼尺寸波動較大會影響傳感器的精度威脅人車安全。



?材料加工性能

傳感器作為外殼體、需要包覆天線、需要固定在車身的不同位置上，結構比較復雜，材料應選取易加工成型的材料。



2.汽車之間如何相互“看見”？



汽車行駛時周邊會有許多的汽車，汽車之間的距離控制非常重要，由上文可知距離是由雷達測量的，但是當汽車車身外殼對于雷達電磁波的反射率較低時會導致車輛之間的距離誤判而發生事故糾紛。



巴斯夫公司正在研發一種可替代炭黑顏料的顏料，此種顏料可提高反射率，并且可以制造出能夠被激光雷達系統探測到的深色涂層。



3.毫米波雷達中的PCB板材料要求？



自動駕駛汽車必須配備高級駕駛輔助系統（Advanced Driver Assistant System，ADAS），利用車上的各類傳感器，隨時收集在汽車行駛過程中的數據，進行靜態、動態物體的辨識，并結合導航儀、地圖數據，進行系統地運算與分析，從而預先讓駕駛者察覺到可能發生的危險，有效地增加了汽車駕駛的舒適性和安全性。



目前汽車常用的微波頻段為24GHz、77GHz/79GHz頻段。汽車毫米波雷達在選擇合適的PCB材料時，需滿足低傳輸損失、低傳輸延遲以及高特性阻抗的高精度控制的要求。



?Dk（介電常數）穩定性和一致性

材料的Dk越低，信號傳輸速率越快。

線路板材料的 Dk 通常是各向異性的，在長度、寬度和厚度方向的 Dk值都有差異，當傳播介質的 Dk 發生變化時，就會發生波形相位變化，因?yàn)檩^低或較高的 Dk，會使信號在傳播介質中的速度對應的變快或減慢。



?Df（介質損耗）特性

高速信號傳輸電路運行速度是PCB選擇考慮的主要因素，電路的速率越高，所選PCB的Df值就應該越小。



?銅箔粗糙度

銅箔表面越粗糙，對高頻波的反射越嚴重，導致信號的損耗也越嚴重。但是當PCB板材料厚度較大時，銅箔的粗糙度對Dk影響較小了，整體的Dk會趨近于基材的值。



?DK和Df隨溫度的變化特性

線路板材料的溫度系數 Dk（TCDk）這個指標，就是用來衡量工作溫度對設計Dk 及性能的影響，較低的 TCDk 值表示線路板材料對溫度依賴性較小。



?吸水性

PCB板濕度越高，對應的介電常數越高。



?玻纖效應



是指構成PCB介質層的增強材料——玻璃纖維束網狀結構之間的間隙引起介質層的相對介電常數局部變化的現象。



PCB的介質層一般由玻纖布和樹脂組成，玻纖布的玻璃纖維束空隙填充樹脂，由于玻纖布和樹脂的介電常數相差較大（玻纖布一般在6左右，樹脂是2.5-3.5），在靠近玻纖的走線上信號感受到的介電常數較大，而在玻纖束之間窗口區域走線的信號感受到的介電常數較小，從而導致了玻纖效應。
