 USB接口具有傳輸速度快，支持熱插拔以及連接多個設備的特點，目前已經在各類計算機、消費類產品中廣泛應用。



1usb接口面臨電磁兼容問題



    由于USB接口其運行速率較高，容易通過USB連接線纜對外高頻輻射超標，同時由于帶電熱插拔，容易受到瞬間電壓沖擊和靜電干擾。因此我們?cè)诋a(chǎn)品接口設計時，需要著重從接口濾波設計，防護設計，PCB設計、結構電纜多個方面考慮電磁兼容設計。



本文電磁兼容解決方案主要結合USB2.0接口電路特點，從產品原理圖的接口電路出發，提供符合產品實際設計要求的具體的emc設計方案，從而使產品能夠滿足電磁兼容標準與規格要求，獲得良好的emc品質，提升產品的可靠性。



2usb接口標準要求

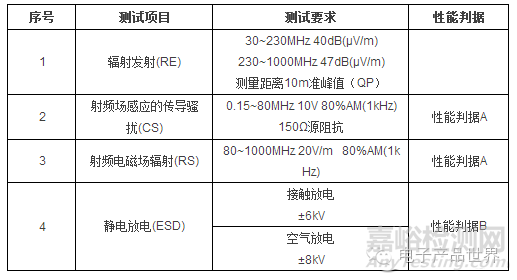

帶有USB接口的典型消費類產品，需要滿足相關電磁兼容要求，與USB相關的電磁兼容項目要求如下，其他如應用在軍品、汽車電子、鐵路電子要求則有所不一樣，具體請參考相關電磁兼容標準要求。

　　

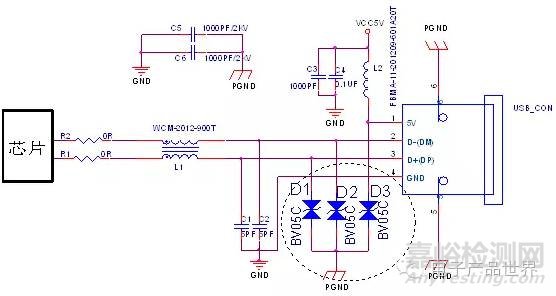

3原理圖emc設計





4原理圖設計要點說明



4.1濾波設計要點：



L1為共模濾波電感，用于濾除差分信號上的共模干擾;



L2為濾波磁珠，用于濾除為電源上的干擾;



C3、C4為電源濾波電容，濾除電源上的干擾;



C1、C2 為預留設計，注意電容盡量小，如實際影響信號傳輸，可以不焊接。



4.2防護設計要點：



D1、D2、D3組成USB接口防護電路，能快速泄放靜電干擾，避免內部電路遭受靜電的干擾。



C5、C6為接口地和數字地之間的跨接電容，典型取值為1000pF，耐壓要求達到2KV以上。



4.3 特殊要求：



4.3 R1、R2為限流電阻，差分線之間耦合會影響信號線的外在阻抗，可以用此電阻實現終端最佳匹配，使用時根據實際情況進行調整。



4.4 器件選型要求：



L1為共模電感，共模電感阻抗選擇范圍為60Ω/100MHz~120Ω/100MHz，典型值選取90Ω/100MHz



L2選用磁珠，磁珠阻抗范圍為100Ω/100MHz~1000Ω/100MHz，典型值選取600Ω/100MHz ;磁珠在選取時通流量應符合電路電流的要求，磁珠推薦使用電源用磁珠



C3、C4兩個電容在取值時要相差100倍，典型值為1000pF、0.1uF;小電容用濾除電源上的高頻干擾，大電容用于濾除電源線上的紋波干擾;



D1、D2、D3選用TVS，TVS反向關斷電壓為5V。TVS管的結電容對信號傳輸頻率有一定的影響，usb2.0的TVS結電容小于5pF;



C5、C6為接口地和數字地之間的跨接電容，典型取值為1000pF，耐壓要求達到2KV以上。

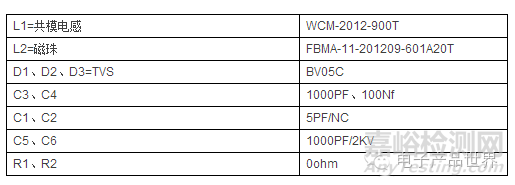

4.5 相關電磁兼容器件選型建議清單

　　



5PCB設計說明



5.1布局設計要點



元器件布局要按照信號流向進行布局;



防護器件要盡可能的靠近接口放置，確保引線電感最小，以保證防護器件能正常的進行防護動作。



應將芯片放置在離地層最近的信號層，并盡量靠近USB插座，縮短差分線走線距離。



5.2布線設計要點



共模電感下方不能走其它信號線。



如果USB接口芯片需串聯端電阻或者D線接上拉電阻時.務必將這些電阻盡可能的靠近芯片放置。



將USB差分信號線布在離地層最近的信號層。



保持USB差分線下端地層完整性，如果分割差分線下端的地層，會造成差分線阻抗的不連續性，并會增加外部噪聲對差分線的影響。



在USB差分線的布線過程中，應避免在差分線上放置過孔，過孔會造成差分線阻抗失配。



保證差分線的線間距在走線過程中的一致性，如果在走線過程中差分線的間距發生改變，會造成差分線阻抗的不連續性。



在繪制差分線的過程中，使用45°彎角或圓弧彎角來代替90°彎角，并盡量在差分線周圍的150 mil范圍內不要走其他的信號線，特別是邊沿比較陡峭的數字信號線更加要注意其走線不能影響USB差分線。
