前言導讀



手術機器人是一種先進的醫療設備，借助微創傷手術及相關底層技術的發展而發明。手術機器人是醫療機器人的一種細分領域。手術機器人，即外科醫生能夠通過遠程控制，并通過微小切口精密操作進入患者體內的手術器械，從而輔助外科醫生進行微創手術的精密操作型機器人。



手術機器人被用于在高于人類能力的微創傷手術領域中實現高于人類能力的對手術器械的精準操控。手術機器人通常由手術控制臺、配備機械臂的手術車及視像系統組成。外科醫生坐在手術控制臺，觀看由放置在患者體內腔鏡傳輸?shù)氖中g(shù)區域三維影像，并操控機械臂的移動，以及該機械臂附帶的手術器械及腔鏡。機械臂模擬人類的手臂，為外科醫生提供一系列模擬人體手腕的動作，同時過濾人手本身的震顫。



機器人手術系統是集多項現代高科技手段于一體的綜合體，其用途廣泛，在臨床上外科上有大量的應用。外科醫生可以遠離手術臺操縱機器進行手術，完全不同于傳統的手術概念，在世界微創外科領域是當之無愧的革命性外科手術工具。



市場分析



當前，隨著人工智能、物聯網等新科技的快速滲透，醫療健康正在與機器人全面融合，引領外科技術大變革。手術機器人行業迎來快速發展，賽道火熱，備受資本青睞。



根據Frost & Sullivan的統計，2020 年全球機器人手術市場規模為 61 億美元，預計從 2021 年到 2028 年將以 17.60% 的復合年增長率增長，到 2028 年將達到 222.7 億美元（折合人民幣約為1414億元）。



我國手術機器人市場發展迅猛，根據Frost & Sullivan的統計，市場規模由2016年的人民幣853.6百萬元增至2020年的人民幣2,934.5百萬元，年復合增長率達36.2%，預計2030年中國手術機器人的市場規模將達至人民幣58,425.9百萬元，年復合增長率為34.9%。



手術機器人是將機器人技術應用在醫療領域，顯然的，機器人手術是使用機器人系統完成的外科手術類型，機器人輔助手術的開發旨在克服現有的微創手術程序的局限性，并增強外科醫生進行開放手術的能力。



手術機器人集成了醫學、材料學、自動控制學、數字圖像處理學、生物力學、機器人學等諸多學科為一體的新型交叉科學。一般情況下，從臨床醫學應用角度可將手術機器人主要分為腔鏡手術機器人、骨科手術機器人、泛血管手術機器人、 經自然腔道手術機器人、經皮穿刺手術機器人。

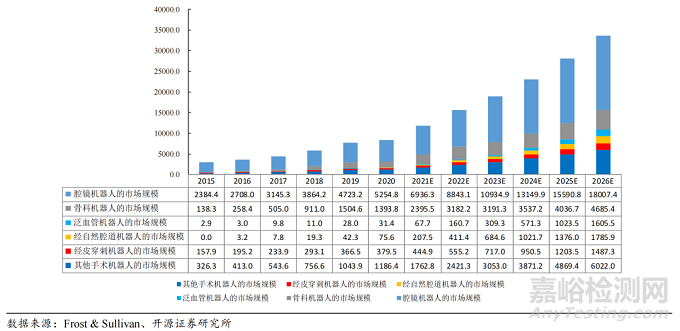

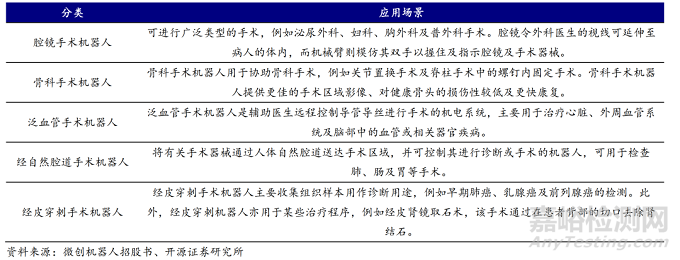

下面兩幅附圖分別給出了各主要細分手術機器人的應用場景和市場規模情況，供各位讀者參考。





筆者認為，隨著時間發展，對于國內手術機器人市場而言，各大廠商會面臨如下5個方面的競爭，分別為：



1.技術戰，入局者眾多，內卷嚴重，而且在技術上目前國外先進巨頭具有一定優勢，國內廠家只有通過技術上“高人一等”才能“脫穎而出”。



2.臨床戰，目前手術機器人雖然種類繁多，但是依然是醫械法規強監管的產業，且市場受眾面以大城市的大醫院為主體，在如此眾多的品牌上市過程中，臨床資源就顯得彌足珍貴。



3.融資戰，手術機器人是一個多學科高度集中的產品，研發周期長，臨床要求高，各方面人力資源也緊張稀缺，必然需要高額的投入，這些都需要大量的資本投入，因此手術機器人的玩法從資本市場來講其實就是“誰的資本強誰成功率大”。



4.營銷戰，隨著國內、國外廠商的產品逐步上市，需要“賣出去”，也需要市場各群體的認同，更需要占據市場率，因此在眾多同類型同適應癥的手術機器人中“賣得好”才是各大廠商的終極目標，才是“長久之計”。



5.專利戰，專利對于手術機器人而言十分重要，當然也是技術層面的演化，更是各大手術機器人廠商市場角力的重要武器，甚至是“終極核武”，規避設計風險、占據市場率都需要專利的輔助，達芬奇在腔鏡機器人領域“叱咤風云”恰恰是得益于專利。



美敦力Hugo 初探



2019年9月，美敦力發布首臺HUGO RAS手術機器人，正式加入軟組織手術機器人領域競爭，被認為是達芬奇“最危險”的競爭者。



Hugo外科系統是一種機器人輔助手術設備，旨在泌尿外科、婦科和普外科腹腔鏡手術過程中幫助精確控制其手術器械。



Hugo RAS 系統一個模塊化的多象限平臺，專為廣泛的軟組織手術而設計。美敦力推出的手術機器人系統使用模塊化的解決方案，重點克服手術機器人成本和應用的障礙。Hugo RAS系統包括手術塔、控制臺、手術手臂和機械手推車。



2021年10月11日，美敦力宣布其Hugo機器人輔助手術(RAS)系統已獲得歐盟CE認證，這是美敦力在軟組織手術機器人市場上的又一里程碑式進展。



專利分析



筆者針對美敦力Hugo機器人所涉及的專利情況，進行了檢索，其結果進行如下展示：



技術概覽



Hugo RAS主要有以下多個特點：



Hugo RAS是一個模塊化系統，也就是說它有多個獨立組件可以適應特定患者或醫院病床的需求，并且可以隨著技術的發展而升級。Hugo RAS配有四個裝在推車上的手術臂，這具有極大的靈活性。比如說，醫生可以在使用手臂完成手術后，將其推開，然后仍然使用同一個手術臺開始腹腔鏡手術。手術后，醫院工作人員可以將系統松解，然后將其滾動到另一個經過消毒并準備好的手術室中，以便醫生可以在休息后迅速開始新的手術。



美敦力將Karl Storz的三維視覺系統和可視化組件整合到了Hugo RAS中。Hugo RAS的手術塔裝有Storz可視化系統，隨附的內窺鏡也是標準長度，這意味著它可以從機器人系統上取下，并在腹腔鏡手術過程中用作手持設備。手術塔還裝有美敦力的FT10發生器，該發生器專門設計用于為機器人手術中發射能量的設備提供動力，還可以為腹腔鏡和開放式手術設備提供動力。具有通用性的特征。



美敦力針對Hugo RAS手術機器人開發了一個系統，該系統會隨著技術的發展及時進行升級，而無需醫院更換整個系統。對于集成到控制臺中的可視化技術而言，這尤其重要。Hugo外科手術控制臺的設計具有帶腳踏板的開放式結構，因此醫生在手術過程中仍可與患者人員互動。



專利概覽



筆者對Hugo手術機器人和配套器械的相關專利根據類別分別進行了整理和剖析，這里筆者從眾多專利中選擇了若干進行了解析，相關相關結果如下：Hugo手術機器人的完整專利清單和報告筆者也匯總完成，如若獲取完整專利清單和報告可以與筆者取得聯系，共同交流學習：



1



公開/公告號	US10779897B2	申請日	2016-06-20
發明名稱	Robotic surgical assemblies
解決的技術問題	The cables in the surgical instruments were prone to stretch during use. The stretching could cause end effector movement to lag that of the input device based on the amount of stretch. As a result, the surgical instrument and end effector may appear to move in a less correlated manner, which would limit the responsive performance of the robotic system.
技術方案	A surgical instrument for use with and for selective connection to an instrument drive unit includes an end effector, an instrument drive connector including a plurality of drive assemblies, and a plurality of drive members in mechanical cooperation with the instrument drive connector and the end effector. Each drive assembly of the plurality of drive assemblies includes a drive screw including an elongated threaded body and a drive nut threadedly engaged with the elongated threaded body of the drive screw such that rotation of the drive screw results in longitudinal movement of the drive nut. Each drive member of the plurality of drive members includes a proximal end portion secured to a respective drive nut of one of the plurality of drive assemblies such that longitudinal translation of the respective drive nut causes longitudinal translation of the drive member to drive a function of the end effector.

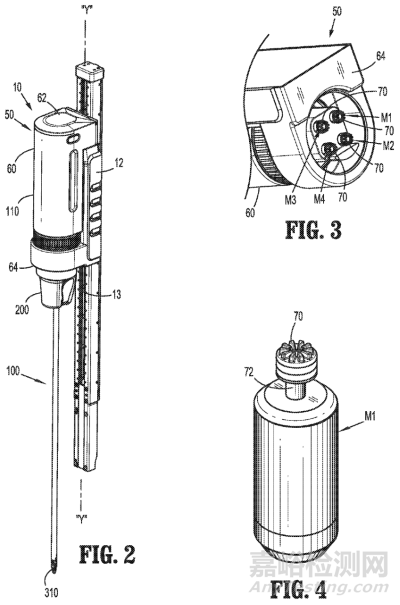

相關附圖



2



公開/公告號	US9937626B2	申請日	2014-10-20
發明名稱	Wrist and jaw assemblies for robotic surgical systems
解決的技術問題	There is a need for surgical tools having small cross-sectional areas that are able to provide high forces between end effector jaws, including customizable forces that vary depending on the position of the jaws in relation to each other.
技術方案	An end effector for use and connection to a robot arm of a robotic surgical system, wherein the end effector is controlled and/or articulated by at least one cable extending from a respective motor of a control device of the robot surgical system, is provided. The end effector includes a wrist assembly, and a jaw assembly. The jaw assembly includes a cam pulley rotatably supported on at least one support plate of the jaw assembly, wherein the cam pulley is operatively connected to a proximal end of each of the jaws of the jaw assembly such that rotation of the cam pulley results in one of an opening and closing of the jaw assembly.

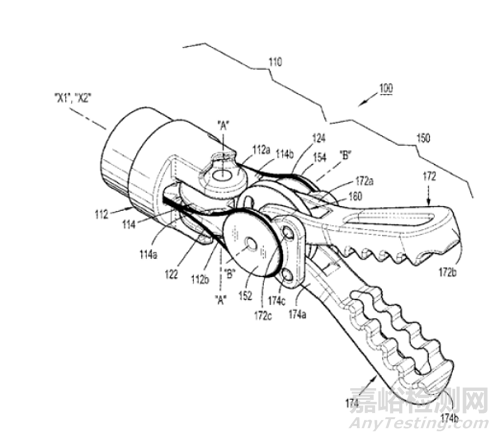

相關附圖



結  語



誠如領域內人士共同認識的那樣，手術機器人逐漸贏得市場追捧，站上了智能精細化發展、醫保政策利好的快車道，全球以及國內各大手術機器人廠商也必會將達芬奇、美敦力機器人作為重要的標桿和對照，聯動產學研醫生多方力量，不斷創新，推動中國手術機器人行業更智能化、精準化、微創化的發展，相關知識產權問題也必將會成為各大手術機器人廠商的研究重點課題，后續相關產品的的研發和專利事務值得持續關注。



需要特別說明的是，對于手術機器人，筆者對國內外各大廠家均進行了詳細研讀和分析，形成了卓有成效的工作成果，感興趣的讀者可與筆者取得聯系，共同交流學習。
