電磁繼電器在軌道交通領域是信號控制的基礎電子元器件，具有信號傳遞、系統配電、執行控制等功能，因此在鐵路這種以信號控制為主的運輸工具被廣泛應用。電磁繼電器的關鍵部件是觸點部件，觸點可靠性直接影響到電磁繼電器的可靠性。密封電磁繼電器失效模式的統計數據顯示，其80%以上失效模式是接觸部分失效。



本文對列車上實際使用發生失效的繼電器進行宏觀及微觀的分析，確定其失效模式及其失效的機理。同時對繼電器進行可靠性評估，可靠性試驗過程中定期檢測樣品的各項電性能參數，評估各電性能參數的變化情況，確定繼電器的可靠性等級，同時在各個參數的合理使用范圍內，評估繼電器的剩余使用壽命。



研究對象介紹與分析



本文研究對象為西門子3TH系列的中間繼電器，采用E型鐵心、雙斷點橋式觸頭系統的直動式運動結構，有八對觸頭可組合。觸頭材料由電性能優越的銀合金制成，具有使用壽命長及良好的接觸可靠性。滅弧室均呈封閉型，并由阻燃材料阻擋電弧向外噴射。

電磁繼電器電性能參數見表1。



表1 繼電器主要參數





繼電器工作過程：線圈不得電的時候，繼電器內部的動觸點在彈簧的拉力作用下與靜合靜觸觸點接觸，與動合靜觸點斷開；當某一時刻線圈通電時，繼電器驅動回路回路導通，線圈產生電磁吸力，銜鐵克服彈力被鐵芯吸合，動觸點隨銜鐵往下運動，使動觸點與原來不接觸的動合靜觸點閉合，完成吸合過程；當線圈掉電時，銜鐵在彈簧的作用下，使其恢復常態。



繼電器失效分析



動車車載繼電器一旦發生故障，將會導致列車的某些控制信號不能發送或發送出錯，給列車的運行帶來極大的安全隱患。分析實際使用繼電器的失效原因，動車的安全運行具有重要意義，本文對列車用3TH系列繼電器進行失效分析，分析其失效的根本原因。



01失效分析步驟



繼電器的失效分析主要從宏觀及微觀兩個大的方面開始。宏觀方面，主要從產品的外觀、結構、電性能參數等測試進行初始的評價；微觀方面。主要是將新品和故障繼電器進行解剖，進行電子顯微鏡以及SEM能譜分析，分析新品與故障品之間的區別。最后，結合實際的工作環境、使用工況以及宏觀和微觀的檢測結果進行綜合的分析，確定故障繼電器的失效機理，分析流程見圖1。

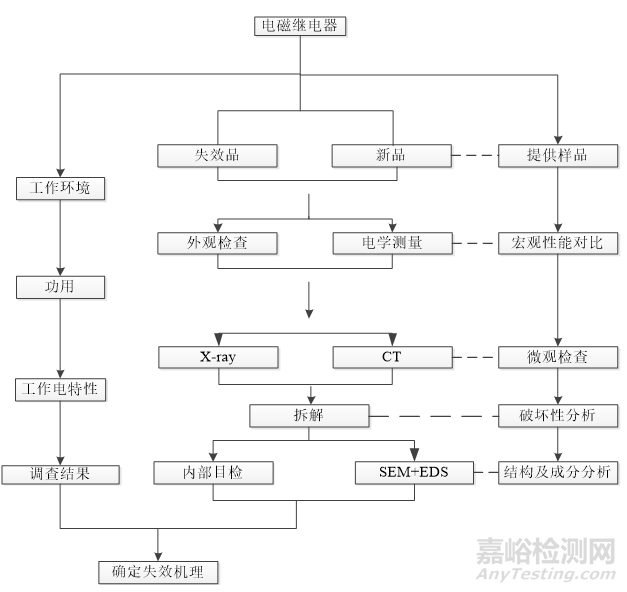

圖1 失效分析流程



02失效樣品宏觀分析



本次選取3件實際使用的樣品進行分析，分別對外觀、內部結構、電性能進行檢測，外觀及內部結構無異常，繼電器的吸合時間、釋放時間、吸合電壓及釋放電壓等電特性均在產品要求范圍內，但有2件樣品的接觸電阻超標（＞0.5Ω）。外觀及內部結構見圖2，電性能（不含接觸電阻）測試見表2，接觸電阻見表3。





圖2 樣品的外觀及內部結構

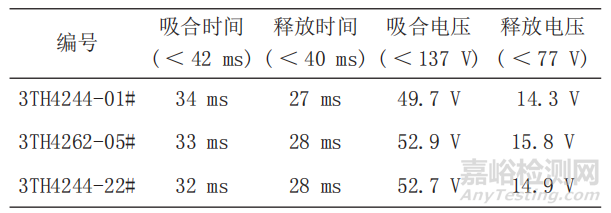

表2 電性能參數（不含接觸電阻）

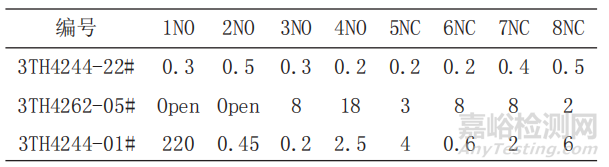

表3 電性能參數（接觸電阻）





03失效樣品微觀分析



通過對三件樣品進行外觀、結構以及電性能測試，發現其中有2件樣品的接觸電阻不符合實際的使用要求，但吸合與釋放時間、吸合與釋放電壓均在產品規格范圍內，因此需要對接觸電阻區域進行電鏡檢測，檢測觸點的形貌以及成分的變化情況。本文選擇失效品3TH4262-05#樣品接觸電阻OPEN的通道、3TH4262-01#樣品接觸電阻220Ω通道、3TH4244-01樣品接觸電阻為2Ω通道，未失效樣品3TH4244-22#樣品接觸電阻為0.3Ω通道，四個通道的微觀形貌見圖3，成分分析見圖4。

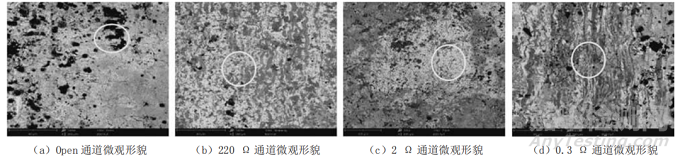

圖3 分析樣品通道微觀相貌

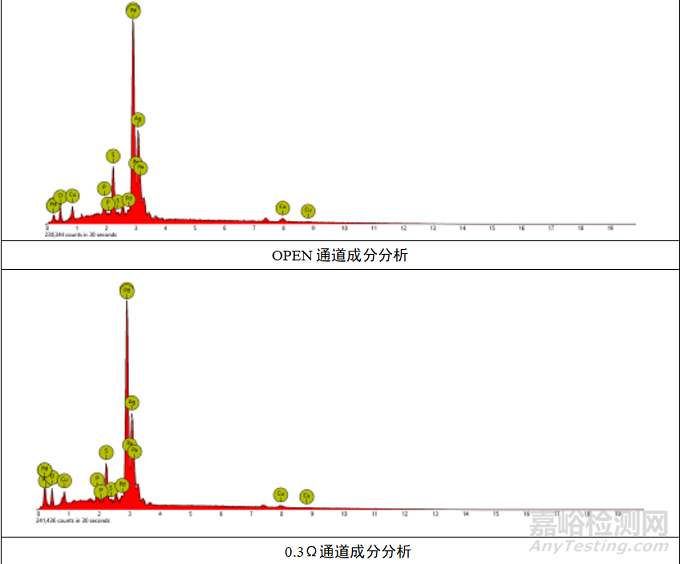

圖4 分析樣品通道成分分析



通過上述觀察，220Ω接觸點的接觸區域不集中，處于分散的狀態，這將導致動、靜觸片接觸時，不會充分接觸，導致接觸電阻偏大；OPEN狀態靜觸點表面沒有清晰的接觸區，有較明顯的附著物附在接觸區域，使動、靜觸點不能良好的接觸，導致接觸電阻呈現OPEN狀態；常閉觸點2Ω觸點表面附著物較稀疏，接觸區色澤比較明亮，因此其接觸電阻很小；未失效品常開通道電阻為0.3Ω靜觸點接觸區域面積較大，摩擦痕跡明顯，雖然接觸區域周圍存在明顯的附著物，但不影響接觸。



對比通道接觸電阻OPEN與通道電阻0.3Ω二者的成分無很大差別，主要成分都是Ag, 同時還有Pa、C、O、S、Cu等元素。觸片除了有Ag、Pa、Cu等金屬元素外，還存在C、O等非基體材料元素，說明基材材料有氧化和碳化的現象。繼電器是一種經常吸合與斷開的器件，觸點在閉合或斷開的瞬間，全部的能量集中釋放在最后離開的那個微小區域，使其周圍的溫度迅速上升到金屬的沸點，在這樣的高溫條件下，會發生氧化。如果此時流經觸點的電流超過觸點材料的燃弧電流，觸點間隙會形成拉弧，會將觸點表面形成燒蝕。繼電器長時間經歷這種動作，最終導致接觸電阻增加，接觸失效。



可靠性壽命評估



通過對實際使用繼電器的失效分析，發現繼電器主要是工作過程中，電弧導致的觸點電弧侵蝕是引起電磁繼電器接觸性能變化的原因。電磁繼電器是一種長壽命產品，不同類型的電磁繼電器有其不同的使用壽命，本文中3TH系列繼電器的電壽命為1.2×106次。高鐵  動車等高速軌道交通自投入運營已經超過10年，每年都會投入大量的維修及更換設備的費用，為降低運維費用，同時不降低可靠性及安全性，需要對相關設備進行可靠性評估。



01.評估方案



依據《有可靠性指標的電磁繼電器評估規范》對繼電器進行可靠性評估，可靠性試驗過程中定期檢測樣品的各項電性能參數，評估各電性能參數的變化情況，確定繼電器的可靠性等級，同時在各個參數的合理使用范圍內，評估繼電器的剩余使用壽命。



根據《GB/T 15510控制用電磁繼電器可靠性試驗通則》標準規定，同時根據繼電器的規格書，繼電器的允許的每小時吸合斷開次數為1000次，同時根據標準GBT15510，級別為L(zhǎng)、允許失效數Ac=1的總試驗次數為20.2×106，同時為減少試驗時間，進行測試的樣品為22件，根據可靠性理論，則每個繼電器的試驗電壽命次數（吸合斷開）次數為：





根據實際可操作性且每小時吸合與斷開不超過1000次，實際采用吸合2s、斷開2s，則1h的吸合與斷開次數為900次。

則試驗時間為：Td=ns/900/24h=42.5天



將所有參試樣品按照實際工作的時候通電、連接負載，保證線圈、觸點均通137.5V電壓，接通負載保證通過觸點的電流為實際工作時的所測最大電流240mA，通電后開始可靠性試驗，按照吸合2s、斷開2s為完成一次吸合與斷開試驗。試驗溫度依據GB/T 15510，選擇試驗溫度為30℃。試驗過程中，定期檢查外觀、接觸電阻、吸合與斷開時間、吸合與釋放電壓，確定各個性能參數是否有變化趨勢。



02.試驗過程中性能參數變化



試驗過程中，繼電器的吸合時間與釋放時間、吸合電壓與釋放電壓幾乎無變化，接觸電阻隨著試驗時間的增長，呈現逐漸上升的趨勢。各個通道的吸合時間及釋放時間、吸合電壓及釋放電壓未有明顯的變化趨勢，而各個通道的接觸電阻隨時間有顯著變化，詳細見表4。

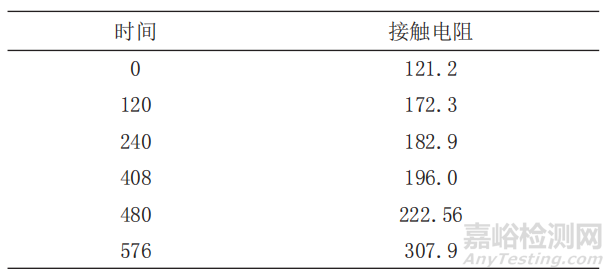

表4 接觸電阻與時間關系





可靠性鑒定試驗后，所有通道的吸合時間的最大值小于產品規范規定的常開與常閉的最小門限值42ms；所有通道的釋放時間的最大值小于產品規范規定的常開和常閉的最小門限值40ms；所有通道的吸合電壓和釋放電壓均小于產品規范規定。



可靠性鑒定試驗后，繼電器的常閉通道接觸電阻是呈現逐漸增大趨勢的，對所有試驗繼電器的接觸電阻按照每個時間點取平均值，則每個檢測時間點的均值如表4。試驗后接觸電阻小于0.5Ω，仍在設備可用范圍內。因此，需要對接觸電阻退化到0.5Ω進行擬合，確定實際的可用時間。



03.接觸電阻退化評估



繼電器的接觸電阻是呈現增大的趨勢，因此使用Matlab對試驗數據進行擬合，接觸電阻隨時間變化的方程為公式（1），擬合曲線見圖6；其中，擬合方程相關系數R2值為0.9846，接近于1，說明擬合程度非常好。



（1）



根據實際使用的接觸電阻要求，當接觸電阻退化到0.5Ω，即不滿足使用要求。因此，以接觸電阻退化到0.5Ω為失效閾值求解方程（1），利用Matlab“fzero(@(x)149.8*exp(0.0007273*x)+0.0000837*exp(0.02391*x)-500,0)” 求解方程（1）得出接觸電阻退化到0.5Ω的時間為625h，按照可靠性評估方案，則試驗至625h時，繼電器的動作次數為562500。





04.繼電器預估壽命



本項目所選擇繼電器為京廣線列車上使用的過分相類型繼電器，此線路上過分相為25公里執行一次，線路里程為2300公里，則列車單程繼電器要?jiǎng)幼?2次。按照列車一年運營365天，根據可靠性評估結果，繼電器的預期壽命為：

L = 562500/（2300/25）/365 = 16.75年



結論



1）經過分析，失效接觸器的失效原因?yàn)閯?dòng)觸點與靜觸點接觸不良。接觸不良的前提是長期使用的接觸器觸點表面生成氧化物和硫化物，形成阻擋層，電接觸可以燒穿一定厚度的阻擋層，阻擋層厚度增大到不能電燒穿時，觸點還可以通過摩擦破壞阻擋層形成接觸，但是觸點摩擦力較小，在其偏差范圍內存在摩擦力不足，僅保持接觸而不足以破壞阻擋層，導致接觸不良；



2）通過對繼電器進行可靠性測試，根據繼電器接觸的退化趨勢以及實際可使用的失效閾值，繼電器預期壽命為16.75年。按照動車組運行480萬公里或12年即更換的要求，繼電器仍可繼續使用4.75年，可以達到延壽的預期要求。



引用本文：



王聰聰，韓曉敏，付宇寬，李志國，徐立立，楊靜.電磁繼電器失效分析及可靠性壽命評估[J].環境技術,2022,39(06):41-46.
