中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

01、案例背景

電纜料拉伸樣條制樣時(shí)，開煉后的樣品的厚度無法確定統(tǒng)一，設(shè)備間距控制的旋鈕出現(xiàn)問題，實(shí)際厚度與設(shè)定的厚度不一致，只能人為的主觀判斷厚度，這導(dǎo)致開煉階段無法獲得統(tǒng)一，希望可以幫助他們解決這個(gè)問題。

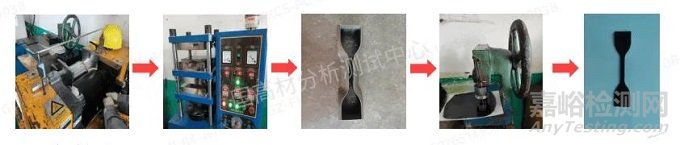

電纜料的主要評估項(xiàng)目有拉伸強(qiáng)度、斷裂伸長率和氧指數(shù)燃燒等。對材料進(jìn)行評估以前，都需要將材料制成標(biāo)準(zhǔn)樣條。電纜料拉伸樣品的制樣方式主要是先通過開煉機(jī)開煉成厚度大于1mm的片裝樣品，然后放在平板硫化機(jī)（壓片機(jī)）上進(jìn)行壓片，壓成厚度為1mm左右的薄片狀樣品，最后使用切刀和裁樣機(jī)沖切成啞鈴型樣條。在這個(gè)制樣的過程中有很多的因素，比如開煉機(jī)的溫度、開煉的時(shí)間等，壓片機(jī)的溫度、壓力和時(shí)間等，沖切樣品的切刀的邊緣是否有缺陷等。電纜料拉伸樣條制備過程如下：

02、實(shí)驗(yàn)探究

2.1壓片穩(wěn)定性研究

本次實(shí)驗(yàn)選用一個(gè)牌號(hào)的電纜料進(jìn)行制樣過程試驗(yàn)；一次開煉的樣分別進(jìn)行兩次壓片，驗(yàn)證壓片對斷裂伸長率的穩(wěn)定性影響；

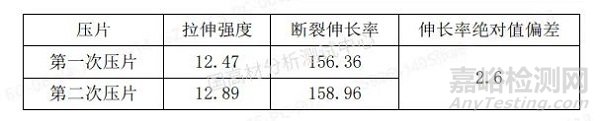

表1 分批次壓片的測試結(jié)果

從結(jié)果中可以看出，經(jīng)過一次開煉后，分別進(jìn)行兩次壓片，樣品的拉伸強(qiáng)度和斷裂伸長率的偏差較小,也就是說同種壓片條件下的穩(wěn)定性較好。

2.2開煉后的厚度影響

開煉的過程是將粒料倒入雙滾混合機(jī)，對粒料進(jìn)行加至可塑形，先將雙滾間距調(diào)小，讓樣品混合更加均勻。開煉一段時(shí)間后，樣品已經(jīng)混合均勻，然后將雙滾間距調(diào)大，逐漸壓成片狀。然后將開煉后的樣品進(jìn)行壓片。

本次對開煉（105℃）后的樣品進(jìn)行比較。壓片的過程中塑料熔融后會(huì)進(jìn)行流動(dòng)，樹脂類更容易流動(dòng)，填料流動(dòng)性差。開煉后的厚度尺寸越大，壓片時(shí)樹脂的流動(dòng)性越大，可能導(dǎo)致樹脂類流到邊緣，中間剩余的填料較多，導(dǎo)致中間樣的斷裂伸長率較低的情況。

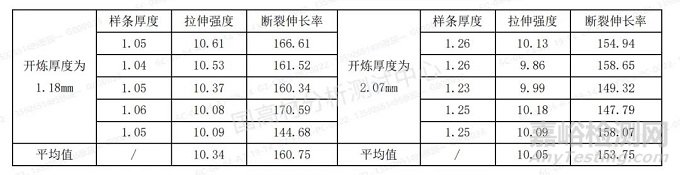

表2不同開煉厚度的樣條的影響

相同樣品分別進(jìn)行兩次開煉，開煉后的厚度不一致，經(jīng)過測量，開煉后的厚度越小，斷裂伸長率要大一些，而對拉伸強(qiáng)度的影響較小。

2.3人員操作的影響

斷裂伸長率異常發(fā)生后，我們對此原因展開調(diào)查，對注塑員的開煉和壓片操作進(jìn)行核查，發(fā)現(xiàn)開煉的時(shí)間和厚度等不一致，注塑員開煉過程中時(shí)間較短，對注塑員進(jìn)行了開煉培訓(xùn)以后，測試結(jié)果的變化較大。

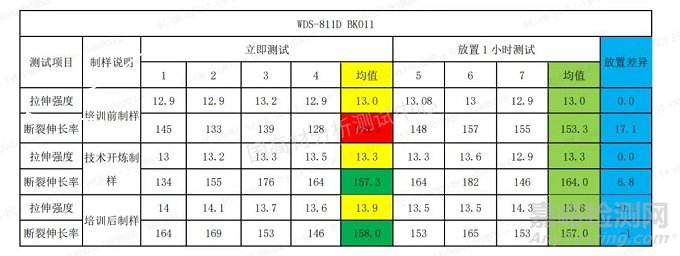

表3 注塑員培訓(xùn)前后的差異

注塑員制樣問題改善。培訓(xùn)前斷裂數(shù)據(jù)136，技術(shù)制樣157，培訓(xùn)后斷裂158，與技術(shù)數(shù)據(jù)一致；拉伸強(qiáng)度放置1小時(shí)后無明顯變化，而斷裂伸長率制樣差異凸顯明顯。

2.4樣條調(diào)節(jié)時(shí)間的影響

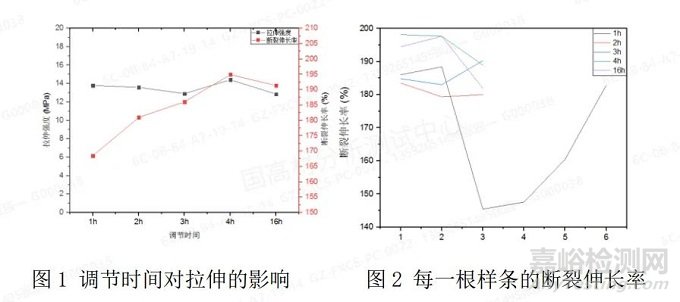

標(biāo)準(zhǔn)中要求壓片后需要至少調(diào)節(jié)4小時(shí)，才能進(jìn)行測試。實(shí)際操作過程中，測試員沒有嚴(yán)格按照這個(gè)要求執(zhí)行，大多數(shù)時(shí)間是收到樣品即測試，調(diào)節(jié)時(shí)間不足2小時(shí)。實(shí)驗(yàn)中對樣條壓片后1h、2h、3h、4h和16h進(jìn)行比對驗(yàn)證，結(jié)果如下：

從上圖結(jié)果可以看出,隨著調(diào)節(jié)時(shí)間的增加，拉伸強(qiáng)度的變化較小，但是斷裂伸長率的變化較大，呈現(xiàn)逐漸增加的趨勢，調(diào)節(jié)時(shí)間達(dá)到4小時(shí)以后，變化較小。測試員測試時(shí)未保證調(diào)節(jié)時(shí)間達(dá)到4小時(shí)，所以經(jīng)常出現(xiàn)測試不合格的現(xiàn)象，因此需要要求嚴(yán)格調(diào)節(jié)至4小時(shí)。

03、實(shí)驗(yàn)結(jié)論

通過本次實(shí)驗(yàn)，我們得出，開煉后的厚度越小，拉伸斷裂伸長率越高，拉伸強(qiáng)度的影響不顯著；壓片條件設(shè)置不變的情況下，多次壓片的穩(wěn)定性較好。壓片后的樣品厚度越小，斷裂伸長率越大。調(diào)節(jié)時(shí)間在4小時(shí)內(nèi)時(shí)，斷裂伸長率明顯較低，所以至少需要調(diào)節(jié)4小時(shí)。
