      采用室溫至600℃的自約束冷熱疲勞試驗方法對含不同質量分?jǐn)?shù)(1.8%，3.1%)鉬的4Cr5MoV熱作模具鋼進行了試驗，分析了表面與截面裂紋形貌、顯微組織以及硬度變化，研究了鉬含量對該熱作模具鋼冷熱疲勞性能的影響。結果表明：經1000次冷熱疲勞循環后，含質量分?jǐn)?shù)3.1%鉬的試驗鋼表面產生細小稀疏裂紋，并且裂紋數量明顯少于含質量分?jǐn)?shù)1.8%鉬的試驗鋼，含質量分?jǐn)?shù)3.1%鉬的試驗鋼具有更高的抗回火軟化性，高的表面硬度可以延緩模具鋼中冷熱疲勞裂紋的萌生；經2000次冷熱疲勞循環后，含質量分?jǐn)?shù)3.1%鉬的試驗鋼截面裂紋擴展深度大于含質量分?jǐn)?shù)1.8%鉬的試驗鋼，其裂紋擴展速率較大，這與含質量分?jǐn)?shù)3.1%鉬的試驗鋼具有較低的室溫沖擊韌性和大量碳化物的粗化有關。

1 試樣制備與試驗方法

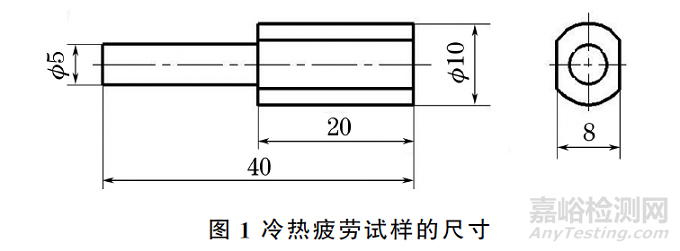

      按照4Cr5MoV熱作模具鋼的化學成分以及設定的鉬元素質量分?jǐn)?shù)(2%，3%)稱取試驗原料，采用電弧爐+鋼包爐+真空脫氣+電渣重熔冶煉工藝生產2爐模具鋼錠，鋼錠經高溫擴散+多向鍛造+球化退火后于端面各取厚度為30mm左右的退火態試樣。為保證試驗的準確性，采用線切割方法分別在2種試驗鋼退火態試樣相同取樣位置取尺寸為?10mm×50mm的冷熱疲勞毛坯試樣2組(每組兩個)和3個尺寸為10mm×10mm×55mm的夏比V 型缺口沖擊試樣。將所有試樣在1010℃保溫30min后油淬，然后在600℃回火2次，每次2h，將試樣硬度調整至46.5~47.5HRC。將熱處理后的冷熱疲勞毛坯試樣精加工成如圖1所示的冷熱疲勞試樣，并將兩平面研磨、拋光成光滑表面。

      采用自約束冷熱疲勞試驗機進行冷熱疲勞試驗，該試驗設備可以自動控制加熱、冷卻和循環次數。冷熱循環方式是在不加載荷的條件下，通過線圈將試樣由室溫加熱至600℃，加熱時間小于3s，當溫度達到600℃后采用冷卻水迅速噴淋冷卻至室溫，冷卻時間為6s，以此往復循環1000次和2 000次。試驗結束后，試樣去除其表面氧化物，將清洗干凈的試樣輕拋，經腐蝕后，用熱場發射掃描電鏡(SEM)觀察其表面裂紋形貌。將試樣采用電解雙噴儀制備透射電鏡試樣，雙噴電解液為體積分?jǐn)?shù)10%高氯酸酒精溶液，采用透射電子顯微鏡(TEM)觀察碳化物形貌。在表面裂紋密集區域垂直于軸線方向切取縱截面試樣，經研磨、拋光，腐蝕后采用掃描電鏡觀察截面裂紋擴展的深度、距表面100μm處和心部的顯微組織。按照GB/T 4340.1—2009，采用半自動顯微維氏硬度計在距冷熱疲勞試樣表面100μm處，每隔50μm依次測試從表面到心部的截面硬度分布。按照GB/T 19748—2019，采用沖擊試驗機測回火后夏比V型缺口沖擊試樣的室溫沖擊吸收功，測3次取平均值。

2 試驗結果與討論

2.1 表面裂紋形貌

      試樣在冷熱疲勞循環過程中由于溫度的快速變化而產生了熱應變，這些應變在循環過程中不斷積累，最終導致材料過度變形或熱疲勞而開裂。

     由圖2可以看出，經1000次冷熱疲勞循環后，含質量分?jǐn)?shù)1.8%鉬的試驗鋼表面裂紋較細小密集，多呈網狀，而含質量分?jǐn)?shù)3.1%鉬的試驗鋼表面裂紋細小稀疏，未連接成網狀。與1000次冷熱疲勞循環相比，經2000次冷熱疲勞循環后兩種鋼表面裂紋更粗大，細小的裂紋連接成較大的裂紋，含質量分?jǐn)?shù)1.8%鉬的試驗鋼表面裂紋更加密集，含質量分?jǐn)?shù)3.1%鉬的試驗鋼表面裂紋較少，但裂紋更粗，含有較多的主裂紋，且在主裂紋附近存在二次網狀裂紋?？芍?，在冷熱疲勞循環過程中鉬含量較高的試驗鋼表面萌生的冷熱疲勞裂紋較少。

2.2 截面裂紋形貌

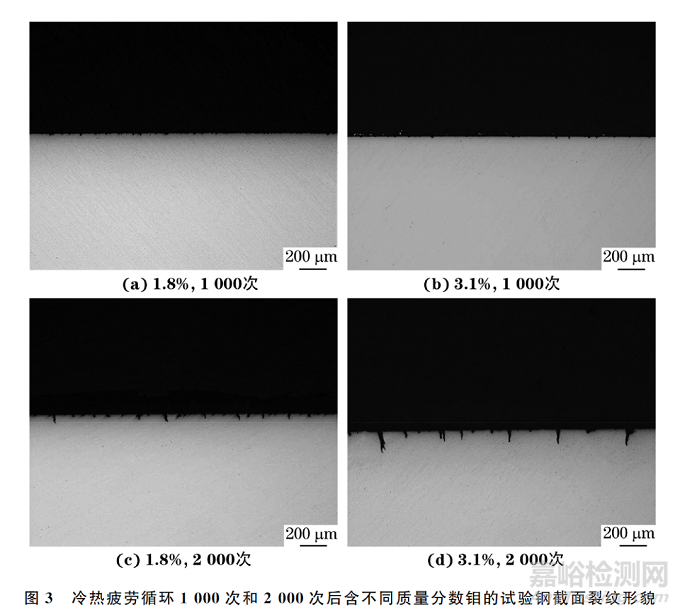

     由圖3可知：經1000次冷熱疲勞循環后含質量分?jǐn)?shù)1.8%鉬的試驗鋼截面中裂紋密集，數量較多，含質量分?jǐn)?shù)3.1%鉬的試驗鋼截面裂紋稀疏，數量較少，裂紋數量與表面裂紋數量吻合；隨著冷熱疲勞循環增加到2000次，2種試驗鋼截面裂紋深度均增加，含質量分?jǐn)?shù)1.8%鉬的試驗鋼截面裂紋數量多于含質量分?jǐn)?shù)3.1%鉬的試驗鋼，但含質量分?jǐn)?shù)3.1%鉬的試驗鋼截面裂紋深度大于含質量分?jǐn)?shù)1.8%鉬的試驗鋼。

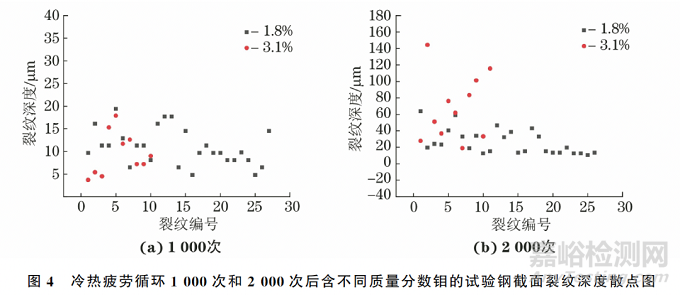

      由圖4可知：經1000次冷熱疲勞循環后，含質量分?jǐn)?shù)1.8%鉬的試驗鋼截面最大裂紋深度可達到19μm，最小裂紋深度為4.8μm，而含質量分?jǐn)?shù)3.1%鉬的試驗鋼截面最大裂紋深度為18μm，最小裂紋深度為3.7μm；經2000次冷熱疲勞循環后含質量分?jǐn)?shù)1.8%鉬的試驗鋼截面裂紋深度多分布在20~46μm，最大裂紋深度為63.7μm，相比1000次冷熱循環增加了44.7μm，而含質量分?jǐn)?shù)3.1%鉬的試驗鋼截面最大裂紋深度為144.4μm，相比1000次冷熱循環時增加了126.4μm。通過計算得到，經1000次和2000次冷熱疲勞循環后，含質量分?jǐn)?shù)1.8%鉬的試驗鋼截面裂紋的平均深度分別為11.0，26.1μm，含質量分?jǐn)?shù)3.1%鉬的試驗鋼截面裂紋的平均深度分別為9.5，68.2μm?？芍?，含質量分?jǐn)?shù)3.1%鉬的試驗鋼截面裂紋擴展速率比含質量分?jǐn)?shù)1.8%鉬的試驗鋼快。含質量分?jǐn)?shù)1.8%和3.1%鉬的試驗鋼的回火硬度分別為46.6，47.3HRC， 室溫沖擊吸收功分別為20，16J，在相近的回火硬度下，含質量分?jǐn)?shù)3.1%鉬的試驗鋼具有較低的沖擊韌性。冷熱疲勞裂紋的擴展階段主要受韌塑性的控制，高的塑韌性可以使材料局部應力松弛，阻止疲勞裂紋的擴展，因此較低的沖擊韌性使得含質量分?jǐn)?shù)3.1%鉬的試驗鋼在2000次冷熱疲勞循環過程中的截面裂紋擴展速率較快。

2.3 顯微組織

      冷熱疲勞裂紋易沿著粗大碳化物與基體的界面進行擴展，而細小彌散分布的碳化物能阻礙晶粒長大和疲勞裂紋的擴展，從而提高模具鋼的冷熱疲勞性能。

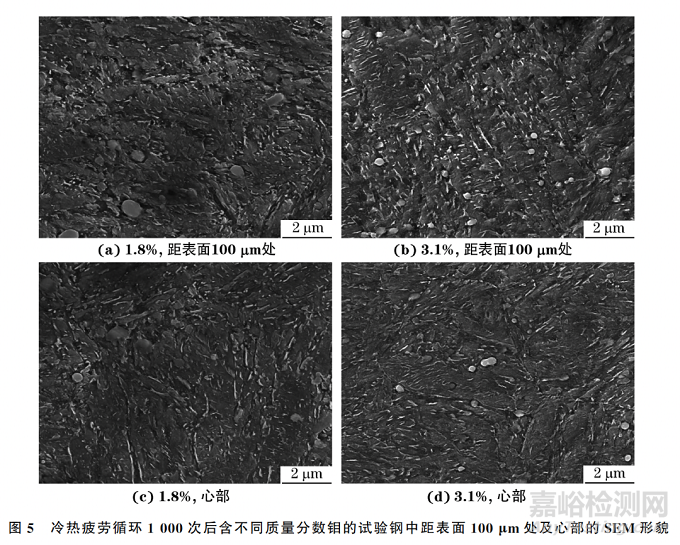

     由圖5可以看出，經1000次冷熱疲勞循環后，2種試驗鋼均含有較多顆粒狀的未溶碳化物，且表面碳化物粗化較嚴重，但在含質量分?jǐn)?shù)3.1%鉬的試驗鋼中還存在大量細小短桿狀的二次碳化物，這是由于該試驗鋼中鉬含量較高，在回火過程中析出了大量細小短棒狀的碳化物，從而提高了鋼的強度及回火硬度。冷熱疲勞裂紋的萌生主要受強度控制，具有高表面硬度、高強度的材料可以延緩模具鋼冷熱疲勞裂紋的萌生。在熱循環過程中，由于溫度分布不均而使試樣內部產生了溫度梯度，高溫部分發生膨脹，低溫部分對高溫部分產生約束作用，而在冷卻階段同一部位產生拉應力，拉應力的大小取決于加熱時的壓縮塑性應變。因此，提高表面硬度和屈服強度有利于減小熱疲勞過程中的塑性應變幅，對提高材料的熱疲勞抗力是有利的。

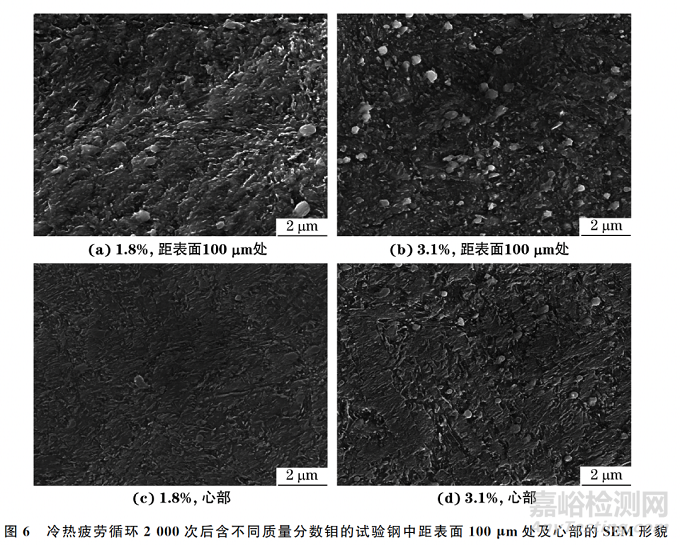

      由圖6可以看出：與1000次冷熱疲勞循環相比，2000次冷熱疲勞循環后，2種試驗鋼中距表面100μm處和心部組織中的碳化物均有明顯粗化，且含質量分?jǐn)?shù)3.1%鉬的試驗鋼距表面100μm處的碳化物進一步粗化，比心部更嚴重。與質量分?jǐn)?shù)1.8%鉬的試驗鋼相比，經2000次冷熱疲勞循環后含質量分?jǐn)?shù)3.1%鉬的試驗鋼中碳化物粗化程度更嚴重。經碳化物衍射斑點的標定可知，2種試驗鋼中的顆粒狀碳化物基本相同，多為M23C6和M6C，如圖7所示。這些粗大的碳化物聚集在裂紋尖端時，將會成為裂紋擴展的通道,加速裂紋的進一步擴展。

2.4 顯微硬度

      由圖8可以看出，經冷熱疲勞循環后，2種試驗鋼從表面到心部，其顯微硬度均不斷增大，但經1000次和2000次冷熱疲勞循環后2種試驗鋼均發生不同程度的軟化。冷熱疲勞過程相當于過回火過程，在整個循環過程中，材料發生軟化，硬度降低。1000次冷熱疲勞循環后含質量分?jǐn)?shù)3.1%鉬

的試驗鋼近表面的軟化程度小于含質量分?jǐn)?shù)1.8%鉬的試驗鋼。2000次冷熱疲勞循環后，2種試驗鋼近表面的顯微硬度均大幅度降低，而心部降幅較小，且含質量分?jǐn)?shù)3.1%鉬的試驗鋼近表面的軟化程度略小于含質量分?jǐn)?shù)1.8%鉬的試驗鋼。

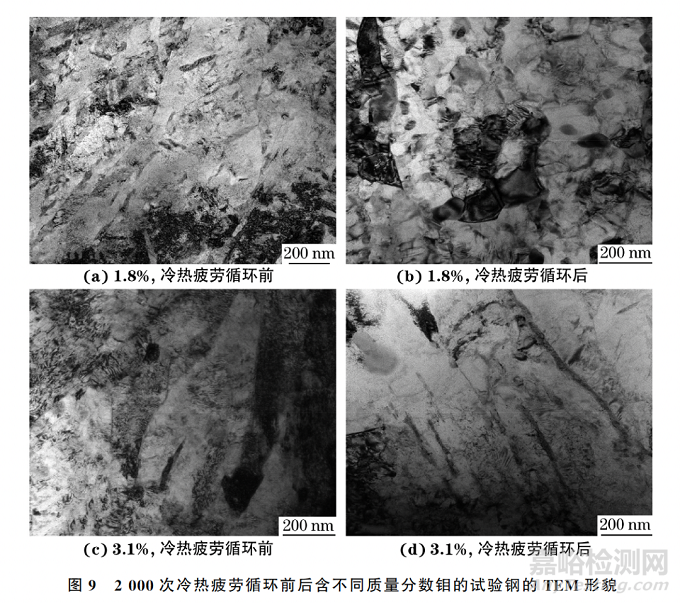

     由圖9可以看出：與冷熱疲勞循環前的試驗鋼相比，經2000次冷熱疲勞循環后，2種試驗鋼中的馬氏體均發生了回復，且含質量分?jǐn)?shù)3.1%鉬的試驗鋼馬氏體回復程度較低，說明該鋼仍保持較高的硬度，具有良好的抗回火軟化能力?？够鼗疖浕芰?，有利于避免熱作模具鋼早期疲勞裂紋的萌生。綜上所述，含質量分?jǐn)?shù)3.1%鉬的4Cr5MoV熱作模具鋼由于具有較高的抗回火軟化性能，冷熱疲勞裂紋不易萌生，但裂紋一旦出現，極易向內部擴展，裂紋擴展速率較大，影響模具使用壽命，而含質量分?jǐn)?shù)1.8%鉬的試驗鋼由于早期裂紋萌生數量較多，雖然裂紋擴展速率較低，但較密集的裂紋可能匯聚，增大了壓鑄模具表面掉塊的風險。

3 結 論

      (1) 經1000次冷熱疲勞循環后，含質量分?jǐn)?shù)1.8%鉬的試驗鋼表面裂紋細小密集，呈網狀分布，含質量分?jǐn)?shù)3.1%鉬的試驗鋼表面裂紋細小稀疏；經2000次冷熱疲勞循環后2種鋼的裂紋均變粗大，與含質量分?jǐn)?shù)1.8%鉬的試驗鋼相比，含質量分?jǐn)?shù)3.1%鉬的試驗鋼表面裂紋較少，但裂紋更粗大。

     (2) 經1000次和2000次冷熱疲勞循環后，含質量分?jǐn)?shù)1.8%鉬的試驗鋼截面裂紋的平均深度分別為11.0，26.1μm，含質量分?jǐn)?shù)3.1%鉬的試驗鋼的平均深度分別為9.5，68.2μm；含質量分?jǐn)?shù)3.1%鉬的試驗鋼截面裂紋擴展速率比含質量分?jǐn)?shù)1.8%鉬的試驗鋼快，這與含質量分?jǐn)?shù)3.1%鉬的試驗鋼具有較低的室溫沖擊韌性和大量碳化物的粗化有關。

     (3) 含質量分?jǐn)?shù)3.1%鉬的試驗鋼顯微硬度高于含質量分?jǐn)?shù)1.8%鉬的試驗鋼，具有較強的抗回火軟化能力，冷熱疲勞裂紋不易萌生，但裂紋擴展速率較大，而含質量分?jǐn)?shù)1.8%鉬的試驗鋼早期裂紋萌生數量較多，裂紋擴展速率較低，但較密集的裂紋會連接成網狀，增加表面掉塊的風險。
