摘要 目的：通過實際案例研究找尋ICH Q13指南背后的基本原理，促進連續制造技術在我國制藥行業的應用。方法：以原料藥碳酸鈣生產為實例，分析其連續制造生產線中部分工序的連續生產設計與實現方式，并參照ICH Q13指南的要求，提出監管層面的考慮。結果與結論：類似于碳酸鈣這種工藝簡單的品種非常適合轉化為先進的連續制造工藝，現有條件可實現部分工序連續生產，也非常有望實現真正的全過程連續制造，為藥品連續制造在我國的順利落地實施提供了實踐參考。



1背景介紹



隨著近幾年過程分析技術（Process Analytical Technology，PAT）的發展，國內外制藥行業的連續制造（Continuous Manufacturing，CM）的相關研究也取得了很大的進步。美國食品藥品監督管理局（FDA）以及歐洲藥品監督管理局（EMA）等相繼批準了以連續制造工藝制造的相關藥品[1]。但目前國內制藥行業還是以傳統的批次生產為主，連續制造工藝的發展還處在剛剛起步階段。傳統的間歇批次生產工藝一般是以固定批量進行的分步驟生產工藝，在一個工序完成之后再進入下一個工序。因此，當一個工序未完成或中間體檢測未放行時，無法進入下一個制造工序，同時還存在上一個工序與下一個工序之間的短時高通量的物料轉移。因此，傳統的間歇批次制造工藝存在制造工藝時間長，設備占用體積大，批間產品質量波動大，制造規模放大困難等問題。連續制造涉及生產過程中物料的持續輸入，物料的持續轉化，以及輸出物料的同步去除[2]。與間歇批次生產相比，連續生產的優勢主要包括：生產周期短，效率高，設備體積小，占地面積小，物料消耗低，生產成本低。同時，整個藥品生產過程中通過過程分析技術和先進工藝控制，產品質量一致性較高[3]，保證了產品質量的均一性和批間一致性。



1.1 法規背景



早在2004年9月，F(xiàn)DA發布了PAT的框架性指導原則，用以支持制藥行業在藥品研發、生產制造以及藥品質量控制上的有效且高效創新[4]。而PAT技術正是連續制造的核心控制技術，用以實現連續制造過程中的工藝監控及實時放行。2019年2月，F(xiàn)DA發布了關于連續制造工藝過程中質量考量的指導原則，進一步在工藝動態、批次定義、控制策略、質量體系、工藝放大、穩定性以及批次生產如何橋接至連續生產給出了相應的參考原則，進一步推動了連續制造在制藥工業上的發展[5]。2021年7月，國際人用藥品注冊技術協調會（ICH）發布了藥品原料及成品的連續制造指導原則草案Q13，進行了公開意見征詢[2]，其中正文部分就連續制造概念、實現的科學技術，監管考量等進行了系統指導，附錄也分別對原料藥、制劑成品及生物制品的連續制造進行了舉例。ICH Q13連續制造指導草案的發布，更進一步推動了連續制造在應用層面的落地，也為監管機構就連續制造如何監管提供了切實的指導意見。2021年10月18日，國家藥品監督管理局藥品審評中心（CDE）官網發布了關于公開征求ICH指導原則《Q13：原料藥和制劑的連續制造》意見的通知，按照ICH相關章程要求，ICH監管機構成員需收集本地區關于第2b階段指導原則草案的意見并反饋ICH[6]。隨著ICH Q13正式發布的臨近，連續制造工藝的審評也將逐步納入藥品監管考量。



1.2 應用背景



原料藥行業目前競爭激烈，各原料藥生產企業都對生產效率、制造成本控制提出了更高的要求，顯然傳統的批次生產不能滿足新時代的發展需求。在探索原料藥新的連續制造生產方式上，基于市場以及藥物經濟學的角度考慮，一般會從產品市場定位、產品附加值、產品工藝等幾個方面來選擇生產品種。輕質碳酸鈣是化學工業生產中的一種基礎原料，通過石灰石的煅燒、消化、碳化等一系列化學工藝過程生產。它廣泛應用于橡膠、塑料、造紙、涂料、醫藥保健和農藥、食品等生產領域中[7]，碳酸鈣作為原料藥也具有較大的市場規模和需求。同時，碳酸鈣的形成通常采用無機沉淀的過程，工藝簡單穩定，非常適合轉化為先進的連續制造工藝。根據國家藥品監督管理局藥品審評中心網站原輔包登記信息平臺顯示，目前擁有國藥準字文號的碳酸鈣生產廠家只有4家[8]，均為傳統的批生產工藝，因此，設計一條符合ICH Q13關于連續制造的概念和方法的藥用級碳酸鈣連續制造GMP生產線有很好的探索和實踐意義。



2 原料藥碳酸鈣的連續制造生產線的設計與實現



2.1 概念設計



2.1.1 連續制造生產模式



工業級碳酸鈣的生產普遍按照化工大規模連續生產設計，因此可參照已有的工業級生產線布局，進行藥用級碳酸鈣生產線設計和改造，連續制造生產線應利用PAT、自動控制系統、工藝控制模型以及整合各工序設備的連接，仍按照全連續流程進行設計。這符合ICH Q13中定義的3種連續制造模式之一，即：生產工藝的所有單元操作進行集成并以連續模式運行[2] 。在設計過程中，應注意原料合成區與潔凈車間的廠房設施設備設計應符合藥品生產質量管理規范（GMP）相關的要求。



2.1.2 批次的定義



連續制造的批次定義一般有3種方式，一是產物的量，二是輸入物料的量，三是在定義的質量流量下的運行時間[2]。從部分國外已上市批準的連續制造工藝藥品評估報告來看[9-11]，批次定義通常使用的是輸入物料的量來定義，這樣更有利于物料的追溯。碳酸鈣生產在設計時也可以考慮使用運行時間作為批次定義，這樣就需要預先定義一個固定的質量流量，在整個生產過程的控制中，控制物料進料流量和反應時間已經包含在部分工藝策略中，因此使用運行時間作為批次定義應該是可行的。雖然如此，但在全連續的工藝條件下，以運行時間作為批次定義仍需進行評估和探討。



2.2 工藝描述



輕質碳酸鈣可通過兩步反應制得，第一步：氧化鈣與水進行消化反應，生成氫氧化鈣；第二步：氫氧化鈣與二氧化碳反應生成碳酸鈣。具體反應公式如下所示：





碳化反應結束后，碳酸鈣漿料則輸送轉移至潔凈車間，經脫水、干燥、包裝等步驟，得最終碳酸鈣原料藥成品。

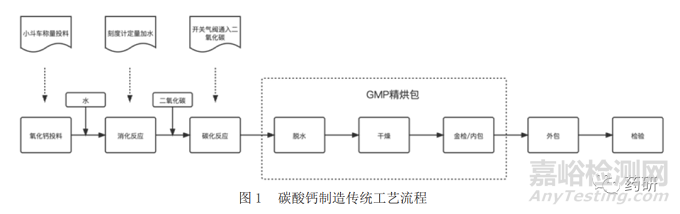

傳統的批生產方式生產的碳酸鈣工藝流程見圖1（以下簡稱傳統的批次生產工藝），生產規模依賴于設備規模，設備利用率不足，生產過程依賴于人工操作，工藝不連續，批次差異性大，無法控制產品包括形貌在內的各種質量特性，相比于連續制造，在同等規模下，生產周期長、耗能高、規模經濟不顯著。

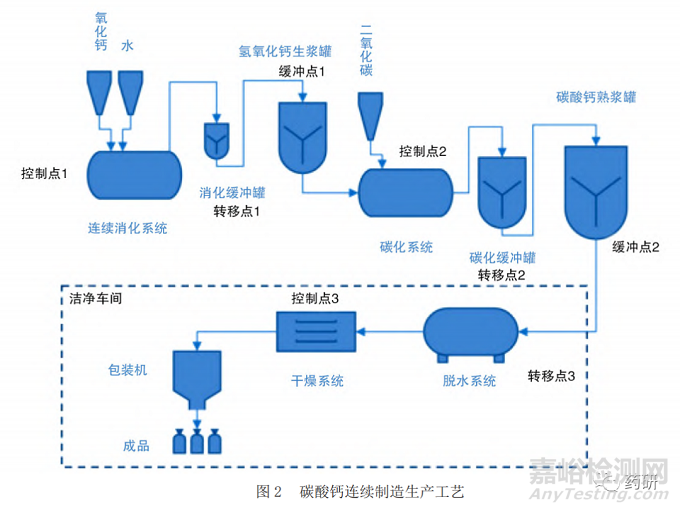

碳酸鈣連續制造的工藝設計示意圖見圖 2。其基本過程包括了二個連續反應系統（消化、碳化）以及 3 個后續連續處理工序（脫水、干燥、包裝）。相比于前述舉例中的傳統的批次生產工藝，該連續工藝每個工序都進行了自動化改造，并增加了工藝控制點，可以實現單元連續運行。同時，通過設置的緩沖點和轉移點，實現各連續單元的連接。該設計既便于部分單元連續生產，以批生產方式制備成品，又具備了擴展為全連續生產模式的條件。其中氧化鈣可以用石灰石煅燒產生，同時產生的二氧化碳也可用于碳化反應，更加節能環保。生產線前端也可以考慮配備全自動化生產的石灰窯爐，以實現起原料的自動化連續生產。





2.3 控制策略



連續生產的控制策略一般包含設備的設計與集成、物料可追溯性和轉移、受控狀態、工藝動態、工藝監測和控制、工藝模型、物料表征和控制等幾個方面 [2]。在本文探討的碳酸鈣連續生產線設計過程中，最主要的消化反應和碳化反應均考慮了上述控制策略，并進行研究和設計。



2.3.1 消化反應



消化反應是氧化鈣與水的反應，傳統的批次生產工藝是氧化鈣投入到消化反應釜中進行反應，待反應完成后，轉移至下一步工序，進行碳化反應。如果要進行連續生產，就涉及到氧化鈣及水的連續輸入，消化反應的持續進行以及所產生的氫氧化鈣持續輸出的問題。

在設備設計方面，采用氧化鈣及水的連續投料，在反應釜中進行消化反應。同時，需要將持續生成的氫氧化鈣從系統中連續移去，從而保證反應的持續輸入及輸出。因此，在反應釜中設計了一個連續輸出的管路系統，以此來保證輸入以及輸出的動態平衡。

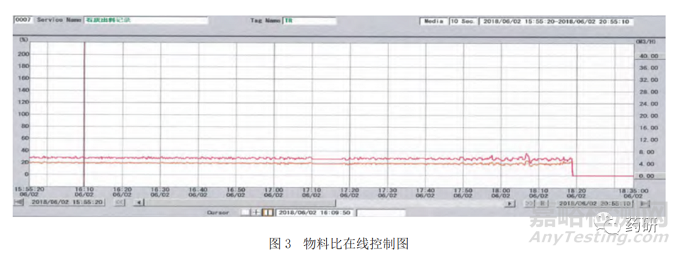

在工藝控制和受控狀態方面，為保證消化反應充分，需要對關鍵的工藝控制參數“水灰比”（即氧化鈣與水的比例），進行控制，同時又要保證滿足水灰比的物料同時進入反應釜進行反應，因此，在消化工藝中，可以采用連續消化機的系統控制，通過在線稱重系統控制氧化鈣的投料速度以及進料數量；再通過在線流量計系統，控制水的流速和流量；二者之間再通過專門設計的分布式控制系統（Distributed Control System，DCS）進行物料比的關聯，從而實現反應物料、氧化鈣、水的持續輸入和穩定控制。物料的在線關聯監控圖見圖3，二者能夠保持穩定的輸入比例。利用在線溫度計的實時監控，確認消化反應的結束。





在工藝監控方面，體現在反應的終點判斷上，由于消化反應是放熱反應，當溫度下降時，則可判定反應已經結束。因此，在控制指標上，以氫氧化鈣漿料溫度的變化，來持續監測消化反應的終點。

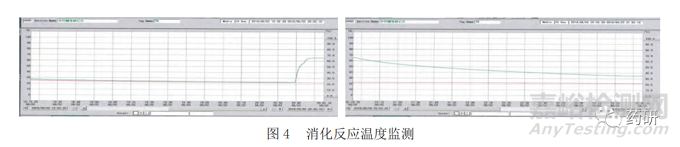

圖 4 顯示了在線監測溫度曲線。在消化反應的初期溫度上升，在達到反應完全后，溫度逐漸下降。





2.3.2 碳化反應



碳化反應是混懸狀態的氫氧化鈣漿料與氣態二氧化碳的酸堿中和反應。傳統的批次生產是在碳化反應釜中通入二氧化碳進行反應。反應完成后，通過取樣檢測方式，使用酚酞指示劑進行反應終點判斷。如果要進行連續生產，就需要確定影響反應終點的關鍵參數及控制方式。

碳化反應是碳酸鈣生產的關鍵反應步驟，實際上通過控制不同的反應條件可影響著碳酸鈣產品的微觀結構，包括結晶形貌以及晶體尺寸等。為此需要建立工藝模型進行研究。

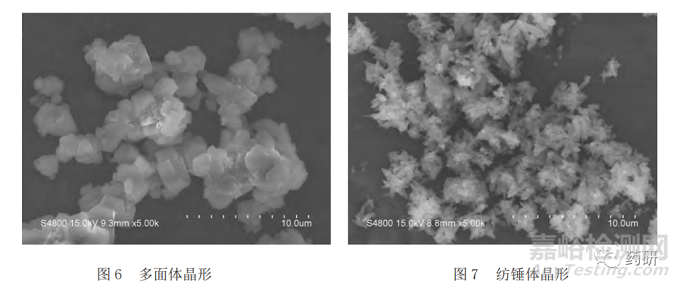

在工藝模型建立方面，首先考慮對碳化反應的各項參數建立與可控結晶形貌及尺寸之間的關聯模型。通過相關文獻資料[12]和實驗室研究發現，產物晶形和反應速度以及反應過程中的pH值有直接關聯，而pH值與氫氧化鈣漿料的進料流量、二氧化碳氣體濃度、流量等控制參數均形成相互關聯。為簡化控制機制，降低系統復雜度，在一定的工藝條件下，固定二氧化碳的濃度及流量，氫氧化鈣漿料的濃度與終點判定的動態關聯，最終形成通過設定關鍵參數pH值，DCS控制系統通過PID調節方式控制氫氧化鈣漿料流量來擬合反應終點。圖5顯示了氫氧化鈣及二氧化碳的連續輸入，在線終點監測。圖6、圖7顯示了不同控制模型下的晶形。





在設備設計方面，為支持上述控制方式，碳化系統采用小容量高通量的碳化反應釜設計。碳化反應釜設計了轉移管路系統，確保反應完成的物料轉移至熟漿罐，反應未完成的物料繼續在反應釜內進行反應，以確保pH值的動態平衡。碳化緩沖罐的設計確保了氫氧化鈣漿料進料量的可控。

在工藝監控方面，對所有影響碳化反應的參數：pH值；CO2濃度、溫度、流量、氫氧化鈣漿料流量等均實施在線監控，并建立了工藝報警清單。

2.3.3 后處理工序（脫水、干燥、包裝）

碳化反應生產的碳酸鈣漿料，還需要轉移至潔凈區進行脫水及干燥工序，得最終成品。其連續制造的實現方式較為簡單，主要體現在設備的選型上，使用連續進出料的脫水設備和干燥設備，并進行工藝流程上的整合。

在設備集成設計方面，在物料從熟漿罐進入潔凈區前設置了緩沖罐，脫水設備使用連續進出料方式的脫水設備，實現連續進入漿料，出料通過螺桿連續進入干燥機進行干燥，同時對干燥后的出料溫度進行精準控制，物料經管道連續輸送至自動包裝機進行包裝，得成品碳酸鈣。

在工藝控制方面，干燥機的出風溫度直接影響物料的水分，通過工藝驗證來確保在目前的溫度控制范圍內，干燥后的物料水分符合要求。



2.4 監管考慮因素



對于連續制造工藝，參照ICH Q13的要求，監管層面除了關注控制策略外，還應考慮藥品質量管理體系、原料藥的穩定性、批工藝到連續制造的變更、工藝驗證、清潔驗證等方面[2]。

ICH Q13指出，從批工藝到連續制造的變更，需要制定適當?shù)目刂撇呗郧遗に嚭瓦B續工藝的產物應具有相當?shù)馁|(zhì)量[2]。本文探討的碳酸鈣連續制造生產線在以批生產方式進行生產時符合經批準的生產工藝規定，而且，在連續生產模式時各操作單元的控制策略無變化。需要重點考慮全連續生產時的物料轉移和收集，例如：物料在各工序的停留時間分布、各工序間的物料緩沖連接、不合格品的剔除等，另外還需要評估批生產和連續生產的原料藥穩定性數據是否存在差異。

此外，需要特別關注全連續生產時整個系統的穩健性，包括清潔方式及傳感器的結垢可能性，如碳化反應中關鍵的pH傳感器在長時間連續生產后是否容易被物料污染，是否應配備冗余的傳感器以降低風險，生產設備是否有運行時間的維護要求等。

工藝模型是控制策略中重要的一部分，對于工藝模型的科學性和合理性，也是監管考慮的重要內容。工藝模型可以實時預測質量屬性，從而能夠及時調整工藝以維持受控狀態，也可以在開發階段通過解釋輸入（例如：工藝參數，物料屬性）和輸出（例如：產品質量屬性）是如何關聯的來支持設計空間的建立[2]。在碳化工序中建立的pH值控制模型，就是通過在開發階段的實驗建立的，并通過工藝驗證的方式明確了與原料藥晶形的關系，這種控制方式是建立在工藝參數能夠穩定控制產品質量屬性的基礎之上的。更優的工藝控制方式可以利用PAT，直接測量或預測質量屬性，包括近紅外光譜法、拉曼光譜法、X-射線粉末衍射法等，這些方法已成功應用于制藥工業的各個領域，如原料藥、生物藥、中藥的生產過程[13]。在本例碳酸鈣連續生產線中，可利用拉曼光譜和近紅外技術在反應釜中監控晶體形成的過程；同時可通過在線粒度檢測監控碳化過程形成碳酸鈣顆粒的大小，以適應不同制劑需求；而在精制干燥工序階段，可采用近紅外技術監控水分和顆粒均勻性。若采用近紅外技術，應考慮模型的驗證是否符合FDA和EMA發布的相關近紅外驗證指南要求[14-15]。



3結論與展望



連續制造作為藥品生產的發展趨勢之一，也是制藥行業智能制造升級的重要方向之一。碳酸鈣藥品的連續制造在設備利用率、產線人員需求、占地面積、質量穩定性等方面較傳統的批次生產工藝都有著顯著的優勢。連續流動的工藝控制系統以及過程分析技術是實現連續制造的關鍵，二者的控制反饋技術是實現實時放行的保證。

可以看出，通過對產品工藝的深入理解、新技術的運用以及工程設備的集成與設計，碳酸鈣原料藥連續制造生產線非常有望實現真正的全過程連續制造。通過傳統的批生產系統積累的各項工藝參數數據，結合產品穩定性數據和工藝驗證情況，也可以為連續工藝控制策略和工藝模型的穩定性和可靠性提供一定的支撐?？傊?，我國醫藥行業的連續制造發展尚處在起步階段，需要監管機構、企業、科研院所等各界共同努力，并結合我國行業發展實際，探索從批生產轉換為連續生產工藝的變更申報機制，促進連續制造在我國的順利落地實施，為實現醫藥產業健康發展、制藥行業智能制造升級奠定基礎。
