人工觸覺傳感器是基于觸摸的人機界面應用的基礎。然而，觸覺傳感器只在物理接觸或入侵時才會工作，而對接觸前的刺激沒有反應，即它們無法對遠程事件做出響應。一些板鰓魚類，如海水鯊魚，利用電接收體感系統進行遠距離環境感知。

近日，中國科學院北京納米能源與納米系統研究所王中林院士與蒲雄研究員等人，受到這種能力的啟發，設計了一種柔軟的人工電感受器來感知接近的目標。這種電感受器由彈性駐極體激活，能夠?qū)h(huán)境預接觸信息編碼為一系列電壓脈沖，作為獨特的預接觸人類界面。所設計的電感受器在預警系統、機器人控制、游戲操作和三維物體識別方面的應用得到了演示。這些感知近距離接觸前事件的能力可以豐富人機界面電子產品的功能和應用。相關工作以“Bioinspired soft electroreceptors for artificial precontact somatosensation”為題發表在最新一期的《Science Advances》。

圖1. 仿生軟電感受器

一些自然生物，比如暗海中的鯊魚，使用一種電接收策略來進行遠程感知。鯊魚可以通過分布在頭部的大量電感受器追蹤周圍環境中微小的電場梯度(圖1A)。具體來說，電子信號被真皮毛孔探測到，并傳輸?shù)锦忯~的電感覺細胞，然后電門控離子通道打開，使離子跨細胞膜遷移。這一過程導致細胞膜電位上升，這種膜電位的變化以脈沖信號的形式傳遞到大腦，幫助鯊魚探測、交流、捕食和導航。

受鯊魚的電感應系統的啟發，研究者設計了一種靈活的透明人工電感受器，使用耐用和生物兼容的組件(圖1D)。這種人工的電感受器能夠通過檢測目標自然攜帶的電荷來感知接近的目標。

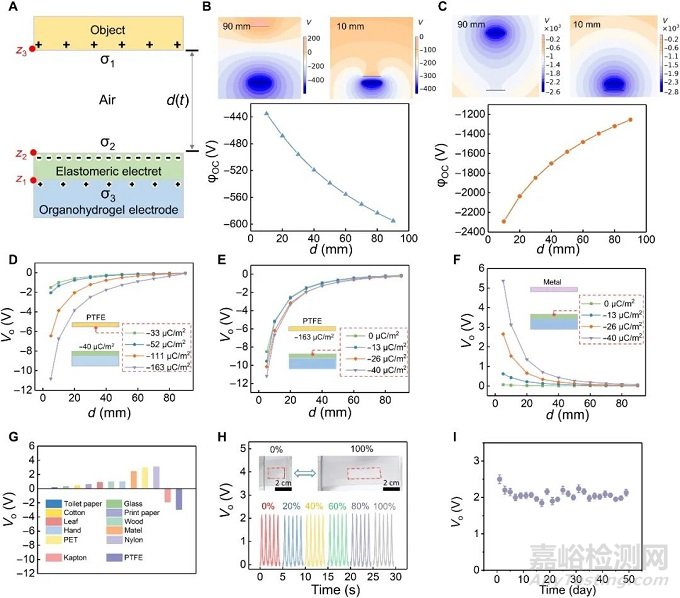

圖2. 電感受器預接觸傳感的特性。

【人工電感受器的設計及工作原理】

基于靜電學，電感受器可以將環境預接觸信息編碼成電壓脈沖，實現近端感知(圖1F)。圖2A中用簡化的物理模型描述電輸出過程，?OC(離子電極的電勢)表征電受體的理論性能。分別在金屬薄膜(圖2B)和負電荷物體(圖2C)靠近彈性體駐極體時繪出模擬?OC的變化。金屬表面在接近駐極體時感應帶正電荷，與負電荷物體相比?OC的變化趨勢相反。

【人工電感受器的輸出特性】

然后，在間隙距離為5 ~ 90 mm的范圍內測試電感受器的傳感能力，表明測量的電壓(VO)緊密地跟蹤了目標的位置(圖2,D ~ F)。研究表明軟電感受器被證實是適合作為近端而不是遠程預接觸傳感器。電感受器的實際可行性也基于以下優化：(i)較大的駐極體電荷密度有利于輸出電壓和電感受器的靈敏度。(ii) 電感受器能夠探測攜帶表面電荷的金屬和非金屬介質。因此，理論上電感受器能夠檢測到絕大多數的目標，圖2G的結果驗證了這一期望。此外，電感受器的輸出電壓在拉伸狀態下沒有明顯下降(高達100%)，與柔性和可拉伸器件的需求相匹配(圖2H)。在室溫下儲存50天，電感受器的性能保持穩定，也證實了彈性體駐極體的電荷穩定性(圖2I)。

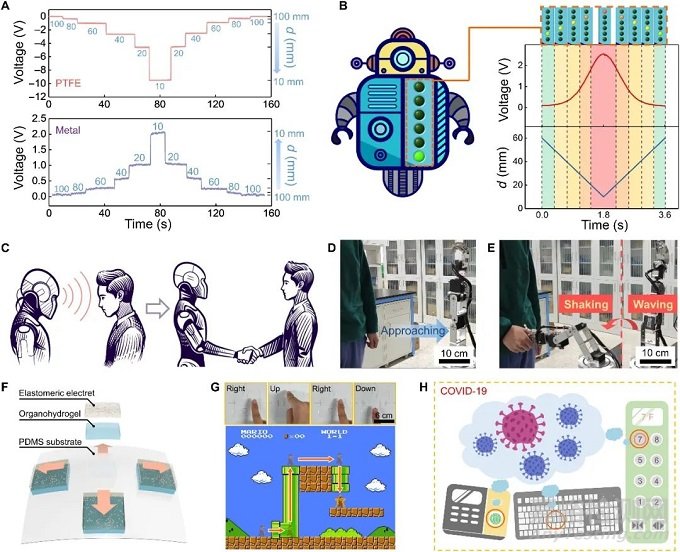

圖3. 基于電感受器的非接觸式人機界面。

【非接觸式HMI】

在信號響應靈敏穩定的基礎上，研究者基于定制的LabVIEW程序開發了虛擬距離報警機器人界面(圖3B)。對于許多人機交互應用，特定電平的電壓信號可以觸發交互，不需要精確的距離感覺。利用電感受器，研究了新型的非接觸式人機交互。圖3C從概念上展示了設想的場景，一個裝有電感受器的機器人能夠探測到人類的靠近，然后利用人體自然攜帶的電荷與人類進行交互。隨著人的靠近，電壓信號不斷增加，一旦它達到預先校準的閾值，揮手和握手的指令就會發送給機器人。閾值電壓可以控制，以適應實際應用。

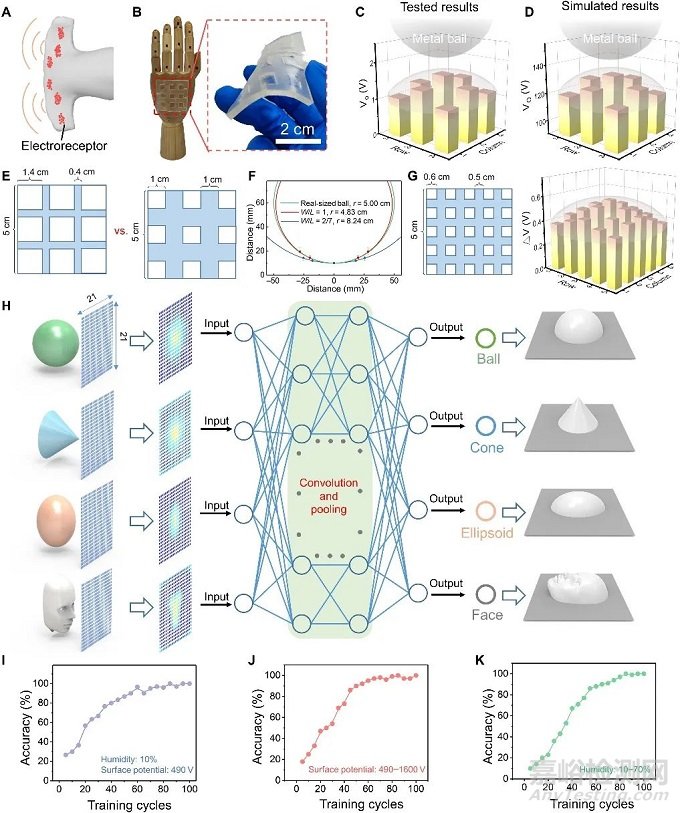

圖4. 人工近端體感系統的生物感受器矩陣。

【機器學習輔助體感系統】

此外，研究者演示了一個概念證明，即用于三維(3D)物體識別的電受體矩陣與機器學習算法融合，類似于鯊魚的傳感系統(圖4A)。為了評估電感受器矩陣的識別能力，將一個金屬球放置在電感受器矩陣上方(到底部)10毫米的距離上，監測實時電壓映射。實驗結果(圖4C)和模擬結果(圖4D)高度一致，從中可以明顯地得到一個位于中心的最高值的映射。

【小結】

為了實現更多功能的人機交互，需要超越傳統直接接觸模式的傳感系統。研究者從鯊魚的電接收策略中獲得了最初的靈感，制作了一個可伸縮的透明人工電感受器，通過探測目標自然攜帶的電荷來感知接近的目標。人工電感受器能夠?qū)h(huán)境預接觸信息編碼為電壓脈沖，并成功地感知各種類型的目標，包括金屬、玻璃、塑料、聚合物和天然材料。然后開發出無身體接觸的人機界面，用于演示各種應用，包括感知接近目標、操縱機器人手臂和玩電腦游戲。結合機器學習算法，證明了利用電感受器矩陣構建人工近端體感系統進行三維物體識別的可行性。

與最先進的非接觸式傳感器，如激光、射頻和超聲波傳感器相比，這項工作的電感受器可能在距離傳感精度上存在缺陷；然而電接收在縮短距離時響應更靈敏，這可能是有利的，因?yàn)槎叹嚯x精度可能是激光或超聲傳感器的限制。此外，這些獨特的優勢將使電感受器在某些應用領域更具競爭力，包括：

(1)由于彈性體和水凝膠材料的使用，其固有的柔軟性、拉伸性、透明度和生物相容性；

(2)傳感器本身由運動產生電壓信號，其耗電量可忽略不計；

(3)適用于各種各樣的材料。

因此，所提出的用軟設備實現電接收的策略被認為可以豐富感知維度。超越接觸模式范式的人機交互電子設備將成為主流交互手段，特別是在COVID-19大流行期間。
