低溫沖擊測試是評價材料在低溫環境狀態下的韌脆性能。因為材料在不同工況環境溫度下反應出來的力學狀態屬性不同，為了評估其在不同工況環境溫度下的性能，尤其是低溫環境下的沖擊韌性，故此引入低溫沖擊測試。



通常，塑料材質的低溫沖擊性能采用懸臂梁或簡支梁擺錘沖擊測試來衡量。常用的測試方法是將規定尺寸的試樣在試驗溫度下的冷凍箱進行調節，待調節完畢后迅速取出，將樣條一端固定在懸臂梁或簡支梁試樣夾具上，然后釋放具有一定能量的擺錘對試樣施加沖擊負荷，之后記錄其吸收的能量并依據公式計算得出該材料的沖擊強度。



低溫沖擊韌性是塑料材料重要的性能指標。而目前的研究主要集中在常溫沖擊強度測試，鮮少有學者對材料的低溫沖擊強度進行研究，如擺錘能量、試驗跨距、缺口加工方式在低溫時的測試影響是否與常溫一致有待驗證。故針對此，筆者選取聚丙烯（PP）和丙烯腈—丁二烯—苯乙烯（ABS）兩種材料，分別探究擺錘能量、冷凍溫度、缺口加工方式、試驗跨距因素對低溫沖擊強度的影響，以期為正確評定塑料材質的低溫韌脆性提供依據。



01試驗方案



為探究擺錘能量、冷凍溫度、缺口加工方式對低溫沖擊的影響，設計不同因素對于懸臂梁沖擊強度影響的試驗方案。將沖擊樣條同保溫介質一起放入MQ-80-TE低溫冷凍箱內進行冷凍。冷凍后用保溫介質存儲沖擊樣條，在環境溫度(23±2) ℃、(50±10) %相對濕度條件下，使用擺錘沖擊試驗儀按照ISO 180:2019標準進行懸臂梁沖擊強度測試。測試過程每次10秒內完成沖擊，計算其變異系數（標準偏差與平均值的比值）判定測試穩定性。



為探究試驗跨距對低溫沖擊的影響，設計簡支梁試驗研究方案。將沖擊樣條同保溫介質一起放入MQ-80-TE低溫冷凍箱內進行冷凍。冷凍后用保溫介質存儲沖擊樣條，在環境溫度(23±2) ℃、(50±10) %相對濕度條件下，使用擺錘沖擊試驗儀按照ISO 179-1:2010標準進行簡支梁沖擊強度測試。測試過程每次10秒內完成沖擊，計算其變異系數（標準偏差與平均值的比值）判定測試穩定性。



02結果與討論



2.1  擺錘能量的影響



依據標準要求沖斷試樣吸收的能量應在擺錘標稱能量10%至80%范圍內。如果不止一個擺錘符合這些要求,應選擇其中能量最大的擺錘。本實驗室沖擊試驗儀懸臂梁擺錘配有3種能量的擺錘，分別是1J擺錘、2.75J擺錘和5.5J擺錘。針對此探究不同能量的擺錘對低溫沖擊測試結果的影響，測試結果見表1。擺錘能量對低溫沖擊強度的影響見圖1。

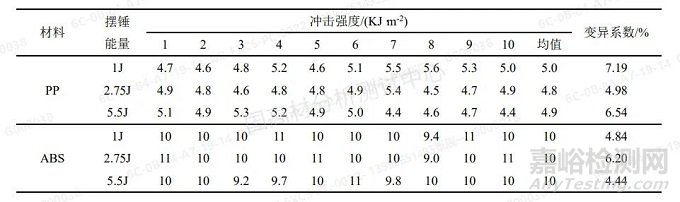

表1不同擺錘能量時的低溫沖擊測試結果圖片

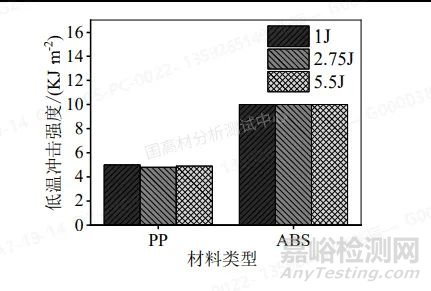

  圖1 擺錘能量對低溫沖擊強度的影響



從圖1可以看出，使用不同能量的擺錘，低溫沖擊強度差異并不明顯。這是因為由磨擦和空氣阻力影響而損失的能量，在更換擺錘空打時會進行修正，修正后再使用不同擺錘進行測試，其對測試結果影響較小。



2.2 冷凍溫度的影響

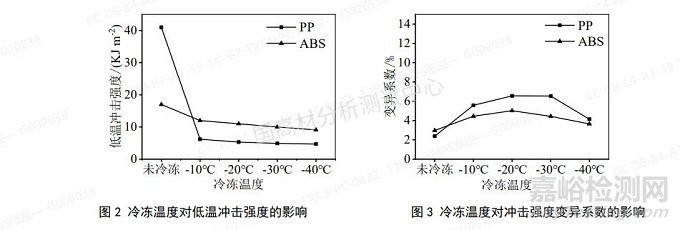

塑料的低溫沖擊樣條冷凍溫度應在最低的設計溫度下進行。常用的塑料低溫沖擊冷凍溫度從-10℃至-40℃。為了驗證冷凍溫度對沖擊結果的影響，將沖擊樣條分別在-10℃、-20℃、-30℃、-40℃溫度下冷凍4h進行懸臂梁沖擊測試。試樣未冷凍時在標準試驗環境里（23℃,50%RH）測試的數據也一同列出。測試結果見表2。冷凍溫度對低溫沖擊強度和沖擊強度變異系數的影響見圖2和圖3。

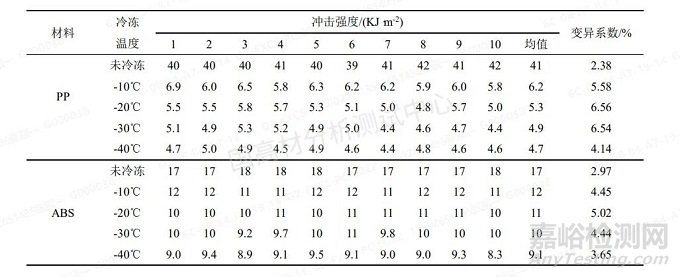

表2 不同冷凍溫度下的低溫沖擊測試結果圖片

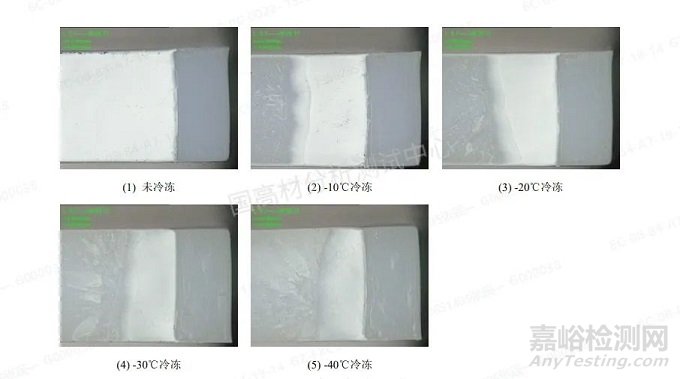

圖4 ABS低溫沖擊斷口形貌



從圖2可以看出，低溫沖擊強度隨著冷凍溫度的降低而下降。觀察圖2曲線斜率，在-10℃至-40℃區間，低溫沖擊強度下降的比較緩慢，降低速率明顯減小。從圖3可以看出，在不同溫度下測試，變異系數均小于10%，其中未冷凍時的沖擊變異系數較低，測試波動性較小。



用二次元影像測量儀對不同冷凍溫度下的斷口形貌進行觀測, ABS材料斷口形貌如圖4所示。從斷口形貌上看，未冷凍時的沖擊樣條斷口處呈大面積韌性發白。隨著冷凍溫度的降低，聚合物分子鏈的活動性變差，斷口處發白纖維區面積明顯縮小，放射形結晶狀區面積增大，材料由韌變脆，發白現象越不明顯，沖擊強度越低。PP材料斷口形貌具有相同的特征。



在進行低溫沖擊測試時，應合理選擇冷凍溫度。不同冷凍溫度之間測試結果不能相比較。



2.3  缺口加工方式的影響



標準試驗方法中提到可以用機加工或注塑的方式制備缺口沖擊樣條。本試驗考察缺口加工方式對懸臂梁低溫沖擊強度的影響。測試數據見表3。缺口加工方式對低溫沖擊強度的影響見圖5。

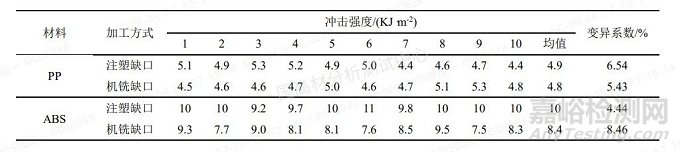

表3 不同缺口加工方式的低溫沖擊測試結果

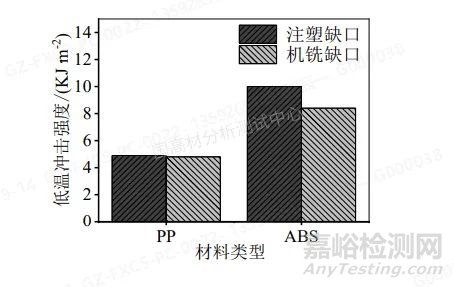

圖5 缺口加工方式對低溫沖擊強度的影響



從圖5可以看出，機銑缺口的低溫沖擊強度小于注塑缺口的測試結果。這是因為使用注塑方法一次性直接成型時，由于材料的收縮率不同，脫模后試樣得到缺口的實際外形尺寸總要發生不同程度的改變，特別是缺口底部曲率半徑變化較大，難以保證缺口各部分符合標準規定的要求，從而影響其沖擊強度。



2.4  試驗跨距的影響

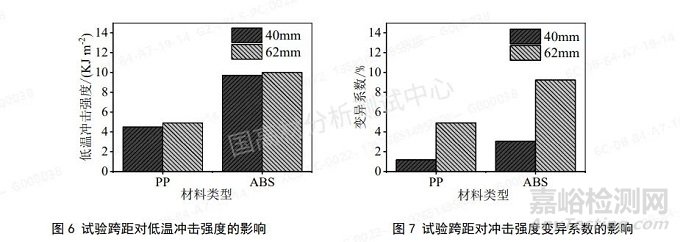

懸臂梁沖擊樣條支撐成垂直懸臂梁，簡支梁沖擊樣條支撐成水平梁，跨距是簡支梁沖擊非常重要的測試參數。針對此探究不同跨距對低溫沖擊性能測試的影響，測試數據見表4。試驗跨距對低溫沖擊強度和沖擊強度變異系數的影響見圖6和圖7。



表4不同試驗跨距的低溫沖擊測試結果





常溫時，PP半結晶聚合物沖擊吸收功隨著跨距的增加而下降。非結晶性塑料ABS沖擊吸收功隨著跨距的增加而增加。從圖6可以看出，與常溫不同，PP材料和ABS材料62mm跨距時的低溫沖擊強度均高于40mm跨距時的結果。這說明同一試樣試驗跨距越大，低溫沖擊強度結果越高。從圖7可以看出，PP材料和ABS材料的低溫沖擊強度變異系數，隨著跨距增大，變異系數增大。即同一試樣試驗跨距越大，低溫沖擊測試穩定性越差。



03結論



本文針對低溫擺錘沖擊強度的影響，從測試環節的擺錘能量、冷凍溫度、缺口加工方式、試驗跨距4個方面展開研究，主要結論如下：



1）  擺錘能量對低溫沖擊強度無明顯影響。



2）  冷凍溫度對低溫沖擊強度影響顯著。冷凍溫度越低，沖擊測試結果越低。在進行低溫沖擊測試時，應合理選擇冷凍溫度。不同冷凍溫度之間測試結果不能相比較。



3）  注塑缺口與機銑缺口低溫沖擊強度比較，機銑缺口測試結果小于注塑缺口測試結果。



4）  針對PP和ABS材料，簡支梁試驗跨距越大，低溫沖擊強度結果越大。
