前言導讀



手術機器人是一種先進的醫療設備，借助微創傷手術及相關底層技術的發展而發明。手術機器人是醫療機器人的一種細分領域。手術機器人，即外科醫生能夠通過遠程控制，并通過微小切口精密操作進入患者體內的手術器械，從而輔助外科醫生進行微創手術的精密操作型機器人。



手術機器人被用于在高于人類能力的微創傷手術領域中實現高于人類能力的對手術器械的精準操控。手術機器人通常由手術控制臺、配備機械臂的手術車及視像系統組成。外科醫生坐在手術控制臺，觀看由放置在患者體內腔鏡傳輸?shù)氖中g(shù)區域三維影像，并操控機械臂的移動，以及該機械臂附帶的手術器械及腔鏡。機械臂模擬人類的手臂，為外科醫生提供一系列模擬人體手腕的動作，同時過濾人手本身的震顫。



機器人手術系統是集多項現代高科技手段于一體的綜合體，其用途廣泛，在臨床上外科上有大量的應用。外科醫生可以遠離手術臺操縱機器進行手術，完全不同于傳統的手術概念，在世界微創外科領域是當之無愧的革命性外科手術工具。



市場分析



當前，隨著人工智能、物聯網等新科技的快速滲透，醫療健康正在與機器人全面融合，引領外科技術大變革。手術機器人行業迎來快速發展，賽道火熱，備受資本青睞。



根據Frost & Sullivan的統計，2020 年全球機器人手術市場規模為 61 億美元，預計從 2021 年到 2028 年將以 17.60% 的復合年增長率增長，到 2028 年將達到 222.7 億美元（折合人民幣約為1414億元）。



我國手術機器人市場發展迅猛，根據Frost & Sullivan的統計，市場規模由2016年的人民幣853.6百萬元增至2020年的人民幣2,934.5百萬元，年復合增長率達36.2%，預計2030年中國手術機器人的市場規模將達至人民幣58,425.9百萬元，年復合增長率為34.9%。



手術機器人是將機器人技術應用在醫療領域，顯然的，機器人手術是使用機器人系統完成的外科手術類型，機器人輔助手術的開發旨在克服現有的微創手術程序的局限性，并增強外科醫生進行開放手術的能力。



手術機器人集成了醫學、材料學、自動控制學、數字圖像處理學、生物力學、機器人學等諸多學科為一體的新型交叉科學。一般情況下，從臨床醫學應用角度可將手術機器人主要分為腔鏡手術機器人、骨科手術機器人、泛血管手術機器人、 經自然腔道手術機器人、經皮穿刺手術機器人。

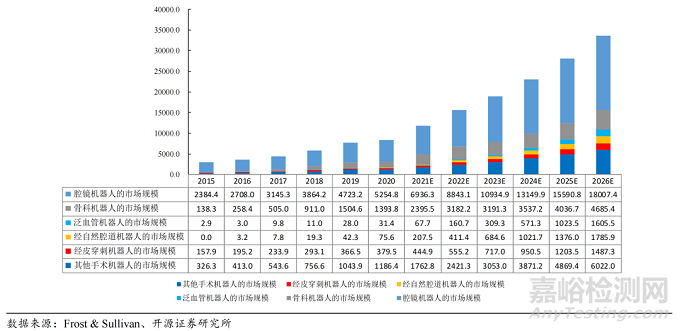

下面兩幅附圖分別給出了各主要細分手術機器人的應用場景和市場規模情況，供各位讀者參考。





筆者認為，隨著時間發展，對于國內手術機器人市場而言，各大廠商會面臨如下5個方面的競爭，分別為：



1.技術戰，入局者眾多，內卷嚴重，而且在技術上目前國外先進巨頭具有一定優勢，國內廠家只有通過技術上“高人一等”才能“脫穎而出”。



2.臨床戰，目前手術機器人雖然種類繁多，但是依然是醫械法規強監管的產業，且市場受眾面以大城市的大醫院為主體，在如此眾多的品牌上市過程中，臨床資源就顯得彌足珍貴。



3.融資戰，手術機器人是一個多學科高度集中的產品，研發周期長，臨床要求高，各方面人力資源也緊張稀缺，必然需要高額的投入，這些都需要大量的資本投入，因此手術機器人的玩法從資本市場來講其實就是“誰的資本強誰成功率大”。



4.營銷戰，隨著國內、國外廠商的產品逐步上市，需要“賣出去”，也需要市場各群體的認同，更需要占據市場率，因此在眾多同類型同適應癥的手術機器人中“賣得好”才是各大廠商的終極目標，才是“長久之計”。



5.專利戰，專利對于手術機器人而言十分重要，當然也是技術層面的演化，更是各大手術機器人廠商市場角力的重要武器，甚至是“終極核武”，規避設計風險、占據市場率都需要專利的輔助，達芬奇在腔鏡機器人領域“叱咤風云”恰恰是得益于專利。



關于微創醫療機器人



上海微創醫療機器人成立于2014年，注冊地位于張江科學城，是一家醫療器械公司，致力于設計、開發及商業化創新手術機器人，以協助外科醫生完成復雜的外科手術。經過多年的發展，目前已成為全球唯一一家業務覆蓋腔鏡、骨科、泛血管、經自然腔道和經皮穿刺五大“黃金賽道”的手術機器人公司。



微創機器人公司致力于面向微創傷手術的前沿發展需求，運用機器人、智能控制、傳感與信息領域的高精尖研究和產業集成，創新性提供能夠延長和重塑生命的機器人智能手術全解方案，建設一個全球化布局的醫療機器人全解方案創新平臺。



專利分析



對于微創醫療機器人，目前其產品組合包括三款已獲NMPA批準的產品及多款處于不同研發、臨床、注冊階段的候選產品。本文聚焦三款已獲NMPA批準的產品，對于其他產品將在今后文章系再系統闡述。完整專利清單和報告筆者也匯總完成，如若獲取完整專利清單和報告可以與筆者取得聯系，共同交流學習：



圖邁



2022年1月，微創醫療科學有限公司旗下子集團上海微創醫療機器人（集團）股份有限公司自主研發的圖邁Toumai四臂腔鏡手術機器人獲得國家藥品監督管理局（NMPA）的上市批準。



微創圖邁是一個融合多學科高科技含量技術于一體的高端醫療設備，由醫生控制臺、患者手術平臺和圖像平臺組成，其采用主從式遙操作技術，實現醫生可遠離手術臺并坐姿操作的手術方式，減輕醫生負擔；結合機器人技術優勢，實現更微創、精準、穩定、安全的手術操作；可廣泛適用于各類外科手術，包括泌尿外科、婦科、胸外科及普外科等術式。



與傳統腔鏡手術相比，微創圖邁機器人具有手術視野立體真實、微型器械精細操控、狹窄空間下高靈巧運動等眾多技術優勢，給復雜腔鏡手術涉及的狹窄解剖空間下分離止血、縫合打結、功能重建等外科操作帶來重要臨床價值，同時，克服傳統開放手術的創傷大、出血多、并發癥概率高等問題，真正實現精準、安全、高效、微創傷的外科手術操作。



部分相關核心專利可參照如下：



1

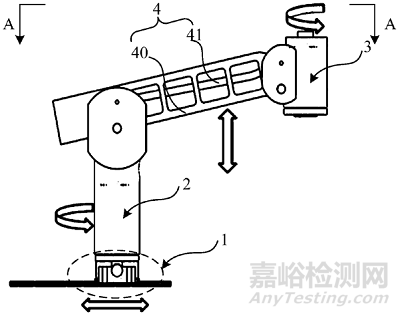

公開/公告號	CN105232153B	申請日	2015-09-08
發明名稱	機械臂
解決的技術問題	本申請的機械臂具有四自由度調整結構，能夠靈活的調整安裝于第二旋轉關節上的工具臂的手術指向。與此同時，由于水平移動關節滑塊部件及平行四邊形機構均存在于相關的零部件內部，使得機械臂整體結構較為緊湊，在不影響機械臂整體剛度的情況下，能夠較好的保持工具臂的姿態穩定性，進一步提高了機械臂的靈活性。
技術方案	本發明提供了一種機械臂，滑動部件、第一旋轉關節、擺動部件及第二旋轉關節順次連接；所述擺動部件包括連桿和拉桿，所述連桿的兩端分別與所述第一旋轉關節和所述第二旋轉關節相連，所述拉桿的兩端分別與所述第一旋轉關節和所述第二旋轉關節相連，形成四個連接點，所述四個連接點順次相連的連線形成平行四邊形。
相關附圖



2

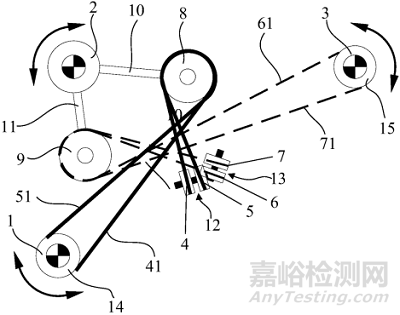

公開/公告號	CN106308933B	申請日	2016-08-31
發明名稱	傳動機構以及手術器械
解決的技術問題	發明的傳動機構主要設置于手術器械上，用于驅動所述手術器械之末端器械運動，其僅包括四根牽引體、三根驅動軸以及導向機構，零件使用量少，使用成本低；而且，本發明的傳動機構僅通過三根驅動軸的轉動帶動對應的四根牽引體運動即可驅動末端器械做三個自由度運動，不僅驅動結構簡單，驅動方便，而且僅使用四根牽引體實現三個自由度的運動，相比于現有采用六根鋼絲繩的傳動機構，減少了鋼絲繩及配套部件的數量，節約了空間，簡化了驅動控制，進而也可使得手術器械的尺寸可以做得更小，繼而使微創傷創口可以開的更小，同時還可以使手術器械在人體狹小空間中的運動更為的靈活，手術操作的靈活性好；并且，基于牽引體驅動的傳動機構，整體質量輕，傳動的穩定性和可靠性也更好。
技術方案	本發明提供了一種傳動機構和手術器械。本發明的傳動機構設置于手術器械上，用于驅動位于手術器械之末端的末端器械運動，并包括導向機構、第一、二、三驅動軸以及第一、二、三、四牽引體，三根驅動軸平行設置，其中第一、二牽引體以相反的方向圍繞并部分固連第一驅動軸，并通過導向機構改變方向后與末端器械固連，第三、四牽引體以相反的方向圍繞并部分固連第三驅動軸，并通過導向機構改變方向后與末端器械固連，所述導向機構被配置成，當所述第二驅動軸轉動時，所述第一、二牽引體位于導向機構與末端器械之間的部分，同第三、四牽引體位于導向機構與末端器械之間的部分運動方向相反。本發明的手術器械包括本發明的傳動機構。
相關附圖



鴻鵠



2022年4月，上海微創醫療機器人（集團）股份有限公司的全資子公司蘇州微創暢行機器人有限公司自主研發的鴻鵠骨科手術機器人獲得國家藥品監督管理局（NMPA）的上市批準。



微創鴻鵠已展現出操作精準、高效協同、安全保護和兼容性強等技術優勢。術前，其規劃系統可基于患者術前CT掃描數據及假體模型數據，協助醫生制定個性化假體植入方案。術中，它基于手術規劃的精準定位，通過配準技術并結合自主研發的高靈巧、輕量化機械臂，能夠快速完成截骨，提升手術精準度及效率。微創鴻鵠能夠避免傳統手術中的髓腔定位，術中無髓內桿植入，可降低手術損傷及出血量，改善術后下肢力線、減少并發癥，幫助患者實現術后快速康復。



與傳統腔鏡手術相比，微創圖邁機器人具有手術視野立體真實、微型器械精細操控、狹窄空間下高靈巧運動等眾多技術優勢，給復雜腔鏡手術涉及的狹窄解剖空間下分離止血、縫合打結、功能重建等外科操作帶來重要臨床價值，同時，克服傳統開放手術的創傷大、出血多、并發癥概率高等問題，真正實現精準、安全、高效、微創傷的外科手術操作。



部分相關核心專利可參照如下：



1

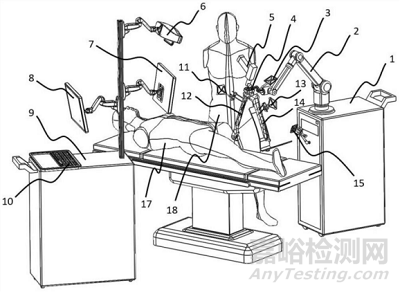

公開/公告號	CN110811832B	申請日	2019-11-21
發明名稱	截骨校驗方法、校驗設備、可讀存儲介質及骨科手術系統
解決的技術問題	在本發明提供的截骨校驗方法、校驗設備、可讀存儲介質及骨科手術系統中，首先利用截骨校驗設備獲取當前截骨平面的計算位置信息，進而基于規劃截骨平面的預定位置信息，確定所述計算位置信息與所述預定位置信息的位置誤差，若所述位置誤差超過預設值，則計算并獲得重新定位信息，并將所述重新定位信息傳輸給機械臂，以重新進行定位。如此配置，通過對首次截骨形成的當前截骨平面與規劃的預定截骨平面的位置誤差的對比和識別，使機械臂再次進行定位，進而二次修正截骨平面，可提高最終的截骨平面的精度。此外，通過機械臂進行再定位，并二次修正截骨平面，可避免使用額外的骨釘將導向工具重復固定在骨頭上，減少病人的創傷面，并縮減手術時間。
技術方案	本發明提供一種截骨校驗方法、校驗設備、可讀存儲介質及骨科手術系統中，首先利用截骨校驗設備獲取當前截骨平面的計算位置信息，進而基于規劃截骨平面的預定位置信息，確定所述計算位置信息與所述預定位置信息的位置誤差，若所述位置誤差超過預設值，則計算并獲得重新定位信息，并將所述重新定位信息傳輸給機械臂，以重新進行定位。如此配置，通過對首次截骨形成的當前截骨平面與規劃的預定截骨平面的位置誤差的對比和識別，使機械臂再次進行定位，進而二次修正截骨平面，可提高最終的截骨平面的精度。此外，通過機械臂進行再定位，并二次修正截骨平面，可避免使用額外的骨釘將導向工具重復固定在骨頭上，減少病人的創傷面，并縮減手術時間。
相關附圖





2

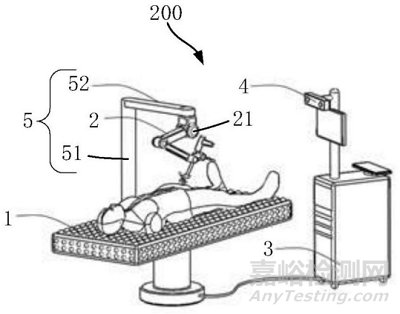

公開/公告號	CN110897717B	申請日	2019-12-09
發明名稱	導航手術系統及其注冊方法與電子設備
解決的技術問題	在本發明提供的導航手術系統及其注冊方法中，通過將機械臂基坐標系的位置與支撐裝置固定，以及將能夠被導航跟蹤設備所識別的基準坐標系的位置與支撐裝置固定，可直接配準機械臂和導航跟蹤設備間的相對位置，而無需在機械臂末端或機械臂基座上安裝靶標進行機械臂注冊，從而簡化了手術流程，縮短了手術區域暴露時間，減小了患者受感染的幾率。特別地，在手術過程中，由于不需要在機械臂上安裝靶標，使得機械臂末端位置的采集不會受到機械臂運動過程中震動的影響，因此，確保了機械臂末端位置采集的可靠性和實時性。
技術方案	本發明涉及一種導航手術系統及其注冊方法與電子設備，導航手術系統包括通信連接的機器人系統和導航系統；機器人系統包括機械臂，導航系統包括導航跟蹤設備；機器人系統具有建立在機械臂上的機械臂基坐標系，機械臂基坐標系被配置為相對于支撐裝置的位置固定；導航系統具有能被導航跟蹤設備識別的基準坐標系，基準坐標系被配置為相對于支撐裝置的位置固定；導航手術系統被配置為根據機械臂基坐標系與支撐裝置的位置關系，以及基準坐標系與支撐裝置的位置關系，獲得機械臂和導航跟蹤設備間的位置關系。這樣做，無需機械臂注冊，可直接配準機械臂和導航跟蹤設備間的位置，簡化手術流程，縮短手術時間，可以確保機械臂末端位置采集的可靠性和實時性。
相關附圖



蜻蜓眼



蜻蜓眼DFVision三維電子腹腔內窺鏡，是中國首款進入國家創新醫療器械特別審批程序（“綠色通道”）的國產三維電子腹腔鏡，該產品已于2021年6月獲得國家藥品監督管理局（NMPA）頒發的醫療器械注冊證。



蜻蜓眼DFVision三維電子腹腔內窺鏡由包括高分辨率成像物鏡的電子鏡結構組成。在實現雙路圖像全高清呈現的同時，摒棄了傳統腹腔鏡龐大的光學機構，大幅減輕鏡體重量。3D成像和豐富的色彩，高度還原手術區域，增強視覺效果，真實呈現人體器官的解剖層次，使術者操作更加便利，縮短腹腔鏡的學習曲線。



在手術中，蜻蜓眼所提供的具有立體感、縱深感的手術視野，對手術中精準地游離、縫合和打結具有重要意義，可有效減少手術時間、提升手術質量、提高手術效率，突破傳統二維腹腔鏡手術的局限性，可以廣泛地應用于普外科、婦科與泌尿科等臨床科室。



部分相關核心專利可參照如下：



1



公開/公告號	CN105455768B	申請日	2015-12-25
發明名稱	電子內窺鏡
解決的技術問題	在本發明提供的電子內窺鏡中，通過軸向位置調節裝置調節成像透鏡組與感光組件的間距，使得所述電子內窺鏡具有較高倍率的調焦功能，從而極大地提高了所述電子內窺鏡在使用過程中的自由度，即使面對微小的觀察目標也能夠放大觀察，并獲得清晰的圖像。
技術方案	在本發明提供的電子內窺鏡中，通過軸向位置調節裝置調節成像透鏡組與感光組件的間距，使得所述電子內窺鏡具有較強的調節像距功能，從而極大地提高了所述電子內窺鏡在使用過程中的自由度，即使面對微小的觀察目標也能夠放大觀察，并獲得清晰的圖像。
相關附圖



結  語



誠如領域內人士共同認識的那樣，手術機器人逐漸贏得市場追捧，站上了智能精細化發展、醫保政策利好的快車道，全球以及國內各大手術機器人廠商也必會將達芬奇、美敦力機器人、微創醫療等作為重要的標桿和對照，聯動產學研醫生多方力量，不斷創新，推動中國手術機器人行業更智能化、精準化、微創化的發展，相關知識產權問題也必將會成為各大手術機器人廠商的研究重點課題，后續相關產品的的研發和專利事務值得持續關注。



需要特別說明的是，對于手術機器人，筆者對國內外各大廠家均進行了詳細研讀和分析，形成了卓有成效的工作成果，感興趣的讀者可與筆者取得聯系，共同交流學習。
