1979年，諾貝爾評審委員破天荒將諾貝爾生理學/醫學獎頒發給兩個沒有任何醫學背景的人：塔夫斯大學的教授科馬克(Allan M.Cormack)和英國EMI的工程師亨斯費爾德(Godfrey Newbold Hounsfield），因為他們分別獨立研發出CT原型機。
當時，評選委員會是這樣評價的：自從倫琴1895 年發現 X射線以來，在這個領域里，沒有能與 CT 相比擬的發明了。
在當時這是無比高的贊譽，但今天看來還是低估了其價值。因為這是迄今為止最重要的醫學發明之一，今天所有的影像設備都在學習CT的斷層成像理念。比如，DR可以做三維重建，乳腺X射線可以做斷層DBT，DSA有類CT成像，MRI也有多層技術。
01新芽：CT誕生
1895年11月8日晚，德國物理學家威廉·倫琴發現了一種新型射線：X射線，并拍下了那張著名的照片。當他用感光板為妻子的手掌造影后，很快就意識到能將X射線用在醫療上。時至今日，X線攝影成為了這個星球上最常見的X射線類診斷設備，普遍用于在胸部、腹部、頭顱、四肢等領域。
雖然X光攝影很受歡迎，但我們知道，傳統的X線攝影屬于平片，三維的人體會被壓縮成二維圖像，導致骨骼和組織重疊在一起。雖然圖像空間分辨率很高，但密度分辨率很低，很多時候醫生根本無法區分病灶。鑒于其局限性，科學家們開始研究斷層成像。
計算機斷層成像最早能追溯到1917年，奧地利數學家拉東(Johann Radon)，從數學上證明了可以從無窮大的投影集中重建一個函數。這就是著名的拉東變換(Radon Transform)，如今被廣泛應用于斷層成像，并衍生出一系列迭代重建算法。
1940，匈牙利科學家弗蘭克(Gabriel Frank)，在一項專利中描述了正弦圖、光學反投影重建等很多如今CT還沿用的理念，奠定了現代斷層成像的基本思想。
現代CT第一項具有實際意義的研究是來自于科馬克，1956年底他推導了圖像重建理論，解釋了通過測量各角度X射線的強弱衰減來重建人體內部組織細節的方法，并使用鋁-塑料模體初步驗證，其成果分別于1963和1964年發表，但直到亨斯費爾德的CT引起轟動，大家才注意到他的論文。
1967年，英國EMI工程師亨斯費爾德開始了CT研究，他也得到了通過穿過人體不同方向的X射線可以重建人體內部結構的結論，并于同年成功研制出第一臺用于實驗室掃描的原型機，把測量精度提高了史無前例的0.5%，比當時二維成像精度提高了100多倍。
1971年，第一臺CT正式誕生，僅能掃描人腦，120kV掃描時最大管電流僅為32mA，掃描1層圖像需要4.5分鐘，并耗時2.5小時重建，其顯示矩陣僅為80x80。
1971年11月4日，第一張CT圖像誕生，這一位腦腫瘤患者的腦部圖像，雖然圖像非常“馬賽克”，但依然能準確看到腫瘤病灶，足以讓醫學界震驚，這讓人們更多的記住了亨斯費爾德，還以其名字作為CT值單位。
1971年可以被稱為CT元年，從此CT的發展與日俱增。今年CT已經52歲，不過，她美人依舊。
02搖曳：戰國時代
1972年4月，在英國放射學年會上，豪斯菲爾德發布了其CT，震驚了世界，迅速引發了“CT熱”，很多企業也加入到CT開發行列，那是一段百花齊放的時代，但很快就經歷了行業洗牌。
1）作為CT的發明者，EMI由于經營不善。GE于1978年并購其CT部門，整合資源并成為CT行業領導者之一。
2）80年代最輝煌的醫學影像設備企業當屬愛爾森(Elscint)，不僅是以色列最優秀的高科技公司，同樣也是當時全球醫學影像領域的領導者。
1996年，愛爾森發明了世界上第一臺雙排CT：Twin，機架每次旋轉時能獲取兩幅圖像。于是，愛爾森希望更上一層樓，開發出4排CT系統，但這需要全新的機架設計。為爭取時間，愛爾森和西門子進行技術互換，將多層探測器設計賣給西門子，以換取其機架和掃描床技術。
愛爾森在CT和核醫學領域一直發展很好，但進入磁共振領域的決策讓其損失慘重。1998年，GE以1億美元收購其核醫學和磁共振成像部門，而皮克以2.75億美元收購其位于以色列海法的CT部門。
據估計，收購愛爾森給皮克帶來20%的全球CT市場份額。收購愛爾森之后，皮克還接管了愛爾森和西門子之間的CT合作業務?，F(xiàn)在GPS之間的知識產權分享政策，可能與那時候的資源整合有關。
3）最后是皮克，這是一家美國公司，從1915年成立時就一直做X線類設備。1967年收購了專門制造X射線管的當立，即如今的全球兩大CT球管制造商之一。皮克在收購愛爾森的CT業務后更名為馬可尼醫療。
2001年，飛利浦以11億美元收購了馬可尼，將其CT和磁共振業務納入旗下，成為兩個頂尖CT企業的最大受益者。同年，飛利浦就推出了大名鼎鼎的Briliance16，這臺機器很多醫院到現在都在用。
相較于GE和飛利浦，西門子和東芝一直是自己獨立發展，直到2018年佳能收購東芝醫療。經過近20年資源整合，形成了全球4巨頭的局面，迄今為止所有的先進CT技術都與這4家巨頭有關。
03茁壯：5次飛躍

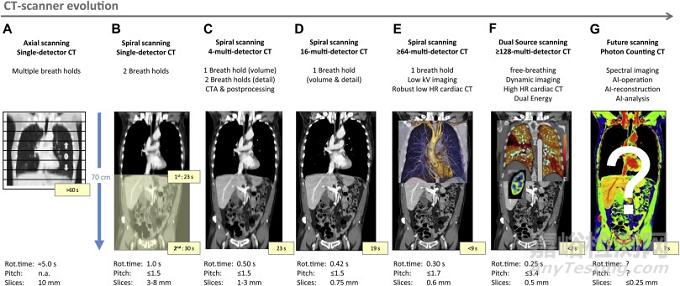

在CT誕生的前10年里，先后出現了5代CT，但由于技術商業的博弈，僅有第3代CT，即我們今天熟悉的CT，沿用至今。不敢說會一直這樣，但是只要CT還需要旋轉，這個應該就是最優的解決方案。
在第3代CT出現后的10年里，CT設備仍然處在最初設計的階段，基本技術沒有任何變化，直到滑環技術的出現。
1985年，佳能采用滑環技術替代電纜，推出全球首款滑環CT，解決了機架旋轉部分與靜止部分的饋電和信號傳遞問題，不僅能實現連續掃描,還使CT變得結構更緊湊。
滑環的出現是CT技術的一次重大革命，因為不僅可以使CT高速旋轉、機械磨損更少、運行也更加安靜，更重要的是滑環技術的出現為螺旋CT的誕生奠定了堅實的基礎，從此CT真正開始飛躍。
01第1次飛躍:螺旋CT
1989年，西門子采用滑環和連續進床技術，推出世界第一臺螺旋CT：SOMATOM Plus，幾乎在同時佳能也推出了螺旋 CT，隨后其他廠家也跟進了這樣技術。
螺旋CT能讓患者在恒定速度平移的同時，可以連續不斷的獲取X射線投影數據，將其360°掃描所需時間大幅縮短至1 s。雖然當時有人將螺旋CT稱為“產生CT偽影的方法”，但螺旋CT掃描時不用擔心患者體內發生活動，能更容易實現容積掃描。
因此，螺旋CT被譽為是CT技術的第一次飛躍。
其實之前的每次CT技術進步在當時都是革命性的，但螺旋CT之所以被普遍認為第一次飛躍，是因為今天的我們站在上帝視角，橫跨50年重新審視了這些技術革命。
02第2次飛躍:多排CT
1998年， GE、飛利浦、西門子、佳能在北美放射學會(RSNA)上同時發布4排螺旋CT，標志其正式問世。多排螺旋CT創造性地在Z軸上設置多排探測器，使機架旋轉一周能獲得多幅斷層圖像，大幅提高了CT的掃描速度和圖像縱向分辨率。
多排螺旋CT是CT技術的第二次飛躍，奠定了現代CT的設計架構，從此CT開始“拼探測器”。
很多影像人，也包括筆者給學生上課時，特別愛以面包作比喻。DR圖像類似把拍面包壓扁了看，而CT圖像更像切成一片一片的吐司。從4排螺旋CT開始，CT基本實現了“面包自由”。
03第2.5次飛躍:16排CT
在經歷了4排、6排CT之后，2001年，西門子發布世界第一臺16排螺旋CT，正式進入了16排時代，這是CT技術的第二次半飛躍。
16排CT的Z軸分辨率普遍小于0.75mm，不僅可實現1mm的薄層掃描，更重要的是實現了“各向同性”體素采集，使多平面重建時的圖像質量保持一致，有利于觀察微小病變和結構。
我們對CT的認知可能都始于16排CT，如今看來的確屬于入門級。但，“低端”并不意味著落后，完全滿足常規臨床需求。且不說基層醫院，很多三甲醫院也還有16排檔CT。比如，2021年我國一共配置了7000臺CT，其中16排檔CT占5000臺，仍然是我國最主流的。
04第3次飛躍:64排CT
2004年，GE在RSNA上推出全球首臺64排螺旋CT(容積CT)：LightSpeed VCT，實現1秒單器官/5秒心臟/10秒全身，這是CT技術的第三次飛躍。
與16排CT相比，64排CT除進一步減少掃描時間、提高圖像分辨率以外，更是開創容積數據成像時代，可將CT掃描圖像進行任意層面無間隔重建，能更真實地反映出解剖結構的細微變化。
64排CT實現低心率心臟檢查(來自互聯網)
在筆者看來，64排CT進可攻退可守，上能做血管、下能干平掃，滿足99%以上的臨床需求，速度又快，是比較“完美”的CT。
05第4次飛躍:心臟CT
因為心臟是不停跳動的，檢查越快，引起的運動偽影就自然影越小。需要說明的是，64排CT做心臟檢查，在低心率下也有不錯的表現。
比如，0.5s轉速的CT，患者心率最好不要超過75；0.35s轉速的CT，患者心率最好別不超過90，這其實能滿足大部分場景，再次說明64排CT是比較完美的。
但遇到更為復雜的心臟狀態時，還是需要更好的CT。我們通常認為，理想的心臟CT應該滿足以下4點：
1）更高的空間分辨率，有利于更好評估鈣化積分和支架檢查；
2）更高的時間分辨率，有利于滿足高心率和心律不齊的患者檢查；
3）更大的Z軸覆蓋范圍，有利于滿足心律不齊患者和心臟搭橋患者檢查；
4）更高的輸出功率，有利于滿足肥胖患者檢查。
理想心臟CT關鍵點(來自互聯網)
從這里，CT發展開始“分道揚鑣”。目前有兩種解決方案：西門子的雙源CT和其他廠家的寬體CT。
2005年，基于小體積的“0兆球管”，西門子在機架內整合兩套“球管探測器”，以約90°的角度偏移，推出第1臺雙源CT：SOMATOM Definition，其時間分辨率首次進入100ms，意味著心臟成像不再需要嚴格控制心率。
到今天，已經迭代出第3代雙源CT，無論技術和功能均已非常成熟。筆者認為這是上天送給西門子的禮物，因為過于天才。

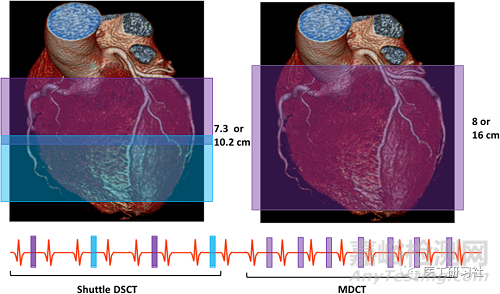

雙源和寬體基本實現“心臟自由”(來自互聯網)
我們知道，通常心臟尺寸一般是長12厘米、寬9厘米。寬體CT的方案就是讓探測器足夠?qū)挼桨≌麄€心臟，很直接也符合邏輯。
2007年，佳能在RSNA上推出世界第1臺320排寬體CT：Aquilion One，16cm覆蓋，實現單圈全心臟覆蓋。2013年，推出第3代寬體CT VISION，不僅解決了初代代寬體CT錐形線束偽影的問題，也讓高心率、心律不齊成為“過去時”。同年，GE也推出了寬體CT：Revolution；隨后，聯影、東軟、明峰也推出后16cm寬體超高端CT。
可能有人會好奇，雙源和寬體誰更好，答：都很好。二者對心率在110以下甚至130以下的患者，基本能做到從容應對，但面對嚴重心率不齊也都有一些壓力。
雙源和寬體是CT技術的第四次飛躍，并一定程度上實現了“殊途同歸”。技術創新的目的，終究是為了更好的服務于臨床。
06第5次飛躍:能量CT
我們知道，CT掃描獲得的是關于組織密度的差異圖像，對于物質密度相近的組織無法區分，導致難于發現微小病灶和隱匿性病灶，尤其是腫瘤學檢查。
能量CT的出現解決了上述問題，突破傳統CT的等密度病灶局限，形成直接反映病灶組織成分的圖像，能夠帶來更豐富、精準、定量的多參數成像信息。
關于CT能量成像的研究，最早可追溯到1973年Hounsfield的“雙能實驗”。近年來，隨著球管、高壓發生器、探測器等技術的高速發展，能量CT才真正落地。
2008年，GE在北美放射年會發布具有單源瞬時kVp切換功能的寶石CT，開啟CT能譜成像時代。隨后，所有整機廠家也均將賽道轉向了能量CT。
關于CT能量成像的實現方式，目前主要包括以下4種技術(請參考：一文讀懂頂級CT們的能譜成像方式)：

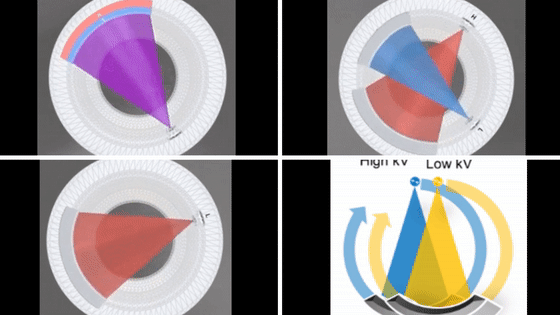

四種主流能量CT實現邏輯(來自互聯網)
1）雙層探測器光譜CT，飛利浦獨家技術。探測器采用雙層探測器結構設計，分別接收高/低能量X線光子，實現了對同一束X射線的不同能量分離。
2）雙源雙能量CT，西門子獨家技術，兩套X線系統同時在患者相同解剖水平獲取掃描數據，使用80kVp和140kVp來達到最大能量分離。
3）單源瞬時管電壓切換雙能量CT，GE和佳能具備該技術。以高壓發生器瞬時管電壓切換技術為基礎實現的能譜成像，能產生時空上幾乎完全匹配的雙能數據。
4）單源序列掃描雙能量CT，其他整機廠商選擇的技術。利用寬體探測器的優勢，采用不同管電壓連續掃描兩次，或在一次螺旋掃描中每圈切換一次電(140kVp/80kVp)，兩次成像數據在圖像數據空間匹配，進行雙能減影。

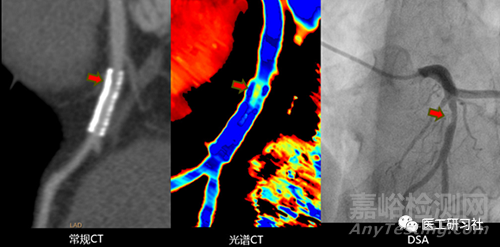

能量CT精確評價支架內再狹窄(來自互聯網)
雖然上述方法在技術實現上存在巨大差異，但基本都成功地獲得了雙能后處理應用所需的成對高/低能x射線吸收數據。
鑒于能量CT對腫瘤早發現、冠心病、大血管造影等疾病精準診斷方面具有獨特價值，已經被業界專家廣泛認可，并成為臨床指南中的推薦掃描方式。
04綻放：未來趨勢
從臨床問題出發，解決臨床問題，是CT創新的出發點和落腳點。
關于CT的未來，顯然應朝著更高效的檢查、更標準的圖像、更高清的圖像、更低的輻射、更強大的功能等方向繼續前進。
因此，目前行業公認技術趨勢包括人工智能CT、超高分辨率CT、光子計數CT及相位對比CT。
01人工智能CT(AI-CT)
目前，人工智能已經深入醫學影像的方方面面，并愈發蓬勃。以后大概率所有CT都會搭載以下技術：
1）在掃描方面，智能定位擺位和智能掃描協議，不僅大幅提高掃描效率，還能提供個標準化圖像，為臨床多中心科研合作提供標準影像保證；
2）在重建方面，基于深度學習的人工智能重建算法，能在不增加輻射劑量的情況下獲得更高圖像質量；
3）在輔助診斷方面，集成在掃描協議中的AI還有比較大的進步空間，但在醫學圖像輔助診斷方面已取得非常不錯的成績，比如肺結節、心血管、骨齡、FFRct等領域。
需要說明的是，人工智能CT的未來一定是落腳于CT，這就是平臺的價值。

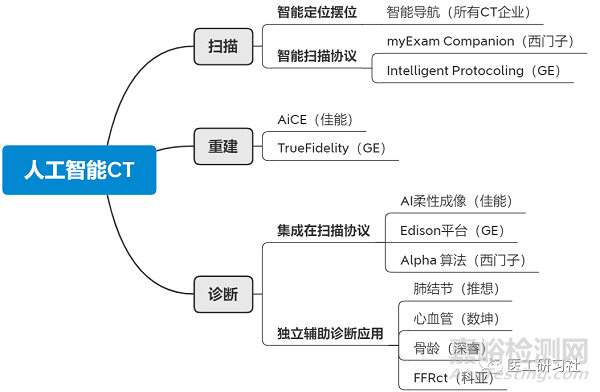

人工智能CT應用領域(原創)
02超高分辨率CT(UHR-CT)
我們知道，與DR或MRI相比，CT圖像不夠清楚，也就是空間分辨率比較低。常規DR的空間分辨率早已在100µm級別，但CT仍徘徊在0.25-0.5mm的空間分辨率。
這對于常規檢查基本夠用，但對于心血管檢查來說，某些小斑塊的尺寸從幾十到幾百微米不等，處于或低于當前CT的空間分辨率極限，因此超高分辨率CT是非常必要的。
2019年，佳能發布全球首臺超高分辨率CT：Precision，這是迄今唯一一臺可用于臨床的超高分辨率CT，其空間分辨率高達150μm，是傳統CT的兩倍，使醫生能夠看到更多的影像細節，尤其是對心臟成像有很大意義，明顯改善了嚴重鈣化動脈、心臟瓣膜和支架的成像。

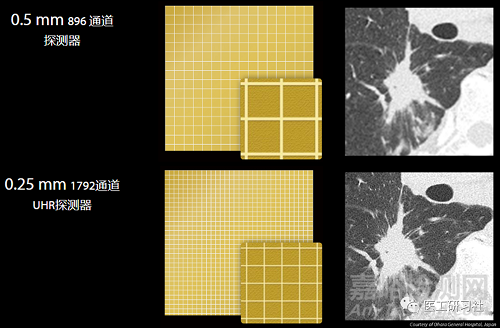

超高分辨率CT的高清成像(來自互聯網)
03光子計數CT(Photon Counting CT)
2021年，西門子光子技術CT：NAEOTOM Alpha獲得FDA批準，并被盛贊：代表了自2008年能譜成像CT誕生至今的十多年來CT成像領域的首次重大技術突破。
今天，我們突然發現光子計數CT來到我們身邊，實際上西門子、佳能、GE、飛利浦等整機廠商早已經布局好多年。
光子計數CT基于半導體材料，其原理是基于預設閾值的脈沖數計數，每個X射線光子到達探測器后都會產生一個脈沖信號，其強度與光子能量成正比，比如40、70、100KeV。當強度信大于預設閾值才進行計數，低于閾值的不處理，可以消除暗電流導致的假計數，實現零噪聲。

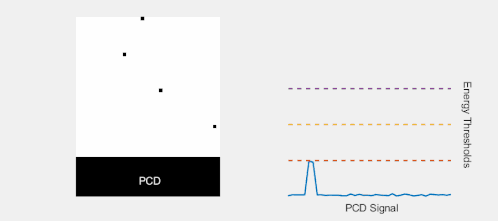

基于預設閾值的脈沖計數實現邏輯(來自互聯網)
與能量積分CT相比，光子技術CT具有低劑量、高分辨率、多能量等優點：
1）因其具有較高的原子序數、較大的X射線吸收系數，只需要毫米級厚度就能基本完全吸收百伏千伏級的X射線，可以實現更低劑量成像，且沒有任何的延遲或殘影；
2）因不需要通過閃爍體將X線轉換成可見光，沒有光橫向擴散影響；由于不擔心串?dāng)_光子計數探測器的像素單元可以做到更小，可以實現更高空間分辨率成像；
3）之所以能實現多能量成像是因為其獨特的能量箱理念引入獨特的能量箱理念。比如常規CT是混合能量，相當于1個能量箱；能譜CT是通過高低KV的方式模擬2個能量箱；而光子計數CT能實現4-8個能量箱。
從能量級角度來說，不同能量(如40、70、100KeV)X射線光子被定義為不同能級，將X射線光譜分割出4-8個能量箱，然后通過重建得到多物質圖譜，用不同顏色標記不同物質(如水、鈣、碘、釓等)，最終得到彩色的多能量CT圖像。

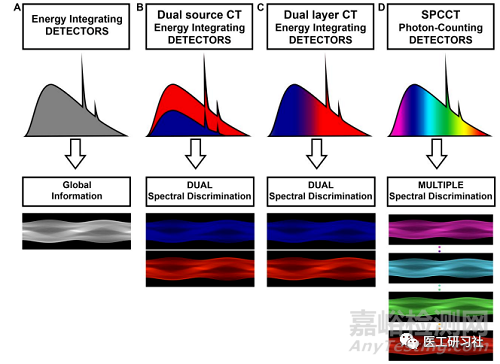

能量積分、雙源、雙層、光子計數CT對比(來自互聯網)
雖然光子計數CT是公認的下一代CT技術，但并非沒有隱憂，在高能物理和空天探測的應用已經表明，光子計數探測器的輻射損傷比較明顯，不過CT用的X射線光子能量并不算高。
考慮探測器是CT最昂貴的部件，約占總成本1/3之一左右，希望廠家能研發出能使用8-10年的光子計數探測器。
04相位對比CT(Phase-Contrast CT)
目前的CT成像，是基于X射線光子的衰減理論，通常使用靜脈注射的碘造影劑來增強軟組織之間衰減的微小差異，從而獲得高對比分辨率。
其實，除了衰減理論，還有一種對比機制是利用折射、相移或超小角度散射的X射線特性，這在軟組織對比方面，比基于衰減的CT有較大的理論優勢。
相位對比CT就是利用X射線折射特性，來提高空間和軟組織對比度，在乳腺癌、肺癌以及肺實質疾病、心血管疾病等中會有較大的應用價值。

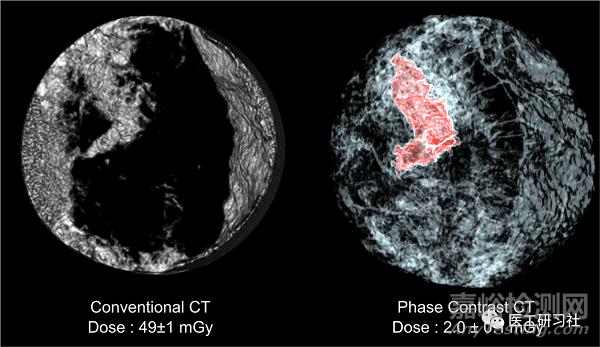

傳統CT和相位對比CT的乳腺成像對比(來自互聯網)
比如，上圖是相位對比CT的乳腺斷層成像。我們可以清晰看到，與傳統CT相比，相位對比CT能在將空間分辨率提高3倍的情況下，還將輻射劑量降低了25倍，非常驚人。
目前，相位對比CT基本處于原型機研究階段，不做過多介紹。
作為最重要的醫學影像技術之一，CT已風雨兼程半世紀，早已從當初的小樹苗成長參天巨樹。她的明天，比昨天更美好，比今天更燦爛。。。
來源：醫工研習社
