對于電器設備，為了保證產品對人的絕對安全，在安規認證中，提到了很多人體用電安全的測試項目，其中在正常工作電壓下，與漏電/人體感應到電流相關的指標有接觸電流，剩余電流和電擊防護能力測試等三個，本文希望用最平實的語言，幫助大家分清這三個測試。

上文提到的三個概念中，最常接觸的概念是接觸電流，在IEC60990 《接觸電流和保護導體電流的測量方法》中提到接觸電流是“當人體或動物接觸一個或多個裝置的或設備的可觸及零部件時，流過他們身體的電流。” 接觸電流也稱之為泄漏電流，實際上就是電氣線路或設備在沒有故障和施加電壓的作用下,流經絕緣部分的電流。由于經常會把泄漏電流與耐壓測試中的漏電流混為一談，因此近些年的標準中或是相關的刊物中都把泄漏電流稱作為“接觸電流 ”。

對于不同結構的電子產品，接觸電流的量測也是有不同的要求，但總括來說接觸電流可分為對地接觸電流、表面對地接觸電流以及表面間接觸電流測試三種。

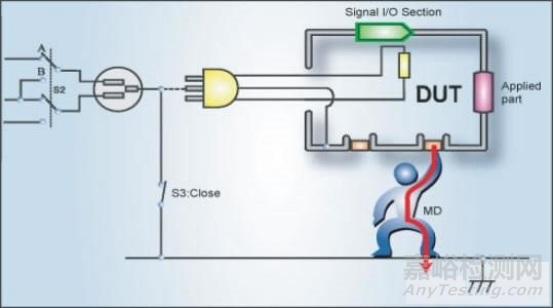

對地接觸電流（Ground Leakage Current）：“由電源網絡產生的漏電流穿過或跨過絕緣層并流入保護接地導線 （Protective Conductor） 的電流。” I 類設備在保護接地導線斷開的單一故障條件下，如果接地的人體接觸到與該保護接地導線相連的可觸及導體（如外殼），則這個對地接觸電流將通過人體流到地 （GND） ，當這個電流大于一定值時，就有電擊的危險。如下圖所示，此時人就是充當了接地線路，流經人體電流也應在標準規定的限值之內。

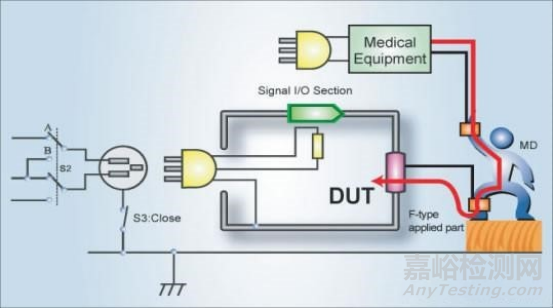

表面對地接觸電流（Surface to Line Leakage Current）：“從在正常使用時操作者或患者可觸及的外殼或外殼部件（應用部分除外），經外部導電連接而不是保護接地導線流入大地或外殼其它部分的電流。" 如果是II類內部電源設備，由于它們不具備保護接地線路，則要考慮其全部外殼的漏電流；但如果是I類設備，而它又有一部分的外殼沒有和地連接，則要考核這部分的外殼接觸電流。

表面間接觸電流（Surface to Surface Leakage Current）：在正?；蚴菃我还收蠗l件下，設備與地?zé)o關聯任意兩點之間的漏電流，電流從設備的一部分流經人體后流入設備的另一部分；

接觸電流測試作為產品安全性能的主要指針之一，是對產品是否存在觸電危險的重要判斷依據。接觸電流測試較其它安規測試更復雜，我們?cè)跍y(cè)試時，須使用人體仿真電路進行測試，依不同的產品的安規標準有不同的人體仿真電路，比較常見的人體仿真電路有感知電流仿真電路和擺脫電流仿真電路，如果想進一步了解各種仿真電路的參數，可以參考標準GB8898、GB4943等標準。北測技術在安規認證和測試方面已經有十多年的豐富經驗，可以幫助您快速準確的判定出產品的安規性能。

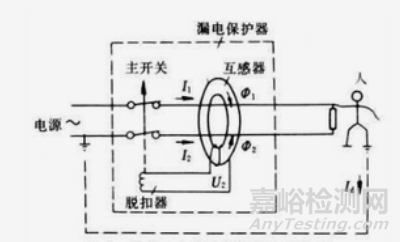

剩余電流，是指低壓配電線路中各相(含中性線)電流矢量和不為零的電流。通俗講，當用電側發生了事故,使主電路進出線中的電流I相和I中的大小不相等,此時電流的瞬時矢量合成有效值稱為剩余電流，此時電流有可能從帶電體通過人體流到大地,俗稱漏電。剩余電流的產生，主要是由于建筑物內的導線年久失修，或安裝不規范，以及極端天氣等原因?qū)е碌碾娋€的絕緣層老化破損，導致部分電流直接泄露進大地，當人身接觸到這些電線時，即可能出現觸電的情況。由于剩余電流保護一般只出現在配電領域，相對較專業，與大眾的交集較少，這個概念在以前很少被提及，但在近年，在飛速發展的汽車充電樁/充電槍領域，這些領域需要用戶直接從配電箱里取電，剩余電流保護越來越被重新重視起來。

剩余電流保護器分為AC型、A型、F型、B型等多種類型，后一種都是在前一種的基礎上再增加一部分功能，適用于不同的應用場景。AC型剩余電流保護器只能對突然施加或緩慢上升的剩余正弦交流電流確保脫扣。隨著科學技術的進步和經濟的不斷發展，人們的生活水平有了很大的提高，用電設備越來越復雜，尤其是變頻調速器，如水泵、風機、空調、起重機、電梯等，以及直流設備，如電焊機、充電器、電信設備、電動機、直流電動機的日益增多，電氣線路中出現非正弦交流剩余電流也越來越多。為了應對這些非正弦的剩余電流場景，陸續出現了A型剩余電流保護器（在AC型的基礎上增加了脈動直流電流的保護），F(xiàn)型剩余電流保護器（在A型的基礎上增加了可能產生的復合剩余電流的保護），以及目前最高等級的B型剩余電流保護器，它能在1000Hz及以下的正弦交流剩余電流、脈動直流剩余電流、復合剩余電流以及平滑直流剩余電流均能提供保護功能。對于充電樁/充電槍領域，由于這些產品與人身安全息息相關，一般都會要求具備最高等級的B型剩余電流保護功能。北測技術也是有能力完成B型剩余電流保護功能測試的。

電擊防護能力測試，這個概念出自標準《GBT 4208 外殼防護等級（IP代碼）》，相信這個標準大家都非常的熟悉，但可能大家都沒注意到，在這個描述IP等級的標準里，也界定了電氣設備對人體觸及外殼內的危險部件的防護能力。它的目的是要求人的手指或人手持直徑在某范圍的工具接近電氣設備時，不會出現電擊的情況。其測試方法是使用GBT 4208標準中規定的標準試驗絲，在標準試驗絲與被測電氣設備外殼內危險部件之間串接一個指示燈，并供以不低于40V但不超過50V的安全特低電壓。在測試過程中，如果指示燈不點亮，則測試通過。
