     螺栓是航空發動機中的重要連接件，對發動機的穩定運行起著重要作用，航空發動機渦輪盤的固定螺栓不僅要承受較高的工作溫度，還要承受高轉速帶來的高載荷。

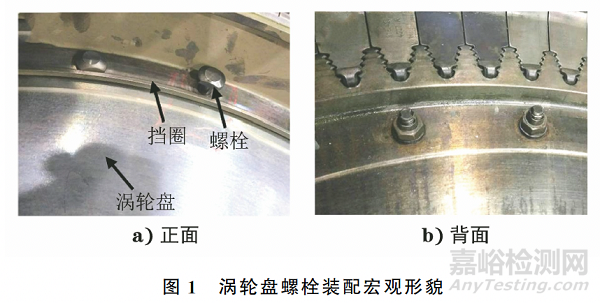

      某型航空發動機低壓渦輪盤上的一顆螺栓發生斷裂，該螺栓材料為GH4698高溫合金，其生產工藝流程為:切割下料→熱處理(一次固溶+二次固溶+時效)→機加工→滾螺紋→熒光檢查。裝配發動機時，該螺栓用于插入渦輪盤和擋圈通孔，并在渦輪盤另一面對應位置使用墊圈(材料為1Cr18Ni9Ti鋼)和鎖緊螺母(材料為GH4033高溫合金)進行固定，工作溫度為560~580℃，螺母擰緊力矩為7.84~9.8N·m，渦輪盤及其螺栓裝配宏觀形貌如圖1所示。





     為查明該螺栓斷裂的原因，來自中國航發航空科技股份有限公司的李欣、詹平、全瓊?cè)锶藢ζ溥M(jìn)行了理化檢驗及分析。



1理化檢驗



1.1 宏觀觀察

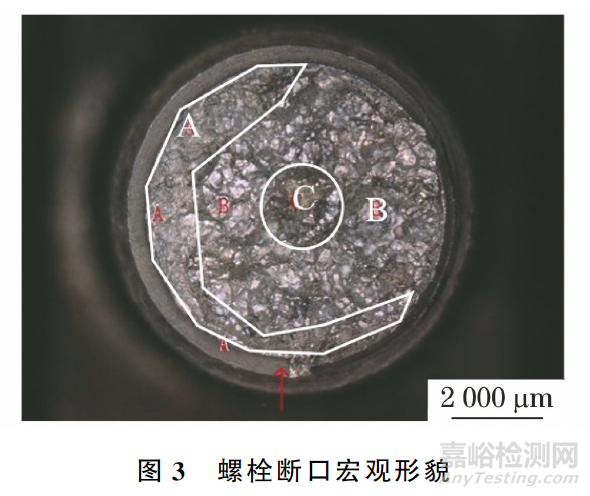

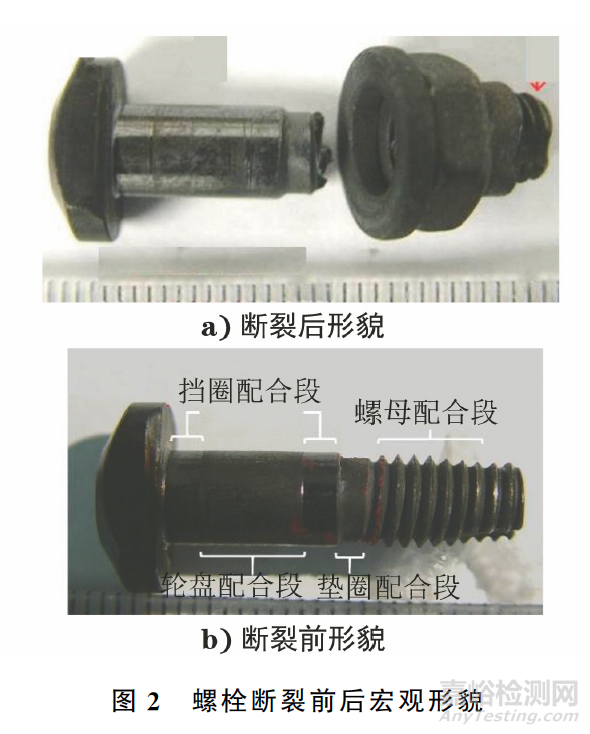

     該GH4698高溫合金螺栓斷裂位置為螺栓夾層，基本位于墊圈與螺母的配合處，螺栓斷裂前后宏觀形貌如圖2所示。將斷裂的螺栓組件拆卸，在體視顯微鏡下觀察，可見整個斷面較為平坦，基本呈現出沿晶斷裂形貌，螺栓斷口的宏觀形貌如圖3所示。





      由圖3可知，裂紋源區(A區)在螺牙底部圓周范圍內分布，裂紋向螺栓內部擴展；擴展區(B區)面積約占整個斷面面積的60%，斷面粗糙；中心區域(C區)為瞬斷區，呈纖維狀。

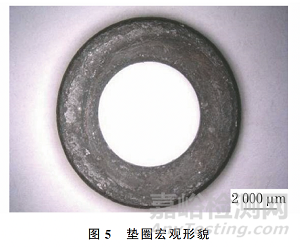

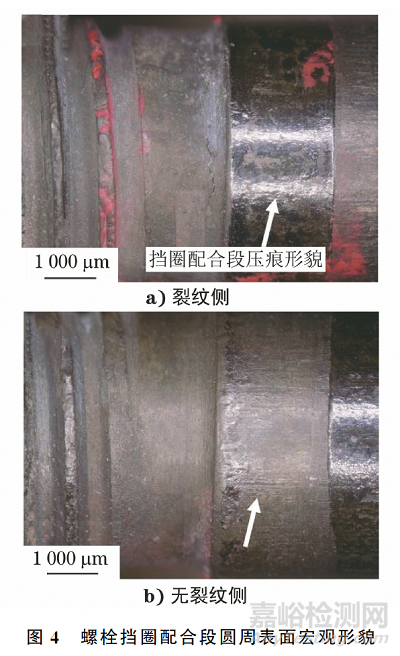

      從螺栓側面進行觀察，螺栓斷口附近未見明顯的頸縮變形或微裂紋，斷裂兩側斷口能夠完全吻合，裂紋一側與無裂紋一側的螺栓與擋圈配合段的圓周表面形貌有明顯差異，裂紋側圓周表面呈光亮金屬色，而無裂紋一側圓周表面的金屬色已基本磨損(見圖4)。對墊圈進行宏觀觀察，可見左右兩側壓痕深度和壓痕形貌有明顯差異(見圖5)。





1.2 斷口分析

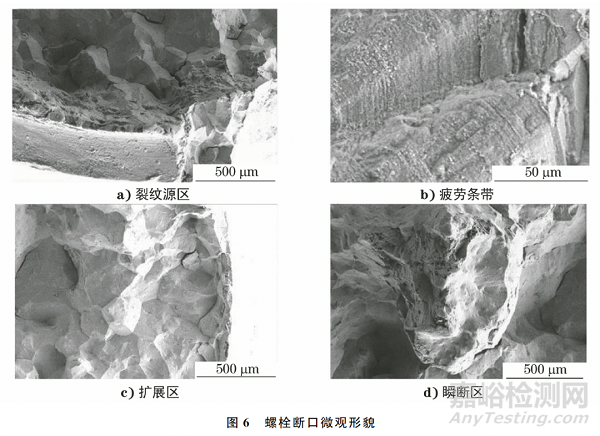

      在掃描電鏡(SEM)下觀察螺栓斷口形貌。裂紋源區附近未見明顯的夾雜缺陷[見圖6a)]，裂紋源區斷口為類解理形貌,局部可見疲勞條帶[見圖6b)]，擴展區可見明顯的沿晶二次裂紋[見圖6c)]，瞬斷區為類解理斷裂形貌[見圖6d)]。



1.3 金相檢驗

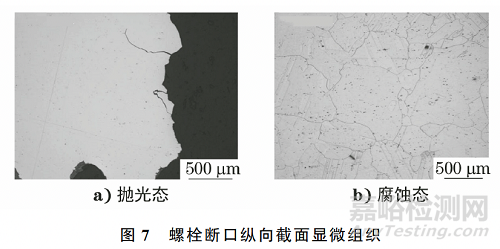

      將螺栓斷口沿縱向截面取樣，用光學顯微鏡觀察拋光態和腐蝕態的顯微組織。在斷面附近均未見夾雜缺陷，可見明顯的沿晶二次裂紋，晶粒度為 0~1級(見圖7)。

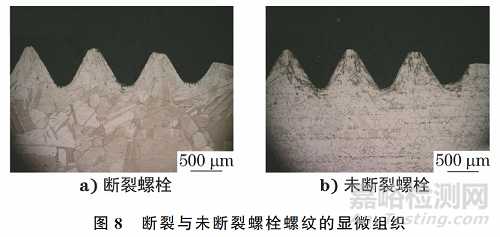

      在斷裂螺栓上取樣觀察螺紋的微觀形貌，可見未斷裂部分螺紋完整性較好，未見明顯加工缺陷[見圖8a)]。分析正常未斷裂螺栓的顯微組織[圖8b)]，可見未斷裂螺栓的晶粒尺寸要明顯小于斷裂螺栓，其晶粒度為3~4級。



1.4 化學成分分析



      對斷裂螺栓進行取樣，采用ICP-OES(電感耦合等離子體發射光譜儀)進行化學成分分析，結果均符合技術要求。



2分析與討論



      正常情況下裝配螺栓時，螺母擰緊并鎖定會對螺栓產生軸向拉應力，而螺栓擋圈配合段圓周兩側有明顯的壓痕差異。墊圈兩側不同的壓痕形貌均表明：斷裂螺栓在裝配后產生了偏斜拉應力。當螺栓產生偏斜時，隨著偏斜角度的增大，附加彎曲應力不斷增大，螺栓的整體承載能力、疲勞壽命等均會出現顯著下降。



      通常情況下，材料的晶粒越細小，其強度、塑性和沖擊韌性就越高，而在高溫條件下，粗晶材料的蠕變強度和持久強度較細晶材料的更高。一般在750~800 ℃時,GH4698高溫合金的晶界強化作用增強，而粗大的晶粒會使晶界長度變短，晶界強化作用變?nèi)?，在?yīng)力作用下會產生沿晶斷裂。GH4698高溫合金螺栓的化學成分雖然滿足技術要求，但與正常螺栓相比，其晶粒較為粗大。常溫下，晶界能夠阻止裂紋擴展，粗大的晶粒會降低材料的抗疲勞能力，因此晶粒粗大也會使螺栓發生斷裂。



      該發動機在試車過程中，螺栓受軸向應力、彎曲應力以及發動機振動的共同作用，在螺紋夾層處的缺口敏感性會增大，并產生裂紋源，材料晶粒粗大也會使得裂紋在擴展區快速沿晶擴展，最后在中心位置產生瞬斷。



3預防及改進措施

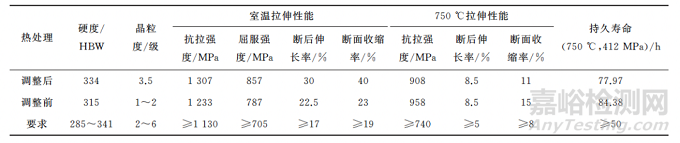

     細化裝配工藝可在一定程度上避免螺栓因裝配不當而產生偏斜。由于現行工藝中沒有對螺栓晶粒度的要求，因此螺栓各批次的晶粒度差異較大。將原熱處理工藝(1120℃×8h，空冷+1000℃×4h，空冷+775℃×16h，空冷)調整為(1110℃×2h，空冷+1000℃×4h，空冷+775℃×16h，空冷)，不同溫度下螺栓的力學性能和晶粒度檢測結果如表1所示，從表1可以看出，由于晶粒細化，室溫(23℃)下螺栓的力學性能有所提高，高溫(750℃)下其力學性能有所下降，與上述分析結果相符。同時，對該螺栓進行了裝機試驗，螺栓均未出現裂紋或斷裂。



表1 不同溫度下螺栓的力學性能和晶粒度檢測結果





4結語



     (1) 螺栓發生疲勞斷裂，斷裂特征主要為沿晶斷裂，裝配時產生的偏斜應力是斷裂的主要原因。



     (2) 斷裂螺栓的晶粒粗大，降低了材料的塑性和沖擊韌性，增大了缺口的敏感性，促使裂紋快速沿晶擴展。



      (3) 細化裝配要求可避免螺栓發生偏斜；通過調整熱處理工藝和細化晶粒，提高了材料的力學性能。
