為了讓大家更好地理解新版標準的主要變化，我們打算從以下的六個主題來進行介紹。
· 綜述
· 風險管理
· 基本性能
· 電氣安全
· 機械安全
· 其它
已發布的GB 9706.1-2020標準是按照IEC 60601-1 3.1版（2012）的內容進行修改轉化的。新版標準將GB 9706.15《醫用電氣設備 第1-1部分：安全通用要求并列標準：醫用電氣系統安全要求》（對應IEC60601-1-1）和YY/T 0708《醫用電氣設備 第1-4部分：安全通用要求并列標準：可編程醫用電氣系統》（對應IEC60601-1-4）合并到GB9706.1-2020標準的第14章和16章。
與GB 9706.1-2007相比, 新版標準最大的變化就是引入風險管理這一概念，并且要求進行基本性能的評定。僅僅考慮基本安全已經不足夠，還需要產品的基本性能。其中，風險管理過程的通用要求在標準的4.2中被引入。
考慮到ME設備（醫用電氣設備）或ME系統與患者，操作者和周?chē)h(huán)境的特殊關系，將基本安全標準和ISO/IEC導則納入考慮并與之保持一致。新版標準在電擊防護要求上對于操作者和患者的防護有所區別（MOOP與MOPP）。第８章將電氣安全相關的要求重新編制。標準根據信息技術（ＩＴE）設備GB4943.1的要求引入對操作者的防護措施（MOOP）的概念并引入高海拔、高性能絕緣材料、污染等級、過壓類別等概念。
第９章關于機械危險的防護已經修訂為更廣范圍，可以降低ME設備可能對于患者或操作者產生的危險。
15.3中規定了ME設備受到推力、沖擊、墜落和粗魯搬運而產生應力時的機械強度要求。
2007版標準第六篇中的關于易燃麻醉混合氣體的防護在新版標準中被移至規范性附錄中。這是因?yàn)檫@類易燃麻醉氣體在臨床中的使用非常少，但部分制造商仍會提供此類 ME設備。該附錄作為資料性參考。

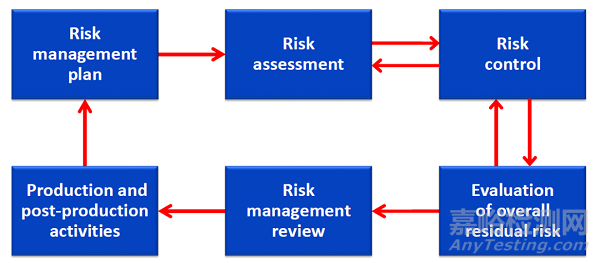

GB 9706.1-2020版標準最大的變化之一是引入了風險管理概念。作為第一個在IEC標準中引入風險管理概念的標準，其部分條款需要結合風險管理過程來判定符合性。之前版本GB 9706.1是否考慮過風險管理部分的內容呢？答案是肯定的，只不過這部分的工作是由標準的起草者代替大家完成了而已。起草者制定了風險可接受準則并轉化為標準中明確的測試條件、測試結果限值、結構要求等具體要求。
引入風險管理過程是為了達到以下目的：
a)確定標準第5至17章的要求以及適用的并列和專用標準中的要求是否考慮特定的ME設備或ME系統的相關危險。
b)確定標準規定的某些試驗以何種方式應用到特定的ME設備或ME系統。
c)若標準針對特定危險或危險情況沒有明確具體的風險可接受準則，則應建立風險可接受準則并評估剩余風險。
d)通過比較替代的風險控制措施后的剩余風險與執行標準相關要求后的剩余風險，來評價替代的風險控制措施的可行性。
GB 9706.1-2020中涉及的風險管理過程僅限于ME設備或ME系統的型式試驗部分內容。也就是說，標準規定風險管理過程需要符合YY/T 0316的相關要求，但并不包括YY/T 0316中的所有要素。下述要求并不適用于GB 9706.1：
生產和生產后活動
定期復審風險管理過程的適宜性
風險管理的符合性可通過文件檢查和過程評估來實現。在應用任何YY/T 0316要求時：
—術語“醫療器械”應假定與ME設備或ME系統是相同的意思。
—YY/T 0316中涉及的術語“故障狀態”應包括，但不僅限于本標準中定義的單一故障狀態。
GB9706.1-2020標準規定的是適于ME設備或ME系統相關風險的通用要求，她有助于加強風險管理過程的建立。風險管理過程旨在識別GB9706.1標準所涉及的危險，以及所有與風險和風險控制措施有關的危險。
標準的條款中定義了一些引發危險情況的情形或故障。在這些情況下，通常需要進行風險管理過程以確定實際的危險情況是什么，并通過試驗來證明在特定的情形下此危險情況是不會發生的。
有時候，制造商可能無法保證組成ME設備和ME系統的每一個組部件都遵循標準的所有過程，例如專用部件、非醫用的子系統、設備。在這種情況下，制造商需要特別考慮額外的風險控制措施。
新版標準中免除不可接受風險的要求的同時也指出應依據制造商確定風險可接受準則來確定可接受和不可接受風險。并不是所有與ME設備和ME系統有關的風險都在標準中明確了相關的要求。
應通過檢查文檔來明確：
—制造商確定的風險可接受準則來檢查是否符合要求。
—通過檢查ME設備或ME系統考慮中的風險管理計劃來判定是否符合要求。
—確認制造商具備風險管理文檔且已經考慮標準中對特殊ME設備或ME系統特定要求。

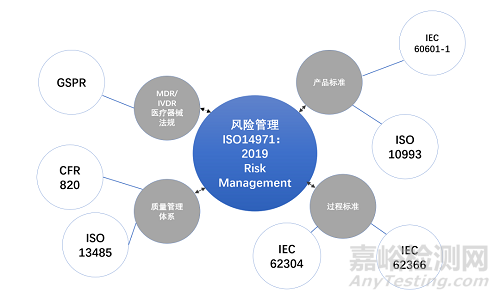

如何識別風險源呢？當評價風險時，制造商應用下述方法來應用標準的要求：
a)針對某些特定的危險或危險情況提出要求及其可接受準則，符合這些要求可推定剩余風險已經降低到可接受水平，除非有相反的證據。
b)標準針對某些特定的危險或危險情況提出了要求，但不提供具體的可接受準則。依據風險管理計劃中的風險可接受準則來判定剩余風險是否可接受。
比如載荷和液體潑灑試驗的試驗條件。
c)標準定義的特定危險或危險情況：
制造商應確定特定的ME設備或ME系統是否存在這些危險或危險情況，和特定的ME設備或ME系統存在這些危險或危險情況，制造商應評價和通過實施4.2.2規定的風險管理過程來控制這些風險。
針對特定的ME設備或ME系統的危險或危險情況，如在標準中未明確相應要求，制造商應按4.2.2的規定在風險管理過程中提出那些危險。
考慮到標準是落后于科學技術發展的，在標準規定的特定風險控制措施或試驗方法之外，針對新技術、新應用，有時候替代的風險控制措施或試驗方法也是可行的。例如，制造商可以通過提供科學數據或臨床評價或比較研究來證明運用替代的風險控制措施或替代的試驗方法所得到的剩余風險仍然是可接受的，且與應用標準中的要求所得到的剩余風險可比。
好消息是，據說在IEC 60601-1第四版的制定計劃中，正在考慮弱化風險管理在標準中的地位和比重。
GB 9706.1-2020標準的名稱是《醫用電氣設備 第１部分：基本安全和基本性能的通用要求》。我們從名稱中可以發現新版標準有別與“舊”版標準(GB 9706.1-2007)的一個顯著變化是：標準在基本安全（basic saftey）之外，還引入了基本性能（essential performance，簡稱EP）這一新的概念。
我們來看看基本性能的定義：
與基本安全不相關的臨床功能的性能，其喪失或降低到超過制造商規定的限值會導致不可接受的風險。
注：基本性能較容易理解的方式是考慮其缺失或降級是否會導致不可接受的風險。
在進行風險分析時，除了與基本安全相關的性能外，我們還應識別ME設備或ME系統臨床功能的性能，其對于實現預期用途是必須的，或者能夠影響ME設備或ME系統的安全性。
在正常狀態（NC）和單一故障狀態（SFC）下，從完整的功能到喪失全部確定的性能，我們還應規定性能限值。當確定的性能喪失或低于規定限值后，應評估由此產生的風險。如果導致的風險是不可接受的，那么此性能即可確定為ME設備或ME系統的基本性能。我們應實施風險控制措施以減少產品因基本性能喪失或降低而導致的風險，使其達到風險可接受。
基本性能專注于臨床功能，排除與基本安全相關的“性能”，例如絕緣性能。風險控制措施實施可能成為影響ME設備或ME系統基本性能的一個因素。在進行風險控制時，應按照YY/T 0316給出的優先順序來考慮相應的措施：
a）固有安全>b）保護性措施>c）安全信息
舉例來說：
產品
一次性注射器
危險（源）
生物（交叉）污染
危險情況
產品被患者重復使用
固有安全設計（舉例）
產品使用后自毀設計
安全保護措施（舉例）
產品首次使用的清楚指示
安全信息（舉例）
隨附文件中對于重復使用的警告
風險控制措施應合理可行，且與公認的技術水平（state of the art）相當。風險控制措施應充分獨立以便在基本性能的缺失或降低時不影響風險控制措施的有效性。例如，如果采用報警系統作為風險控制措施，那預期用來提醒操作者網電源已中斷（影響基本性能）的報警系統就不能僅僅依靠網電源作為其唯一的供電電源。當網電源中斷時，應有備用電源來為報警系統供電。
我們?cè)撊绾味x產品的基本性能呢？所有的醫療器械都有基本性能嗎？讓我們來看2個例子。

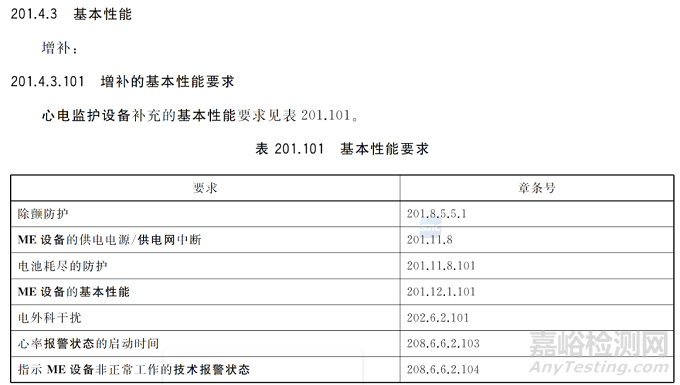

GB 9706.224-2021醫用電氣設備 第2-24部分：輸液泵和輸液控制器的基本安全和基本性能專用要求在標準的201.4.3.101中明確了輸液泵類的基本性能。
YY 9706.233-2021 醫用電氣設備 第2-33部分：醫療診斷用磁共振設備的基本安全和基本性能專用要求
在標準的201.4.3中明確了：
本部分覆蓋的磁共振設備的功能中未識別出特定的基本性能要求。
磁共振的其他功能或?qū)?gòu)成基本性能,參照通用標準對生產廠商風險管理文件的要求,來分析磁共振設備的基本性能。
所以，部分磁共振產品可能就不具備標準中所定義的基本性能。
通過上述兩個例子，我們發現專用標準（-2-XX）的制定者已對產品明確了基本性能。所以，對于有適用專用標準的產品，我們應該先明確在專用標準中是否已經識別出基本性能。如果產品沒有適用的專用標準，那么我們就需要通過風險管理活動來識別基本性能。
和上一版標準相比，GB 9706.1-2020版標準在電擊防護理念上有著非常顯著的變化：
絕緣配合（insulation co-ordination）引入GB4943.1的理念，對患者（MOPP）和操作者（MOOP）采取不同的防護等級；
允許使用插值法來計算電氣間隙和爬電距離；
考慮海拔高度對電氣間隙的影響（空氣是個良好的絕緣體）；
考慮高性能絕緣材料對絕緣距離的影響（CTI值）；
引入污染等級的概念；
考慮多個應用部分累加效應，引入總患者漏電流概念；
下面列舉了兩版標準在電氣安全要求上的主要差異：
|
GB 9706.1-2007 |
GB 9706.1-2020 |
主要變化 |
|
未直接體現風險管理內容 |
4.6與患者接觸的ME設備或ME系統的部分 對于那些接觸患者但在應用部分定義之外的部分，風險管理過程應評估其是否需要符合應用部分的要求。 |
除非評估確定需要適用BF型應用部分或CF型應用部分的要求，否則有關的部分應適用B型應用部分的要求（除標記外）。 |
|
/ |
8.1增加了正常狀態和單一故障狀態情況說明 在正常狀態或單一故障狀態下，可觸及部分和應用部分不應超過8.4中規定的限值。 |
電擊防護的基本原則以流經人體的非預期電流（漏電流）來作為最終的判定。 |
|
直接用于心臟的應用部分定義為CF型。 |
8.3增加了預期向患者傳送或從患者取得電能或電生理信號的患者連接的應用部分應為BF或者CF型。 |
未直接用于心臟的應用部分，也可能按照專用要求（-2系列標準）被定義為CF型部件。 |
|
16外殼和防護罩 在正常使用時，當不用工具就可觸及的部分在與患者之間不可能發生導電連接(直接的或通過操作者身體)的情況下，可假定當其基本絕緣失效時該部件對地電壓不超過交流25V 或直流60V。 |
8.4.2 可觸及部分和應用部分 在正常狀態或單一故障狀態下這些部分與地或與其他可觸及部分之間的電壓應不超過交流４２．４Ｖ峰值或直流６０Ｖ。６０Ｖ 的直流限值適用于紋波峰峰值不超過１０％的直流，如果紋波超過該值，則交流４２．４Ｖ 峰值的限值適用。在電壓大于或等于２Ｖ 時，功率超過２４０ＶＡ 的時間應不超過６０ｓ或者存儲 的能量應不超過２０Ｊ。
|
操作者可以觸及的“安全電壓”從交流25V變?yōu)榻涣?2.2V峰值（與GB4943.1保持一致）； 新增能量危險20J。
|
|
僅考慮患者防護（或者說把操作者視同為患者） |
8.5 部件的隔離 區分對操作者的防護措施（MOOP）和對患者的防護措施（MOPP） 絕緣圖參考附錄 J |
符合GB4943.1的信息技術產品在一定情況下可以直接使用。制造商可以選用信息技術產品來構成醫療器械：選擇面廣，價格適中。 |
|
測量Vpp峰峰值 “基準電壓”主要與電介質強度，爬電距離和電氣間隙相關聯。 |
8.5.4 工作電壓 測量Vpk峰值電壓 為了明確標準要求，術語“基準供電電壓”被“最高網電源電壓”替代，“基準電壓”被術語工作電壓和峰值工作電壓替代。 |
測量方式變化 |
|
在設備關機狀態下進行測試 |
8.5.5 防除顫應用部分 增加了測試部位：其他應用部分的患者連接； 增加了剩余能量測試； 測試在設備工作狀態下進行。 |
新增測試項目、測試部位、變更測試條件。 |
|
/ |
8.6.4 阻抗及載流能力 可拆卸軟電線連接的設備，需要補測從電源線插頭中的保護接地腳到任何已保護接地部件之間的阻抗，不超過200m?。 |
制造商提供或規定的任何可拆卸電源軟電線連接到ME設備上時，需要進行相應的測試。 |
|
對地漏電流限值： 二版：0.5mA (NC), 1mA (SFC) |
8.7 漏電流和患者輔助電流 測試除了需要用標準的測試網絡進行測量外，還需要用1k?無感電阻進行測量。 1) 對地漏電流限值變化： 三版：5mA(NC), 10mA (SFC)； 2) 外殼漏電流->接觸漏電流； 增加測量正常狀態下保護接地的外殼在保護接地?cái)嚅_(kāi)后的接觸漏電流； 3) 患者漏電流 增加相同類型應用部分總患者漏電流的測量。 |
限值改變并新增總患者漏電要求。 |
|
對變壓器初次級繞組之間有厚度要求(57.9.4e) |
8.8 絕緣 1) 增加了固體絕緣的厚度要求； 2) 增加了對多層壓制絕緣或螺旋繞制的絕緣導線的結構和測試要求 (附錄 L)。 |
新增固體絕緣的穿透距離（DTI≥0.4mm）或薄層材料的要求。 |
|
非正弦交流電參考電壓是工作電壓的有效值 (Vpp/2√2) |
8.8.3 電介質強度 耐壓測試只針對固體絕緣，參考電壓為工作電壓峰值Vpk或者直流電壓值Vdc。 |
/ |
|
未明確使用直流試驗電壓進行電介質強度試驗。 |
8.8.3電介質強度 明確試驗電壓可使用相當于交流試驗電壓峰值的直流試驗電壓。 |
對于因采用EMC對抗器件導致使用交流試驗電壓 “無法通過”試驗的ME設備可以改為進行直流電壓試驗。 |
|
未明確使用插值法對爬電距離進行計算。 |
8.9 爬電距離和電氣間隙 MOPP: 表格 12 MOOP: 表格 13-16, 綜合考慮了污染等級，網電源瞬態電壓，材料等級，海拔高度； 對爬電距離的計算，允許使用插值法； 對電壓超過2800Vpk或2800Vdc，電氣間隙允許插值； 8.9.3.2, 8.9.3.3 增加了固體絕緣和絕緣粘合接縫的熱循環試驗。 |
充分考慮了新材料、使用場景對絕緣配合的影響。 |
本篇以表格形式為大家整理了新版GB9706.1標準在機械危險防護上帶來的新要求。
|
GB 9706.1-2020 |
GB 9706.1-2007 |
具體要求 |
||
|
章節 |
題目 |
條款 |
主要變化 |
|
|
9 |
ME設備和ME系統對機械危險的防護 |
第四篇 對機械危險的防護 |
較大變化 |
新版標準在機械危險防護上提出了比2007版更多的要求，這其中包括：運動部件、粗糙表面、銳邊和尖角、不穩定性、擠壓部件、振動和噪聲、患者支撐裝置和懸掛件。 |
|
9.1 |
ME設備的機械危險 |
機械強度 |
重寫了要求 |
表19列出了涉及機械危險的章條號 |
|
9.2 |
與運動部件相關的機械危險 |
22運動部件 |
新增要求 |
- |
|
9.2.1 |
概述 |
-- |
新增要求 |
風險控制措施應將接觸運動部件所帶來的風險降低到可接受水平。 |
|
9.2.2 |
俘獲區域 |
22.2 |
新增和細化要求 |
新增要求和新定義 - 3.131 俘獲區域 |
|
9.2.2.1 |
概述 |
-- |
新增要求 |
應符合以下一個或多個要求：９.２．２．２或９．２．２．３或９．２．２．４或 ９．２．２．５。 |
|
9.2.2.2 |
間隙 |
-- |
新增要求 |
Table 20表20 列出了可接受的間隙距離 （要么間隙夠大，要么間隙足夠小） |
|
9.2.2.3 |
安全距離 |
-- |
新增要求 |
人員和俘獲區域之間應有足夠的距離。 |
|
9.2.2.4 |
防護件和其他風險控制措施 |
-- |
新增要求 |
防止人員意外進入俘獲區域 |
|
9.2.2.5 |
連續開動 |
22.4 |
新增要求 |
在無法使俘獲區域不可觸及的地方，連續開動可作為一種風險控制措施。（類似于行車的控制器） |
|
9.2.2.6 |
運動的速度 |
-- |
新增要求 |
限制運動部件的速度 |
|
9.2.3 |
與運動部件相關的其他機械危險 |
-- |
新增要求 |
-- |
|
9.2.3.1 |
非預期的運動 |
22.4醫療設備的移動 |
新增要求 |
控制器應妥善放置，控制器的按鍵應以凹進或以其他方式進行保護，使其不會應擺放位置而意外啟動。 |
|
9.2.3.2 |
過沖終端限位 |
-- |
新增要求 |
ME設備部件應有過沖限位裝置。 |
|
9.2.4 |
急停裝置 |
22.7-強調電動的機械運動 |
重寫了要求 |
細化了急停裝置的要求 |
|
9.2.5 |
患者的釋放 |
49.3應有當電源中斷時消除患者身上的機械束縛的措施 |
重寫了要求 |
除了電氣控制部分外，當電氣控制部分失效時（停電），可能需要機械備份裝置 |
|
9.3 |
與面、角和邊相關的機械危險 |
面、角和邊 |
更新 |
可以參考UL1439標準 |
|
9.4 |
不穩定性的危險（源） |
24正常使用時的穩定性 |
重寫了要求 |
-- |
|
9.4.1 |
概述 |
-- |
新增要求 |
除了固定的ME設備，正常使用中預期放在表面上（如地面或桌子面）的ME設備及其部件不應失衡（翻倒）或發生非預期的運動。 |
|
9.4.2.1 |
運輸狀態下的不穩定性 |
24.3c如果規定了并在設備上標志了提高穩定性的專用運輸位置，則在進行上述試驗時，僅將設備以規定的運輸位置放在與水平面成 10°傾斜的面上。正常使用的任何可能位置傾斜角應限制到 5°。 |
重寫了要求 |
此運輸?shù)暮x為在正常使用中將ME設備從一個房間移至另一個房間。 |
|
9.4.2.2 |
運輸狀態之外的不穩定性 |
24.1 |
重寫了要求 |
-10°斜坡試驗驗證，或 -5°斜坡試驗驗證，相應的警告標識 |
|
24.3 c |
重寫了要求 |
|||
|
9.4.2.3.a |
垂直和水平外力導致的不穩定性 |
-- |
新增要求 |
水平外力導致的不穩定性。 |
|
9.4.2.3.b |
垂直和水平外力導致的不穩定性 |
-- |
新增要求 |
垂直外力導致的不穩定性。 |
|
9.4.2.4 |
腳輪和輪子 |
-- |
新增要求 |
|
|
9.4.2.4.1 |
概述 |
-- |
新增要求 |
用于移動的ME設備運輸?shù)姆椒ǎㄈ缒_輪或輪子），當移動的ME設備在正常使用時發生移動或停止時，不應導致不可接受的風險。 |
|
9.4.2.4.2 |
推動的力 |
-- |
新增要求 |
ME設備在堅硬平坦水平面上的啟動力不超過200N |
|
9.4.2.4.3 |
越過門檻的運動 |
-- |
新增要求 |
重量超過45kg的移動ME設備應能越過10mm的門檻且不應導致失衡。過門檻試驗測試驗證。 |
|
9.4.3.1 |
運輸狀態中的不穩定性 |
-- |
新增要求 |
ME設備在運輸狀態的不穩定性。 |
|
9.4.3.2 |
非運輸狀態的不穩定性 |
-- |
新增要求 |
非運輸狀態下的不穩定性5度斜坡試驗。 |
|
9.4.4 |
把手和其他提拎裝置 |
24.6 |
更新 |
要求基本一致，僅描述更新 |
|
9.5 |
飛濺物危險（源） |
25 |
更新 |
要求基本一致，僅描述更新 |
|
9.6 |
聲能（包括次聲和超聲）和振動 |
26振動和噪音 |
新增要求 |
-- |
|
9.6.1 |
概述 |
-- |
新增要求 |
ME設備的設計應考慮聲能和振動對人體的影響不會導致不可接受的風險。 |
|
9.6.2 |
聲能 |
35 |
新增要求 |
|
|
9.6.2.1 |
可聽聲能 |
-- |
新增要求 |
新增了ME設備的聲能要求 |
|
9.6.2.2 |
次聲和超聲能 |
-- |
新增要求 |
如適用，制造商在風險管理過程中考慮該風險 |
|
9.6.3 |
手傳振動 |
-- |
新增要求 |
ME設備產生的手傳振動要求 |
|
9.7 |
壓力容器與氣壓和液壓部件 |
27 氣動和液壓動力 |
新增要求 |
|
|
9.7.1 |
概述 |
-- |
新增要求 |
要求適用于ME設備中那些破裂會導致不可接受的風險的容器和受壓部件作為支撐系統的氣壓或液壓系統的部件 |
|
9.7.2 |
氣壓和液壓部件 |
-- |
新增要求 |
新增ME設備及其附件水壓和氣壓部件的設計要求 |
|
9.7.3 |
最大壓力 |
45.3最大壓力 |
更新 |
要求基本一致，條款號變更，描述更新。 |
|
9.7.4 |
設備部件額定壓力 |
-- |
新增要求 |
新增術語3.57ME設備最大允許工作壓力要求 |
|
9.7.5 |
壓力容器 |
45.2 |
更新 |
條款號變更，內容基本一致 |
|
9.7.6 |
壓力控制器件 |
-- |
新增要求 |
新增壓力控制裝置要求 |
|
9.8 |
支承系統相關的機械危險 |
28 |
重寫了要求 |
-- |
|
9.8.1 |
概述 |
28.128.4.1)28.4.2) |
重寫了要求 |
ME設備中，用于支撐載荷或提供動力的部件，如果機械失效可能導致不可接受的風險，要滿足以下要求： ——支撐… ——附件裝配方式… ——支撐系統的風險分析… ——風險分析中應… ——隨附文件中應包括… |
|
9.8.2 |
拉伸安全系數 |
-- |
新增要求 |
新增要求 3.121拉伸安全系數 |
|
28.4 |
重寫了要求 |
新增Table 21 拉伸安全系數的確定描述更新 新增術語3.122拉伸強度；3.62機械保護裝置 |
||
|
9.8.3.1 |
概述 |
21.3 |
更新 |
描述更新，額定承重由135kg增加到150kg（最小135kg患者和最小15kg重量的附件） |
|
9.8.3.2 |
來自人體重量的靜載荷 |
-- |
新增要求 |
新增人體重量的靜載荷要求 |
|
9.8.3.3 |
來自人體重量的動載荷 |
-- |
新增要求 |
新增人體重量的動載荷要求支撐和懸掛系統的動態載荷試驗 |
|
9.8.4.1 |
概述 |
-- |
重寫了要求 |
a)明確機械保護裝置的使用情況;b)對機械保護裝置的要求更新; |
|
9.8.4.2 |
機械防護裝置啟用后的使用 |
-- |
新增要求 |
新增機械防護裝置啟用后的使用要求機械防護裝置應使用工具才可以復位或更換。 |
|
9.8.4.3 |
一次性啟用的機械防護裝置 |
-- |
新增要求 |
新增一次性啟用的機械防護裝置要求 |
|
9.8.5 |
無機械防護裝置的系統 |
28.4 |
重寫了要求 |
明確了不需要采用機械防護裝置的情況 |
|
15.3.1 |
概述 |
55.1 |
重寫了要求 |
新增了機械強度通用要求概述；表28，機械強度試驗的適用性 |
|
15.3.2 |
推力 |
21.a |
重寫了要求 |
試驗方法變更 |
|
15.3.3 |
沖擊 |
21.b |
重寫了要求 |
試驗方法變更 |
|
15.3.4 |
墜落 |
-- |
新增要求 |
-- |
|
15.3.4.1 |
手持的ME設備 |
21.5 |
更新 |
測試方法基本一致 |
|
15.3.4.2 |
可攜帶的ME設備 |
21.6 |
更新 |
測試方法基本一致 |
|
15.3.5 |
粗魯搬運試驗 |
21.6 |
重寫了要求 |
試驗內容更新：上臺階沖擊下臺階沖擊門框沖擊 |
|
15.3.6 |
模壓應力消除試驗 |
-- |
新增要求 |
新增模壓應力消除試驗 |
|
15.3.7 |
環境影響 |
55.2 |
新增要求 |
用于制造ME設備材料，應考慮預期用途，預期使用壽命及運輸和儲存的條件 |
來源：蘇州市醫療器械行業協會
