第一次整理這份材料的時候，還是在2017年，現如今GB/T 2423.5已經出了2019的新版本。這次炒冷飯，緣起于微信群的前幾日一次討論，把這份材料翻出來，另外拜讀了幾位大神的公號文章，發現有必要部分更新一下。



1、沖擊試驗的目的：



GB/T 2423.5新舊版本的描述略有差異：



1) 1995舊版



2 一般說明



……



本試驗的目的是用來揭露機械弱點和（或）性能下降的情況，并且利用這些資料，結合有關規范，來決定樣品是否可以接收。在某些情況下，本沖擊試驗也可用來確定樣品的結構完好性，或作為質量控制的手段（A2章）。



……



本標準的沖擊不是用來模擬實際所遭受到的沖擊?？赡艿脑?huà)，加于樣品的試驗嚴酷等級和沖擊脈沖波形應能模擬樣品將要經受到的實際運輸和工作環境的效應。或者，如果試驗的目的是為了評價結構完好性，則應滿足設計要求（A2和A4章）。



GB/T 2423.5-1995 電工電子產品環境試驗 第2部分：試驗方法 試驗Ea和導則：沖擊





2） 2019 新版



本試驗的目的是用來暴露機械薄弱環節和/或性能下降和沖擊引起的累計操作和退化情況，并且利用這些資料，結合有關規范，來決定樣品是否以接收。在些情況下，本沖擊試驗也可以用來確定樣品的結構完好性，或作為質量控制的手段（見A.2）。



……



如有可能，施加于樣品的試驗嚴酷等級和沖擊脈沖波形盡可能模擬樣品將要經受到的實際運輸或工作環境的效果；而試驗的目的是為了評價結構完整性，是否符合設計要求（見A.2和A.4）。



GB/T 2423.5-2019 環境試驗 第2部分：試驗方法 試驗Ea和導則：沖擊



2、基本脈沖波形：



新標準分為三種脈沖波形：半正弦波、后峰鋸齒波和梯形波。



舊版本稱之為：后峰鋸齒波形脈沖、半正弦形脈沖、梯形脈沖。





新版本給出了選用波形的優先順序，舊版本說“它們的排列順序并不表示在前面的脈沖優先”。



舊版本《附錄 A》中提到：



A3 脈沖波形（2章）



本標準規定了常用的三種沖擊脈沖波形，根據試驗的目的，可選用其中的任一種（也可見4.1.1和本標準的表1）。



半正弦形脈沖適用于模擬線性系統的撞擊或線性系統的減速所引起的沖擊效應，例如彈性結構的撞擊。



梯形脈沖能在較寬的頻譜上比半正弦形脈沖產生更高的響應。如果試驗的目的是為了模擬諸如空間探測器或衛星發射階段爆炸螺栓所引起的沖擊環境的效應，便可采用這種沖擊波形。



注：最常用的是半正弦形脈沖，梯形脈沖基本上不用于元器件型樣品。后峰鋸齒形脈沖和梯形脈沖相比，具有更均勻的響應譜。



GB/T 2423.5-1995 電工電子產品環境試驗 第2部分：試驗方法 試驗Ea和導則：沖擊



新版本同樣在《附錄 A》中提到：



A.3 脈沖波形（見第1章）



……



半正弦形脈沖適用于模擬線性系統的撞擊或線性系統的減速所引起的沖擊效應，例如彈性結構的撞擊。



后峰鋸齒形脈沖具有比半正弦脈沖和后峰鋸形脈沖更均勻的響應譜。



梯形脈沖能在較寬的頻譜上比半正弦形脈沖產生更高的響應。如果試驗的目的是為了模擬諸如空間探測器或衛星發射階段爆炸螺栓所引起的沖擊環境的效應，便可采用這種沖擊波形。



注：最常用的是半正弦形脈沖，梯形脈沖基本上不用于元器件型樣品。



GB/T 2423.5-2019 環境試驗 第2部分：試驗方法 試驗Ea和導則：沖擊



之所以把新舊版本的這些內容都摘錄在這里，是因?yàn)橛X(jué)得兩相比較，可以發現有一些比較有趣的東西。



3、機械沖擊的嚴酷等級



（1）脈沖波類型



（2）峰值加速度



（3）標稱脈沖持續時間



新舊標準都為這些項目提供了一個速查表：

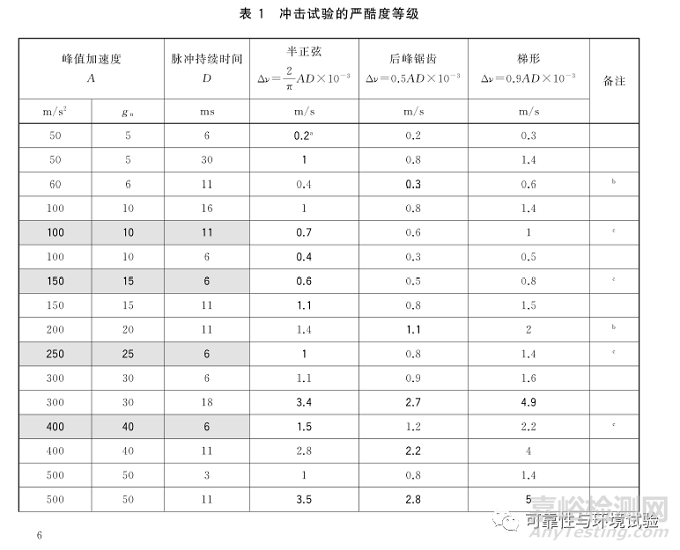

舊標準的表比較簡單：

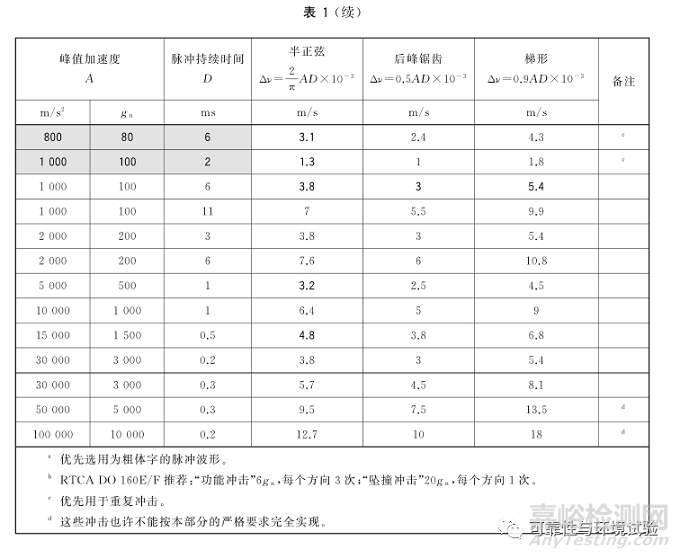

新標準的表作了很大的擴充，更加詳細：





4、電動振動臺相關技術指標（實際視具體廠商、型號而定，此處所列的內容僅供參考）



（1）最大位移p-p（一般為25/40/51/60/76/100mm）



（2）最大沖擊激振力（一般以額定隨機/正弦激振力的2倍計，20噸以上的設備有廠家以3倍計，當然也有其它不同的經驗值的說法，最保守的值應該不小于最大正弦激振力）



（3）最大速度（振動臺的最大速度一般為2m/s，部分2.5m/s，而在進行經典沖擊時，系統的速度約是正弦速度的1.5倍）



（4）最大加速度



（一般為250/350/500/730/750/800/850/900/1000m/s^2）



（5）支持脈沖波形（一般都能滿足上述三種經典沖擊脈沖波形）

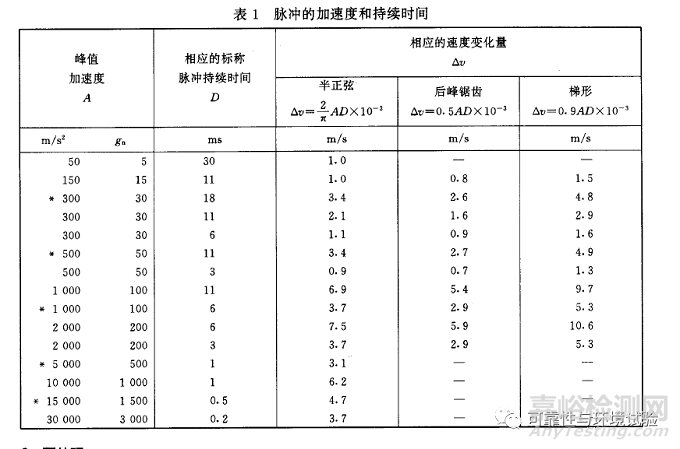

5、評估現有振動臺能否滿足給定沖擊試驗條件：



一般的條件一定會給出：脈沖波類型、峰值加速度、脈寬（脈沖持續時間）。



一般可以根據表1中的數據進行速查比對，大致可以評估出是否可以滿足。如果給出的試驗條件表里面沒有，這個表同時提供各波形的計算式，把相關的值代入，即可算出。



如果比較表1和電動振動臺正常技術能力，300m/s^2（30g）以上峰值加速度，3m/s以上速度的沖擊試驗，基本上就不能考慮使用振動臺來做了，同時還應考慮標稱脈沖的峰值加速度20%的上允差，系統自身的保險系數，為了保護設備，建議還是保守一點，所謂留得青山在，不怕沒柴燒。



6、常見沖擊試驗標準



GB/T 2423.5-1995 電工電子產品環境試驗 第2部分：試驗方法 試驗Ea和導則：沖擊



GB/T 2423.5-2019 環境試驗 第2部分：試驗方法 試驗Ea和導則：沖擊》（IEC 60068-2-27:2008）



GB/T 28046.3-2011 道路車輛 電氣及電子設備的環境條件和試驗 第 3 部分：機械負荷（ISO 16750-3:2007）



GB/T 6587-2012 電子測量?jī)x器通用規范



GB/T9813.1-2016計算機通用規范 第 1 部分：臺式微型計算機



GB/T 9813.2-2016 計算機通用規范 第 2 部分：便攜式微型計算機



GJB 150.18A-2009 裝備實驗室環境試驗方法 第 18 部分：沖擊試驗



GJB 367A－2001通信設備通用規范



GJB 3947A-2009 電子測試設備通用規范



GJB 360B-2009 電子及電氣元件試驗方法



GJB 4.9-1983 艦船電子設備環境試驗 沖擊試驗



GB/T 21563-2018 軌道交通 機車車輛設備 沖擊和振動試驗（IEC 61373：1999）



IEC 61373：2010軌道交通 機車車輛設備 沖擊和振動試驗



 GB/T 25119-2010 軌道交通 機車車輛電子裝置（IEC60571：2006）



EN 50155:2017 軌道交通 機車車輛電子裝置



CGC/GF 037：2014光伏匯流設備技術規范



GB/T 11287-2000電氣繼電器 第 21 部分:量度繼電器和保護裝置的振動、沖擊、碰撞和地震試驗 第 1 篇:振動試驗(正弦) （IEC 60255-21-1:1988）
