01樣品信息及問題描述



汽車儀表盤前臂鋁合金安裝套筒在服役一年后發生斷裂,失效比例為1/30萬,如圖1所示。為此委托實驗室對斷裂樣品進行檢測，分析失效的根本原因，以便針對性改善。



鋁套筒制造流程：7A03鋁線材→冷鐓→攻絲→熱處理強化→表面防護處理。



套筒是裝配在前座儀表盤后面的，起固定作用，一組有6顆螺柱，承受的力估計10kg左右。若樣品有內部裂紋或安裝偏斜，則極易導致斷裂。





圖1 樣品形貌圖



02測試結果



2.1材質化學成分



對套筒的化學成分進行測試，結果如表1所示，可見：



·根據GB/T 3190-2008，套筒的成分符合7A03的成分規格。

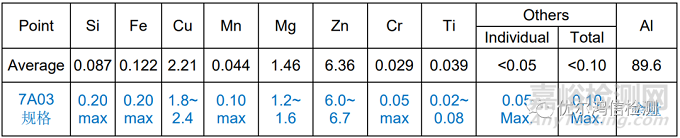

表1 安裝套筒成份測試結果





2.2試樣斷口SEM +EDS分析



斷口清洗后，對其進行SEM形貌觀察+EDS成分分析，結果如圖2~3及表2所示，可以發現：



·裂紋源分布于套筒內螺牙根部，表面有摩擦的痕跡，同時周圍斷口變的平滑，應該是斷裂面間相互摩擦所致；裂紋源位置有少量異物，成分主要為C、O，可能是沾染的臟污；



·擴展區與瞬斷區呈解理斷裂形貌，未發現明顯的疲勞斷裂特征的貝紋線，斷面上有內裂紋，裂紋似乎都從內螺牙延伸至套筒外壁。

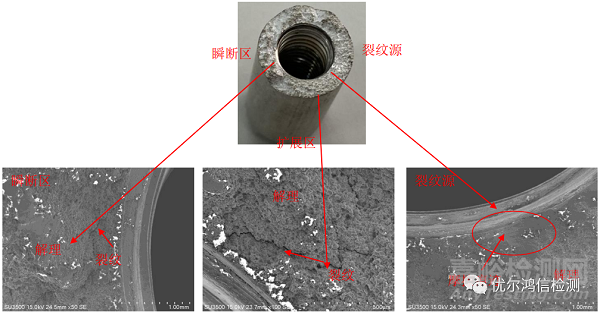

圖2 試樣斷口形貌





圖3   EDS成分分析位置（100×）

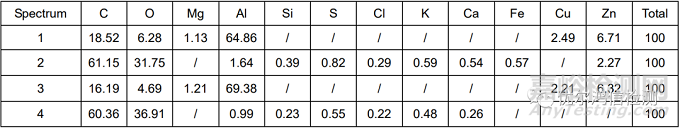

表2   EDS成分分析結果（wt %）





2.3斷裂套筒縱剖切片SEM形貌觀察+EDS成分分析



對套筒斷口切片進行SEM形貌觀察+ EDS成分分析，結果如圖4~5及表3所示，可見：



·位置1、2及斷口位置，都存在一些長短不一的裂紋，裂紋都起源于螺牙根部，向材料內部延伸，位置1的裂紋較寬，同時螺牙都存在一些缺口；



·位置1的裂紋內部成分主要為C、O與周邊鑲埋膠成分一致，應為鑲埋膠進入試樣造成，未發現化學溶液殘留相關成分，推測套筒的裂紋應該產生于表面處理后。

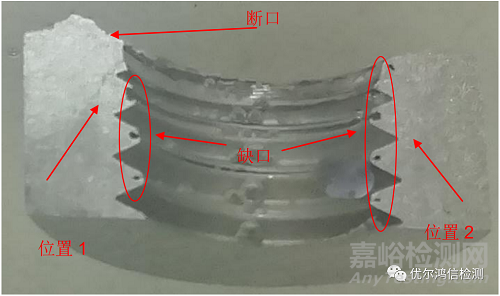

圖4 斷裂試樣切片形貌

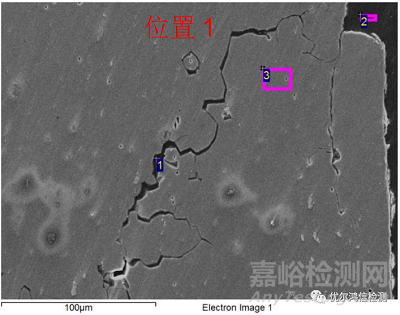

圖 5 EDS 成分分析位置（500×）

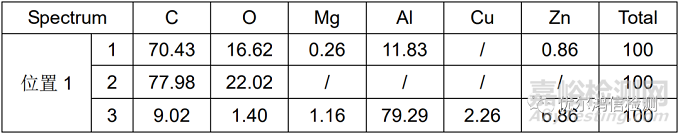

表 3 EDS 成分分析結果（wt %）





2.4套筒螺牙形貌



對斷裂套筒的螺牙形貌進行觀察，結果如圖 6 所示，可見：



·位置1、2的裂紋都是延晶界擴展；



·螺牙不完整，牙尖都有大小不一的缺口，部分區域變形。

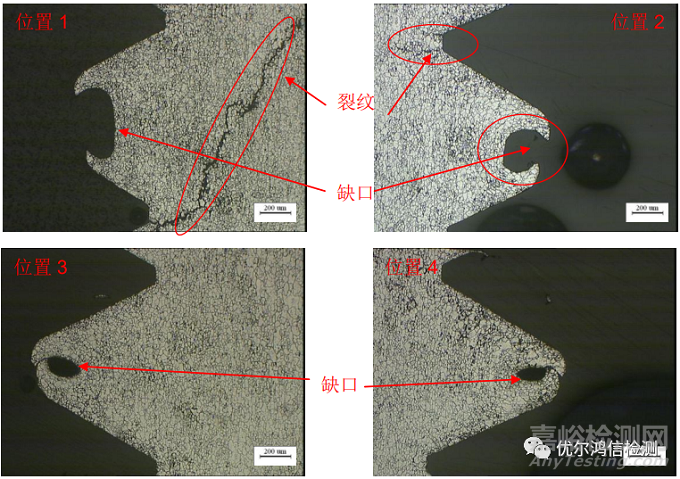

圖 6 套筒螺牙形貌(50×)



2.5套筒金相組織



對斷裂套筒的金相形貌進行觀察，結果如圖 7~8 所示，可見：



·斷裂位置與未斷裂位置的夾雜物尺寸較小。



·試樣表層晶粒較為粗大，內部及牙部晶粒細??；





圖 7 試樣夾雜物形貌圖(500×)

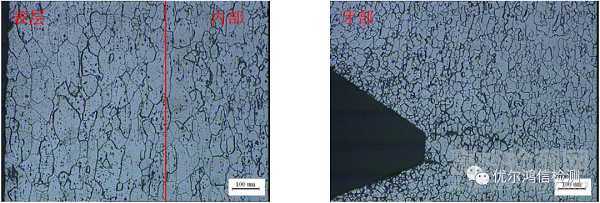

圖 8 試樣金相組織(100×)



2.6材質維氏硬度



對斷裂試樣表層與芯部維氏硬度進行測量，結果如表 4 所示，可見：



·試樣的內部、牙部、斷口及裂紋位置硬度均~170 HV，僅在試樣表層粗晶層硬度較低，為 156 HV。



表4 斷裂試樣維氏硬度測試結果





03分析討論



本案中鋁材套筒符合 Al 7A03 材質標準規定，夾雜物尺寸較小，除表層局部區域晶粒較大造成晶硬度下降，其它位置的金相組織及硬度均無異常，表明鋁線材冷加工及熱處理工藝正常。



從套筒內螺牙上的變形、缺口及其從牙根萌生的裂紋等，可以推斷造成套筒開裂是由于套筒與螺絲組合裝配偏斜造成的。由于裝配偏斜導致配合不牢固，服役過程中易受到橫向作用力，從而在應力集中的螺牙位置產生初生微裂紋，微裂紋面在行駛中相互摩擦形成摩擦痕；當因行駛條件惡劣導致橫向作用力較大時，初生裂紋便迅速擴展，造成套筒的瞬間斷裂。



04結論



·套筒符合 Al 7A03 的材質及力學性能的要求，冷加工/熱處理工藝未見明顯異常；



·套筒斷口屬于脆性解理模式，裂紋起源于內螺牙位置，推測套筒或螺絲安裝過程不當造成的，這種裝配組合牢固性略差，不耐橫向作用力沖擊，可能是本套筒斷裂的主要原因；



·建議對套筒及螺絲安裝質量自我查證。
