為了提升電池的能量密度，需要從材料和工藝方面進行改進。硅基材料在嵌鋰過程中形成LixSi（x=0~4.4）合金的理論比容量為4200mAh/g，遠大于目前常用的石墨材料的理論比容量372mAh/g，因此硅基材料成為提升電池能量密度的最有潛力的負極材料。但是由于硅負極的在脫嵌鋰過程中的體積膨脹和收縮嚴重，導致電池的循環性能差，限制了其在鋰電行業的廣泛應用，如何有效的抑制硅負極的膨脹成為鋰電行業亟待攻克的難關。目前能夠?qū)嶋H使用的硅基負極大都為硅碳按照一定比例混合的材料，探究不同混合比例對電池膨脹性能的影響，有助于研發人員加深對硅基材料膨脹的理解并做出相應的改進措施，加快硅基材料的廣泛應用。本文對兩種不同比例混合的硅碳材料（比容量分別為450mAh/g和800mAh/g）制備成的軟包電芯進行原位膨脹厚度測試，對比分析兩者的膨脹性能的差異。

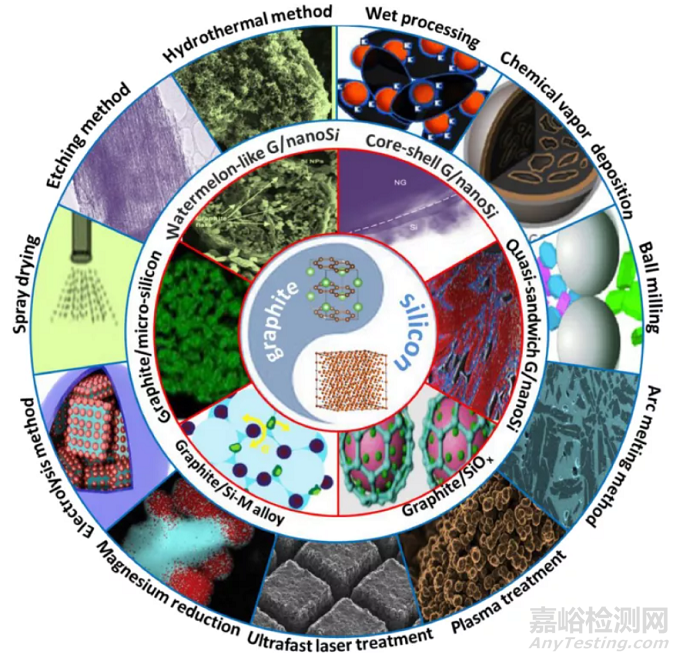

圖1.硅-石墨復合電極概述1

1.實驗設備與測試方法

1.1實驗設備：原位膨脹分析儀，型號SWE2110（IEST元能科技），設備外觀如圖2所示。

圖2. SWE2110設備外觀圖

1.2測試流程

1.2.1電芯信息如表1所示。

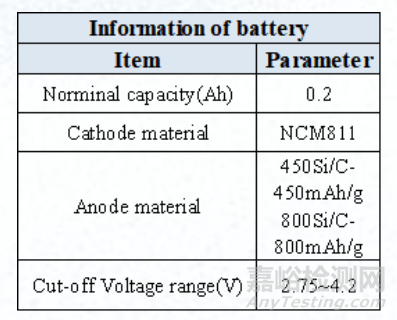

表1. 測試電芯信息

1.2.2 充放電流程：25℃ Rest 5min; 0.5C CC to 4.2V, CV to 0.025C; rest 5min; 1C DC to 2.75V。

1.3電芯厚度膨脹測試：將待測電放入設備對應通道，開啟MISS軟件，設置各通道對應電芯編號和采樣頻率參數，軟件自動讀取電芯厚度、厚度變化量、測試溫度、電流、電壓、容量等數據。

2.原位分析硅碳體系電芯膨脹行為

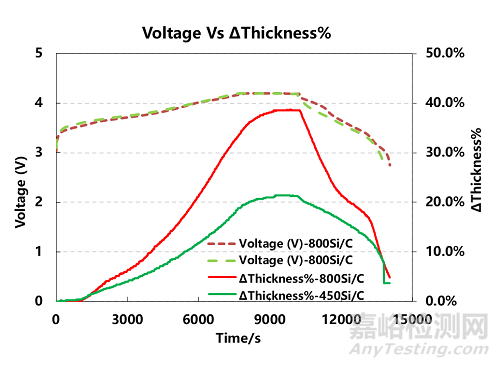

      圖3為電芯充放電曲線以及厚度膨脹曲線。在充放電過程中，電芯的厚度先增加后減小，這主要與充放電過程的脫嵌鋰導致硅碳結構相變有關，鋰在不斷從正極脫出進入負極結構中時，與硅形成LixSi合金，與石墨形成LiCx插層化合物，均會引起負極的膨脹，可進一步結合微分容量曲線分析硅和石墨膨脹行為。

圖3 電芯充放電曲線以及厚度膨脹曲線

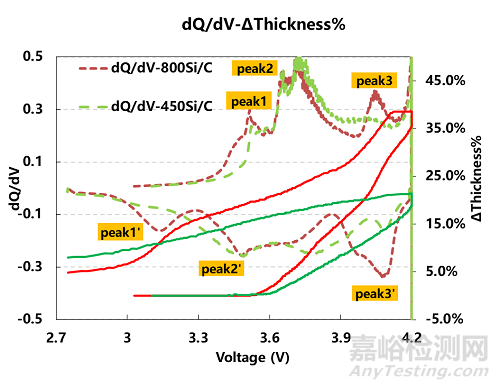

      圖4為電芯的微分容量曲線與厚度膨脹曲線的對比。從微分容量曲線上來看，充電和放電過程均出現三組明顯的脫嵌鋰峰，此電芯的正極均為NCM811，而負極分別為不同克容量的硅碳材料。對比兩組電芯的peak2和peak2’峰強基本一致，說明該峰位主要是NCM811的相變位點，而peak1和peak3相比，800Si/C的峰強要明顯大于450Si/C，說明Si的含量較多時，形成硅碳合金的反應也較多，進而充電時引起厚度膨脹也較多。

圖4.充放電微分容量曲線與厚度膨脹曲線

3.總結

本文采用原位膨脹分析儀（SWE）對不同克容量的硅碳體系電芯進行充放電厚度膨脹分析，發現隨著硅碳負極克容量的增大，電芯的膨脹厚度也增大，這主要與形成硅碳合金時硅結構膨脹有關，研發人員應合理調控硅碳比例及修飾硅基材料結構來抑制結構膨脹，從而保證電池?fù)碛辛己玫难h(huán)穩定性。

參考文獻

1. Peng Li, Hun Kim, Seung-Taek Myung, Yang-Kook Sun Diverting Exploration of Silicon Anode into Practical Way: A Review Focused on Silicon-Graphite Composite for Lithium Ion Batteries. Energy Storage Materials, 35(2021) 550-576.

2. Andressa Y. R. Prado, Marco-Tulio F. Rodrigues, Stephen E. Trask, Leon Shaw and Daniel P. Abraham. Electrochemical Dilatometry of Si-bearing Electrodes: Dimensional Changes and Experiment Design, J. Electrochem. Soc. 167 160551.

3. Sujong Chae, Minseong Ko,Kyungho Kim, Kihong Ahn and Jaephil Cho. Confronting Issues of the Practical Implementation of Si Anode in High-Energy Lithium-Ion Batteries. Joule 1, 47–60, September 6, 2017.
