通過應變引起材料長度/形狀變形導致電阻變化原理已被廣泛應用于傳感器制造。商用薄膜電阻式應變片通過在聚酰亞胺薄膜上濺射沉積薄金屬蛇形線，可將電阻變化放大。但該應變?cè)O(shè)計存在制造成本高且反復彎曲后薄金屬線條容易發生失效，不適合用于人體和復雜3D表面進行變形監測。

通過導電納米填料和柔性高分子復合制備的復合導電材料已經廣泛用于柔性可拉伸傳感器的制備，但目前在實踐中充分跟蹤隨機應變的需求仍沒有得到解決。絲網印刷技術工藝簡單、材料成本低，具有低溫和圖案化設計大面積生產的優勢。

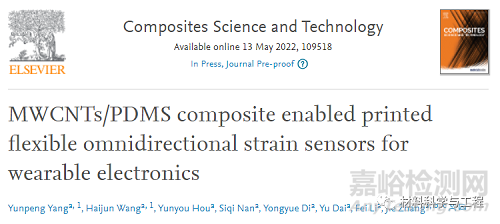

近日，江南大學采用多壁碳納米管/聚二甲基硅氧烷（MWCNTs/PDMS）導電復合油墨，通過印刷工藝制備出可跟蹤和監測應變的全向應變傳感器。相關論文以題為“MWCNTs/PDMS composite enabled printed flexible omnidirectional strain sensors for wearable electronics”發表在Composites Science and Technology。

論文鏈接：https://www.sciencedirect.com/science/article/pii/S0266353822002603

在本研究中，作者將MWCNTs /PDMS導電油墨通過絲網印刷在聚酰亞胺（PET）上進行圖案化，然后將PDMS涂覆在干燥的印刷品，經過固化后進行剝離得到嵌入印刷的MWCNTs / PDMS傳感器的薄膜，經過剝離得到的薄膜在另一側涂覆PDMS進行封裝。通過該制備工藝可以實現適應多場景的多圖案柔性傳感器的制備（圖1）。

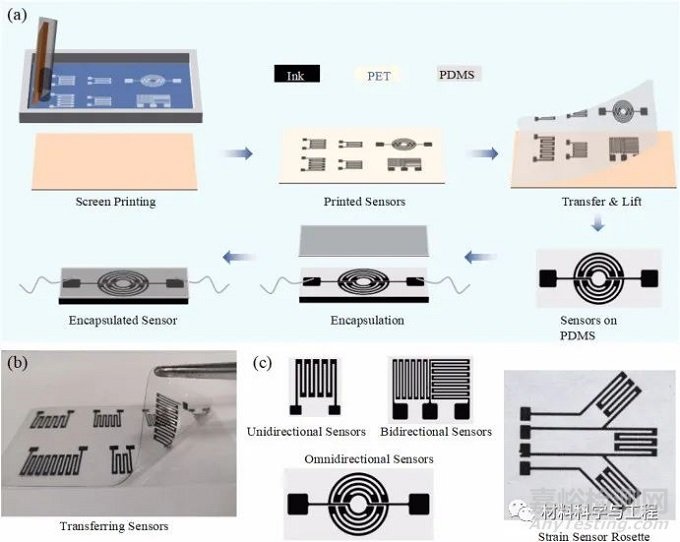

圖1. 制造過程和印刷柔性應變傳感器的圖示

油墨的的印刷適性、穩定性和導電性以及印刷質量會影響柔性傳感器的傳感性能，作者通過對油墨的粘彈性以及對MWCNTs改性的研究，實現油墨配方的優化。

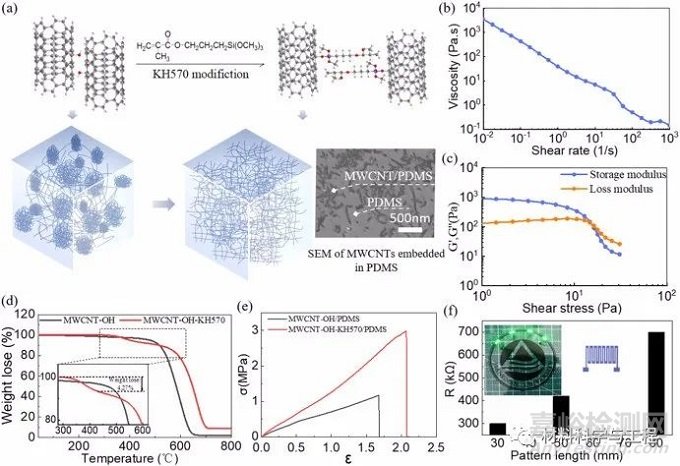

圖2. MWCNTs/PDMS復合油墨的特性

印刷工藝的圖案化制備有利于滿足柔性傳感器的多種制備需求：雙端蛇形作為單向傳感器能夠?qū)v向（Y方向）的拉伸應變具有良好的傳感性能；通過雙向應變傳感器設計（圖4a），其可以同時測量X和Y方向的應變同時通過比較信號強弱可以判斷應變的施加方向。圓形應變傳感器（圖4d）的設計可以監測到全方向的應變，不管所施加的應變方向如何，該圓形傳感器均會發生對稱變形，在工程結構監測中具有廣泛的應用前景。玫瑰花環應變傳感器（圖4g）可以確定應變和定位應變方向。

圖3. 印刷柔性單向應變傳感器性能評估

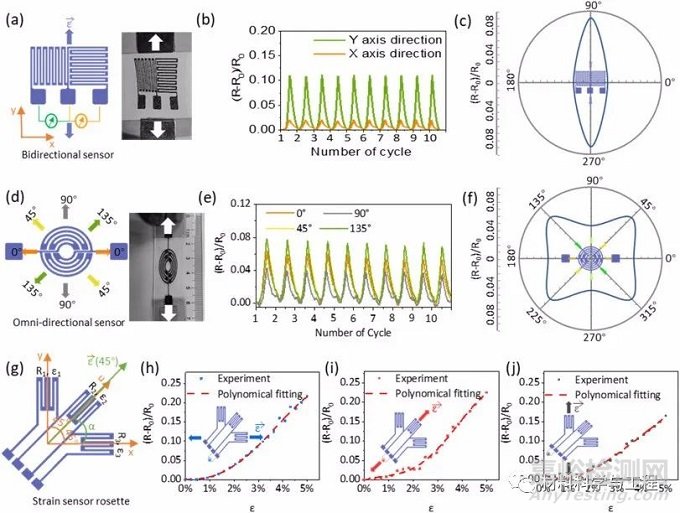

圖4. 圖形化應變傳感器性能

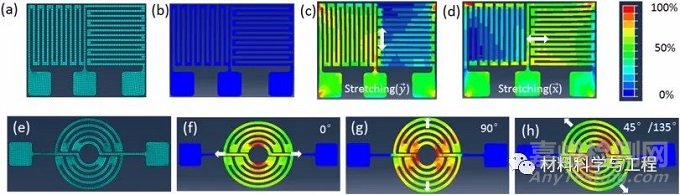

圖5. 柔性應變傳感器的有限元分析結果

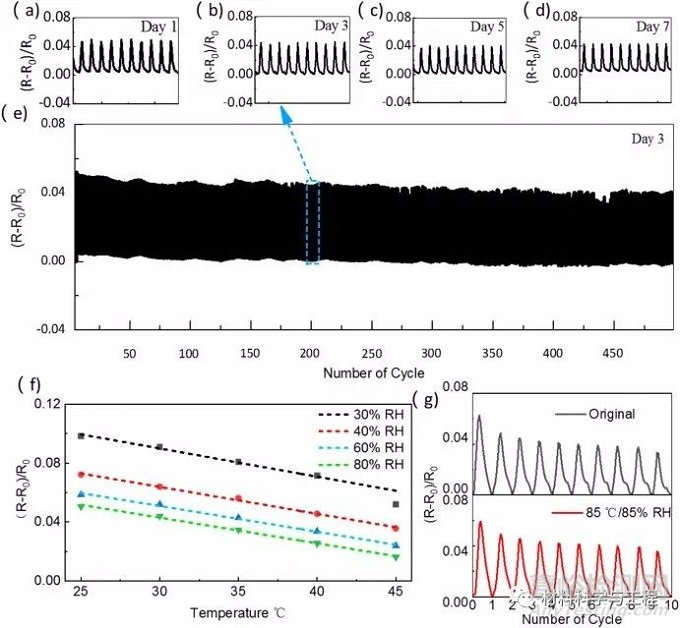

圖6. 印刷柔性應變傳感器的可重復性和穩定性

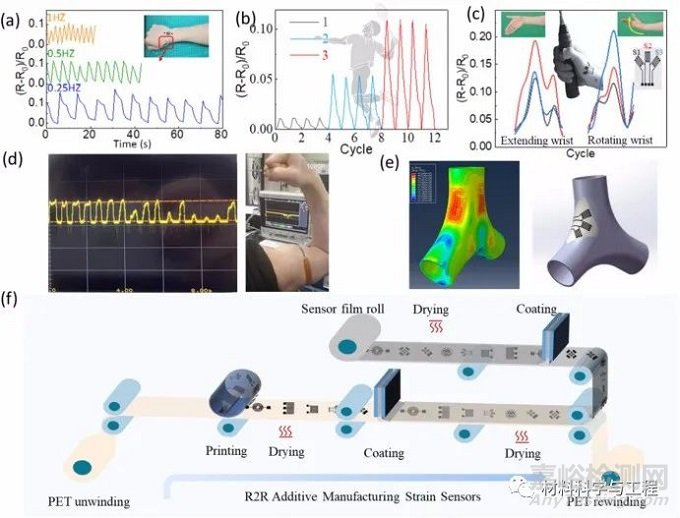

圖7. 圖案化柔性應變傳感器的應用及其增材制造應變傳感器原理圖

總的來說，這項研究采用增材絲網印刷和一步法轉移工藝制備了柔性應變傳感器薄膜，并通過圖案設計滿足各種應變監測需求。該印刷傳感器具有良好的靈活性和對3D輪廓表面（如人體）的共形，對應變循環的敏感性和穩定性，以及長期使用的可重復性和再現性。最后，作者演示了一種可簡單快速實現大規模制造的工藝路線，有利于推動該傳感器實現從實驗室到工廠的流線制造，具有廣泛的應用前景。
