3、Serdes信號的TX和RX完全隔離設計



所有TX信號分布在上半層，RX信號分布在下半層，可以避免Serdes信號相互干擾。由于在交換芯片內部，TX信號的PIN腳分布在芯片外側，RX信號的PIN腳分布在芯片內側，信號通過過孔換層后，進行過孔背鉆，這樣TX和RX信號實現完全隔離，避免互相干擾。



4、SI設計優化

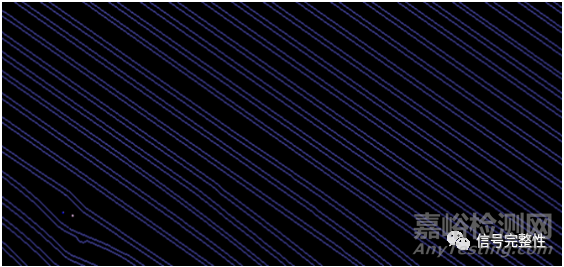

56G Serdes信號推薦采用十度線設計，能夠有效降低玻纖效應帶來的阻抗不連續。





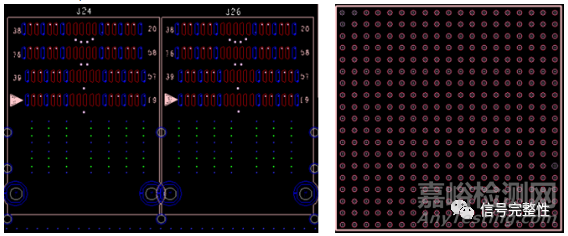

B.采用Via in pad設計，可以優化交換芯片和光模塊信號連接器區域阻抗的連續性。

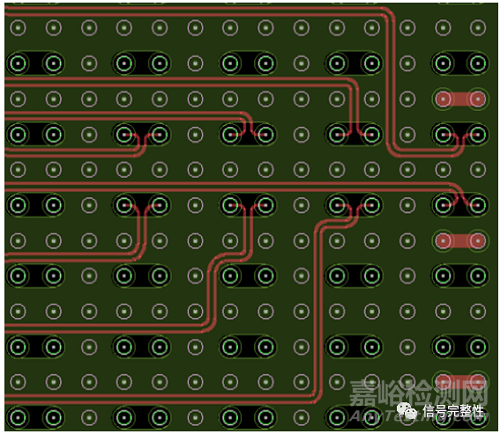

C.反焊盤處理，需要通過調整過孔反焊盤的尺寸，優化過孔阻抗的容性，進而達到優化過孔整體阻抗的目的。





PCB加工可靠性



1、采用Skip Via技術



連接TOP層和第三層的過孔采用Skip Via技術，即通過控深鉆+激光鉆孔技術實現表層和第三層信號的連通?？厣钽@使用機械鉆頭將TOP層和第二層的銅皮打穿，利用激光的熱能和化學燒蝕將過孔周圍的玻璃纖維清理干凈，之后對過孔化學沉銅并樹脂塞孔。此工藝，既實現了信號的連通，又不會產生stub，對信號完整性的提升有很大幫助。



另外，對PCB制程而言，Skip Via工藝和盲孔工藝都可以達成同樣的效果，但Skip Via與盲孔相比，加工周期短（不用多次壓合），加工過程更簡單，具有明顯的成本優勢，推薦采用Skip Via工藝。





2、采用3D背鉆技術

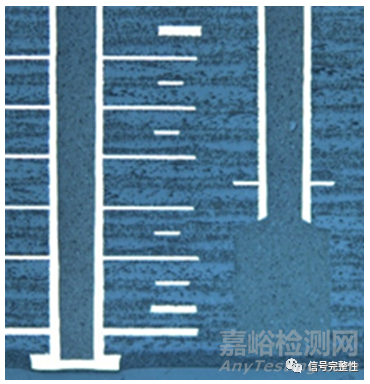

推薦采用3D背鉆技術，該技術可以將過孔的stub精準控制在2-8mil，能極大地改善反射對信號完整性帶來的影響。建議背鉆孔徑采用D+6方案，即背鉆鉆刀在一鉆鉆刀的基礎上直徑增加6mil，相較于常規的D+8方案，背鉆鉆刀直徑減小2mil，盡可能加大Serdes信號相鄰參考層（GND平面）的面積，避免Serdes信號出現跨分割風險。





3、采用樹脂塞孔技術

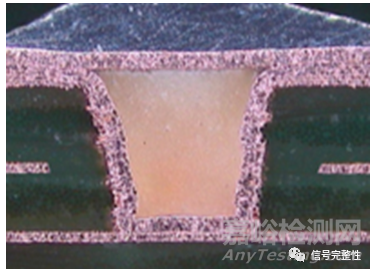

建議所有8-10mil的過孔全部采用樹脂塞孔技術。樹脂塞孔為真空塞孔，過孔內100%填滿樹脂。相對于普通的綠油塞孔，樹脂塞孔的優勢非常明顯，樹脂塞孔為全塞，過孔內全部填滿樹脂，也就不會殘留空氣和水汽，從根本上避免了水汽對孔壁的腐蝕，提升了過孔的長期可靠性，也就大大提升了板卡的使用壽命。





4、采用POFV技術

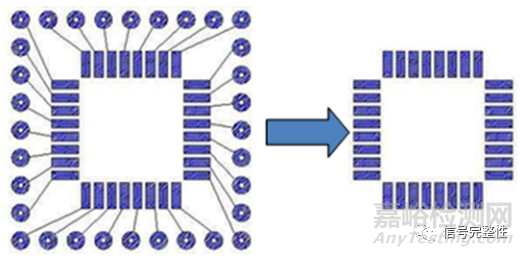

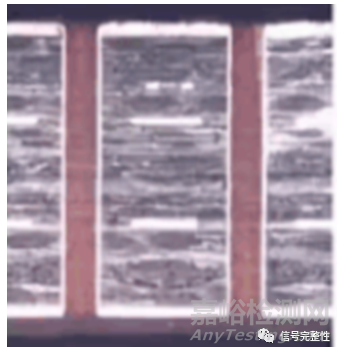

56G Serdes信號的收發端（交換芯片端和光模塊端）采用POFV（Plated over Filled Via）設計，也就是Via in pad技術，信號的換層過孔直接打在零件封裝的焊盤上。這樣既節省了PCB布局布線的空間，又極大提升了SI和PI的性能，一舉兩得。生產中，鉆孔環節完成之后，接著進行孔壁沉銅，之后樹脂塞孔，然后電鍍填平，處理之后絲毫不會影響SMD器件的貼裝。





5、先進的壓合技術



推薦采用PIN lam+CCD電磁熔合技術，最大限度地提升壓合對準度，減小整體層偏，相鄰層層偏誤差可以控制在3mil以內，整體層偏可以控制在5mil以內。





6、精確的阻抗控制

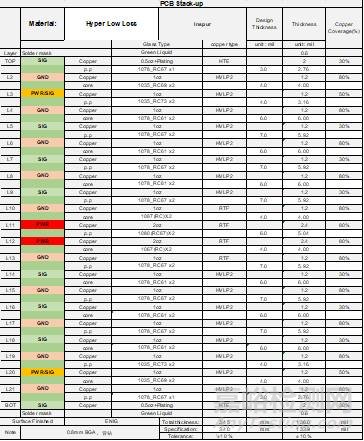

所有內層走線層銅厚均為1 OZ設計，內層走線的阻抗精準控制在±8%以內，表層采用0.5 OZ+plating設計，也可以將表層阻抗控制在±10%以內，以確保56G Serdes信號全鏈路阻抗的連續性和穩定性。
