電動振動試驗機有使用頻率范圍、最大正弦加速度、最大正弦速度、最大位移這四個主要參數，比如下面的振動試驗機，有



【最大正弦加速度：1000m/s2 、 最大正弦速度：2m/s 、



最大位移：51mmp-p   、 使用頻率范圍：5-2000Hz】



超過以上額定參數，試驗無法進行，強制執行試驗的話，振動臺系統會出錯報警，嚴重的情況下導致設備損壞，這大家都能理解。還有一點，光看上面參數，很容易理解成低頻條件下，比如5Hz處，可以對應加速度1000m/s2或速度2m/s的試驗條件，其實不然。可以通過下式（1）計算得到，5Hz時，若加速度為1000m/s2的話，得到位移和速度為1.01mo-p和31.83m/s，顯然，早就超出了振動試驗機的額定參數，即低頻處受到最大位移和最大速度的限制。

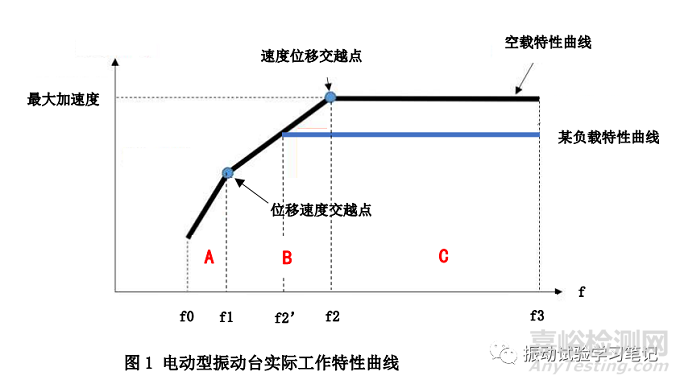

  因此，實際中振動臺的工作頻率特性如上圖1所示，



①電動臺有一個比較寬的頻率范圍（f0～f3），但并不是所有頻率都可以達到最大加速度（最大推力），僅在f2～f3內滿足，即所謂的恒加速度區C。低頻段f0～f1稱為恒位移區A，受最大位移的限制，加速度隨頻率的下降而成二次方關系急劇下降。f1～f2稱為恒速度區B，能夠達到最大速度值，除了f2，其他頻率都滿足不了最大加速度，f1能達到最大位移外，其他頻率滿足不了最大位移。在恒速度區B，基本上都不能達到最大位移和最大加速度。



②圖中f1和f2對應的點稱為交越點，即一個物理量變換為另一個物理量的點。如何進行計算呢？以上面的額定參數為例，f1處滿足位移51mmp-p和速度2m/s，代入公式（1）下式，





f2處滿足速度2m/s和加速度1000m/s2，由式（1）推導出，





代入上式（2），





③空載時，60Hz處的加速度是多少？假定動圈質量為25kg，最大推力為4tonf，則通過牛頓第二定律，





上面是錯誤的計算方法，因?yàn)?0Hz不在恒加速度區，且最大空載加速度受振動臺最大加速度1000m/s2的限制，正確的應該是利用式（2），





④試驗負載質量越大，能達到最大推力的頻率范圍越寬，圖1中參考某負載特性曲線，帶負載后，交越點f2變?yōu)榱薴2’，最大推力的頻率范圍變大。



⑤有負載情況下，f2’的計算，這就需要知道振動臺的動圈質量和振動臺的最大推力。假定動圈質量為25kg，最大推力為4tonf，負載150kg，則通過牛頓第二定律，加速度





又因?yàn)閒1處的加速度為





顯然，f2’在f1和f2之間，





在排除試驗體和夾具等安裝不妥的情況下，在17.84Hz以上頻率區域，在負載150kg時，可以達到最大加速度224.23m/s2（最大推力4tonf）。12.48～17.84Hz區域能達到最大速度2m/s，5～12.48Hz區域達到最大位移51mmp-p。8Hz時，最大加速度只能達到





此時的推力為





顯然和4tonf相差很大。

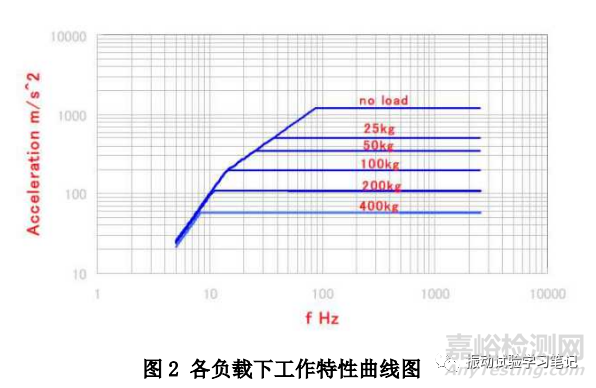

　　同理計算，可以得到各種負載下的工作特性曲線，如圖2（非上述額定參數機型），供參考。





⑥最大加速度、最大位移等參數并不是全頻率范圍都能對應，高頻處受最大加速度限制，低頻處受最大位移限制，介于兩者之間的受最大速度限制。低頻可以對應大位移，但加速度對應的小。比如，5mm位移，頻率1000Hz的話，加速度達到20000g，顯然電動型振動臺無法滿足。



　　綜上所述，在對試驗體進行試驗前，必須對試驗條件等參數進行分析，合理的選擇和使用振動臺，否則會損壞試驗體或振動臺。

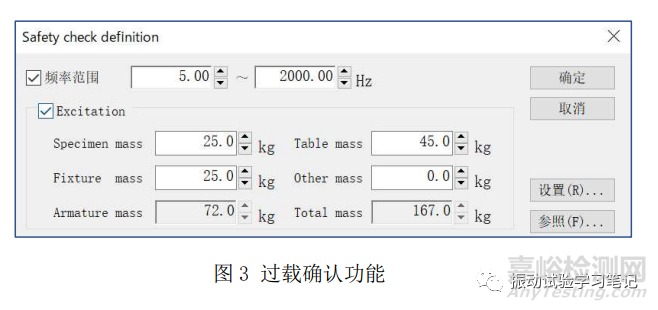

  值得慶幸的是，現在很多正規的振動控制儀廠家都在軟件里面增加過載檢查（safety check）功能，操作者只需要輸入振動臺的額定參數（設備導入時廠家輸入）、試驗條件和試驗體或夾具等質量，軟件內部便會自動計算，防止設備損壞，如圖3。這是一個對設備保護很有用的功能，希望引起大家的重視！
