作為全國無線電干擾標準化技術委員會F分會（家用電器、電動工具、照明設備和電氣玩具的電磁兼容分委會）的秘書處承擔單位，中國電研負責牽頭此項標準的修訂工作。電磁兼容技術標準研究、測試認證的權威質量技術服務機構CVC威凱為標準的起草工作做出了重要貢獻。



GB/T 17743-2021等同采用IEC國際標準CISPR 15:2018，是電氣照明和類似設備在發射騷擾方面的重要檢測依據。該標準的發布，表示我國在該領域的標準化工作進一步與國際接軌，有利于減少因技術差異帶來的貿易壁壘，使我國相關產品在國際市場上更具競爭力。



標準解讀



一、適用范圍



本標準適用于以下設備發射（輻射和傳導）的射頻騷擾；



——照明設備（3.3.16）；



——主要功能之一是照明的多功能設備中的照明部分；



注1：實例有可見光通信、娛樂照明的照明設備。



——用于居住和非工業應用的紫外線和紅外線輻射設備；



——公告標識；



注2：實例有霓虹燈式的廣告招牌。



——裝飾照明；



——應急標志。



二、主要技術變化



與舊版標準GB/T 17743—2017相比，除結構調整和編輯性改動外，主要技術變化如下：



——范圍一章刪除了對器具使用電源和電池運行的限制條件（見第1章，2017年版的第1章）；



——在300 MHz至1 GHz頻率范圍內，引入輻射騷擾限值（見第4章，2017年版的4.4.2）；



——修改了負載端子限值與CDNE（輻射發射的替代法）限值表述（見第4章，2017年版的4.3.2）；



——刪除插入損耗要求及其在附錄A中的相關內容（見2017版的4.2，第5章，第7章，附錄A）；



——引入三個基本端口：外殼端口、本地有線端口與有線網絡端口（見3.4.6、3.4.10,、3.4.14，第4章，第5章，附錄D）；



——通過適當參考CISPR 16系列標準,以CISPR 16系列標準的相關測試方法替換了附錄B（CDNE）的測試方法（見9.3.4.4，見2017年版的附錄B）；



——修改了錐形外殼金屬孔的要求（見圖A.2，2017年版的圖7）；



——新增了GU10自鎮流燈傳導騷擾測量的新方法（見附錄A.1）；



——增加電流探頭測量方法和各種端口的限值（除電壓限值和測量方法外）（見第4章）；



——引入術語“模塊”（替代獨立附件）和使用主機（參考）系統模塊的測量要求（見6.4）；



——修改了EUT穩定時間的規范（見7.8，2017版的6.5.3）；



對于大型EUT（>1.6 m），增加使用距離為3 m的60 cm環形天線磁場測量方法（CISPR 14-1的方法），作為3 m和4 m環形天線系統（LLAS）的替代方案（見4.5.2）。



三、部分重點修訂內容列舉

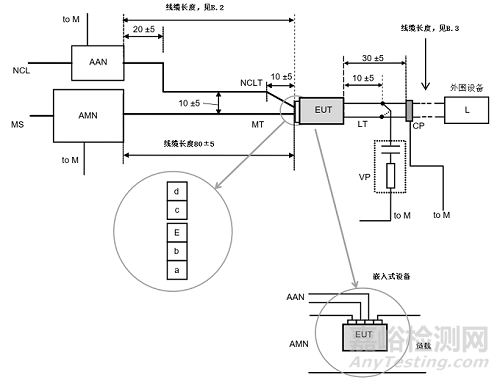

1獨立的調光裝置、變壓器或轉換器的測量電路布置圖（增加電流探頭法）

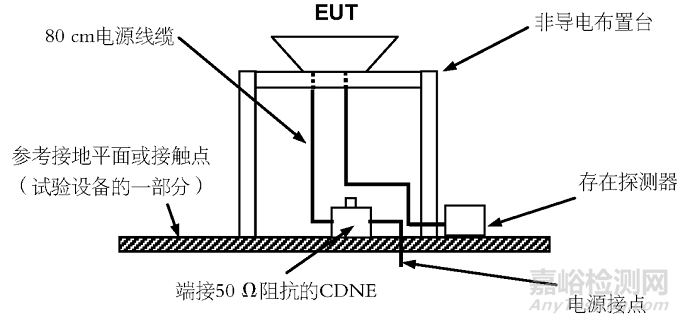

2輻射騷擾測量（OATS，SAC或FAR）時，燈具布置舉例





3 新增：測試頻率范圍擴展至1GHz，輻射騷擾測量的獨立方法（30MHz~300MHz）使用的設備由CDN改為CDNE



表10  在頻率范圍30 MHz～1 GHz內輻射騷擾限值和相關測量方法



測量方法a	參考g	頻率范圍 MHz	準峰值限值d
OATS或SAC 10 m距離	CISPR 16-2-3	30～230	30 dB（μV/m）
		230～1 000	37 dB（μV/m）
OATS或SAC 3 m距離	CISPR 16-2-3	30～230	40 dB（μV/m）
		230～1 000	47 dB（μV/m）
FAR 3 m距離	CISPR 16-2-3	30～230	42～35e dB（μV/m）
		230～1 000	42 dB（μV/m）
TEM波導b	IEC 61000-4-20	30～230	30 dB（μV/m）
		230～1 000	37 dB（μV/m）
CDNE方法c,f	CISPR 16-2-1	30～100	64～54e dB（μV）
		100～200	54 dB（μV）
		200～300	54～51e dB（μV）
可以應用任何方法及相關限值以確定符合性。 TEM波導限用于無電纜連接，且最大尺寸滿足GB/T 17626.20—2014中6.2規定的EUT（在1 GHz的測量頻率，外殼的最大尺寸是波長的一倍，即300 mm）。 在頻率范圍300 MHz以下的CDNE方法和相關限值只能適用于時鐘頻率小于或等于30 MHz的EUT。在這種情況下，產品被認為符合300 MHz～1 000 MHz內的限值要求。在頻率范圍200 MHz～300 MHz內表10規定的CDNE限值嚴于CISPR 15:2013給出的限值。在頻率范圍200 MHz～300 MHz內已經應用了增加的裕量（在300 MHz的頻率點上高達10 dB）。如果CDNE測試不通過，則仍可應用其他方法和相關限值a。 在轉換頻率處，應用較低限值。 限值隨著頻率的對數增加而線性遞減。 CISPR 16-2-1中的EUT尺寸限制不適用。對于CDNE方法，EUT的最大尺寸是3 m×1 m×1 m（長×寬×高）。CDNE的尺寸限制只適用于EUT，而不適用于布線或者受試系統的整體尺寸，見圖2。 見9.3.4。



4新增：60 cm環形天線磁場測量方法



表8　頻率范圍9 kHz～30 MHz內LLAS輻射騷擾限值



頻率范圍	三種直徑的環的準峰值限值 dB（μA）			方法
	2 m	3 m	4 m
9 kHz～70 kHz	88	81	75	CISPR 16-2-3和9.3.2
70 kHz～150 kHz	88～58a	81～51a	75～45a
150 kHz～3 MHz	58～22a b	51～15a b	45～9a b
3 MHz～30 MHz	22	15～16c	9～12c
限值隨著頻率的對數增加而線性遞減。 對內裝無極燈的照明設備，在頻率范圍為2.2 MHz～3.0MHz之間，采用2 m的環的準峰值限值為58dB（μA），采用3m的環的準峰值限值為51dB（μA），采用4 m的環的準峰值限值為45dB（μA）。 限值隨著頻率的對數增加而線性遞增。



表9　當設備尺寸>1.6 m時，在頻率范圍9 kHz～30 MHz內環形天線輻射騷擾限值

頻率范圍 MHz	3 m距離的限值 準峰值限值 dB（μA/m）	方法
0.009～0.070	69	9.3.3
0.070～0.150	69～39b
0.150～4.0	39～3a b
4.0～30	3
對內裝無極燈的照明設備，在頻率范圍為2.2 MHz～3.0 MHz之間的限值為39 dB（μA/m）。 限值隨著頻率的對數增加而線性遞減。

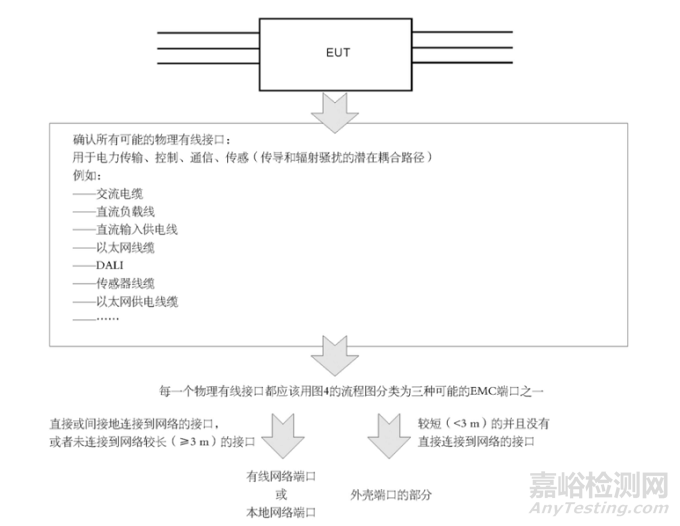

5增加EUT的物理接口流程判定

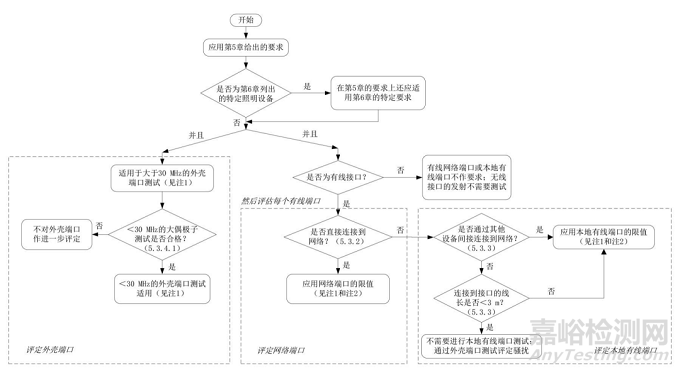

6增加對EUT應用限值的確定流程
