中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

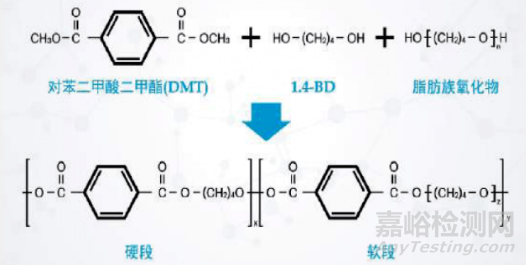

TPEE主要由對(duì)苯二甲酸、BDO、PTMGE通過(guò)酯交換反應(yīng)，縮聚反應(yīng)制備。其反應(yīng)方程式如下：





軟段和未結(jié)晶的聚酯形成無(wú)定形相，從而賦予它彈性，使它像橡膠；聚酯硬段部份結(jié)晶形成結(jié)晶微區(qū)，起物理交聯(lián)點(diǎn)的作用，從而賦予它加工性能，使它像塑料，因此熱塑性聚酯彈性體同時(shí)具有橡膠的彈性和工程塑料的強(qiáng)度。



主要特性



物理性能：淡黃色或棕色顆粒



力學(xué)性能：高模量 耐磨和TPU相當(dāng) 優(yōu)異的耐疲勞性能 高回彈性



耐熱性能：優(yōu)異的耐熱性能 脆化溫度為-75℃ 長(zhǎng)期使用溫度在-50~130℃



燃燒性能：可燃 有阻燃級(jí)



化學(xué)穩(wěn)定性：室溫下能耐多數(shù)極性液體化學(xué)介質(zhì)



耐候性能：在各種外界條件下化學(xué)穩(wěn)定性?xún)?yōu)良



加工性：良好的加工性 熔融穩(wěn)定性 充分的熱塑性





TPEE加工成型方法



1.擠出成型



采用特定的單螺桿或雙螺桿擠出機(jī)，可將TPEE擠出成型為片材、管材、棒材、纖維、薄膜等形式。



擠出成型機(jī)



2.注射成型



用注射成型方式可以將TPEE加工成各種形狀和尺寸的制品，因需要一定的塑化和熔融，TPEE更適用于螺桿式的擠出機(jī)。



3.吹塑成型



要求成型樹(shù)脂擁有較高的熔體黏度和熔融強(qiáng)度。



4.旋轉(zhuǎn)成型



加工球、小型充氣無(wú)內(nèi)胎輪胎等產(chǎn)品。



5.熔融澆鑄工藝成型



加工費(fèi)用低、產(chǎn)品尺寸穩(wěn)定性好。



TPEE改性



TPEE具有良好的柔韌性，熔體穩(wěn)定性高，熔體粘度低，可用于提高塑料高低溫沖擊強(qiáng)度（韌性），柔順性和共混體系兼容性，提供一定彈性。TPEE主要用于改性POM、PBT、PET等，與PVC共混、與PP、聚縮醛和CO-烯烴交替共聚物共混，與其它彈性體共混等。



改性POM

要求：兼容性好，熔點(diǎn)接近，改性后能滿足要求。

優(yōu)點(diǎn)：加入3-5%，即可得到良好的韌性，TPEE可用于做高要求聚甲醛。TPEE和聚甲醛有良好的兼容性，熔點(diǎn)接近，容易加工。改性聚甲醛具有良好的韌性?？捎糜谥谱飨酏X輪，汽車(chē)零件等。



改性PBT/PET/PA

要求：兼容性好，熔點(diǎn)接近，改性后能滿足要求。

優(yōu)點(diǎn)：加入3-5%，即可得到良好的韌性，TPEE可用于做高要求改性。TPEE與PBT/PET/PA有良好的兼容性，熔點(diǎn)接近，容易加工。改性后的產(chǎn)品用于高要求場(chǎng)所。在TPEE和聚酯的共混物中加入擴(kuò)鏈劑，效果會(huì)更好，或用聚碳代替部分聚酯。



與PVC共混

要求：改善室溫和低溫柔順性，提高抗曲撓性能。

優(yōu)點(diǎn)：TPEE與PVC兼容性好，加入TPEE后，明顯改善了PVC的低溫柔順性，顯著提高了其耐曲撓能力，降低了脆化點(diǎn)；提高了耐磨性、抗張強(qiáng)度、伸長(zhǎng)率、硬度及撕裂強(qiáng)度。

TPEE含量上升，則脆化溫度和高溫下熱變形隨之而降低，力學(xué)性能如模量、扯斷伸長(zhǎng)率、硬度、耐磨、撕裂強(qiáng)度、拉伸強(qiáng)度、動(dòng)態(tài)模量和沖擊強(qiáng)度等都隨之上升。當(dāng)TPEE含量為75%時(shí)，TPEE分散在PVC連續(xù)相中；TPEE含量為85%時(shí)，共混物的形態(tài)為兩相連續(xù)，有兩個(gè)結(jié)晶相，一個(gè)玻璃化轉(zhuǎn)變溫度。
