冰箱內部導線傳導耦合原理分析



傳導耦合是騷擾源與敏感器件之間的主要耦合途徑之一，分為電容性耦合和電感耦合兩種方式。由于變頻冰箱的結構出現電容性耦合的概率要大于電感性耦合，本文只對電容性耦合進行分析，圖1為導體間電容式耦合的簡單表示方法。

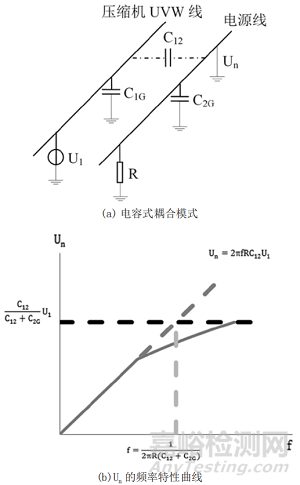

圖1 導體間電容式耦合的簡單表示方法



由冰箱實際結構可知，騷擾源壓縮機UVW線的電壓為U1，被擾體電源線與地之間耦合的騷擾電壓Un表示為：





式中：

C12—壓縮機UVW線與電源線之間的分布電容；

C2G—電源線與地之間的電容；

R—電源線與地之間的阻抗；

f—騷擾電壓的頻率。

當R為高阻抗，即滿足：

則，由（1）可簡化為：

式（2）表明，此時騷擾的大小接近于恒定值圖片，在電源線與地之間產生的電容性耦合騷擾電壓與頻率無關，僅C12與C2G的分壓比有關，所以應設法降低C12或加大C2G。



從（2）中可以看出在，當被擾體與地之間距離保持不變時，即C2G保持不變，要消除耦合干擾對冰箱的影響，就必須要減小UVW線與電源線之間的分布電容C12。結合冰箱實際情況，冰箱內部導線長度遠大于導線直徑，則得出如下公式：

式中：

C—騷擾源與被擾體之間的線間電容；

l—冰箱內部導線實際長度；

d—騷擾源與被擾體的間距；

a—導線直徑；

—常數。



從（3）可知：要減小騷擾源與被擾體之間的線間電容C，必須縮短導線的長度或增大導線間的距離。由于圖片,所以減小兩根導線之間的面積，也可以減小耦合電容，而減小接觸面積就是要使UVW線與電源線不要平行走線，盡可能保持相互垂直。



樣品選擇與影響因素



以某風冷變頻冰箱（BCD-529）為研究樣本，如圖2所示，實驗室選擇電磁屏蔽室，測試儀器采用：EMI接收機、功率吸收鉗、V型人工電源網絡等。



圖2 實驗用BCD-529冰箱



測試方法嚴格按照國標GB 4343.1-2018《家用電器、電動工具和類似器具的電磁兼容要求第一部分：發射》執行，騷擾電壓、騷擾功率測試為空載，環境溫度為25℃，冰箱箱內溫度穩定以后分別進行騷擾電壓、騷擾功率測試，頻譜曲線如圖3，騷擾功率滿足、騷擾電壓測試滿足測試限值（火線測試情況相同）。

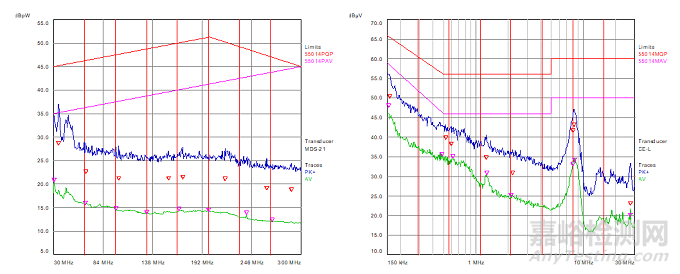

圖3 運行穩定下騷擾功率、零線騷擾電壓頻譜曲線



為解決冰箱箱內傳導耦合的影響，我們提出取消獨立濾波器，采用從主板出線的方式，減少箱體內傳導耦合的影響。去除獨立濾波器會導致整個濾波電路的阻抗特性發生變化，會導致騷擾功率、騷擾電壓裕量減少甚至超標，如圖4數據，騷擾電壓、功率數據明顯變差。

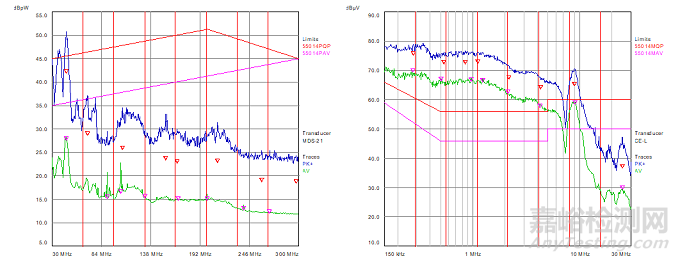

圖4 取消濾波器后騷擾功率、零線騷擾電壓頻譜曲線



01、阻性負載的影響



根據主控板PCB布局以及冰箱負載分析得出：箱內線性器件化霜加熱器為敏感器件，箱內壓縮機UVW線為干擾源，化霜加熱器在箱體內的位置與壓縮機UVW線的位置滿足傳導耦合的條件，導致干擾通過化霜加熱器流入電源線中，從而導致冰箱電磁騷擾超標。



針對該問題，將化霜加熱器取電位置改為主板濾波電路后。即把濾波電路前端取電的阻性負載（如化霜加熱器、翻轉梁加熱器）調整至濾波電路后端取電，讓干擾通過濾波電路濾波，防止出現濾波失效的問題。由圖5可以看出，優化后騷擾電壓裕量增加，符合標準要求。

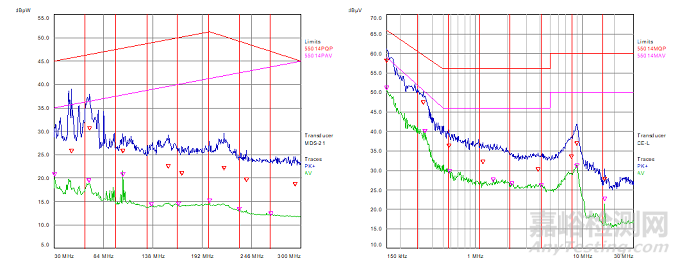

圖5 調整阻性負載騷擾電壓頻譜曲線



02、濾波電路器件選型的影響



濾波電路器件選型：由電容電感阻抗公式可知（感抗、容抗），電容阻抗隨頻率增大減小，電感相反。且家用電器產生的輻射騷擾一般屬于高頻共模騷擾，在產生共模干擾的路徑上加上共模扼流圈對騷擾的抑制可以起到很好的效果。在電路中共模電感選擇一大一小兩種規格，由電感結構可知，當干擾經過繞組時，兩個繞組的磁通方向相同，總電感量增大，對共模干擾呈現高阻抗，阻礙其通過。若電源線中差模成分較多，可人為地增加共模扼流圈的漏電感，提高差模電感量，與差模電容組成低通濾波器用來抑制電源線上存在的差模騷擾。適當增大第二個扼流圈感量，可以改善低頻，從而能夠有效的抑制高頻和低頻的電磁干擾。



針對于變頻冰箱產品，X電容跨接在輸出端，也可并聯在輸入端，選用陶瓷電容，常用容量范圍是0.1～0.47uF；Y電容采用薄膜電容，冰箱屬于Ⅰ類駐立式電動類家電產品，其泄漏電流不能超過3.5mA，其容量范圍大致是1-4.7nf。



由容抗公式，（）：增大Y電容，導致濾波電路低頻插損高，高頻插損降低，低頻有改善，高頻處出現裕量不足。所以在電路設計初，可根據諧振頻率計算公式計算出電路實際諧振頻率，再根據實際需求進行元器件型號的調整。



優化方案



因此我們針對冰箱干擾特性，優化濾波電路的結構及布局，達到提高濾波效果的目的；利用電容電感的阻抗特性，提高濾波電路低頻、高頻電磁干擾的抑制能力，更好地解決冰箱產生的電磁騷擾。



通過通過對電容電感特性以及冰箱電磁干擾機理的研究分析，重新設計濾波電路，該電路主要有X電容C1-C3、Y電容C4-C5、共模電感L1、L2組成。

電路中X電容接于零火線之間，分布在兩個共模電感周圍，Y電容分別連接于火線與地之間、零線與地之間。阻性負載調整至濾波電路后端。由電容電感阻抗特性可知，電容阻抗隨頻率增大減小，電感相反。電容能將高頻干擾去掉，從而達到通低頻阻高頻的作用。此時由變頻冰箱產生的高頻干擾一部分通過Y電容導入地線中，剩余部分通過感量較小的共模電感進行抑制；冰箱產生的低頻干擾部分，剩余部分通過感量較大的共模電感進行抑制。避免過多的干擾直接流入電網。



優化后測試騷擾功率、騷擾電壓數據如圖6所示，均滿足標準要求且具有較大余量。



圖6 優化后騷擾功率、騷擾電壓頻譜曲線



結論



通過對冰箱傳導耦合和針對冰箱濾波電路的研究分析，以實際冰箱為載體進行測試驗證和設計改進優化，在整體結構、系統設計不更改的前提下實現抑制電磁騷擾，同時對主要影響因素提出以下解決方案：



傳導耦合是冰箱內部線路中常見的一種干擾型式，它使騷擾源的能量通過導線耦合到被擾體，從而導致整體電磁騷擾超限值。抑制冰箱傳導耦合的方法有，一是縮短箱體內部導線的長度或增大導線間的距離；二是減小兩根導線之間的面積，使騷擾源與被擾體不要平行走線，盡可能保持相互垂直。



1）濾波電路器件選型的影響

濾波器件選型是電路設計時的一大難點。針對變頻冰箱的電路設計，濾波電路電感選擇，在電路中共模電感選擇一大一小兩種規格，由電感結構可知，當共模干擾經過電感繞組時，兩個繞組的磁通方向相同，總電感量增大，對共模干擾呈現高阻抗；電感的繞組與濾波電路中的Y電容組成低通濾波器，可抑制電路中的共模干擾。且可人為地增加共模扼流圈的漏電感，提高差模電感量，與差模電容組成低通濾波器可用來抑制電源線上存在的差模騷擾。適當增大第二個扼流圈感量，可以改善低頻，從而能夠有效的抑制高頻和低頻的電磁干擾。X電容選用陶瓷電容，常用容量范圍是0.1～0.47uF；Y電容采用薄膜電容，容量范圍大致是1-4.7nf。



2）阻性負載的影響

冰箱中阻性負載是除箱內電源線之外的另一個傳導耦合的路徑。針對該問題，將阻性負載取電位置改為主板濾波電路后。即把濾波電路前端取電的阻性負載（如化霜加熱器、翻轉梁加熱器）調整至濾波電路后端取電，讓干擾通過濾波電路濾波，防止出現濾波失效的問題。
