一．什么是單晶
所謂單晶，即結晶體內部的微粒在三維空間呈有規律地、周期性地排列，或者說晶體的整體在三維方向上由同一空間格子構成，整個晶體中質點在空間的排列為長程由序。單晶有以下性質：均勻性、各向異性、固定熔點、規則外形、對稱性等。

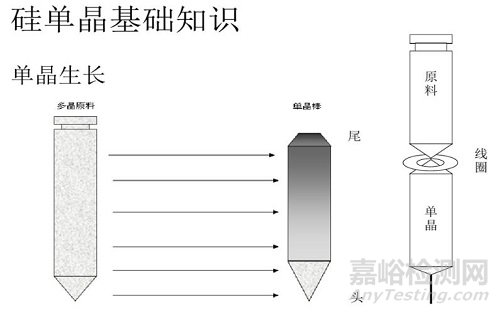

二．硅單晶基礎知識
晶向——通過晶體中原子的中心的不同方向的原子列。反應單晶表面就是棱線、包線。
晶向偏離度——晶體的軸與晶體方向不吻合時，其偏離的角度。
位錯——晶體材料的一種內部微觀缺陷（點、線、面、螺旋）。單晶表面能看到的就是斷楞、斷包、位錯線。
三．單晶衍射儀的工作原理及其結構
1.單晶衍射實驗功能介紹
X射線衍射在材料學、化學、礦物學及晶體中有著及其重要的作用，它是研究一切結晶物質結構和物相的主要手段。單晶結構分析應用范圍十分廣泛，凡是可獲得單晶體的樣品均可用于分析。該方法樣品用量少，只需0.5mm大小的晶體一粒，即可獲得被測樣品的全部三維信息，結果包括原子間的鍵長、鍵角、分子在晶體中的堆積方式，分子在晶體中的相互作用以及氫鍵關系、Π-Π相互作用等各種有用信息。單晶結構分析是有機合成、不對稱化學反應、配合物研究、新藥合成、天然提取物分子結構、礦物結構以及各種新材料結構與性能關系研究中不可缺少的最直接、最有效、最權威的方法之一。
單晶X-射線衍射儀用以測定一個新化合物（晶態）分子的準確三維空間(包括鍵長、鍵角、構型、構像乃至成鍵電子密度等)及分子在晶格中的實際排列狀況。它廣泛用于化學、分子生物學、藥物學、物理學、礦物學和材料科學等方面的分析研究。可用于中小分子直至大分子晶體的分子結構分析、絕對構型測定及精密電子密度測定；對孿晶、微小晶體有優良的適應性。對研究結構與性能及生物活性的關系，以及新材料的設計提供可靠的基礎。
2．SMART APEX Ⅱ CCD單晶衍射儀的工作原理

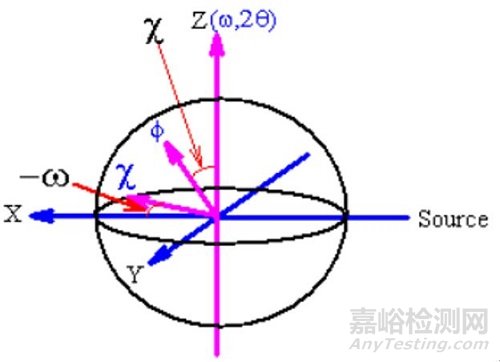

CCD X射線單晶衍射儀具有四周單晶衍射儀的歐拉衍射幾何結構。它由加工精度極高且旋轉軸交于一點的四個圓組成。儀器在工作過程中，通過四個圓的配合，將晶體中的對應倒易點陣點，旋轉到衍射平面并與反射球相碰，通過四個圓的配合，將晶體中的對應倒易點陣點，旋轉到衍射平面并與反射球相碰，通過探測器檢測到所有衍射點的衍射角和強度。
3.主要研究應用領域
晶體結構的成功測定，在晶體學學科的發展上起來決定的作用，使晶體的許多特性得到了解釋。如晶體能自發長成多面體外形（自范性），如立方體的試食鹽等。晶體結構的測定使物質性能的異同從結構上得到了合理的解釋。如石墨因是層狀結構，層間結合了差，故較軟。人工合成天然產物，從天然產物中提取有效成份晶體結構的測定進一步將從天然產物中提取的方法改變?yōu)槿斯ず铣伞Ｑ邪l(fā)新藥方面，基于結構的、合理的藥物設計根據結構設計結構上匹配的、合適的藥物，來保護病毒和人體的結合點，或阻斷病毒的自身繁衍，從而避免感染或控制其繁衍，而不使疾病發展。

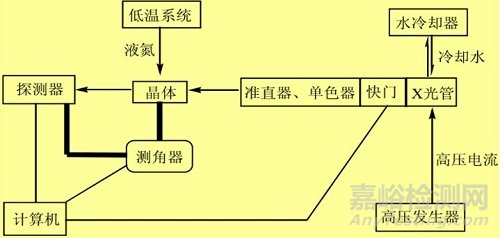

4.SMART APEX Ⅱ CCD單晶衍射儀的組成及特點
四．儀器介紹
2nd D8 VENTURE/QUEST是布魯克公司推出的X射線單晶衍射儀。一體化整合的設計，配備先進的光源，測角儀，PHOTON II CPAD探測器，硬件穩定，精度高，APEX3/PROTEUM3軟件,與儀器配合周密，界面友好，操作維護簡便，不管是新手還是專家都能夠輕松上手。
其主要特點為：
1、新一代的PHOTON II CPAD探測器，采用四代光源XFEL探測器技術，超大面積，超快速度，零噪音，單光子檢測的靈敏度，在室內衍射儀也能收集到同步輻射的數據質量；
2、同時適合小分子晶體學和蛋白質晶體學的研究需要，應用范圍廣；
3、新一代的Ius 3.0微焦斑光源，性能媲美微焦斑轉靶，零維護，壽命超長；
4、先進的微焦斑轉靶光源TXS，維護簡便，強度高，一體化程度高；
5、液態金屬靶MetalJET，目前世界上最強的室內X射線光源，強度遠遠高于微焦斑轉靶，讓您擁有個人的“同步輻射”，解決最難的晶體學問題，比如GPCR膜蛋白的結構；
6、雙靶配置，軟件自動切換光源。滿足不同類型的研究需要；
7、元件自動識別，智能化光路管理；
8、新一代的APEX3/PROTEUM3軟件，功能強大，智能化程度高，擁有世界上先進的算法和結構解析程序，包含從晶體對中，數據采集，數據還原到結構解析，精修的完整功能，無需其它Public的程序和額外軟件。
五．主要規格及技術指標
1. 探測器：PHOTON100，冷卻：風冷；
2. 信噪比：1.8(t<10 s)，1.7(t=120 s)，發生器功率 3~18 kW；
3. 外觀尺寸：187×130×114 cm，重量：750 kg；
4. 光源可選擇 Mo 或 Cu，也可選擇封閉靶或IuS 微焦斑光管；
5. 角度偏差：0.005°，最小步進角度：0.0001°，重復性 0.0002;
6. 低溫測試為液氮降溫,最低可達150K以下；
六．材料要求
單晶體，單晶解析要求：0.1-0.5 mm 線尺寸（肉眼看的見即可）；
七．主要功能及應用范圍
單晶測試，測晶胞、收數據、單晶解析等；
