電動型振動臺的物理動作特性



   本文介紹了振動臺的幾個重要頻率特性曲線。



   有經驗的工程師會發現，在高頻（1000Hz以上）試驗情況下，有時候很多試驗都比較難完成，功放容易出現過電流或過電壓或低電壓（開環）等報警。這主要還是由于振動臺的阻抗隨工作頻率變化而變化，頻率越高，阻抗變化等因素造成的。對于阻抗的概念，初學者可以理解電阻（R），它是阻抗的一種，還有電容性阻抗（C）、電感性阻抗（L），三者加起來叫阻抗。



　　 先看動圈，看看其阻抗特性曲線，可用電阻Rc和電感Lc表示其阻抗，





由于動圈在磁場中運動會產生反電動勢，所以動圈還有運動阻抗zk，反電動勢e可用下式表示，





所以，





對于動圈可以近似等效成單自由度的振動系統，若動圈質量為m，阻尼為c，彈性系數為k，受到電磁力為F，則速度阻抗為





動圈的速度可表示為





（2）代入（1），得到zk為，





動圈的阻抗z為

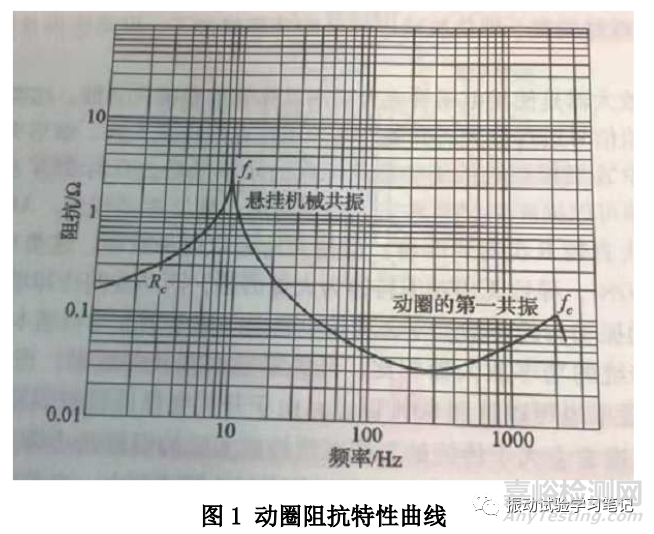

根據上式可得到動圈的阻抗特性曲線，如下圖1所示。





圖1中可以看出，當頻率很小時，電感影響小，阻抗接近等于線圈的直流電阻Rc。隨著工作頻率的增加，阻抗也增大，這主要是運動阻抗增加的結果。當質量和阻尼系統共振時，阻抗出現極值fs，即動圈懸掛機構的機械諧振頻率，反饋電動勢也到達最大。





當頻率高于fs，動圈的感性阻抗作用越漸明顯，阻抗可以近似看成電阻、電感和電容的串聯電路，動圈反饋電動勢也迅速增大，出現第二個諧振頻率fc峰值，即動圈共振，





動圈的高阻抗在低頻和高頻都出現峰值，若不采取各種改進方法，這么大的阻抗肯定給振動臺推力和頻率范圍帶來?yè)p失。

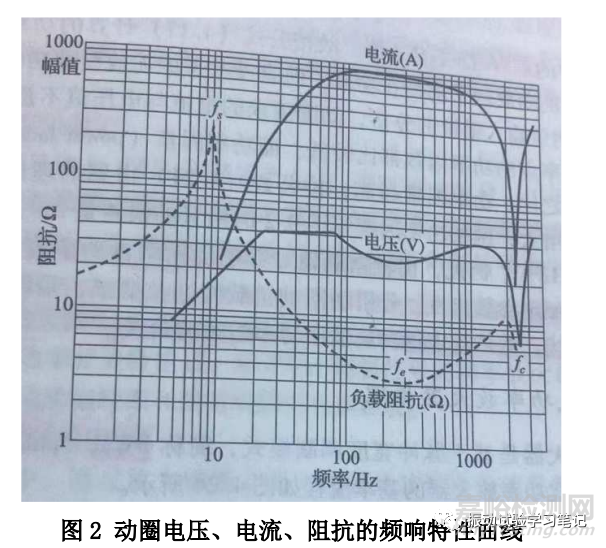

    接著，看動圈加上功放電壓和電流阻抗頻響特性圖，如圖2。





圖2中可以看出，



1）阻抗最大點fs  是和運動部件質量和支撐懸掛部件組成的質量-彈性系統的諧振頻率點，也就是振動臺耳軸部分支撐空氣彈簧處，一般為幾赫茲至幾十赫茲。



2）阻抗最小點fe  驅動線圈和動圈臺面處，由于兩者之間連接剛度很大，接近剛性連接，輸入阻抗最低，大約等于驅動線圈的交流電阻。



3）f<fs電感性阻抗，fs<f<fe電容性阻抗，當f>fe時，又呈現電感性阻抗。在fs和fe處才呈現電阻性阻抗。



4）阻抗次高點fc  當頻率f達到動圈共振點fc時，負載阻抗出現第二個峰值，之后阻抗急劇下降。此時，功放的輸出電壓和電流也會變得很小，當驅動電壓特別小時，控制儀檢測不到驅動電壓的話，就會顯示開環報警。



5）再來看看功放輸出電流電壓的最大最低點，電流最低fs和fc處，電流最大fe處；電壓最低點fc處。



6）其他各頻率處，都需要功放輸出較大的電流和電壓值。電壓和電流不是同時到達最大值，可以利用這一阻抗特性，在短時間內后獲得高加速度。

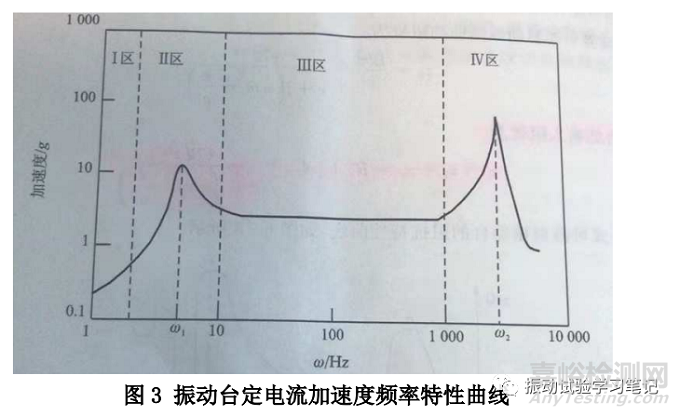

   有了以上阻抗特性，接下來看看振動臺的定電流特性曲線，就是給振動臺一個恒定的電流（也就是恒定的推力），臺面上產生的加速度隨工作頻率變化的關系曲線，如圖3所示。





圖3中，同樣有兩個峰值，當然這兩個峰值就是前面說的支撐部件峰值和動圈共振峰值。具體分析，分為四個區，



I區為剛性控制區，激振力差不多是靜止的，振動臺的位移幅值正比于激振力，反比于支撐剛度，保持常數；加速度幅值隨頻率值平方的增加而增加。



II區為臺面-支撐系統共振區，頻率上升，運動部件和支撐組成的系統發生共振?？赏ㄟ^(guò)在系統中增加阻尼，如在支撐彈簧片中間加阻尼層等。這種情況容易導致低頻情況下沒有辦法實現大位移的試驗，容易導致過位移報警，可將支撐機構鎖死進行低頻大位移試驗，當然此時地面會有振感。



III區為慣性控制區，頻率繼續升高，激振力主要用于使臺面和試驗對象產生加速度，振動臺加速度基本保持常數。



IV區為動圈共振區，頻率升高，臺面和動圈發生共振。

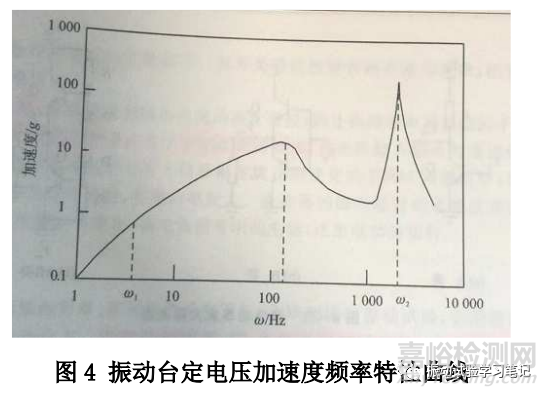

    最后，我們?cè)賮?lái)看一下振動臺的定電壓特性曲線，就是給振動臺一個恒定的電壓值，振動臺面產生的加速度和頻率的關系曲線，如圖4。

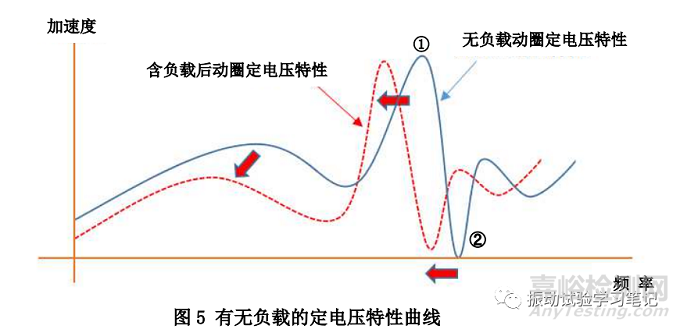

圖4中，已經看不到前面那個共振峰了，即運動部件和支撐彈簧決定的共振峰。這是因?yàn)楣舱癞a(chǎn)生的感應電動勢減小了動圈電流，把峰值給壓平了。在中頻區域，幅頻特性有一定的峰值，這是由于機電耦合系統在此處形成動圈阻抗的一個低谷，造成動圈電流大大增加所致。當臺面上有彈性的試驗對象時，振動臺的頻率特性都會有改變，會出現大小和位置都隨負載變化的峰和谷，如圖5所示。





   來看圖5中的無負載動圈定電壓特性曲線中的①和②，有一個峰和一個谷，此處希望引起大家的絕對重視。在peak處，即振動臺共振頻率處，輸入很小的驅動信號，就可以得到很大的響應，或者說由于共振的影響，試驗體振動的厲害，都不需要輸入很大的電壓和電流信號，就可以得到大的加速度。相反的在notch處，輸入較大的驅動信號，卻很難得到響應，即所需的加速度。當有負載的情況下，如上文所述，峰和谷會有變化，質量變大，峰和谷朝頻率小的地方移動（藍線移動到紅點線）。

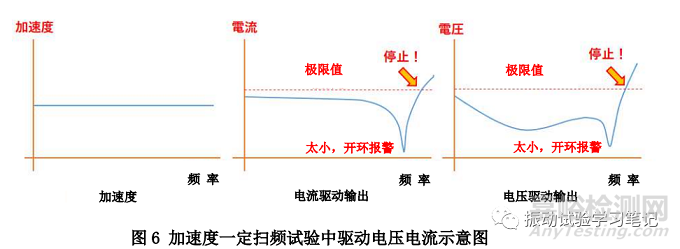

   再來談一下這個峰和谷對掃頻試驗時的影響，即過電壓過電流報警和開環報警。掃頻試驗加速度一定情況下，功放的電流電壓輸出如下圖6所示，在谷這個頻率處需要較大的電壓和電流得到試驗條件的響應加速度，一旦超過極限值即過電壓過電流報警。在這個頻率處，只需要很小的驅動電流和電壓，一旦小過控制儀中設定的開環認定值，則開環報警顯示。





   通過以上幾個曲線可以看出，為了抑制振動臺的阻抗特性，使振動臺更好的工作，不僅需要對動圈進行良好的優化，還要對功放進行各種改進設計，最后還要引入振動控制系統，最終得到良好的電壓、電流、阻抗的頻響特性曲線，并以此求得功放輸出功率的頻響曲線。



   對于上述幾種曲線的說明，初學者只要記住各圖曲線及后面結論即可，這些結論在試驗過程中出現報警時，還是相當有參考價值的。實在記不住，那請一定要記住定電壓特性曲線的特征。具體推導過程更復雜，主要講的是動圈的阻抗特性對振動臺內部設計和功放設計的要求，還要考慮波形失真度、臺面橫向振動、臺面振動均勻度等等因素，不建議深究，留給動圈及功放的研發設計人員去解決吧。



參考資料：



1 《振動、沖擊環境與試驗》P130-133，袁宏杰、姚軍等編著，北京航空航天大學出版社。

2 《振動與沖擊試驗技術》P214-218，胡志強 編著，中國質檢出版社、中國標準出版社。

3 《力學環境試驗技術》P145、P161-166，本書編著委員會編著，西北工業大學出版社。
