    參考5052合金，通過去除鎂元素，調整鐵、錳、鉻及稀土元素的含量，開發了新型Al-Fe-Mn變形鋁合金，研究了析出相和織構對2種鋁合金PLC(Portevin-Le Chatelier)效應的影響。結果表明：5052合金中存在強烈軋制織構Brass{110}<112>，產生了明顯的PLC效應，且合金中大量析出的細小Mg2Al3相與位錯相互作用使得PLC效應隨塑性應變增加而先強后弱；Al-Fe-Mn合金中再結晶織構Cube{001}<100>占主體，使得合金塑性較好，且尺寸較大的FeAl3析出相對位錯的釘扎作用較弱，合金未發生PLC效應。



/01/試樣制備與試驗方法



     試驗材料為退火態5052合金板以及在5052合金成分基礎上通過去除鎂元素，調整鐵、錳、鉻及稀土元素的含量而開發的變形鋁合金板(以下簡稱為Al-Fe-Mn合金)，板厚均為0.7mm。



    5052合金板的生產流程：熔鑄出490mm厚板錠→500℃×14h均質處理→熱軋至7mm→冷軋至2.8mm→400℃×9h中間退火處理→冷軋至0.7mm→300℃×9h再結晶退火處理。



    Al-Fe-Mn合金板的生產流程：熔鑄出490mm厚板錠→500℃×14h均質處理→熱軋至7mm→冷軋至2.8mm→400℃×9h中間退火處理→冷軋至0.7mm→400℃×9h再結晶退火處理。



     取兩種板材，制備平行于軋制方向的截面金相試樣。首先使用1.5μm金剛石拋光劑拋光試樣表面，然后進行電解拋光，除去變形層；隨后使用Barker試劑進行陽極氧化覆膜。采用光學顯微鏡(OM)在偏振光下觀察陽極覆膜后鋁合金的顯微組織；使用透射電子顯微鏡(TEM)觀察微觀形貌；透射電鏡試樣先用砂紙減薄，再電解減薄，并用液氮進行冷卻。使用TEM附帶的能譜儀(EDS)對析出相進行成分分析。使用TEM附帶的能譜儀(EDS)對析出相進行成分分析。



     按照GB/T 228—2010，在2種鋁合金板材上沿軋制方向切取拉伸試樣，使用電子萬能試驗機進行室溫拉伸試驗。采用X射線衍射儀檢測宏觀織構，使用銅靶Kα射線輻射的Schulz背反射法測量(111)、(200)和(220)極圖。利用級數展開法從3個不完全極圖中計算出取向分布函數(ODFs)。



/02/試驗結果與討論



2.1 顯微組織





圖1 2種試驗鋁合金的顯微組織



     由圖1可知，2種試驗鋁合金的顯微組織基本相同，均為均勻細小的等軸狀再結晶晶粒，表明其再結晶過程已經完成。5052合金的晶粒尺寸約為70μm，而Al-Fe-Mn合金的晶粒尺寸約為45μm，稀土元素鈰和鑭的加入有效地細化了晶粒。



2.2 析出相

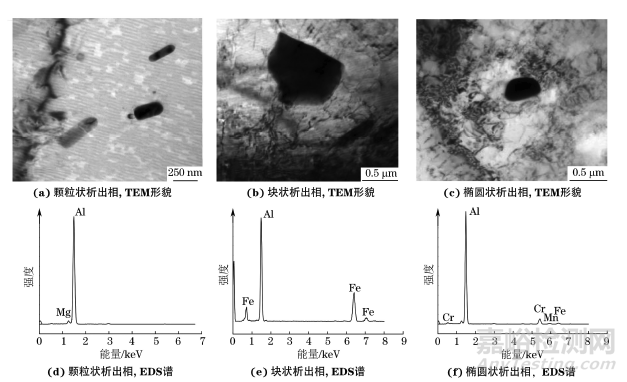

圖2 5052合金中析出相的TEM形貌及EDS譜



     由圖2可見，5052合金基體上彌散分布著大量細小的白色顆粒狀析出相，其尺寸在0.1~0.5μm，同時還存在較大的黑色塊狀析出相和較小的黑色橢圓狀析出相，尺寸均不大于1.0μm。大部分鎂元素可溶于鋁晶格中，少部分會以析出相的形式析出。

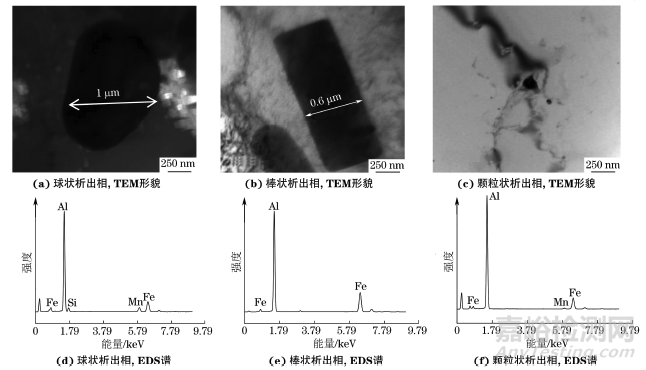

圖3 Al-Fe-Mn合金中析出相的TEM形貌及EDS譜



     由圖3可見：Al-Fe-Mn合金中主要分布有較大的球狀和棒狀析出相以及較小的黑色顆粒狀析出相；Al-Fe-Mn合金中的析出相呈現出明顯的尺寸差異，球狀析出相尺寸可達1μm，而顆粒狀析出相尺寸僅約為15nm。與5052合金相比，Al-Fe-Mn合金中析出相數量較多，析出相的形成有效增加了再結晶的形核質點，細化了試樣的再結晶組織。結合EDS分析結果可知：球狀和顆粒狀析出相中主要含鋁、鐵、錳元素，推斷該析出相為(FeMn)Al6相；棒狀析出相富含鐵元素，推斷為FeAl3相，該相的析出量最多。FeAl3相的析出溫度約為655℃，由液相中析出。



2.3 織構演變

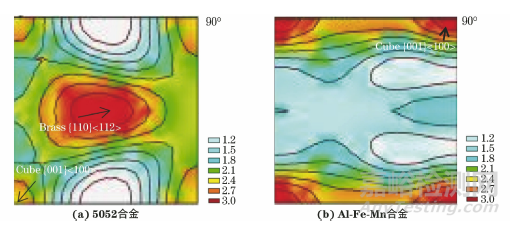

圖4 2種試驗鋁合金的極圖



     由圖4可知：Al-Fe-Mn合金織構主要為θ纖維中的Cube{001}<100>立方織構，即再結晶織構占主體；而5052合金中除了存在Cube{001}<100>織構外，在α纖維上出現了較強的軋制織構Brass{110}<112>，且其再結晶織構強度與Al-Fe-Mn合金相比明顯較弱。Al-Fe-Mn合金和5052合金中均存在Cube{001}<100>立方織構，這是由于立方取向晶粒在冷軋過程中并未全部旋轉至軋制方向，使得合金中有部分立方取向晶粒殘留，而立方取向晶粒具有有利于晶粒長大的40°<111>取向關系，在長大過程中具有比其他取向的晶粒更快的長大速度，最終在合金中形成了較多的Cube{001}<100>立方織構。



     織構對材料力學性能的影響主要體現在相應滑移系對應取向因子μ 的大小上。依據臨界分切應力定律，取向因子可表示為





     以反極圖的形式給出拉伸變形時不同取向晶粒的初始最大取向因子值分布，反極圖中<111>取向因子最小，為硬取向，不利于位錯滑移，而在<001>到<011>范圍內取向因子較高，為軟取向區，有利于滑移的進行，在宏觀上表現出良好的塑性。

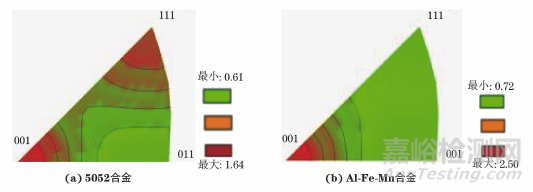

圖5 2種試驗鋁合金的反極圖



     由圖5可見，5052合金取向因子在<111>硬取向上存在明顯聚集，而Al-Fe-Mn合金的取向因子大部分聚集在<001>軟取向范圍內，宏觀上表現出更好的塑性。



2.4 析出相與織構對PLC效應的影響

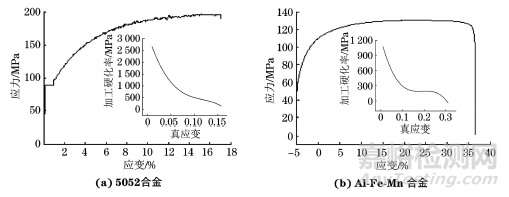

圖6 2種試驗鋁合金的應力-應變曲線及加工硬化率隨真應變的變化曲線



     由圖6可以看出：5052合金的應力-應變曲線存在明顯的屈服平臺，屈服強度約為90MPa，可以觀察到在塑性變形階段，曲線存在明顯的鋸齒狀波動，即PLC效應；Al-Fe-Mn合金的應力-應變曲線呈連續屈服特征，塑性變形階段曲線較為光滑，未觀察到PLC效應。



表1 2種試驗鋁合金的力學性能





     由表1可知：Al-Fe-Mn合金的屈服強度比5052合金低約35MPa，斷后伸長率明顯高于5052合金；應變硬化指數表征了金屬材料抵抗均勻塑性變形的能力，5052合金的應變硬化指數高于Al-Fe-Mn合金。根據DSA理論，PLC效應是由可移動位錯與鎂溶質原子之間的動態相互作用引起的，同時，兩者的相互作用也提高了合金強度。如果使用Hall-Petch關系來估算Al-Fe-Mn合金的屈服強度，其值約為94.7MPa，此結果與實測值(53.2MPa)存在很大差別，說明鎂的固溶強化以及析出強化的強度增量約為41MPa。因此，5052合金的強度很大程度上依賴鎂的強化效應，這也是導致其產生PLC效應的主要因素。



     為了表征合金的加工硬化能力與力學性能之間的關系，根據θ=∂σ/∂ε(θ 為加工硬化率；σ為真應力；ε為真應變)計算加工硬化率，并以加工硬化率和真應變作圖，結果嵌入于圖6中。由圖6可以看出：出現PLC效應的5052合金加工硬化率明顯較高，且隨著應變的增大，其加工硬化率逐步下降；而Al-Fe-Mn合金的加工硬化率隨應變增大先下降至一平臺，而后再緩慢下降。5052合金在α纖維上出現了較強的軋制織構Brass{110}<112>，其取向因子在<111>硬取向上存在明顯聚集，導致其在軋制方向上的斷后伸長率偏低，加工硬化率高，這為PLC效應的形成提供了基礎條件。與5052合金相比，Al-Fe-Mn合金中形成了較多的Cube{001}<100>立方織構，其取向因子大部分聚集在<001>軟取向范圍內，合金塑性大大提高，斷后伸長率明顯上升，加工硬化率明顯下降，PLC效應消失。另外，合金中析出相的大小、形態等特征也是影響PLC效應的重要因素。與5052合金相比，Al-Fe-Mn合金析出相尺寸明顯粗大，對位錯的釘扎作用很小，因此應力-應變曲線平滑，PLC效應消失。



     5052合金的PLC效應在應變達到3.5%~4.0%時開始出現(圖6)，且剛開始時的PLC效應較弱，隨著應變持續增大，PLC效應越來越強。在此過程中可以確定2個重要參數：曲線中鋸齒的應力降低值(Δσ)和鋸齒的重新加載時間(Δt)，即鋸齒的最高點和最低點之間的應力差和鋸齒重新加載過程所需的時間。Δσ是PLC效應最顯著的特征之一，其出現與動態應變時效的影響有關，反映了塑性流動的非均勻性程度；Δσ越大，應變的非均勻性也越大。5052合金的Δσ隨應變的變化情況如圖7所示。





圖7 5052合金Δσ隨應變的變化曲線



     由圖7可以看出，5052合金的Δσ隨應變的增加先增加后降低，該變化趨勢與合金中大量分布的小尺寸Mg2Al3析出相有關。當應變較小時，Δσ基本穩定在2MPa左右，隨著應變的增大，其數值開始上升，此時合金中的鎂固溶原子起著主要作用，其與位錯的DSA效應使得鋁合金中的PLC效應不斷增強，當位錯完全克服鎂固溶原子的阻礙作用后(應變?yōu)?0%時)，材料塑性流動的不均勻程度最大；而后Δσ隨應變增大逐漸下降直至試樣斷裂，該階段Mg2Al3相的析出強化起主要作用，Mg2Al3相較軟，使得PLC效應減弱，Δσ出現下降。



/03/結 論



     (1) 5052合金和Al-Fe-Mn合金顯微組織均由均勻細小的等軸狀再結晶晶粒組成，Al-Fe-Mn合金晶粒尺寸較小；5052合金中存在大量細小的Mg2Al3析出相，同時伴有少量較大尺寸的FeAl3相和AlCrMnFe相；Al-Fe-Mn合金中的析出相主要為大尺寸的FeAl3相，伴有少量(FeMn)Al6相。



     (2) Al-Fe-Mn 合金中再結晶織構Cube {001}<100>占主體，晶粒取向因子聚集在<001>軟取向范圍內；5052合金中再結晶織構較弱，存在較強的軋制織構Brass{110}<112>，晶粒取向因子在<111>硬取向上存在明顯聚集。



    (3) 鎂溶質原子與位錯相互作用使得5052合金中形成了明顯的PLC效應，且隨著變形的進行，Mg2Al3 析出相與位錯相互作用使得PLC效應先強后弱；Al-Fe-Mn合金中較多的再結晶織構和軟取向晶粒提高了合金塑性，且較大的析出相對位錯的釘扎作用減弱，合金中沒有形成PLC效應。
