前言

目前電子設備的使用更加廣泛，且使用密集度增加，還伴隨著電子設備性能提高、小型化和低功耗，對于電子電路的要求會越來越高，電路復雜、精密的設計和運行的速度提高，會導致噪聲源增加，電磁干擾更加嚴峻，電子產品對噪聲容忍度也會降低。

伴隨著電磁環境變得復雜多樣，電磁兼容實驗測試的問題會令工程師頭疼不已，當嘗試多種方法卻沒有得到預期的改善，有種新型吸波材料能夠針對EMC問題提供助力，當電磁干擾是通過空間直接輻射出來或者是經由空間輻射耦合到某些線束，且形成天線輻射，這種情況這款新型的吸波材料將會是成為解決問題的一大利器。

二吸波材料簡介

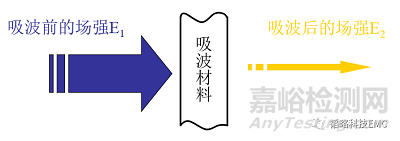

所謂的吸波材料是指材料可以吸收，衰減空間入射的電磁波能量，并且能減少或者消除反射的電磁波的一類功能材料。與所有復合材料一樣，吸波復合材料同樣也是由功能體及機體組成的。工程應用上除要求在較寬帶內對電磁波具有高的吸收率外，尚要求材料具有重量輕、耐溫、耐濕、抗腐蝕等性能。

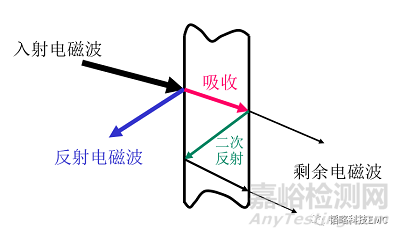

吸波材料所體現出來的主要功能就是反射損耗和吸收損耗，反射損耗：當電磁波入射到不同媒質的分界面時，就會發生反射，使穿過界面的電磁能量減弱。

吸收損耗：電磁波在屏蔽材料中傳播時，會有一部分能量轉換成熱量，導致電磁能量損失，損失的這部分能量稱為屏蔽材料的吸收損耗。

當機器的干擾電磁波被反射的能量越多，說明材料的損耗電磁波性能越好。吸收的能量越大，電磁屏蔽的效果越好。

三復合型吸波材料

理想的吸波材料，需要滿足厚度薄、密度小、頻帶寬、吸收強等特點，但目前的情況來看，吸波材料研制方面還是有部分欠缺的，并且在某些場景中應用會有一定的限制。

目前有一款新型的吸波材料，是TMA-Z Series這款系列的產品，這是由多種組合而成的材料，采用的工藝是濺鍍方式直接成型，這種工藝較為環保安全，獲得片材的一致性高，且易多種材料層層復合。進行材料的多元復合或配合結構設計，以便調節電磁參數，使之盡可能在阻抗匹配條件下，利用不同物質對不同頻率電磁波的吸收而達到強吸收和寬頻效應。

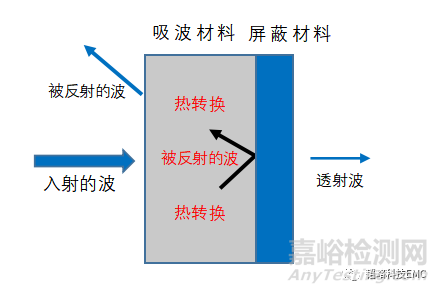

這款吸波材料表層還有一層金屬薄膜，能夠起到一定的電磁波能量反射，形成多次反射吸收，入射波可以通過在吸波材料背面安裝金屬板來達到透射波最小，對于抑制EMI輻射干擾效果更好。

從吸收損耗方面來看，吸波材料越厚，吸收損耗越大；吸波材料的磁導率越高，吸收損耗越大；吸波材料的電導率越高，吸收損耗越大；被屏蔽電磁波的頻率越高，吸收損耗越大。

四案例

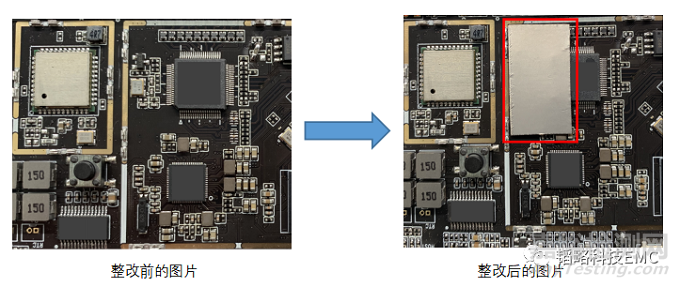

某安卓顯示器的主要問題是以12MHz基頻的時鐘倍頻輻射超標，源頭是12MHz的晶振導致的輻射，一部分通過空間輻射出來，另一部分干擾耦合到旁邊的接口，通過線束將干擾輻射出來。機器增加的措施與測試數據對比如下圖所示，使用的吸波材料的型號是TMA-Z120-0.5。

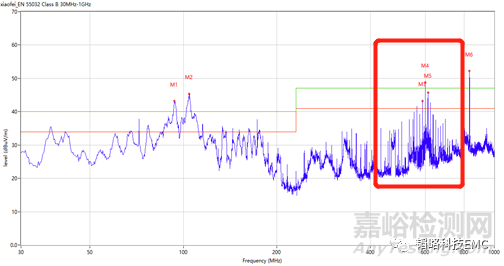

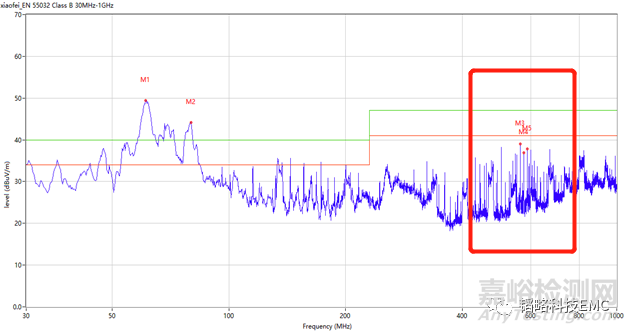

整改前后數據對比：

五總結

目前高端吸波材料的成份一般都有復合多種類型材料，以擴寬吸波材料的頻寬范圍，增強電磁波吸收能力。產品主要為吸波貼片類型，用途及適用范圍廣泛，且可根據客戶要求的形狀和實際的結構，進行客戶化定制產品。對于空間輻射的干擾會有較好的抑制效果，是解決輻射噪聲的一大利器，是工程師在頭痛機器輻射問題的一劑“良藥”。
