一前言
相信諸位研發工程師對EMC這個詞并不陌生,但是怎么做到讓EMC風險最小,卻是十分頭疼的問題。對于了解EMC是什么,知道怎么處理EMC的工程師來說,PCB板的EMC風險評估并沒有想象中的那么困難??梢院?jiǎn)單的分為三大步來看。
二了解產品特性
在設計初期,研發工程師除了考慮產品的基礎功能外,還需要對PCB板與外殼之間的結構關系,以及金屬端口與外殼之間的連接關系。方便前期原理圖設計與PCB布局的時候,提前將需要注意的“接地點”或者“漏銅”等預留措施設計進去,避免后期二次改板。例如:金屬外殼的產品,PCB板固定的時候,螺絲孔是否需要漏銅,將外殼與PCB板的GND連接到一起的作用,金屬端口是直接與金屬外殼靠結構上的縫隙進行連接,還是靠輔助材料進行一個連接?
這都是一個研發工程師在前期設計時,需要考慮的一個問題,而不是等結構那邊做完結構以后,再去反饋的問題!了解整個產品的特性,會讓研發工程師在開拓自己邊界的同時,也會將諸多隱患問題也考慮進去,避免后期的二次改動和結構變化。
三原理圖設計
在部分小公司里面,對原理圖的設計缺少專業的審核,能實現基本功能滿足要求即可,從而忽視了原理圖設計階段的“風險評估”。例如:產品的靜電抗擾度,傳導發射輻射,耐壓測試等等一些測試項目,他們需要的措施都各不相同,原理圖設計前期不做考慮,會導致后期測試不通過,而進行二次設計,這樣會浪費很多時間和資源。

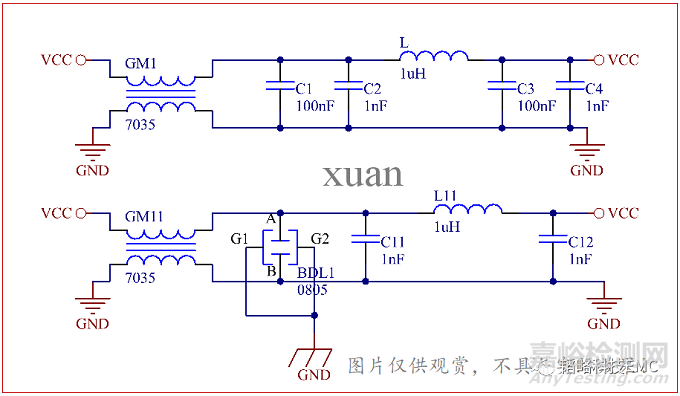

但是,在原理圖設計的初期,怎樣去評估和評判原理圖需要做哪些設計呢?其實,只要根據現有項目的項目要求中提到的功能,測試項目等一些標準文件去進行設計,可以很大程度上避免后期的原理圖二次設計的麻煩。
四PCB布局設計

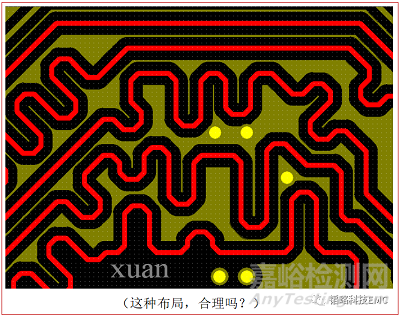

雖然,原理圖的設計很重要,但是對于EMC和安規的部分高壓測試項來說,PCB的布局和走線更是關鍵。有句硬件工程師都很熟悉的話“能用布局走線解決的問題,就不要額外增加器件!”因?yàn)镻CB的布局走線好壞真的就直接影響了產品測試通過率,而怎樣的PCB布局就是好的?怎樣的PCB布局就是差的?

需要注意的是,在進行PCB布局的時候,需要對重要的、敏感的信號進行優先布局,而且布局必須按照布局規則進行。其次對于電源和高壓部分單獨布局,不要與其他低壓、敏感信號走線過于靠近,這些規則網絡上也有很多,這里就不過多進行描述。

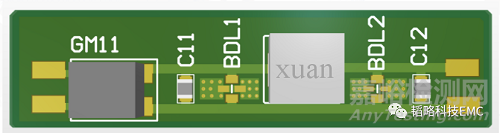

PCB工程師在設計完P(guān)CB布局以后,最好再仔細復查一遍,看看有沒有什么不合理的地方與布局不正確的地方,最后再由資深老工程師進行審核,看看需要做預留與預處理的地方是否都已完成!
五總結
EMC的風險評估,說簡單也簡單,說復雜也復雜。關鍵還是對產品的了解是否透徹,對原理圖設計與PCB布局是否注重細節,熟悉項目要求!

來源:韜略科技EMC
