可制造性設計的基本概念

可制造性設計，簡稱DFM(Design for Manufacturability)，是并行設計工程中的一部分，在滿足產品必要功能和性能設計的前提下，主要研究電子產品本身的物理設計與電子裝聯制造系統各部分之間的相互關系，并把它用于產品每個設計環節中，以便將整個制造系統融合在一起進行設計優化。

可制造性設計的重要性

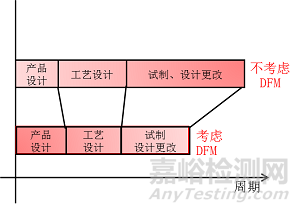

√并行優化產品設計，縮短產品開發周期

并行設計是一種對產品及其相關過程（包括制造過程和支持過程）進行系統化、一體化設計的工作模式，在設計階段就需要考慮質量、成本、維修等因素?？芍圃煨栽O(shè)計作為并行設計其中的一部分，通過在設計階段設計改進的“小循環”避免了生產階段反復更改的“大循環”，從而縮短產品的開發周期。

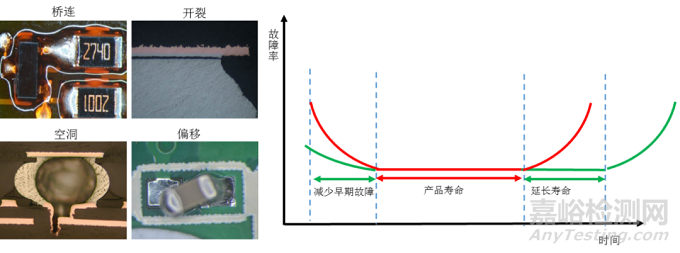

√提前識別產品制造缺陷，提升產品質量和可靠性

隨著電子產品朝著高精度、小型化、高集成、智能化的方向發展，由于設計不良而導致的質量和可靠性問題日益突出，僅憑改善制造工藝或革新工藝技術，無法彌補產品設計上的不足，因此必須在產品設計源頭進行識別和控制。

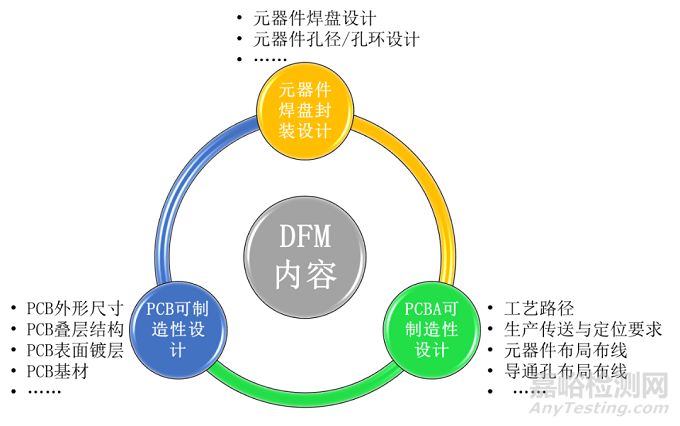

電子裝聯可制造性設計內容分為三個模塊：元器件焊盤封裝設計、PCB可制造性設計及PCBA可制造性設計。

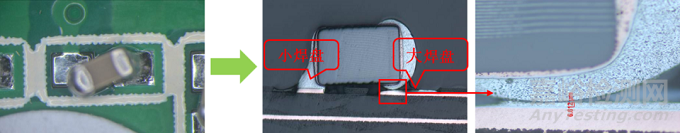

案例一：焊盤不對稱設計引起的偏移及虛焊

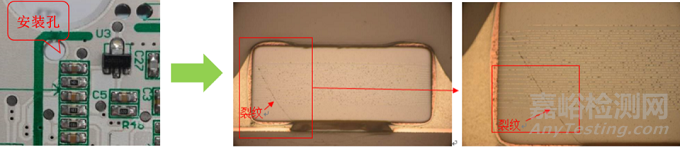

案例二：片式元件距離螺釘孔過近的應力開裂

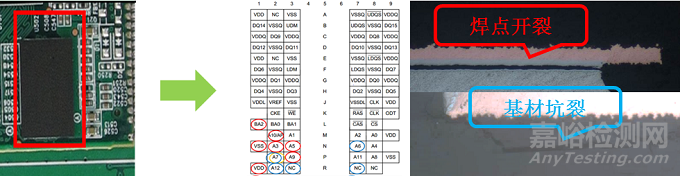

  案例三：BGA器件距離V-cut分板過近的應力開裂
