     質量控制圖是一種檢測實驗室常見的內部質量評定的監控手段，通常應用于醫學及化學實驗室。



      為了保證實驗室測試系統輸出數據的準確性和可靠性，實驗室需對測試過程實施全方位的監控。作為監控手段，質量控制圖是實驗室內部質量評定方法之一。CNAS(中國合格評定國家認可委員會)明確了實驗室質量控制的要求，并編制了CNAS-GL27:2018 《化學分析實驗室內部質量控制指南——控制圖的應用》。



     依據CNAS-GL27:2018中控制圖原理、控制圖類型、樣品類型和控制限等內容，結合電器領域能效檢測中GB/T 36893—2018 《空氣凈化器能效限定值及能效等級》標準要求，以標準中“待機功率”的測試系統進行持續監測為案例，建立了能效檢測的質量控制圖，分析其應用范圍，并對實際應用情況進行了總結。



01空氣凈化器能效檢測待機功率質量控制圖的建立



     根據GB/T 36893—2018標準要求，選擇凈化器在僅提供指令等待的待機狀態下的待機功率進行檢測并繪制單值圖、均值圖和極差圖。受測試設備、環境、電源以及讀數的修約等不確定因素的影響，無法區分異?；蛱厥庠蛩鸬牟▌?，因此建立質量控制圖以對整個檢測過程進行監控。



1.1 設備



      空氣凈化器能效檢測待機功率的重要測試設備為功率分析儀，主要用于檢測試樣的能效比、待機功率等。選用精度高、穩定性好、數據采集快和通訊功能好的PW6001型功率分析儀進行檢測。



1.2 質量控制樣品的選擇



     質量控制樣品必須在測試期間保持性能穩定；應對質量控制樣品進行環境穩定性評價，充分考慮可能會造成測試數據偏差的環境波動；質量控制樣品在檢測完畢后必須妥善保存，以備今后的定期復測；所有質量控制樣品應有唯一性標識。



     根據上述要求，選用一臺電壓為220V，功率為60W，可除甲醛、細菌、病毒等功能的家用空氣凈化器，其固態污染物潔凈空氣量為380m3/h，氣態潔凈空氣量為250m3/h，氣態污染物凈化能效為高效級。



1.3 測試方法



     空氣凈化器與功率分析儀和電源連接，凈化器在僅提供等待指令的待機狀態下穩定至少10min后，開始讀取待機功率測量值。



     兩次測試之間應間隔一定時間，不可連續測試。通常測試間隔為每天一次，或上午、下午各一次。



     為監測整個過程，在條件允許的情況下，測試總次數應不低于20次；測試所得數據應通過Grubbs檢驗法進行檢驗，剔除離群值。



1.4 測量的重復性條件



     根據GB/T 6379.1—2004 《測量方法和結果的準確度(正確度和精密度) 第1部分：總則與定義》和GB/T 6379.2—2004 《測量方法和結果的準確度(正確度和精密度) 第2部分：確定標準測量方法的重復性和再現性的基本方法》的定義和重復性、再現性的方法，對檢測過程嚴格控制。測量時應嚴格控制輸入電壓和環境溫度，采用同一臺功率分析儀，溫度控制在(23±2)℃；測試人員應為同一操作人員；質控試樣為同一臺空氣凈化器；測量的方法采用同一方法。



1.5 質量控制數據



      空氣凈化器僅提供指令的待機功率質量控制數據為：0.906，0.906，0.905，0.906，0.906，0.907，0.907，0.906，0.908，0.906，0.907，0.906，0.908，0.907，0.907，0.905，0.905，0.906，0.908，0.908，0.905，0.907，0.907，0.907，0.906W。一共測量了24次，計算出平均值為0.9064，標準差σ為0.0010，通過Grubbs檢驗法進行檢驗，剔除可疑值。根據平均值和標準差計算出檢驗最小值Gmin為1.400，檢驗最大值Gmax為1.600，根據GB/T 4883—2008 《數據的統計處理與解釋 正態樣本離群值的判斷和處理》中Grubbs檢驗的臨界值表，得出G0.95(24)=2.644，Gmin和Gmax均小于2.644，所以數據檢驗合格，沒有離群值。



1.6 x控制圖



     根據GB/T 4091—2001《常規控制圖》和CNAS-GL27:2018的控制方法和要求，運用測試所得的數據，計算出x平均值及標準差σ，從而得出x控制圖的控制限和警戒限。



     上控制限UCL=0.9094，下控制限LCL=0.9034；上警戒限UWL=0.9084，下警戒限LWL=0.9044。

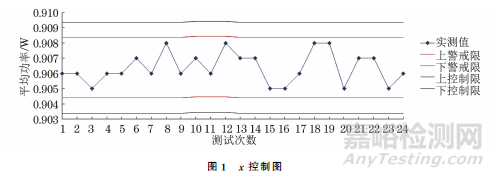

     根據上述結果繪制出x控制圖(見圖1)，觀察正態分布均值的變化，以發現測量系統隨時間的變化。





1.7 x控制圖



      運用測試所得的數據，計算出移動平均值和移動極差，并計算出控制限和警戒限。



     按順序取相鄰兩個數據，算出其全部算術平均值，得到的數據就叫做移動平均值xn；中線x=是移動平均值的平均值，如式(1)所示。





   根據GB/T 4091—2001中的表2，查得A2=1.880(n=2)；按順序算出相鄰兩個數據的差值為移動極差R，移動極差的平均值R為0.0015。從而得出x控制圖的中線、控制限和警戒限。



     上控制限UCL=0.9092，下控制限LCL=0.9036；上警戒限UWL=0.9083，下警戒限LWL=0.9045。

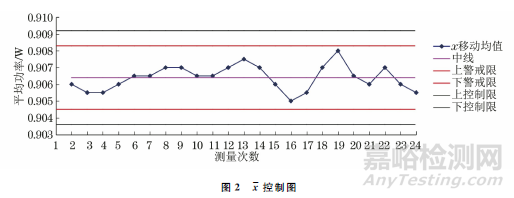

     根據上述結果，繪制出x控制圖(見圖2)，從而消除了要做雙聯測定所需的時間和成本。





1.8 R控制圖



     運用測試所得的數據，計算出移動極差平均值，并計算出控制限和警戒限。



    中線為移動極差平均值R=0.0015。



   根據GB/T 4091—2001，查表2得出D3=0，D4=3.267；上控制限D(zhuǎn)4R=0.0049，下控制限D(zhuǎn)3R=0；上警戒限2/3(D4R -R)=0.023。

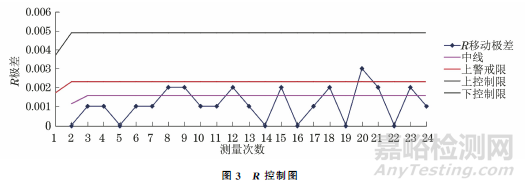

     根據上述結果,繪制出在電器產品能效檢測領域的R控制圖(見圖3)，R控制圖可用于分析能效測試系統的精度是否存在偏差或是否穩定，觀察其分布的偏離趨勢，且R控制圖可與x控制圖配合使用。





02分析與討論



2.1 電器領域能效檢測質量控制圖的適用性研究

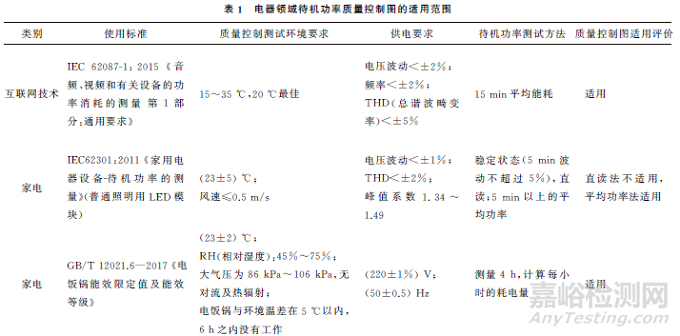

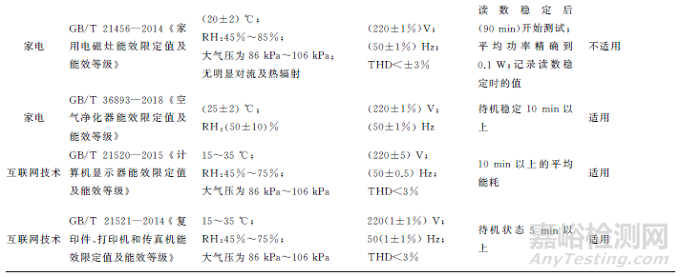

     在電器領域的質量控制方面，也可以建立質量控制圖。電器領域能效檢測待機功率質量控制圖適用于可重復測試的項目，適用于易于獲取質量控制樣品的測試項目以及采取平均功率法測試功率的測試項目。研究人員分析了國內能效產品的能效測試項目，并提出了國內電器領域能效檢測質量控制圖的適用范圍(見表1)。





2.2 實驗室質量控制



      對能效檢測中待機功率質量控制圖適用性進行研究，驗證了LED(發光二極管)照明模塊、顯示器、電飯煲等多個產品的適用性，其質量控制圖的建立能進一步規范檢測過程，提高檢測數據的有效性和精準性。在對電器領域質量控制圖的研究中發現了一些問題，例如：實驗室環境控制、可疑數據的判定等。為此，實驗室修訂了《可疑檢測數據的判定和處理程序》《實驗室環境控制的要求和措施》等文件。同時，實驗室還加強了對電器領域其他檢測類型質量控制圖的建立，如建立了電機溫升檢測等檢測的質量控制圖，提升了實驗室檢測結果的穩定性。



03結語



     (1) 實驗室質量控制圖的建立確保了檢測數據的更加完整和有效，實現了對檢測過程的長期監督，從而提升了實驗室的檢測質量。



     (2) 質量控制圖有助于了解檢測結果的變化發展趨勢，可及早發現異常并及時采取糾正措施。
